Audiocenter Butterfly 4 Pro
Audiocenter Butterfly 4 Pro

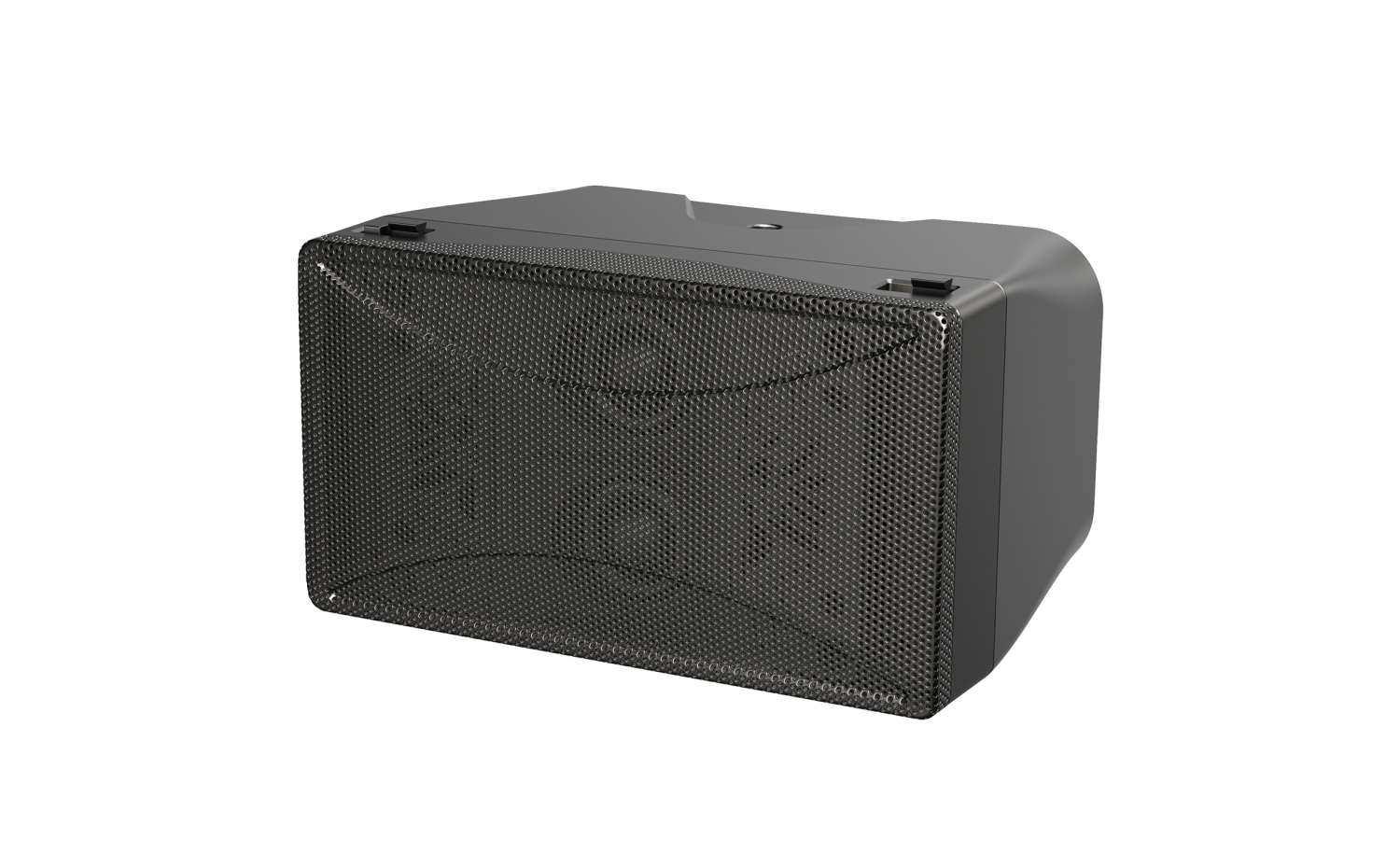

Die Audiocenter Butterfly 4 Pro ist mit einem 4″ LF/MF-Treiber sowie mit zwei Kalotten-Hochtönern bestückt. Die Hochtöner verfügen über ein einzigartiges T-eyeTM-Design und sind dazu mit Hilfe eines Array-Layouts mittig vor dem 4“ Lautsprecher angeordnet.
Der Lautsprecher verfügt über einen vergleichsweise breiteren Frequenzgang, bietet hohe Schalldruckpegel sowie eine ausreichende Nahfeldabdeckung mit einem resultierenden sehr natürlichen Klang. Der Butterfly 4 Pro ist modular aufgebaut und kann einzeln oder in Kombination mit mehreren Lautsprechern verwendet werden. Es ist gut skalierbar und kann sich flexibel an verschiedene Umgebungen und Gelegenheiten anpassen. In Kombination mit einem passenden Subwoofer wird aus dem gesamten System ein professionelles Fullrange-Line-Array für jede kleine bis mittlere Installation.
Die Audiocenter Butterfly 4 Pro ist mit einem 4″ LF/MF-Treiber sowie mit zwei Kalotten-Hochtönern bestückt. Die Hochtöner verfügen über ein einzigartiges T-eyeTM-Design und sind dazu mit Hilfe eines Array-Layouts mittig vor dem 4“ Lautsprecher angeordnet.
Der Lautsprecher verfügt über einen vergleichsweise breiteren Frequenzgang, bietet hohe Schalldruckpegel sowie eine ausreichende Nahfeldabdeckung mit einem resultierenden sehr natürlichen Klang. Der Butterfly 4 Pro ist modular aufgebaut und kann einzeln oder in Kombination mit mehreren Lautsprechern verwendet werden. Es ist gut skalierbar und kann sich flexibel an verschiedene Umgebungen und Gelegenheiten anpassen. In Kombination mit einem passenden Subwoofer wird aus dem gesamten System ein professionelles Fullrange-Line-Array für jede kleine bis mittlere Installation.
Eigenschaften in der Übersicht
- Professionelles Micro-Line-Array-Modul
- integrierte Verbindungshardware
- einfache und extrem schnelle Montage
- Bestückt mit 1x 4" LF/MF- und 2x 1" HF-Treiber mit patentiertem T-eye Design
- witterungsbeständig (ABS-Kunststoffgehäuse)
- wahlweise mit Speakon (Modell Pro) oder einem Allwetterbeständigem Kabelanschluss und 100 V-Überager (Modell CA)
- umfangreiches Zubehör
- wahlweise nur niederohmiger 16 Ohm Ausgang (Modell Pro) oder zusätzlich integrierter 100 V-Übertrager (Modell CA)
AV over IP-System mit Dante-Interface
Home-Multi-View-Anwendung mit Beamer und Leinwand
Home-Multi-View-Anwendung mit Beamer und Leinwand
1x Audiocenter Butterfly 4 Pro Micro-Line-Array
1x U-Bügel für Wandmontage (117 x 55 x 141 mm)
1x U-Bügel für Wandmontage (117 x 55 x 141 mm)
Technische Daten:
Typ: Mehrzweck-Mikro-Line-Array-Lautsprecher
Leistung: 60 W
Frequenzgang (-10dB): 100 Hz - 22 kHz
Horizontale Deckung: 100°
Vertikale Deckung: 20°
Maximal berechneter SPL/1M (Dauer/Spitze): 111dB/117dB
HF-Treiber: 2× 1″-Treiber
LF/MF-Treiber: 4″-Treiber, 1″ Schwingspule
Impedanz: 16 Ω
Crossover-Modus: Passive Frequenzweiche
Eingangsanschlüsse: Speakon 4pin
Gehäusematerial: ABS-Kunststoff
Winkeleinstellungen: 0°,4°
Farbe: Metall grau
Abdeckgrill: Aluminiumgewebe
Flugmontage: M10
Optionales Zubehör: Aufhängebügel, Wandhalterung, Stützbügel
Lautsprecher Abmessungen (B×H×T): 215 × 122 × 165 mm
Nettogewicht: 2,3 kg
Typ: Mehrzweck-Mikro-Line-Array-Lautsprecher
Leistung: 60 W
Frequenzgang (-10dB): 100 Hz - 22 kHz
Horizontale Deckung: 100°
Vertikale Deckung: 20°
Maximal berechneter SPL/1M (Dauer/Spitze): 111dB/117dB
HF-Treiber: 2× 1″-Treiber
LF/MF-Treiber: 4″-Treiber, 1″ Schwingspule
Impedanz: 16 Ω
Crossover-Modus: Passive Frequenzweiche
Eingangsanschlüsse: Speakon 4pin
Gehäusematerial: ABS-Kunststoff
Winkeleinstellungen: 0°,4°
Farbe: Metall grau
Abdeckgrill: Aluminiumgewebe
Flugmontage: M10
Optionales Zubehör: Aufhängebügel, Wandhalterung, Stützbügel
Lautsprecher Abmessungen (B×H×T): 215 × 122 × 165 mm
Nettogewicht: 2,3 kg
Ausschreibungstext für Audiocenter Butterfly 4 Pro (VOB/C & DIN 18299-konform)
Produktbezeichnung: Audiocenter Butterfly 4 Pro – passiver Mikro-Line‑Array‑Lautsprecher
Hersteller: Audiocenter
Produktgruppe: Lautsprecher / Line‑Array-Lautsprecher
Produktbeschreibung: Der Butterfly 4 Pro ist ein professioneller, passiver Mikro‑Line‑Array‑Lautsprecher mit modularer Bauweise. Er integriert einen 4″ LF/MF-Treiber sowie zwei 1″ Kalotten-Hochtöner im patentierten T‑eye™-Design. Entwickelt für flexible Einsatzmöglichkeiten – einzeln, als Paar oder in größeren Arrays – eignet sich der Lautsprecher optimal für anspruchsvolle AV-, Event- und Installationsanwendungen.
- Modulares Design: Skalierbar und individuell kombinierbar
- Geschütztes ABS-Gehäuse: Wetter- und UV-beständig
- Patentiertes T‑eye™-Horn: Für präzise und gleichmäßige Abstrahlung
Technische Daten
- Leistung: 60 W RMS
- Frequenzbereich (–10 dB): 100 Hz – 22 kHz
- Schalldruck (kont./Spitze): 111 dB / 117 dB @1 m
- Horizontaler Abstrahlwinkel: 100°
- Vertikaler Abstrahlwinkel: 20°
- Impedanz: 16 Ω
- Anschluss: 4‑Pin Speakon (NL4MP)
- Abmessungen (B×H×T): 215 × 122 × 165 mm
- Gewicht: 2,3 kg netto
Anwendungsbereiche
Ideal als Mikro-Line‑Array-Modul bei:
- AV- und Eventinstallationen
- Konferenzräumen und Auditorien
- Kirchen und Hotels
- Outdoor-Anwendungen mit Wetter- und UV-Beständigkeit
Besondere Merkmale
- Modularer Aufbau: Flexibel skalierbar durch Kombination mehrerer Einheiten
- Schnelle Montage: Integrierte Verbindungshardware, Neigungswinkel 0° und 4°
- Robustes Design: ABS-Gehäuse mit Aluminiumgitter – witterungsbeständig
Normen und Vorschriften
- DIN EN 60268‑5: Lautsprechergehäuse
- DIN 18299: Allgemeine Grundsätze für Ausschreibung und Ausführung
- VOB/C: Allgemeine Vertragsbedingungen für Bauleistungen
Lieferumfang
Audiocenter Butterfly 4 Pro (passiv, Speakon)
U-Bügel zur Wandmontage (Größe 117 × 55 × 141 mm)
Dokumentation: Bedienungsanleitung, Montagezeichnung
Besondere Ausführungsanforderungen
- Lieferung, Montage und Anschluss gemäß VOB/C (Allgemeine Vertragsbedingungen Abschnitt C).
- Montage entsprechend DIN 18299; Neigungseinstellung und Festigkeitskontrolle durch Auftragnehmer.
- Nachweis der korrekten Verbindung und Sicherung durch Montageprotokoll.
- Anschluss über 4‑Pin Speakon-Kabel, gemäß Hersteller.
- Sichtprüfung des Gehäuses: keine Beschädigungen oder Unvollständigkeiten; Farbabweichungen nur nach schriftlicher Genehmigung.
Qualitätsnachweis
- Herstellerzertifikat und CE-Konformität sind vorzulegen.
- Technischer Nachweis der EASE GLL‑Integration gemäß Planungsunterlagen.
- Mindestens 24 Monate Garantie gemäß Herstellerangabe.
