Audiocenter GT515A
Audiocenter GT515A

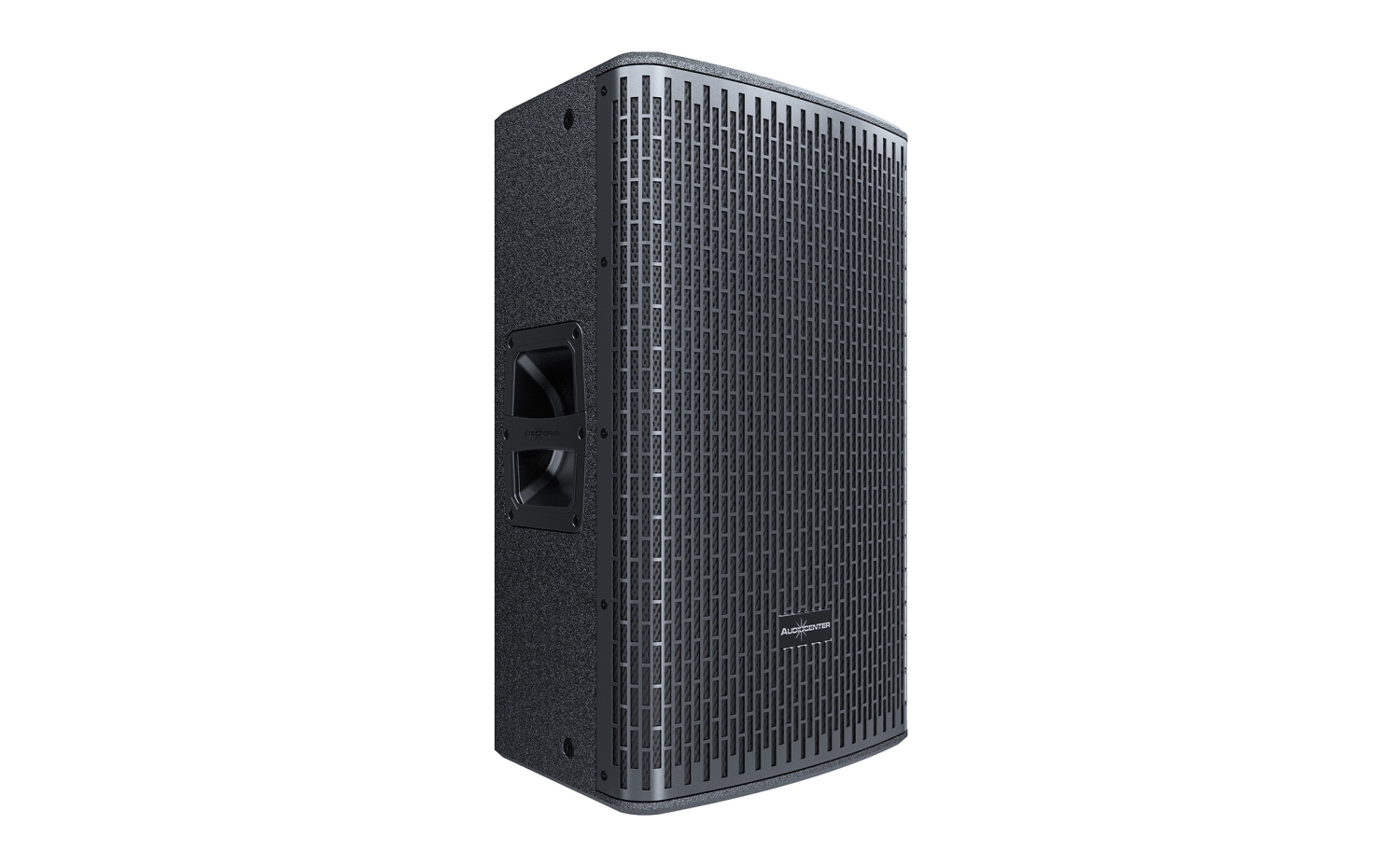

Der Audiocenter GT515A ist ein aktiver, DSP-gesteuerter Fullrange-Lautsprecher mit zwei Combo-Eingänge (XLR und 6,35 Mono-Klinke). Der CH A-Eingang kann zwischen symmetrischem Line-Eingang und Mikrofoneingang umgeschaltet werden, während der zweite Kanal CH B generell für Linepegel ausgelegt ist. Die beiden Audioquellen können dabei intern gemischt und als symmetrischer Ausgang weitergeleitet werden, wodurch das Signal auch an weitere Lautsprecher verteilt werden kann.
Bestückt ist die GT508A mit einem 1,75" Voice-Coil HF-Treiber mit 1" Exit sowie mit einem 15" LF-Treiber mit 3" Voice-Coil. Ein Presetumschalter bietet vorprammierte DSP-Settings für die Anwendungen "Main", "Speech" und "W/Sub" - also für den Fullrange-Betrieb, für die Sprachanwendung oder für den Einsatz in Kombination mit einem Subwoofer.
Die integrierte Class-D Endstufe bietet eine RMS-Leistung von 1.100 Watt über einen Frequenzbereich von 20 Hz bis 20 kHz (+/-0,5 dB) und verfügt dazu über alle gängigen Schutzschaltungen für einen störungsfreien Betrieb auch unter härtesten Bedingungen.
Das Gehäuse ist aus hochwertigem Multiplexholz CNC-gefertigt und bietet über eine kompakte, vielseitig nutzbare Bauform. Dies in Kombination mit den professionellen Treibern und der integrierten Class-D Endstufe sorgen für eine klare und kraftvolle Klangreproduktion. Ein Hochständerflansch ermöglicht zwei Stellpositionen - hier 0° oder 10° -, während zusätzliche M8-Gewinde für die Montage bei Festinstallationen genutzt werden können. Die spezielle und roadtaugliche Polyurea Farbbeschichtung in schwarz garantiert noch eine langfristige Nutzung - auch im rauhen Touralltag.
Der Audiocenter GT515A ist ein aktiver, DSP-gesteuerter Fullrange-Lautsprecher mit zwei Combo-Eingänge (XLR und 6,35 Mono-Klinke). Der CH A-Eingang kann zwischen symmetrischem Line-Eingang und Mikrofoneingang umgeschaltet werden, während der zweite Kanal CH B generell für Linepegel ausgelegt ist. Die beiden Audioquellen können dabei intern gemischt und als symmetrischer Ausgang weitergeleitet werden, wodurch das Signal auch an weitere Lautsprecher verteilt werden kann.
Bestückt ist die GT508A mit einem 1,75" Voice-Coil HF-Treiber mit 1" Exit sowie mit einem 15" LF-Treiber mit 3" Voice-Coil. Ein Presetumschalter bietet vorprammierte DSP-Settings für die Anwendungen "Main", "Speech" und "W/Sub" - also für den Fullrange-Betrieb, für die Sprachanwendung oder für den Einsatz in Kombination mit einem Subwoofer.
Die integrierte Class-D Endstufe bietet eine RMS-Leistung von 1.100 Watt über einen Frequenzbereich von 20 Hz bis 20 kHz (+/-0,5 dB) und verfügt dazu über alle gängigen Schutzschaltungen für einen störungsfreien Betrieb auch unter härtesten Bedingungen.
Das Gehäuse ist aus hochwertigem Multiplexholz CNC-gefertigt und bietet über eine kompakte, vielseitig nutzbare Bauform. Dies in Kombination mit den professionellen Treibern und der integrierten Class-D Endstufe sorgen für eine klare und kraftvolle Klangreproduktion. Ein Hochständerflansch ermöglicht zwei Stellpositionen - hier 0° oder 10° -, während zusätzliche M8-Gewinde für die Montage bei Festinstallationen genutzt werden können. Die spezielle und roadtaugliche Polyurea Farbbeschichtung in schwarz garantiert noch eine langfristige Nutzung - auch im rauhen Touralltag.
Eigenschaften
- Aktives, dsp-gesteuertes Fullrange-Lautsprechersystem
- Bestückt mit 15" LF/MF- und 1,75" HF-Treiber
- Integrierter DSP mit 48 kHz Sampling-Frequenz und FIR-Filterung
- Class-D Endstufe mit 1.100 Watt RMS-Leistung
- Mic/Line- und ein weiterer Line-Input
- 3x voreingestellte DSP-Presets
- hochwertige und tourtaugliche Polyurea Farb-Beschichtung
- Hochständerflansch und M8 Gewinde
1x Audiocenter GT515A
1x Netzkabel
1x Netzkabel
Technische Daten:
Typ: Aktiver DSP-gesteuerter Fullrangelautsprecher
Frequenzgang (-10 dB): 40 Hz–20 kHz
Horizontale Abdeckung: 90°/60°
Vertikale Abdeckung: 60°/90°
Maximaler berechneter Schalldruckpegel/1m (kontinuierlich/Spitze): 130 dB/136 dB
HF-Treiber: Custom-Treiber, 1,75-Zoll-Schwingspule und 1,0-Zoll-Ausgang
LF-Treiber: Custom-15-Zoll-Treiber, 3-Zoll-Schwingspule
DSP-Prozessor: 48-kHz-Signalabtastfrequenz, FIR-Filterung
Presets: MAIN, SPEECH, W/SUB
Verstärkerschaltung: Class-D
Leistung (RMS-Standard): 1.100 W
Spitzenleistung: 2.200 W
Frequenzgang (1W 8Ω 2ch): 20Hz-20kHz(±0,5dB)
Intermodulationsverzerrung: <0,05 %
Gesamte harmonische Verzerrung: <0,05 %
Kühlsystem: Kühlung mit Ventilatoren, Luftkonvektion
Schutzschaltungen: Gleichstromschutz, Kurzschlussschutz, Überhitzungsschutz, Eingangsüberlastschutz, Ausgangsüberlastschutz, Sanftanlaufschutz, Überspannungsschutz, Unterspannungsschutz
Signaleingang: XLR-Buchse (Mono-Klinke 6,35)
Signalausgang: Male-XLR
Spannungseingang: IEC-Stromanschluss
Betriebsspannung: 100–130 V~ oder 220–240 V~ (±10 %, 50/60 Hz).
Stromverbrauch (1/8 Ausgangsleistung): 95 W
Gehäusematerial: CNC-gefrästes Sperrholz
Beschichtung: Langlebige Polyurea-Beschichtung
Gehäusefarbe: Schwarz ist die Standardfarbe
Schutzgitter: Metall
Griffe: 2x, je Seite
Monitorwinkel: symmetrisch 45°
Flug-Hardware: M8-Gewinde
Hochständerflansch: 35 mm, 0° oder 10° Positionen
Abmessungen (B×H×T): 421 x 696 x 416 mm
Nettogewicht: 24 kg
Typ: Aktiver DSP-gesteuerter Fullrangelautsprecher
Frequenzgang (-10 dB): 40 Hz–20 kHz
Horizontale Abdeckung: 90°/60°
Vertikale Abdeckung: 60°/90°
Maximaler berechneter Schalldruckpegel/1m (kontinuierlich/Spitze): 130 dB/136 dB
HF-Treiber: Custom-Treiber, 1,75-Zoll-Schwingspule und 1,0-Zoll-Ausgang
LF-Treiber: Custom-15-Zoll-Treiber, 3-Zoll-Schwingspule
DSP-Prozessor: 48-kHz-Signalabtastfrequenz, FIR-Filterung
Presets: MAIN, SPEECH, W/SUB
Verstärkerschaltung: Class-D
Leistung (RMS-Standard): 1.100 W
Spitzenleistung: 2.200 W
Frequenzgang (1W 8Ω 2ch): 20Hz-20kHz(±0,5dB)
Intermodulationsverzerrung: <0,05 %
Gesamte harmonische Verzerrung: <0,05 %
Kühlsystem: Kühlung mit Ventilatoren, Luftkonvektion
Schutzschaltungen: Gleichstromschutz, Kurzschlussschutz, Überhitzungsschutz, Eingangsüberlastschutz, Ausgangsüberlastschutz, Sanftanlaufschutz, Überspannungsschutz, Unterspannungsschutz
Signaleingang: XLR-Buchse (Mono-Klinke 6,35)
Signalausgang: Male-XLR
Spannungseingang: IEC-Stromanschluss
Betriebsspannung: 100–130 V~ oder 220–240 V~ (±10 %, 50/60 Hz).
Stromverbrauch (1/8 Ausgangsleistung): 95 W
Gehäusematerial: CNC-gefrästes Sperrholz
Beschichtung: Langlebige Polyurea-Beschichtung
Gehäusefarbe: Schwarz ist die Standardfarbe
Schutzgitter: Metall
Griffe: 2x, je Seite
Monitorwinkel: symmetrisch 45°
Flug-Hardware: M8-Gewinde
Hochständerflansch: 35 mm, 0° oder 10° Positionen
Abmessungen (B×H×T): 421 x 696 x 416 mm
Nettogewicht: 24 kg
Ausschreibungstext für Audiocenter GT515A (VOB/C & DIN 18299‑konform):
Produktbezeichnung: Audiocenter GT515A – Aktiver DSP-gesteuerter Vollbereichslautsprecher, 15″
Hersteller: Audiocenter
Produktgruppe: Aktive Lautsprecher / Installations- & PA‑Systeme
Produktbeschreibung: Der GT515A ist ein aktiver Full‑Range‑Lautsprecher mit integrierter FIR‑DSP-Technologie (Sampling 48 kHz) und kraftvoller Class‑D-Endstufe (1 100 W RMS / 2 200 W Peak). Zwei Combo-Eingänge ermöglichen den Anschluss von Line‑ oder Mikrofonquellen (umschaltbar auf Kanal A) mit integrierter Mischung und Kaskadierfähigkeit via XLR‑Ausgang. Das CNC-gefräste Holzgehäuse verfügt über M8-Flightpunkte, Neigungsmöglichkeiten (0° / 10°) und Pole‑Mount Ø 35 mm – ideal für Touring und Fixed‑Installationen.
Technische Daten
- Frequenzbereich (–10 dB): 40 Hz – 20 kHz
- Max. SPL @1 m (kont./Spitze): 130 dB / 136 dB
- Abstrahlwinkel (H/V): 90°/60° – 60°/90°
- LF-Treiber: 15″ mit 3″ Schwingspule
- HF-Treiber: 1,75″ Schwingspule, 1,0″ Exit
- DSP: 48 kHz FIR‑DSP, Presets MAIN / LF BOOST / W/SUB
- Verstärker: Class‑D, 1 100 W RMS / 2 200 W Peak, THD/IMD < 0,05 %
- Kühlung & Schutz: Lüfter + Konvektion; umfassende Schutzfunktionen
- Ein-/Ausgänge: 2× Combo-Eingang, 2× XLR-Ausgang
- Stromversorgung: IEC, 100–130 V oder 220–240 V ±10 %, 95 W bei 1/8 Leistung
- Gehäuse: CNC-Sperrholz, Polyurea-Beschichtung, schwarz
- Montageoptionen: M8-Flightpunkte, Pole‑Mount Ø35 mm, Neigung 0°/10°
- Abmessungen H×B×T: 696 × 421 × 416 mm
- Gewicht: ca. 24 kg netto
Anwendungsbereiche
Eignet sich für fixe Installationen in Konferenzräumen, Auditorien, Ausstellungssälen und Gottesdiensten sowie für Touring‑ und Eventbeschallungen inklusive Monitor‑ und Fluganwendungen.
Besondere Merkmale
- BrainCore™ DSP liefert phasenkohärente Klangwiedergabe, hohe Systemklarheit und akustische Präzision
- Flexible Presets und Signalführung bieten MAIN, LF BOOST und W/SUB-Optionen für unterschiedliche Einsatzszenarien
- Robust konstruiert mit langlebiger Polyurea-Oberfläche, CNC-Gehäuse, Flightpunkte und Transportlösungen für Indoor/Outdoor Verwendung
Normen & Vorschriften
- DIN EN 60268‑5 – Anforderungen an Lautsprechergehäuse
- DIN 18299 – Allgemeine Grundsätze für Ausschreibung und Ausführung
- VOB/C – Allgemeine Vertragsbedingungen für Bauleistungen
Lieferumfang
Audiocenter GT515A Lautsprecher
Netzkabel, Bedienungsanleitung
Technische Dokumentation inkl. Preset-Infos, Montagehinweise für Flight/Winkel
Nach Wunsch lieferbar: U‑Bracket, Pole Bar, Flightcase
Ausführungsanforderungen
- Lieferung & Montage gemäß VOB/C inklusive Transportsicherung, statischer Abstimmung für Flightpunkte und Bodenflansch.
- Elektrische Verkabelung nach VDE und DIN 18299, inkl. Schutzleiter und Absicherung.
- DSP‑Preset-Anpassung (MAIN/LF BOOST/W/SUB) entsprechend Einsatzbedingungen, aktivierte Schutzfunktionen überprüfen.
- Abnahme mit Sichtprüfung, akustischer Messung (SPL, Frequenzgang), Dokumentation aller Parameter.
Qualitätsnachweise
- CE-Kennzeichnung und Herstellerzertifikate (z. B. Datenblatt, Prüfberichte) sind vorzulegen.
- Garantiebestimmungen laut Hersteller – mindestens 24 Monate.
- Bei Abnahme: Messprotokolle zu Schalldruck, Frequenzgang sowie Funktionsnachweise der DSP-Endstufe.
LCLeon int. electronics co. LTD. • Jin Tian Industrial Parl • HuaDong Town, HuaDu District • CN 510890 Guang Zhou • Li Yangchun, sales@ac-pro.net
