Optische Glasfaser-Steckverbinder!

Zunächst kann die Frage nach Glasfaser und Steckertyp sehr verwirrend erscheinen. Stellen Sie sich folgendes vor: Sie verwenden ein Koaxialkabel. Hier können Sie einen F-Stecker, einen Cinch- oder auch einen BNC-Stecker montieren – immer abhängig davon, welches Gerät Sie anschließen möchten. Bei einer Glasfaserleitung ist das genau dasselbe. Beim Anschluss von LWL sind die beiden gängigsten Verbindungsarten SC oder LC. Das letztendlich anzuschließende Gerät bestimmt demnach den Steckertypen. Es gibt natürlich Adapter, aber es ist einfacher wenn man schon vorher weiß, welcher Stecker und welche Faser zum Einsatz kommen soll.


In der AV-Industrie haben sich folgende Steckerformate durchgesetzt: SC, LC und ST.


    • SC: ist ein 2,5 mm Snap-In-Steckverbinder (verriegelt mit einer einfachen Push-Pull-Bewegung), die in Single-Mode-Systemen wegen seiner hervorragenden Leistung und in Multimode-Systemen, da er der erste als Standard ausgewählte Steckverbinder der TIA-568-Norm ist, weit verbreitet ist.
    • LC: Dieser sogenannte Lucent-Stecker verwendet eine 1,25 mm-Ferrule (Aderendhülse) und ist halb so groß wie ein ST bzw. SC-Steckverbinder. Dieser Steckverbinder wird vorzugsweise in Single-Mode-Anwendungen eingesetzt kommt aber auch bei Multimode GigBit-Netzwerken gerne zum Einsatz.
    • ST: Ein 2,5 mm AT&T designter Verbinder für Singe Mode und Multimode-Netzwerke. Er verfügt über einen Bajonett-Verschluss und eine lange zylindrische Aderendhülse um eine sicheren Halt der Glasfaser zu garantieren. Die meisten Aderendhülsen sind dabei aus Keramik, einige aber auch aus Metall oder Kunststoff.


Steckverbinder sind von vielen Herstellern erhältlich. Sie sind speziell auf eine Art der Faser konzipiert. Der Single-Mode verwendet einen 9/125-Anschluss und der Multimode einen 62,5/125- (ältere Technologie) oder heutzutage einen 50/125-Anschluss.

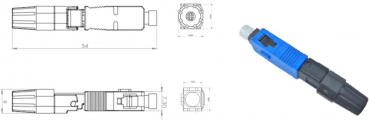

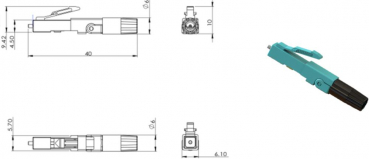

Die von Cleerline SSF vor Ort installierbaren LC- und SC-Steckverbinder ersparen dem Installateur das manuelle Polieren, Epoxidieren oder Crimpen. Diese mechanische SSF -Spleißverbinder gewährleisten eine präzise Faserausrichtung, wodurch verlustarme Abschlüsse für alle Multimode- oder Singlemode-Anwendungen entstehen.


SSF -Anschlüsse sind kompatibel zu 900-µm-, 2.0- oder 3.0-mm-Glasfaserkabeln. Das exklusive und sogenannte Scharnier-basiertes Design sowie ein großes Kontrollfenster ermöglichen eine einfache und vor allem erfolgreichen Konfektionierung. SSF-Steckverbinder sind zu allen SSF-Fasern sowie Standard-LWL-Kabeln kompatibel.


Eigenschaften

    • In nur einer Minute konfektionierbar
    • Kompatibel mit 250µm, 900µm, 2.0 und 3.0 mm Kabeln
    • Kein Crimpen herstellerabhängiges Werkzeug erforderlich
    • Großes Kontrollfenster zur einfachen Überprüfung
    • Einfache Fasereinführung dank V-Nut-Kanal
    • hervorragende Scharnierklemme für eine perfekte Zugentlastung
Glasfaser-Verbinder
Cleerline SSF-SC-MMFPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Cleerline SSF-SC-SMUPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Cleerline SSF-SC-SMAPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Cleerline SSF-LC-MMFPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Cleerline SSF-LC-SMUPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Cleerline SSF-LC-SMAPC-10
Cleerline SSF LC- und SC-typische Verbinder können auf einfachster Art und Weise Vorort installiert werden. Sie sind dabei kompatible zu 900 µm, 2 oder 3 mm dicke optische Kabel. Sie können dab...
Shop-Funktionen nur für Fachhandelspartner

inkl. 19% MwSt. zzgl. Versand
Zeige 1 bis 6 (von insgesamt 6 Artikeln)
