TechLogix CAV-01-HD

Eigenschaften

• Komplett-AV-System bestehend aus Wand-Transmitter, Wand-Controller und Receiver/Processor.
• Zwei HDMI-Eingänge für unterschiedliche Videoquellen.
• Automatische Quellenerkennung und Umschaltung bei Verbindung („connection sensing“).
• Manuelle Steuerung der Quelle und Lautstärke über Wand-Controller; zusätzlich Steuerung per IR und RS-232 möglich.
• USB-Pass-through für Integration mit interaktiven Whiteboards oder zusätzlichen Peripheriegeräten.
• Ein einzelnes abgeschirmtes Twisted-Pair-Kabel (Cat 5e oder höher) für komplette Verbindung: Transmitter, Controller und Receiver.
• Mikrofon-/Line-Eingang mit 48 V Phantom-Power — ideal für Sprach- und Beschallungsanwendungen.
• HDMI-Ausgang mit Audio-Deembedding für flexible Audio-Verteilung.
• Integrierter Verstärker (2 × 20 W, 4 Ω) für Lautsprecherbetrieb sowie Line-Out für externe Audioanlagen.
• Netzwerkfähigkeit: TCP/IP-Anbindung für Monitoring und Systemdiagnose möglich.
• Firmware-Update via USB-Stick — System bleibt flexibel erweiterbar.
• IR-Learning-Funktion, um angeschlossene Geräte direkt über das System zu steuern.



• Wallplate Transmitter:
  • 2 x HDMI-Quelleneingänge
  • USB Pass-Through für interaktive Whiteboard-Integration
  • einzelnes twisted Pair Kabel für AV, Kommunikation und Spannungsversorgung
  • Standard US Double Gang Gehäuse im Decora Style

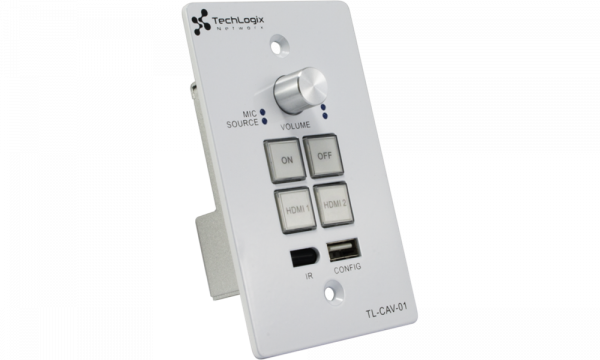

• Wallplate Controller
  • System on/off und Volumenreglung
  • steuert angeschlossene Displays
  • Standard US Single Gang Gehäuse
  • einzelnes Twisted Pair Kabel für Kommunikation und Spannungsversorgung
  • USB-Port für eine Plug-and-Play Programmierung
• Receiver/Prozessor
  • Mic/Line-Eingang
  • HDMI- und Analog Audio-Ausgang
  • Relais für System-Muting
  • eingebauter 2 x 20 W/4 Ohm Verstärker
  • TCP/IP Verbindung
  • einzelnes Twisted Pair Kabel für AV- und Empfang der Steuersignale sowie zur Spannungsversorgrung der Wallplates

Multifunktionaler Präsentations- und Schulungsraum
Stell dir einen mittelgroßen Besprechungsraum vor, in dem regelmäßig Präsentationen, Workshops und Videokonferenzen stattfinden. Unterschiedliche Personen bringen eigene Geräte mit — mal ein Laptop mit HDMI, mal ein Tablet mit Adapter, mal ein Schulungsrechner. Alles soll möglichst einfach, zuverlässig und ohne Kabelsalat funktionieren.

1. Anschluss der Quellen

• An der Wand direkt neben dem Tisch hängt der Wand-Transmitter des TL-CAV-01-HD mit seinen zwei HDMI-Eingängen. Hier schließen sich Benutzer einfach über HDMI an — der Transmitter erkennt automatisch, wenn ein neues Gerät angeschlossen wird (z. B. Laptop oder Medienplayer).
• Bei Bedarf könnte man hier zusätzlich einen Drahtlos-Präsentationsdongle (z. B. Barco ClickShare oder BenQ InstaShow) dauerhaft an einem der HDMI-Ports stecken lassen.

2. Steuerung im Raum
Neben der Eingangstür befindet sich der Wand-Controller des Systems.
Darüber lässt sich:

• die gewünschte Quelle auswählen
• die Lautstärke der Lautsprecher steuern
• per Tastendruck zwischen manuellem und automatischem Umschalten wechseln

Kein Schulungsleiter muss „Technikprofi“ sein — alles ist selbsterklärend.

3. Übertragung zum Hauptgerät

• Der Transmitter, Wandcontroller und der zentrale Receiver/Prozessor im Technikrack sind mit einem einzigen Twisted-Pair-Kabel (Cat 5e/6) verbunden.
• Damit bleiben die Wände sauber und keine schweren HDMI-Kabel müssen durch den Raum gezogen werden.

4. Zentraler Receiver / Prozessor
Im Technikschrank oder an der Decke sitzt der Receiver/Processor des Systems.

• nimmt das AV-Signal vom Wandtransmitter entgegen
• wandelt Audio und Video sauber auf
• gibt HDMI an das Anzeigegerät aus
• liefert Ton direkt an Lautsprecher oder eine externe Anlage

Außerdem kann er über RS-232 z. B. Beamer, Displays oder Verstärker ansteuern.

5. Anzeige / Projektionslösung
Denkbar sind hier:

• Ein 4K-Display, z. B. 75" oder 86"
• Ein Projektor mit Deckenmontage
• Ein interaktives Whiteboard (über USB-Pass-through mit dem System verbunden)

Alle Varianten lassen sich per HDMI vom TL-CAV-01-HD speisen.

6. Audioaufbau
Für Sprach- und Präsentationston stehen zwei Lautsprecher zur Verfügung:

• 2 × Deckenlautsprecher (z. B. 8" Koax-Lautsprecher)
• oder
• 2 × Wandlautsprecher, je nach Raumgröße

Der eingebaute 2×20-W-Verstärker des TL-CAV-01-HD reicht für mittelgroße Räume locker aus.
Wenn der Raum größer ist, kann der Line-Out genutzt werden, um ein stärkeres Verstärkersystem einzubinden.

7. Mikrofonlösung

• Für Moderationen oder Unterricht:
• Ein Kabel-Mikrofon (Kondensator oder dynamisch)
• Optional ein Drahtlos-Mikro-Empfänger, per Line-In angeschlossen
• Der integrierte 48-V-Phantom-Power-Eingang erlaubt den direkten Anschluss hochwertiger Mikrofone.

8. Steuerung & Integration
Optional ist das System über TCP/IP in eine zentrale Gebäudesteuerung oder ein Raumkontrollsystem integrierbar (Crestron, Extron, Q-Sys etc.).
Man könnte also automatisieren:

• Display einschalten
• Licht dimmen
• Quelle wechseln
• Lautstärke regeln

Das Ergebnis
Der Raum ist nach dem Aufbau:

• extrem einfach zu bedienen
• sauber verkabelt
• flexibel für jede Präsentationssituation
• aufgeräumt und langlebig, weil nur ein einziges Netzwerkkabel die AV-Technik verbindet
• bereit für Schulungen, Meetings und hybride Veranstaltungen

Technische Daten:

Typ: All-In-One Konferenzraum und Klassenzimmer AV-System, 2 HDMI-Eingänge

Ein-/Ausgänge (Wall-Plate Tx): (2) HDMI Eingänge Typ A, (1) HDBT Ausgang RJ45, USB-Control (1) Typ B, (1) Umschalter, (1) Reset-Button, (1) Power und RS232 über RL45

Ein-/Ausgänge (Receiver-Prozessor): (1) HDBT Eingang RJ45, (1) HDMI Ausgang Typ A, (1) Mic-In 3-Pin Schraubanschluss, (1) Audio-Verstärker-Ausgang 4-Pin Schraubanschluss, (1) Audio Line-Out 3-Oin Schraubanschluss, TCP/IP-Control (1) RJ45, RS232-Control 3-Pin Schraubanschluss, IR-Out (1) 3,5 mm Mini Stereo-Klinke, USB-Control (1) Typ A, Fernsteuerung: (1) 2-Pin Schraubanschluss, Schalter 2-Pin DIP-Switch

Steueranschlüsse (Wall-Plate): (1) Volume, (4) Taster, (1) USB Typ A, (1) eingebauter IR Receiver, (1) RS232 + Power über RJ45

max. Video-Kompatibilität: Deep Color 48/36/30/24 Bit bei 1.080 p

max. HDBT Übertragungsdistanz: 30 m

EDID: Pass-Through from Display

HDCP: HDCP1.4 konform

HDMI Embedded Audio: bis zu 8 Kanäle, Dolbe Digital TrueHD und DTS-HD Master Audio

Verstärker Frequenzübertragungsbereich: 20 Hz bis 20 kHz

analog Audio Ausgangsimpedanz: 50 Ohm

IR-Träger Frequenzbereich: 33 - 35 kHz bei 5 V

USB Übertragungsrate: USB 2.0 Standard-Konformität

TCP/IP Control: eingebauter GUI

Gehäuse: lackiertes Aluminium

Transmitter Abmessungen: US-Style Double Gang mit Decora Einsätze

Receiver/Prozessor Abmessungen: 25 x 31 x 130 mm

Controller Abmessungen: US-Style Single Gang

max. Verbrauch: 55 W

Netzteil: 24 V DC

Anzeigen: (Transmitter) Power, Input, Link, HDCP, (Receiver/Prozessor) Power, ON, Link, HDCP, (Controller) Quelle, Mic, Volume

Lieferumfang: Installationsanleitung, Netzteil, Montageohren (2), Montageschrauben (4), Gummi-Füße (4), 4-Pin Terminal Block (1), 3-Pin Terminablocks (2), 2-Pin Terminal Block (1) IR-Emitter (1), USB-Kabel (1), weißes Abdeck-Plate (1)
