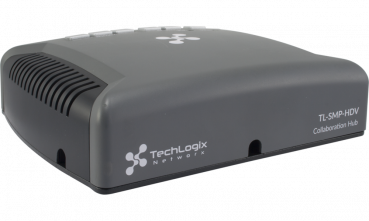

TechLogix SMP-HDV
Der TechLogix TL‑SMP‑HDV ist eine durchdachte „Share‑Me“ Komplettlösung für Konferenzräume, Klassenräume oder Präsentationsflächen — entwickelt, um kabelloses, einfaches und zuverlässiges Teilen von Bild‑ und Tonsignalen zu ermöglichen. Mit diesem Gerät verwandeln Sie jeden Tisch oder jedes Podium in eine moderne AV‑Anschlussstation: Ob Laptop, Präsentations-PC oder Tablet — einfach HDMI (oder VGA + Audio) anstöpseln, und das Signal wird automatisch zur Anzeigeeinheit weitergeleitet.
Über ein robustes Twisted‑Pair‑Kabel verbindet der TL‑SMP‑HDV den Tisch-/Podiumsbereich mit dem Display oder Projektor — bis zu 70 Meter Entfernung sind möglich. Steuerung von Display‑Ein/Aus und Quellenauswahl erfolgt ganz bequem über Tasten am Tisch oder per IR/CEC‑Signal, sodass presenter‑freundliche Meetings ohne komplizierte Verkabelung oder Suche nach Adaptern möglich sind. Das Ergebnis: ein professioneller, aufgeräumter und effizienter Präsentationsraum, der für Teams, Schulen oder Business-Umgebungen gleichermaßen ideal ist.
Eigenschaften in der Übersicht:
-
Entwickelt für den Tisch- oder Podiumseinsatz
-
HDMI- und VGA- plus Audioeingänge
-
HDMI-Ausgang
-
Twisted-Pair-Verbindung zwischen Sender und Empfänger
-
Schaltflächen für die Quellenauswahl und Display-Steuerung
-
integrierte Kabelzugentlastung
-
eingebautes IR-Fenster zum Erlernen von Befehlen
-
Wählbare CEC- und IR-Display-Steuerausgänge
-
Spannungsversorgung über den Empfänger
-
70 m maximaler Abstand zwischen Sender und Empfänger
Technische Daten:
Typ: Share-Me Hub und Receiver mit HDMI- und VGA-Eingänge
Transmitter Ein-/Ausgänge: HDMI-In Typ A, VGA-In mit Audio über female HD15 Anschluss mit 3,5 mm Mini Stereo-Klinkenbuchse, TP-Out über RJ45 (8P8C), IR-Anschluss (Embedded IR-Receiver) und Micro USB Typ B Anschluss für Firmware
Receiver Ein-/Ausgänge: HDMI-Out Typ A, TP-In über RJ45, IR-Out über 3,5 mm Mini-Klinke, DC 12V-Anschluss für externes Netzteil
max. Video-Kompatibilität: (70 m) Deep Color 36/30/24 Bit bei 1.080p, (40 m) Deep Color 48 Bit bei 1.080p, 3D und 4k x 2k (UHD) bis to 30 Hz (RGB, YCbCr 4:4:4, YCbCr 4:2:2) bis zu 60 Hz (YCbCr 4:2:0 )
Video-Konformität: HDMI, HDCP 1.4 und CEC
Embedded Audio: bis zu 8 Kanäle, Dolby Digital TrueHD und DTS-HD Master Audio
Eingangs-DDC-Signal: 5.0 Volt p-p (TTL)
Eingangs-Video-Signal: 0.5 bis 1 Volt p-p
IR Träger-Frequenz-Bereich: 33 bis 55 kHz bei 5 V
max. Entfernung: (70 m) Deep Color 36/30/24 Bit at 1080p, (40 m) Deep Color 48 Bit bei 1.080p, 3D und 4k x 2k (UHD) bis zu 30 Hz (RGB, YCbCr 4:4:4, YCbCr 4:2:2) bis zu 60 Hz (YCbCr 4:2:0 )
Kabel-Empfehlung: Cat 5e, Cat6 oder größer
Bandbreite: 10,2 Gbps
max. Distanz: 70 m
Gehäuse: Deckel aus ABS in grau, restliche Gehäuse aus lackiertem Stahlblech
Abmessungen Transmitter: 42 x 150 x 120 mm
Abmessungen Receiver: 23 x 130 x 102 mm
Gewicht (Rx und Tx): 1,72 kg
max. Verbrauch: 4,4 W (Tx) und 6.7 W (Rx)
Netzteil: 12 V DC
Diagnose-Anzeigen: Power-LED, Twisted Pair LEDs
Lieferumfang: Netzteil, Montage L-Brackets (2), Montage-Schrauben, IR Transmitter, Gummi-Füße
