AMC SP10EN

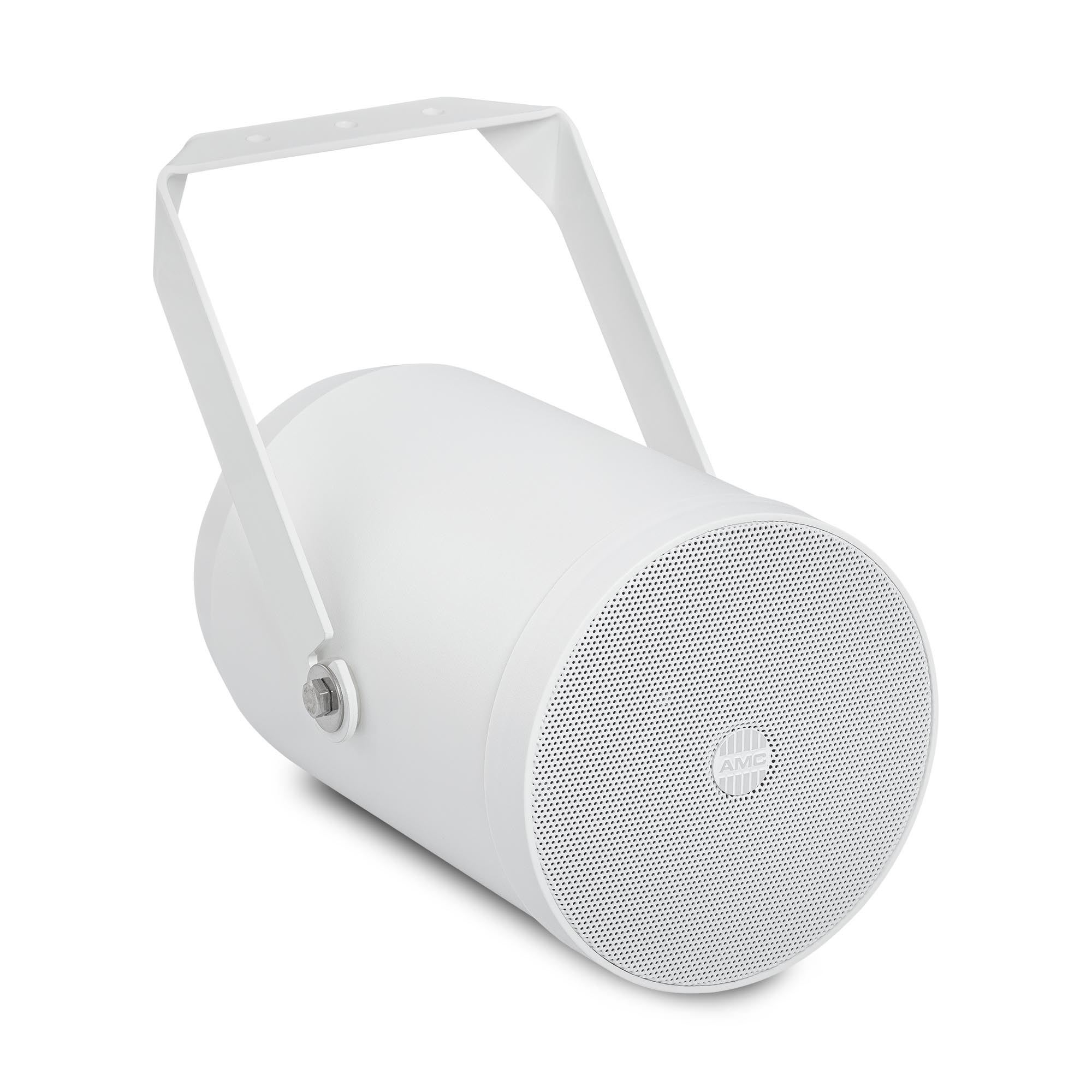

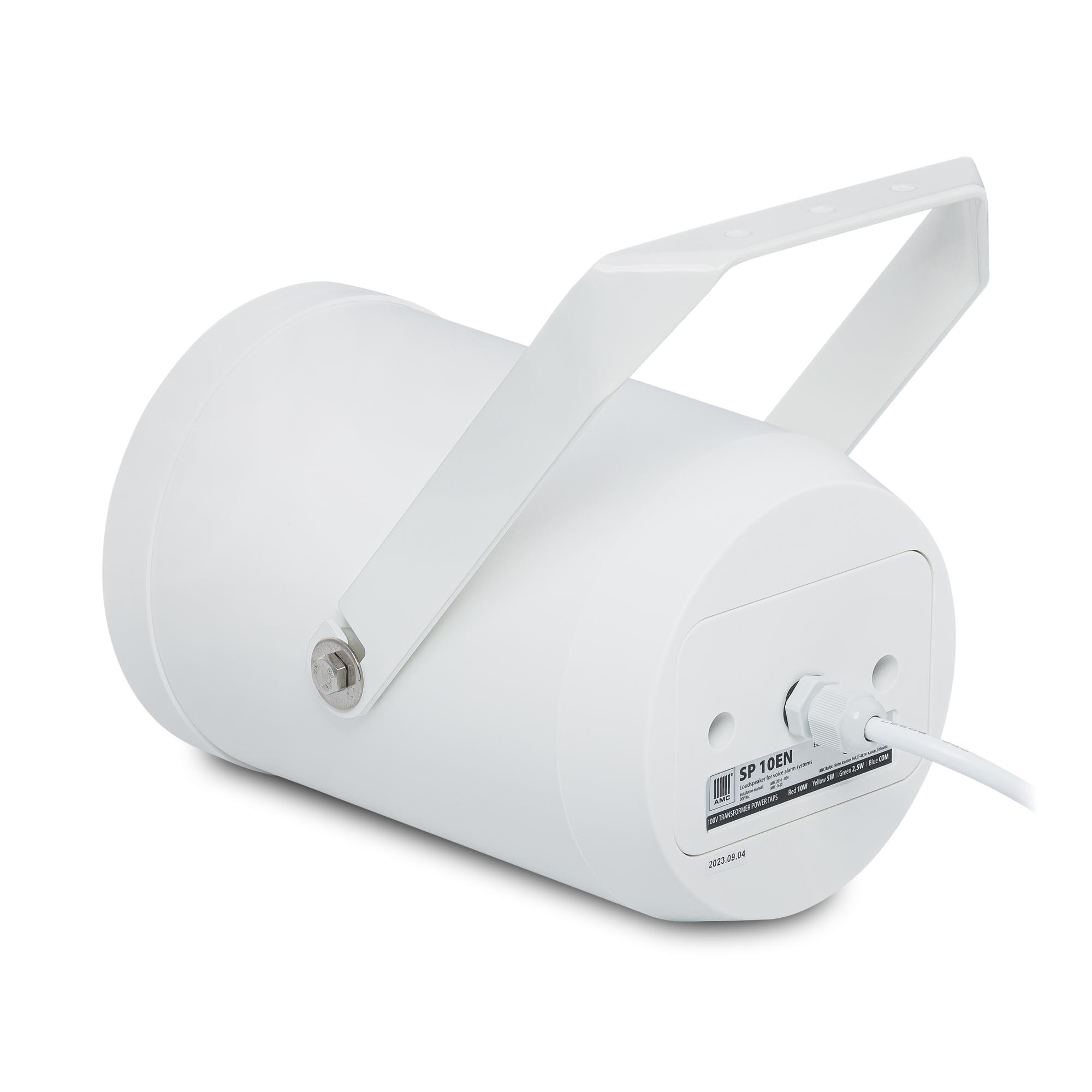

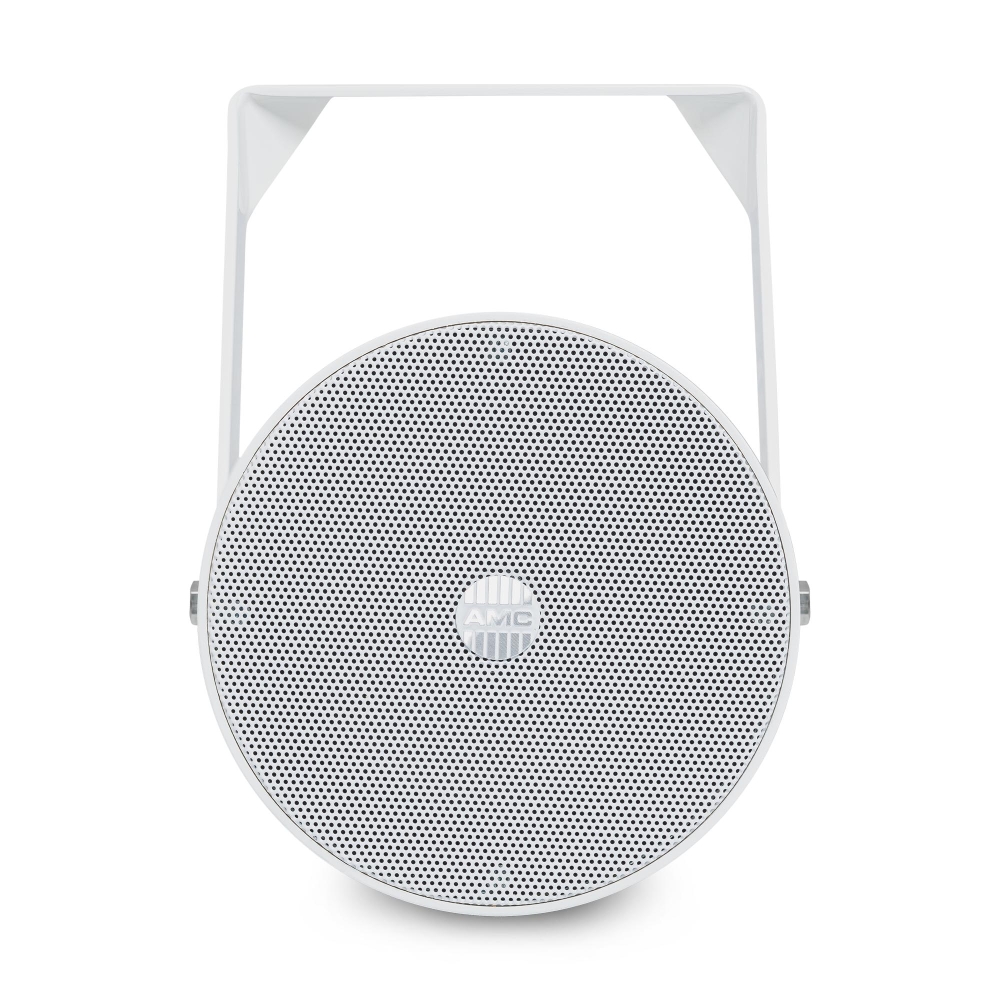

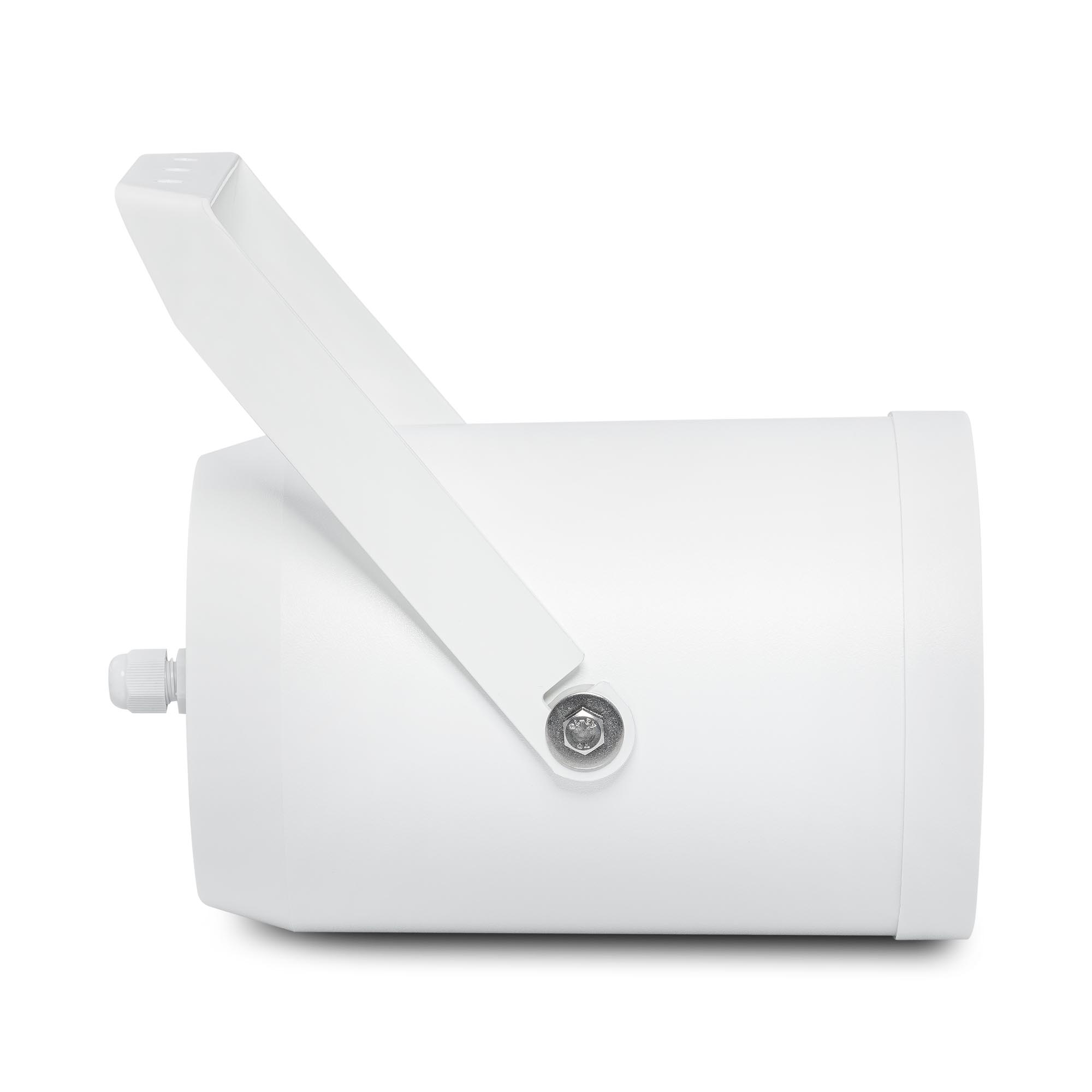

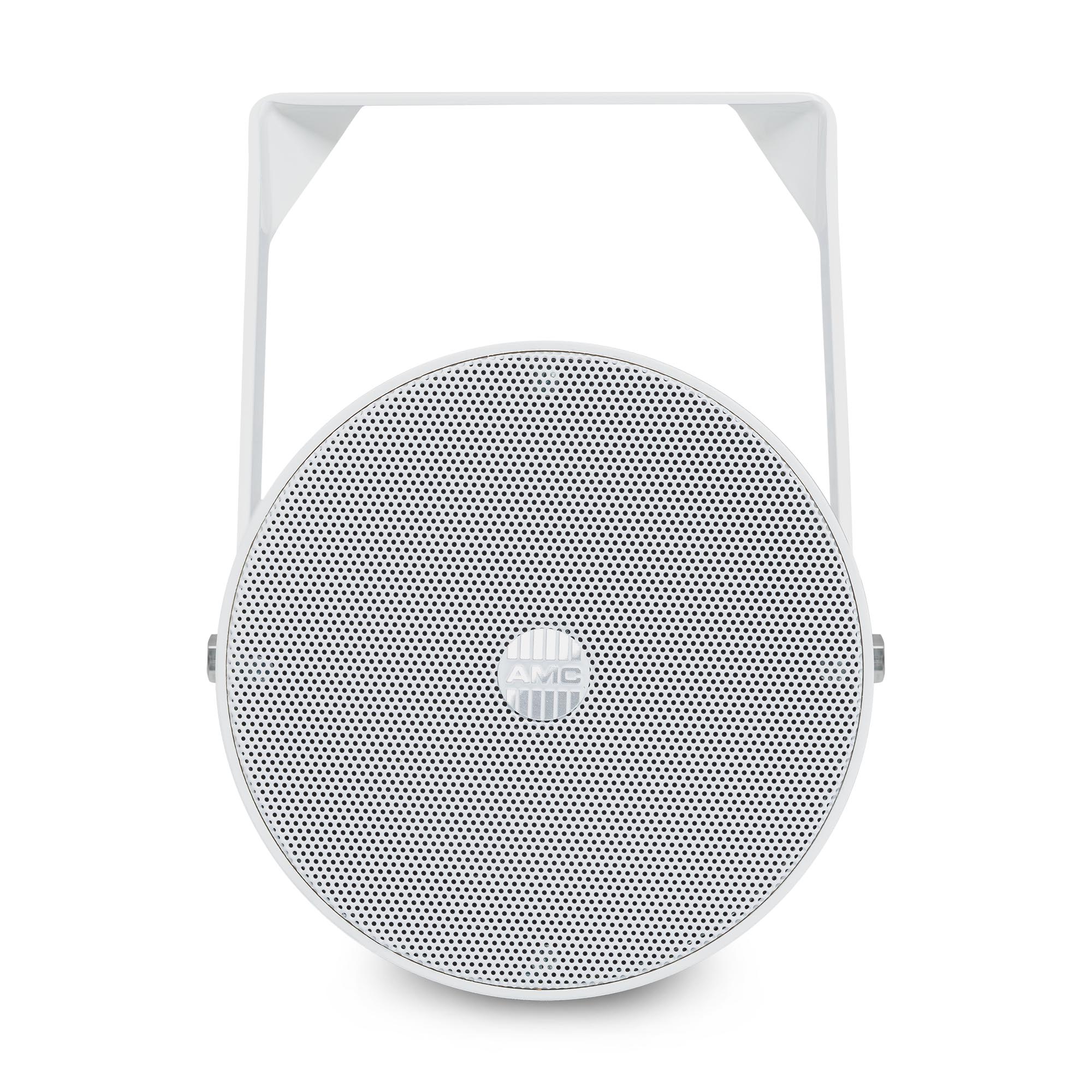

Der AMC SP10EN ist ein Soundprojektor in einem Kunststoffgehäuse mit einer 10 W-Leistung. Er bietet einen hochwertigen Sound, eine im Lieferumfang befindliche U-Halterung, einen integrierten 100 V-Transformator mit individuelle Leistungsabgriffe, eine bauartbedingte 130°-Schallabstrahlung sowie einen Frequenzübertragungsbereich von 130 Hz bis 15 kHz. Der SP10EN ist mit einem 5" (127 mm) Breitbandlautsprecher bestückt und EN54-24 zertifiziert.
- Soundprojektor mit 10 W Leistung
- Inkl. U-Bügel und 100 V-Übertrager (10, 5 und 2.5 W Abzapfung)
- 5“ Breitbandlautsprecher
- Abstrahlverhalten 130°
- EN54-24-zertifiziert
- IP55-zertifiziert
_Onlinebutton.jpg)
Technische Daten:
Typ: 5" Projektorlautsprecher EN54-249 in weiß, wetterbestädnig nach IP55
Bestückung: 5" Breitbandtreiber
Leistung: 10 - 5 - 2,5 W @ 100V
Empfindlichkeit (1 W/1 m): 92 dB
Frequenz-Übertragungsbereich: 150 Hz bis 16 kHz
Abmessungen: 138 x 205 mm
Gewicht: 1,6 kg
Grill: Aluminium
Gehäuse: ABS, U-Bügel aus Edelstahl
Farbe: weiss (RAL 9016)
Ausschreibungstext gemäß VOB/C (Teil C) und DIN 18299 für den TRIUS Pro-AV/AMC SP10EN Projektorlautsprecher (EN 54‑24):
1. Leistungsbeschreibung (VOB/C – Teil C, DIN 18299)
1.1 Leistungsgegenstand
Lieferung, Montage und Anschluss von Projektorlautsprechern AMC SP10EN EN 54‑24 einschließlich aller erforderlichen Befestigungs- und Anschlussmaterialien.
1.2 Technische Mindestanforderungen
- Zertifizierung: EN 54‑24 A-konform für Sprachalarmierungssysteme
- Nennleistung: 10 W (100‑V-Transformator) mit Abgriffen für 5 W, 10 W, 25 W, 75 W, 125 W
- Frequenzgang: 150 Hz – 16 kHz
- Woofer: 5″ Breitband-Chassis
- Abmessungen: Ø 138 × 202 mm
- Gewicht: ca. 1,6 kg
- Gehäusefarbe: Weiß oder schwarz
- Montage: Aufputz an Wand oder Decke, inklusive einstellbarer Haltebügel für flexible Ausrichtung
1.3 Ausführungsdetails
- Lieferung als montagesatzfertige Einheit inklusive Halterung, Dübel und Schrauben
- Montage nach Herstellerangaben mit sicherer Fixierung und Ausrichtung
- Anschluss an ein 100‑V-Sprachalarm- bzw. Beschallungssystem unter Nutzung der Transformatorabgriffe
- Durchführung elektrischer Anschlussprüfung gemäß VDE 0100
1.4 Qualitätsanforderungen
- Gerät weist gültige CE-Kennzeichnung auf und liegt mit Konformitätserklärung vor
- Montage erfolgt durch zertifiziertes Fachpersonal (z. B. Elektrofachkraft, AV-Techniker)
- Erfüllt Anforderungen an B‑ und L‑Bauteile nach DIN 18299
1.5 Abnahme und Prüfung
- Funktionsprüfung mit Sprachtest für alle Lautsprecher
- Messung des Schallpegels mittels kalibriertem Messgerät – Ergebnisdokumentation in Abnahmeprotokoll
- Protokoll enthält Seriennummern, Messdaten und Prüfdatum
- Mängelbehandlung gemäß DIN 18299 Kapitel 6–7
- Mindestens 24 Monate Herstellergarantie
3. Vertragsbedingungen
Vergabe nach VOB/C – Teil C (DIN 18299)
4. Produktprofil & Anwendung
Der AMC SP10EN Projektorlautsprecher eignet sich optimal für Sprachalarmanlagen in öffentlichen Gebäuden (Schulen, Behörden, Einkaufszentren) dank seiner EN 54‑24-Zertifizierung. Mit kompaktem Design (Ø 138 mm, 1,6 kg), leistungsstarkem 5″-Chassis und vielfältigen Leistungsstufen (bis 125 W) bietet er ausgezeichnete Sprachverständlichkeitswerte und flexible Montageoptionen
Ausschreibungstext nach VOB/C oder DIN 18299?
- DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
- VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.
Kurz gesagt:
- DIN 18299 regelt das Wie der Ausschreibung allgemein
- VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
