AMC RC 5
AMC RC 5

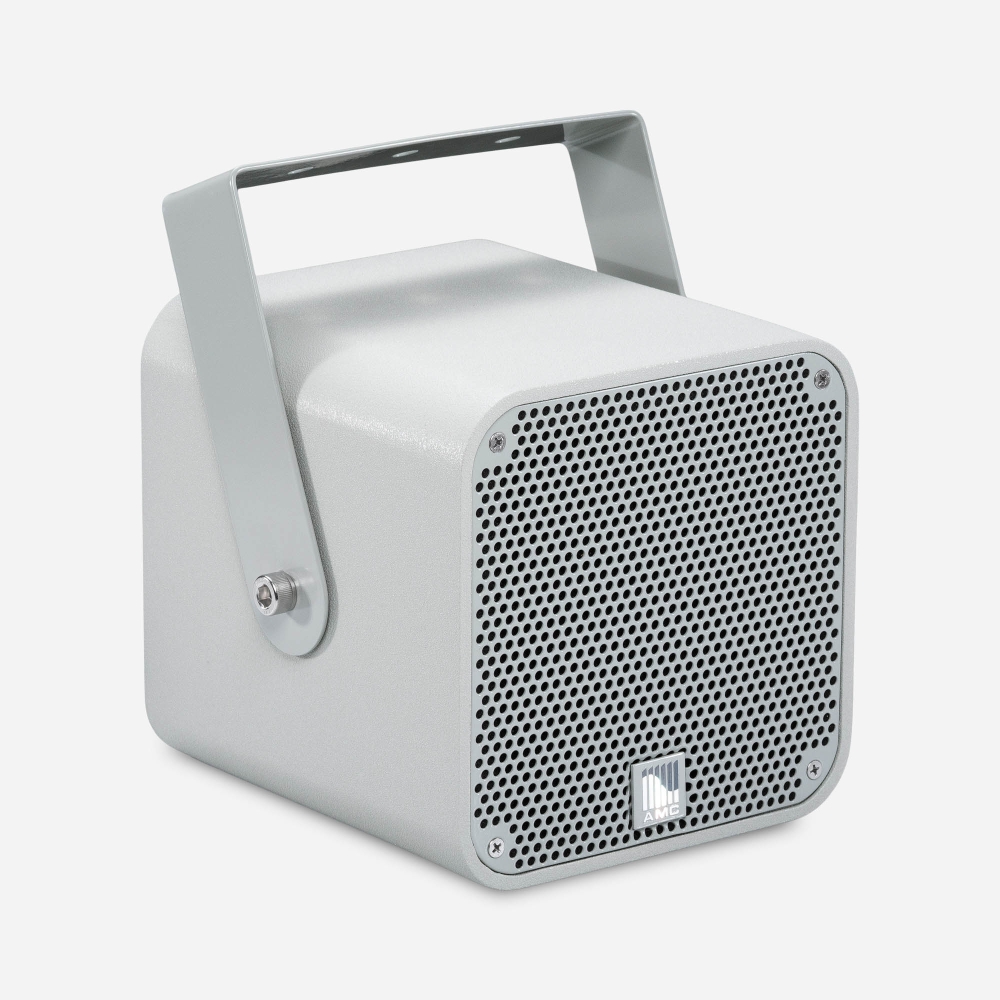

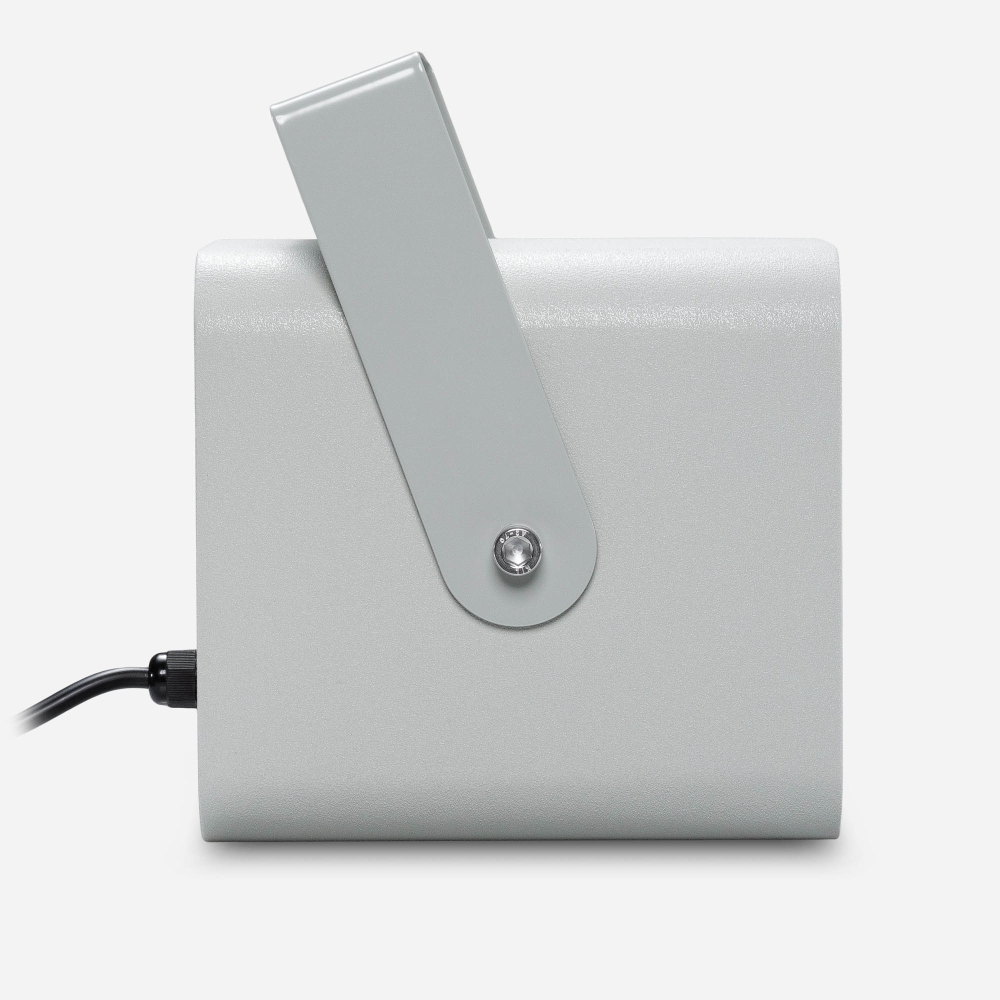

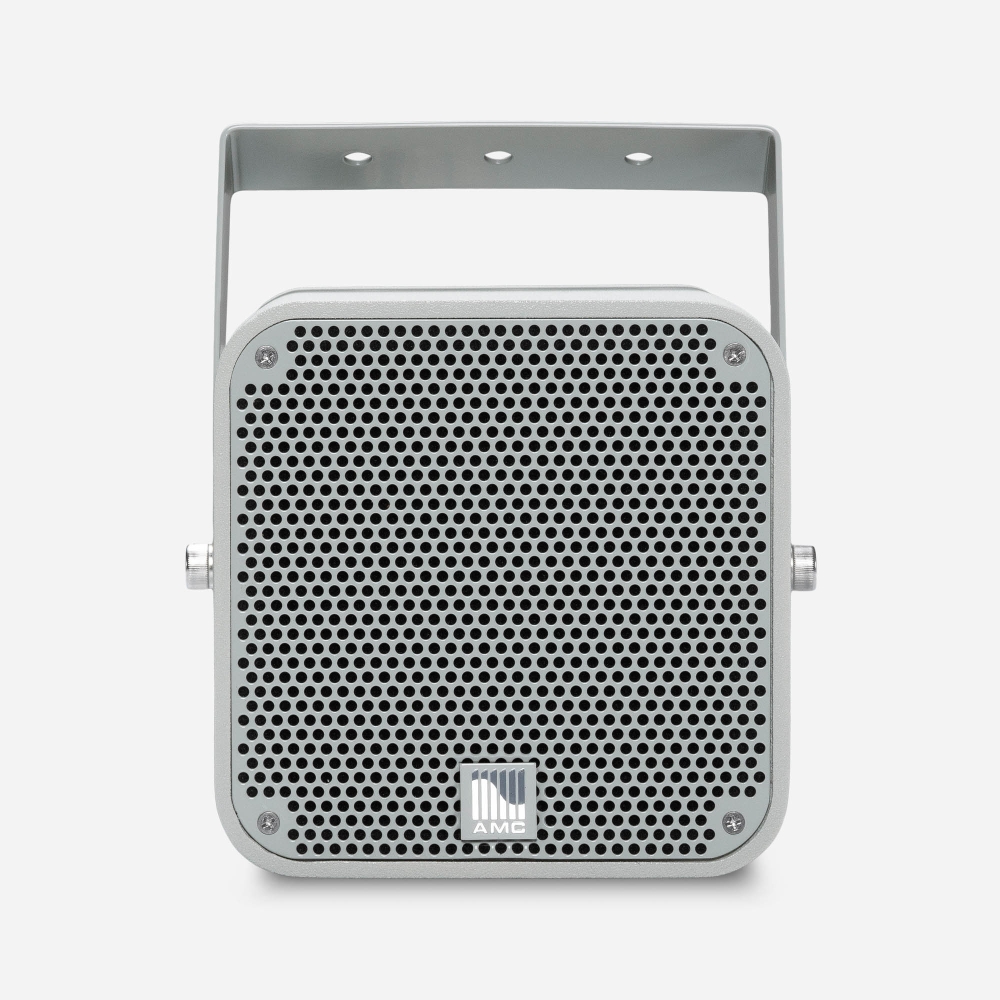

Der AMC RC 5 ist ein professioneller, wetterfester Aufbaulautsprecher für den Innen- und Außeneinsatz in Beschallungsanlagen. Das System ist speziell für anspruchsvolle Umgebungen wie Stadien, Parkhäuser, Schwimmbäder oder öffentliche Außenbereiche konzipiert und erfüllt mit seiner Schutzart IP55 die Anforderungen an den dauerhaften Einsatz unter widrigen Witterungsbedingungen.
Das Lautsprechersystem ist als 2-Wege-Koaxialsystem mit einem 5"-Tieftöner und einem 1"-Hochtöner ausgeführt und ermöglicht eine gleichmäßige Schallverteilung bei einem Abstrahlwinkel von 120° x 120°. Durch die hohe Empfindlichkeit und den maximalen Schalldruckpegel eignet sich der Lautsprecher sowohl für Sprachalarmierungs- als auch für Musikbeschallungsanwendungen.
Der integrierte 70V-/100V-Übertrager mit mehreren Leistungsabgriffen sowie die zusätzliche 8-Ohm-Betriebsoption ermöglichen eine flexible Integration in unterschiedliche Beschallungssysteme. Das robuste Gehäuse aus witterungsbeständig beschichtetem Material sowie ein Aluminiumgitter gewährleisten eine hohe Lebensdauer und Betriebssicherheit.
Der AMC RC 5 ist ein professioneller, wetterfester Aufbaulautsprecher für den Innen- und Außeneinsatz in Beschallungsanlagen. Das System ist speziell für anspruchsvolle Umgebungen wie Stadien, Parkhäuser, Schwimmbäder oder öffentliche Außenbereiche konzipiert und erfüllt mit seiner Schutzart IP55 die Anforderungen an den dauerhaften Einsatz unter widrigen Witterungsbedingungen.
Das Lautsprechersystem ist als 2-Wege-Koaxialsystem mit einem 5"-Tieftöner und einem 1"-Hochtöner ausgeführt und ermöglicht eine gleichmäßige Schallverteilung bei einem Abstrahlwinkel von 120° x 120°. Durch die hohe Empfindlichkeit und den maximalen Schalldruckpegel eignet sich der Lautsprecher sowohl für Sprachalarmierungs- als auch für Musikbeschallungsanwendungen.
Der integrierte 70V-/100V-Übertrager mit mehreren Leistungsabgriffen sowie die zusätzliche 8-Ohm-Betriebsoption ermöglichen eine flexible Integration in unterschiedliche Beschallungssysteme. Das robuste Gehäuse aus witterungsbeständig beschichtetem Material sowie ein Aluminiumgitter gewährleisten eine hohe Lebensdauer und Betriebssicherheit.
Eigenschaften
- Wetterfester Aufbaulautsprecher (IP55)
- Geeignet für Innen- und Außeneinsatz
- 2-Wege-Koaxialsystem (5" / 1")
- Breite Schallabstrahlung (120° x 120°)
- Hoher Schalldruckpegel für Sprach- und Musikübertragung

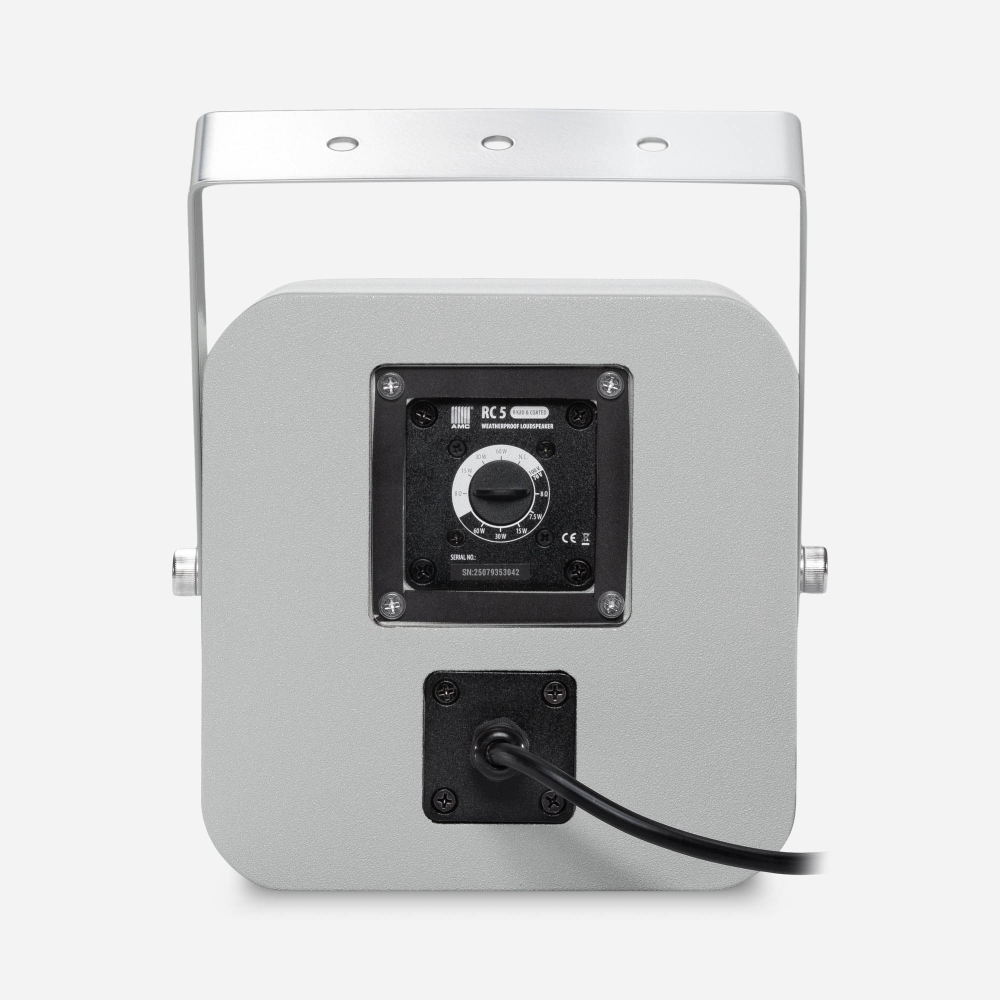

- Integrierter 70V/100V-Übertrager mit Leistungsabgriffen
- Zusätzlich niederohmiger Betrieb (8 Ω) möglich
- Robustes Gehäuse mit wetterfester Beschichtung
- Aluminium-Schutzgitter
- Für Wand- bzw. Aufbaumontage geeignet
Technische Daten
Allgemein:
Leistung & Akustik:
Bestückung:
Elektrische Daten:
Mechanik:
Allgemein:
- System: 2-Wege-Koaxiallautsprecher
- Einsatz: Innen / Außen
Leistung & Akustik:
- Nennleistung: 100 W
- Empfindlichkeit: 98 dB (1W/1m)
- Max. Schalldruck: 118 dB
- Frequenzbereich: 95 Hz – 20 kHz
- Abstrahlwinkel: 120° x 120°
Bestückung:
- Tieftöner: 5"
- Hochtöner: 1"
Elektrische Daten:
- Impedanz: 8 Ω
- 100V-Abgriffe: 60 / 30 / 15 W
- 70V-Abgriffe: 60 / 30 / 15 / 7,5 W
Mechanik:
- Schutzart: IP55
- Gehäusematerial: beschichtetes, wetterbeständiges Material
- Gitter: Aluminium
- Farbe: Grau (RAL 7038)
- Abmessungen & Gewicht:
- Maße: ca. 190 x 190 x 205 mm
- Gewicht: ca. 4,5 kg
Ausschreibungstext nach VOB/C (DIN 18299) & DIN 18599 für AMC RC 5
1.1 Allgemeine Beschreibung (Leistungsbild)
Liefern, montieren und betriebsfertiges Anschließen von wetterfesten Wandaufbau-Lautsprechern für den Einsatz in elektroakustischen Anlagen (ELA/PA) zur Sprach- und Musikübertragung in Innen- und Außenbereichen. Die Lautsprecher sind geeignet für den Einsatz in energieeffizienten Gebäuden gemäß DIN 18599 und müssen einen energieoptimierten Betrieb durch hohen Wirkungsgrad (Empfindlichkeit) sowie verlustarme Signalübertragung ermöglichen. Montage, elektrische Anbindung, Funktionsprüfung sowie Dokumentation sind Bestandteil der Leistung.
1.2 Technische Leistungsmerkmale
Betrieb:
Anforderungen nach DIN 18599 (energetische Bewertung):
1.3 Gehäuse & Montage
Montageleistungen:
1.4 Leistung / Ausführung nach VOB
Der Leistungsumfang umfasst:
Zusätzlich:
Einhaltung der allgemein anerkannten Regeln der Technik
Ausführung gemäß VOB/C DIN 18299
Berücksichtigung energetischer Anforderungen nach DIN 18599
1.1 Allgemeine Beschreibung (Leistungsbild)
Liefern, montieren und betriebsfertiges Anschließen von wetterfesten Wandaufbau-Lautsprechern für den Einsatz in elektroakustischen Anlagen (ELA/PA) zur Sprach- und Musikübertragung in Innen- und Außenbereichen. Die Lautsprecher sind geeignet für den Einsatz in energieeffizienten Gebäuden gemäß DIN 18599 und müssen einen energieoptimierten Betrieb durch hohen Wirkungsgrad (Empfindlichkeit) sowie verlustarme Signalübertragung ermöglichen. Montage, elektrische Anbindung, Funktionsprüfung sowie Dokumentation sind Bestandteil der Leistung.
1.2 Technische Leistungsmerkmale
- Passiver 2-Wege-Wandlautsprecher
- Koaxiale Bauweise: 5″ Tiefton-/Mitteltöner + 1″ Hochtöner
- Nennleistung: ca. 40 W RMS
Betrieb:
- 100 V-System mit Leistungsabgriffen (30 / 15 / 7,5 W)
- Niederohmig (ca. 16 Ω)
- Empfindlichkeit: ca. 90 dB (1W/1m)
- Frequenzbereich: ca. 80 Hz – 20 kHz
- Max. Schalldruck: ca. 110 dB
- Abstrahlwinkel: ca. 120–130°
Anforderungen nach DIN 18599 (energetische Bewertung):
- Hoher elektroakustischer Wirkungsgrad zur Reduzierung der Verstärkerleistung
- Geeignet für zonierte Beschallungssysteme zur energieoptimierten Nutzung
- Anpassbare Leistungsabgriffe zur bedarfsgerechten Leistungsaufnahme
- Minimierung von Leitungsverlusten durch 100V-Technik
1.3 Gehäuse & Montage
- Wetterfestes Gehäuse, Schutzart mindestens IP55
- UV-beständiges ABS-Kunststoffgehäuse
- Korrosionsgeschütztes Aluminium-Frontgitter
- Inklusive stabiler Wand-/Deckenhalterung (U-Bügel)
- Verstellbare Montage zur exakten Ausrichtung
- Montage auf tragfähigem Untergrund (Beton, Mauerwerk, Stahlkonstruktion)
- Leitungszuführung verdeckt oder sichtbar gemäß Planung
Montageleistungen:
- Befestigung inkl. Dübel/Schrauben
- Anschluss an ELA-/PA-System
- Einstellung Leistungsabgriff
- Funktionsprüfung und Pegelabgleich
1.4 Leistung / Ausführung nach VOB
Der Leistungsumfang umfasst:
- Lieferung des kompletten Lautsprechersystems
- Montage gemäß Herstellervorgaben
- Elektrischer Anschluss an vorhandene Infrastruktur
- Einmessung und Funktionsprüfung
- Übergabe betriebsbereiter Anlage
- Dokumentation (Datenblätter, Messprotokoll)
Zusätzlich:
Einhaltung der allgemein anerkannten Regeln der Technik
Ausführung gemäß VOB/C DIN 18299
Berücksichtigung energetischer Anforderungen nach DIN 18599
GAEB-Position (Kurzform) für AMC RC 5 wetterfester Wandaufbau-Lautsprecher
Wetterfester 2-Wege-Wandaufbaulautsprecher, koaxial (5″/1″), Nennleistung ca. 100 W, integrierter 100 V/70 V-Übertrager mit Leistungsabgriffen sowie 8 Ω-Betrieb, Frequenzbereich ca. 95 Hz–20 kHz, Empfindlichkeit ca. 98 dB, Abstrahlwinkel ca. 120° × 120°, Schutzart IP55, Gehäuse witterungsbeständig mit Aluminiumgitter, inkl. Halterung, Montage, Anschluss und Inbetriebnahme, liefern und montieren, Fabrikat AMC RC 5 oder gleichwertig.
Menge:
Einheit: Stück
Referenz: TRIUS Pro AV / AMC RC 5
Wetterfester 2-Wege-Wandaufbaulautsprecher, koaxial (5″/1″), Nennleistung ca. 100 W, integrierter 100 V/70 V-Übertrager mit Leistungsabgriffen sowie 8 Ω-Betrieb, Frequenzbereich ca. 95 Hz–20 kHz, Empfindlichkeit ca. 98 dB, Abstrahlwinkel ca. 120° × 120°, Schutzart IP55, Gehäuse witterungsbeständig mit Aluminiumgitter, inkl. Halterung, Montage, Anschluss und Inbetriebnahme, liefern und montieren, Fabrikat AMC RC 5 oder gleichwertig.
Menge:
Einheit: Stück
Referenz: TRIUS Pro AV / AMC RC 5
