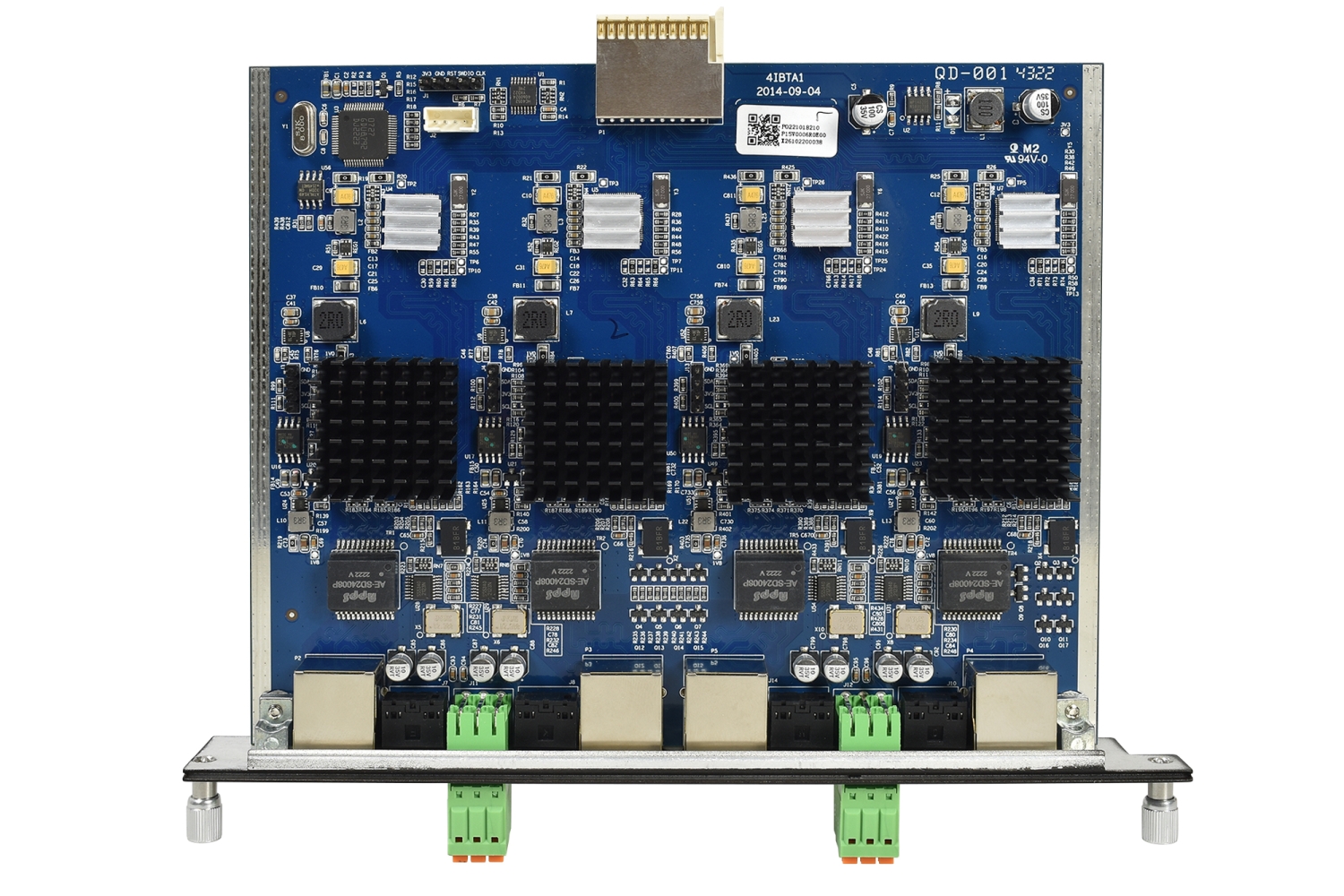

Josawa MMX‑4I‑BT 4K‑HDBaseT‑Input‑Modul
Das MMX‑4I‑BT ist ein hochwertiges, vielseitiges HDBaseT‑Input‑Modul für Josawa/Alfatron MMX‑Modular‑Matrix‑Switcher. In einem kompakten MMX‑Slot bietet es vier 4K‑HDBaseT‑Eingänge mit RS‑232‑Steuerung und vier separaten analogen Stereo‑Audio‑Ports – ideal für professionelle AV‑Installationen mit langen Kabelstrecken.
Integration & Unterstützung:
Warum das MMX‑4I‑BT wählen?
Das Josawa MMX‑4I‑BT (Alfatron ALF‑MMX‑4I‑BT) ist die ideale HDBaseT‑Eingangslösung im MMX‑Modular‑System. Es vereint 4K‑Signalübertragung über LAN‑Kabel, integrierte RS‑232‑Steuerung und Audio‑Break‑away in einem Modul – perfekt für professionelle AV‑Systeme mit großer Reichweite und komplexem Steuerbedarf.
Das MMX‑4I‑BT ist ein hochwertiges, vielseitiges HDBaseT‑Input‑Modul für Josawa/Alfatron MMX‑Modular‑Matrix‑Switcher. In einem kompakten MMX‑Slot bietet es vier 4K‑HDBaseT‑Eingänge mit RS‑232‑Steuerung und vier separaten analogen Stereo‑Audio‑Ports – ideal für professionelle AV‑Installationen mit langen Kabelstrecken.
Integration & Unterstützung:
- Voll kompatibel mit Alfatron/Josawa MMX‑Chassis: MMX88A‑N, MMX1616‑N, MMX3232‑N, MMX6464‑N und weitere
- Skalierbar: bis zu acht Input‑Module pro Chassis möglich – insgesamt bis zu 32 HDBaseT‑Quellen
- Ideal für Anwendungen mit LAN‑Kabelführung, z. B. digital signage, Klassenzimmer, Konferenzräume, Kontrollräume
Warum das MMX‑4I‑BT wählen?
- Langstreckenübertragung: HDBaseT ermöglicht Übertragung bis zu 40 m bei 4K oder 70 m bei 1080p
- Professionelle Steuerbarkeit: Jede Quelle verfügt über eigenen RS‑232‑Kanal
- Audio‑Flexibilität: Externe Audioeingänge ermöglichen individuellen Audioeinsatz unabhängig vom Video
- Robuste Konnektivität: Status‑LEDs am RJ45-Port erleichtern Fehlerdiagnose und Installation
Das Josawa MMX‑4I‑BT (Alfatron ALF‑MMX‑4I‑BT) ist die ideale HDBaseT‑Eingangslösung im MMX‑Modular‑System. Es vereint 4K‑Signalübertragung über LAN‑Kabel, integrierte RS‑232‑Steuerung und Audio‑Break‑away in einem Modul – perfekt für professionelle AV‑Systeme mit großer Reichweite und komplexem Steuerbedarf.
Eigenschaften:
- 4× 4K‑HDBaseT‑Eingänge (über Cat5e/6/7), unterstützt bis zu 4K @ 60 Hz; kompatibel mit Alfatron‑Transmitter‑Serien
- 4× RS‑232‑Ports, zur Steuerung angeschlossener Quellen – perfekt für AV-Geräte-Integration
- 4× analoge Stereo‑Audio‑Eingänge (L/R), erlauben Audio‑Breakaway‑Routing und separate Audiosignalführung
- Standard‑HDBaseT‑RJ45‑Ports mit Status-LEDs für einfache Verkabelung
- Unterstützt Audio‑Break‑away, ermöglicht unabhängige Audio- und Video-Wege
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4I‑BT Eingangsmodulkarte:
1. Leistung: HDBaseT-Input-Modul „Josawa MMX‑4I‑BT“
Hersteller / Modell: Josawa, Typ MMX‑4I‑BT (Art.-Nr. 23.21.19)
Kurzbeschreibung: 4‑fach HDBaseT‑Eingangskarte für modulare Matrix-Switcher, mit integrierter Audio‑ und RS‑232‑Durchleitung. Für 4K‑@‑60 Hz‑Signalübertragung über CAT‑Kabel bis 40 m sowie 1080p bis 70 m, inklusive Audio‑Break‑Away und zuverlässiger EDID‑Verwaltung
2. Lieferumfang

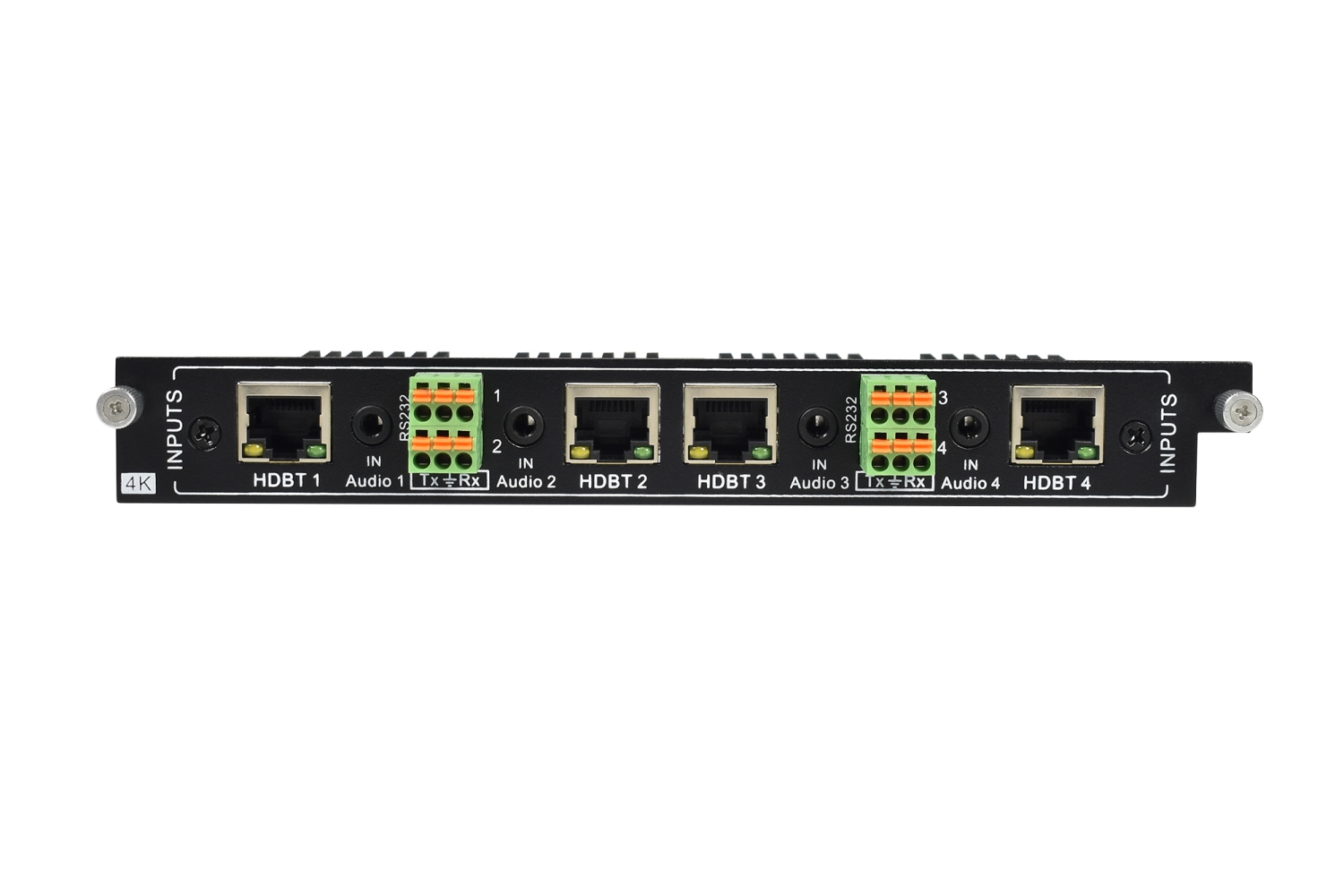

MMX‑4I‑BT Eingangsmodul mit 4× RJ45 HDBaseT‑Ports (mit Zweifarb-LEDs)
4× 3,5 mm Stereo‑Audio‑Eingänge
4× 3‑polige Phoenix‑Anschlüsse für RS‑232
Montageteile für Einbau ins MMX‑Chassis
Bedienungsanleitung und Modulbeschreibung
3. Technische Merkmale
- Videoeingang: 4× HDBaseT (RJ45), HDMI 1.4 & HDCP 1.4 kompatibel, dank Bandbreite 10,2 Gbps bis 4K×2K
- Audioeingang: HDMI‑eingebettetes und externes analoges PCM‑Audio über 3,5 mm Klinke (Break‑Away)
- RS‑232: 4‑fach bidirektional, Terminalblock, passt 1:1 durch
- Reichweite: 4K bis ≤ 40 m, 1080p bis ≤ 70 m über CAT6/7
- Frequenzgang: 20 Hz–20 kHz, Crosstalk < –50 dB bei 5 MHz
- EDID: manuelle Verwaltung über Chassis möglich
- Protokoll: TCP/IP-kompatibel für Steuerungssystemanbindung
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit & EMV: CE‑konform, ESD‑schutz, geeignet für den Einsatz in professionellen AV-Umgebungen
- Funktion: verlustfreie HDBaseT-Eingangsübertragung, inklusive Audio- und Steuerleitung (RS‑232), zuverlässiger EDID‑Support
- Montage: Plug‑&‑Play-fähig ins 19″-MMX-Chassis, werkzeuglos installierbar
- Bedienung: LED-Statusanzeigen an RJ45‑Ports, keine externe Stromversorgung erforderlich
- Fotografische Prüfung: inklusive Test der HDBaseT-Reichweite, Audio-Break‑Away-Funktion und RS‑232-Passthrough
- Garantie: Mindestens 5 Jahre gefordert; Hersteller gewährt 7 Jahre
5. Ausführung & Abnahme
- Installation im MMX‑Chassis gemäß DIN 18299
- Kabelverlegung (HDBaseT, Audio, RS‑232) strukturiert und beschriftet
- Funktionstest:
- 4K-Signalübertragung auf alle Eingänge testen mit 4K‑Eingangsquelle
- Audiobreak‑Away prüfen
- RS‑232-Durchleitung validieren
- Evtl. Steuertests via TCP/IP (bei gegebener Infrastruktur)
- Dokumentation: Seriennummern, Testprotokolle, Herstellerdokumente, Bedienungsanleitung, Abnahmeprotokoll
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, Vertrieb über TRIUS Pro‑AV mit EU-Lagerung, 7 Jahre Herstellergarantie
- Anwendung: Ideal als Eingangskarte für modulare Matrix-Switch-Systeme in Konferenz-, AV- und Kontrollrauminstallationen
- Kurzform für Ausschreibung: „4× HDBaseT-Eingangsmodul MMX‑4I‑BT 4K60 über CAT, inkl. Audio/RS‑232‑Breakthrough, 7 Jahre Garantie“
