Josawa MMX-4I-BTS
_frei_shop_jpg.jpg "Josawa MMX-4I-BTS")
_frei_shop_JPG.jpg "Josawa MMX-4I-BTS")

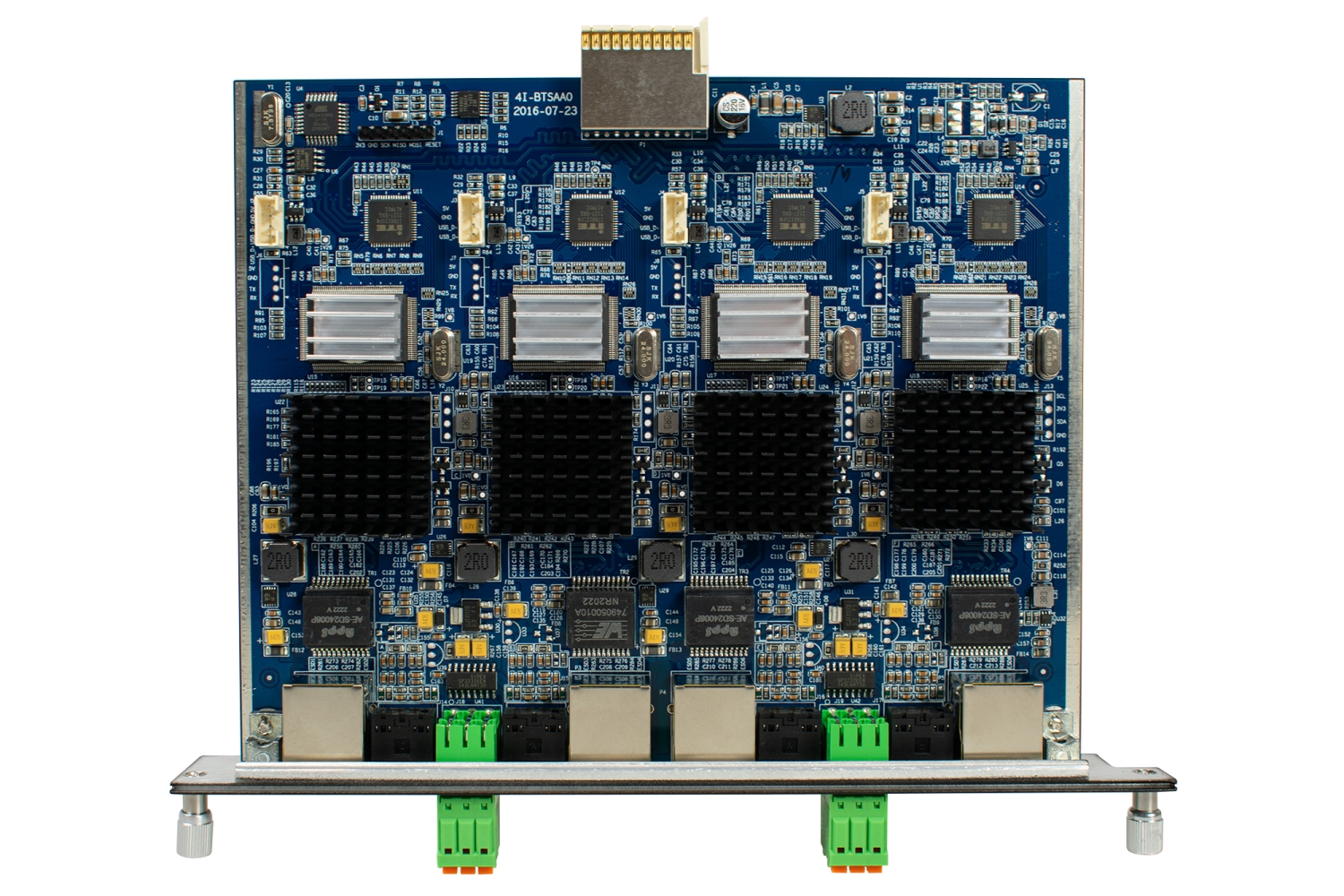

Josawa MMX‑4I‑BTS 1080p‑HDBaseT‑Input‑Modul
Das MMX‑4I‑BTS ist ein hochwertiges HDBaseT‑Input‑Modul für die modularen Josawa/Alfatron‑MMX‑Matrix‑Switcher. Es bietet vier HDBaseT‑Eingänge in nahtloser 1080p‑Übertragung, vier RS‑232‑Steuerkanäle sowie vier separate analoge Stereo‑Audio‑Eingänge – ideal für umfassende AV‑Installationen mit HDBaseT‑Infrastruktur.
Kompatibilität & Einsatz:
Vorteile auf einen Blick:
Das Josawa MMX‑4I‑BTS (bzw. Alfatron ALF‑MMX‑4I‑BTS) ist ein professionelles HDBaseT‑Input‑Modul, das vier 1080p‑Quellen über CAT‑Kabel nahtlos integriert und gleichzeitig separate Audio‑ und Steuerkanäle bereitstellt. Es eignet sich perfekt für AV‑Systeme, die eine modulare Struktur, hohe Reichweite und zuverlässige Steuerung erwarten.
Das MMX‑4I‑BTS ist ein hochwertiges HDBaseT‑Input‑Modul für die modularen Josawa/Alfatron‑MMX‑Matrix‑Switcher. Es bietet vier HDBaseT‑Eingänge in nahtloser 1080p‑Übertragung, vier RS‑232‑Steuerkanäle sowie vier separate analoge Stereo‑Audio‑Eingänge – ideal für umfassende AV‑Installationen mit HDBaseT‑Infrastruktur.
Kompatibilität & Einsatz:
- Voll kompatibel mit MMX‑Chassis wie MMX88A‑N, MMX1616‑N, MMX3232‑N, MMX6464‑N u. a.
- Entwickelt für professionelle AV‑Umgebungen: Konferenzräume, digitale Beschilderung, Kontrollzentralen oder Broadcast‑Installationen.
- Ideal bei langen Kabelwegen: Exzellente Bild- und Steuerqualität über Netzwerkkabel
Vorteile auf einen Blick:
- Skalierbar & flexibel: Integrierbar in modulare 4‑Karten‑Matrix‑Systeme
- HDBaseT‑Vorteile: Eine physische Kabellösung mit hoher Reichweite und Steuerintegration
- Professionelle Steuerbarkeit: RS‑232‑Kanäle für Quellgerät‑Integration
- Audio‑Break‑away: Trennung von Audio- und Videosignal für individuelle Audiosteuerung
- Seamless‑Kompatibilität: Perfekte Kombination mit nahtlosen Output‑Modulen
Das Josawa MMX‑4I‑BTS (bzw. Alfatron ALF‑MMX‑4I‑BTS) ist ein professionelles HDBaseT‑Input‑Modul, das vier 1080p‑Quellen über CAT‑Kabel nahtlos integriert und gleichzeitig separate Audio‑ und Steuerkanäle bereitstellt. Es eignet sich perfekt für AV‑Systeme, die eine modulare Struktur, hohe Reichweite und zuverlässige Steuerung erwarten.
Eigenschaften:

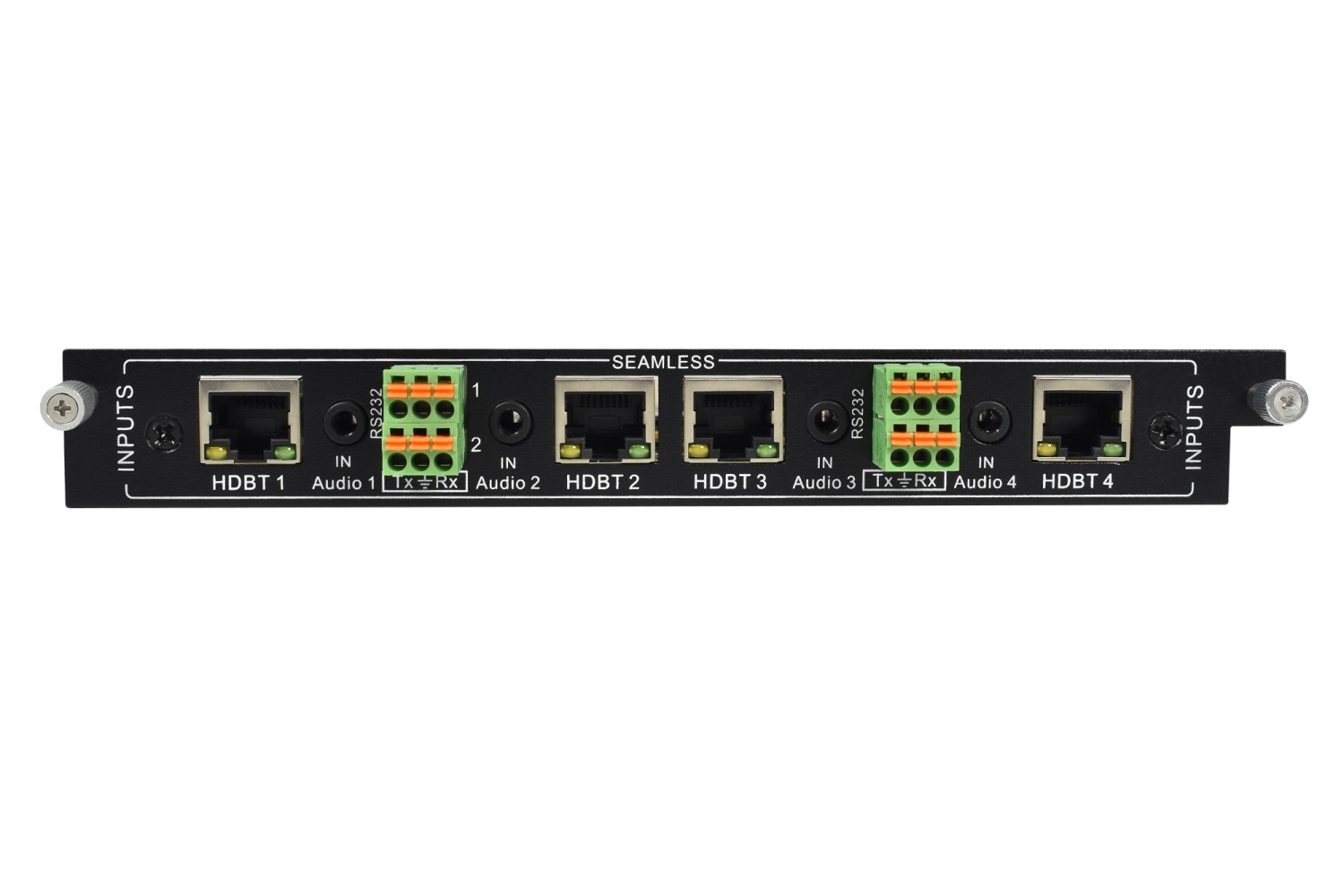

- 4× HDBaseT‑Eingänge, nahtlos schaltbar bei bis zu 1080p @ 60 Hz
- 4× bidirektionale RS‑232‑Ports für die Steuerung von Quellgeräten
- 4× analoge Stereo‑Audio‑Eingänge (L/R) zur separaten Audioeinspeisung (Audio Break‑away)
- HDBaseT 1.0 kompatibel, unterstützt HDMI 1.3 und HDCP 1.2/1.3
- Reichweite bis zu 70 m bei 1080p über CAT‑Kabel
- Einstellungsmöglichkeiten für Auflösung, Helligkeit, Kontrast, Farbbalance u. a. via OSD
- Nahtloses Umschalten (seamless switching) ohne Unterbrechung während des Signalwechsels
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4I‑BTS Eingangsmodul (Art.-Nr. 23.21.16):
1. Leistung: HDBaseT-Eingangsmodul „Josawa MMX‑4I‑BTS“
Hersteller / Modell: Josawa (Alfatron OEM), Typ MMX‑4I‑BTS
Kurzbeschreibung: 4‑fach HDBaseT‑Eingangskarte für modulare Matrix-Switcher, mit integrierter Audio‑ und RS‑232‑Durchleitung. Für 1080p‑Signalübertragung über CAT‑Kabel bis 70 m, inklusive Audio‑Break‑Away und zuverlässiger EDID‑Verwaltung.
2. Lieferumfang
1× MMX‑4I‑BTS Eingangsmodul (4× HDBaseT, 4× Audio, 4× RS‑232)
Montagezubehör für die Integration in Matrix-Chassis
Bedienungs- und Datenblatt gemäß Herstellerunterlagen
3. Technische Merkmale
- Videoeingänge: 4× HDBaseT (RJ45), HDMI 1.3 & HDCP 1.3 kompatibel
- Audioeingänge: HDMI‑eingebettetes und externes analoges PCM‑Audio über 3,5 mm Klinke (Break‑Away)
- RS‑232: 4‑fach bidirektional, Terminalblock, passt 1:1 durch
- Reichweite: 1080p bis ≤ 70 m über CAT6/7
- Frequenzgang: 20 Hz–20 kHz, Crosstalk < –50 dB bei 5 MHz
- EDID: manuelle Verwaltung über Chassis möglich
- Protokoll: TCP/IP-kompatibel für Steuerungssystemanbindung
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit & EMV: CE‑konform, ESD‑schutz, geeignet für den Einsatz in professionellen AV-Umgebungen
- Funktion: verlustfreie HDBaseT-Eingangsübertragung, inklusive Audio- und Steuerleitung (RS‑232), zuverlässiger EDID‑Support
- Montage: Plug‑&‑Play-fähig ins 19″-MMX-Chassis, werkzeuglos installierbar
- Bedienung: LED-Statusanzeigen an RJ45‑Ports, keine externe Stromversorgung erforderlich
- Garantie: Mindestens 5 Jahre gefordert; Hersteller gewährt 7 Jahre
5. Ausführung & Abnahme
- Installation im MMX‑Chassis gemäß DIN 18299
- Kabelverlegung (HDBaseT, Audio, RS‑232) strukturiert und beschriftet
- Funktionstest:
- 1080p-Signalübertragung auf alle Eingänge testen mit 1080p‑Eingangsquelle
- Audiobreak‑Away prüfen
- RS‑232-Durchleitung validieren
- Evtl. Steuertests via TCP/IP (bei gegebener Infrastruktur)
- Dokumentation: Seriennummern, Testprotokolle, Herstellerdokumente, Bedienungsanleitung, Abnahmeprotokoll
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, Vertrieb über TRIUS Pro‑AV mit EU-Lagerung, 7 Jahre Herstellergarantie
- Anwendung: Ideal als Eingangskarte für modulare Matrix-Switch-Systeme in Konferenz-, AV- und Kontrollrauminstallationen
- Kurzform für Ausschreibung: „4× HDBaseT-Eingangsmodul MMX‑4I‑BTS 1080p über CAT, inkl. Audio/RS‑232‑Breakthrough, 7 Jahre Garantie“
