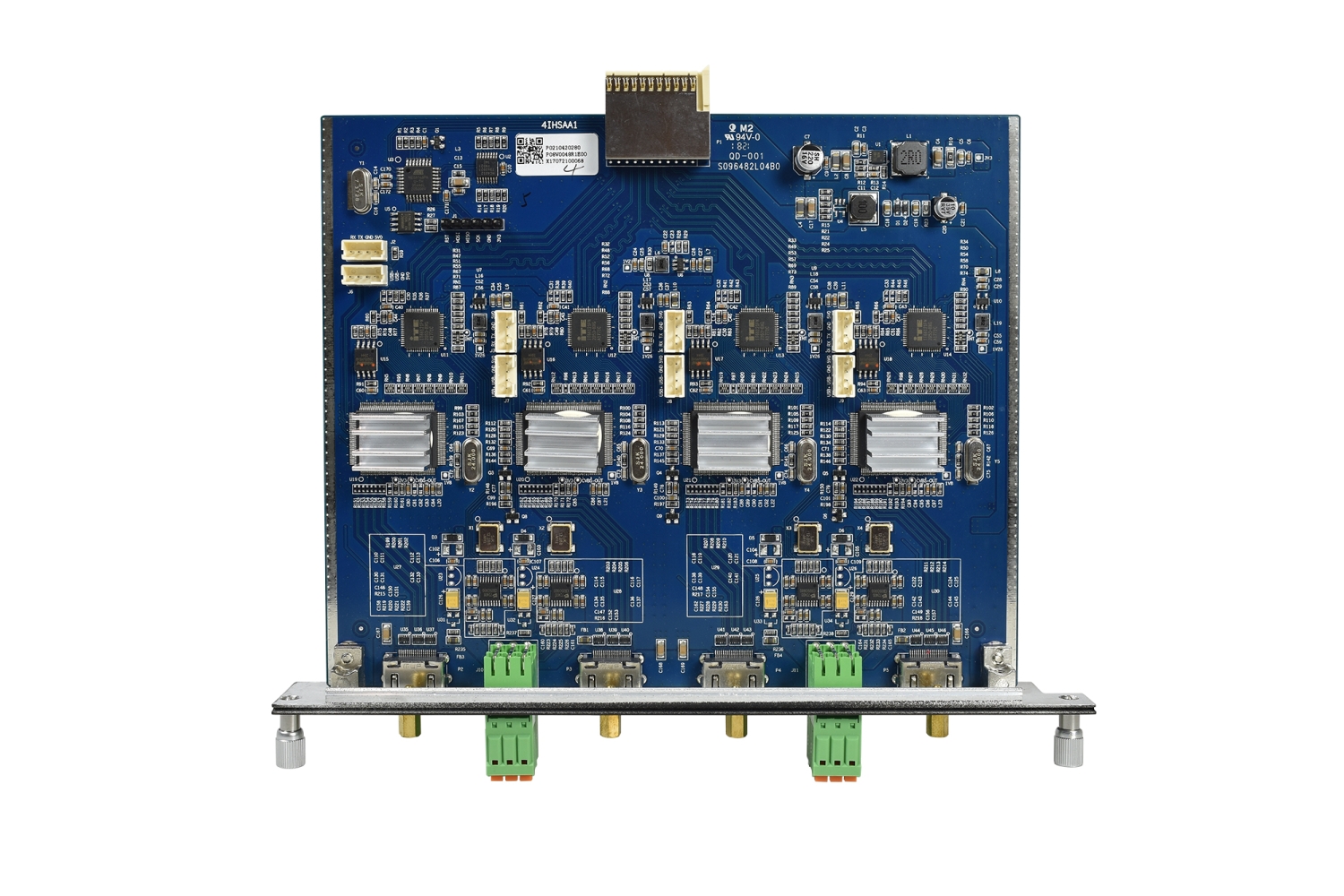

Josawa MMX‑4I‑HS 1080p HDMI‑Seamless‑Input‑Modul
Das MMX‑4I‑HS ist ein hochwertiges HDMI‑Input‑Modul für die modularen Josawa/Alfatron MMX‑Matrix‑Switcher. Es bietet vier HDMI‑Eingänge mit nahtlosem 1080p‑Switching sowie vier separate analoge Stereo‑Audio‑Ports – perfekt für professionelle AV‑Installationen, bei denen flüssige Signalübergänge gefragt sind.
Vorteile auf einen Blick:
Das Josawa MMX‑4I‑HS ist die perfekte Wahl, wenn du in einem MMX‑Chassis flüssige 1080p‑Switcher mit unabhängiger Audio-Steuerung benötigst. Ideal für Konferenzräume, Studios oder Veranstaltungsräume, in denen nahtlose HDMI‑Umschaltung und getrennte Audiokanäle gefragt sind.
Das MMX‑4I‑HS ist ein hochwertiges HDMI‑Input‑Modul für die modularen Josawa/Alfatron MMX‑Matrix‑Switcher. Es bietet vier HDMI‑Eingänge mit nahtlosem 1080p‑Switching sowie vier separate analoge Stereo‑Audio‑Ports – perfekt für professionelle AV‑Installationen, bei denen flüssige Signalübergänge gefragt sind.
Vorteile auf einen Blick:
- Flüssige Umschaltung ohne Bildunterbrechung – unerlässlich für nahtlose Live‑Quellwechsel.
- Audio Break‑away ermöglicht separate Signalpfade für Ton und Bild – ideal für komplexe AV‑Setups.
- Einfache Integration in vorhandenes, modulares MMX-System.
Das Josawa MMX‑4I‑HS ist die perfekte Wahl, wenn du in einem MMX‑Chassis flüssige 1080p‑Switcher mit unabhängiger Audio-Steuerung benötigst. Ideal für Konferenzräume, Studios oder Veranstaltungsräume, in denen nahtlose HDMI‑Umschaltung und getrennte Audiokanäle gefragt sind.
Eigenschaften:

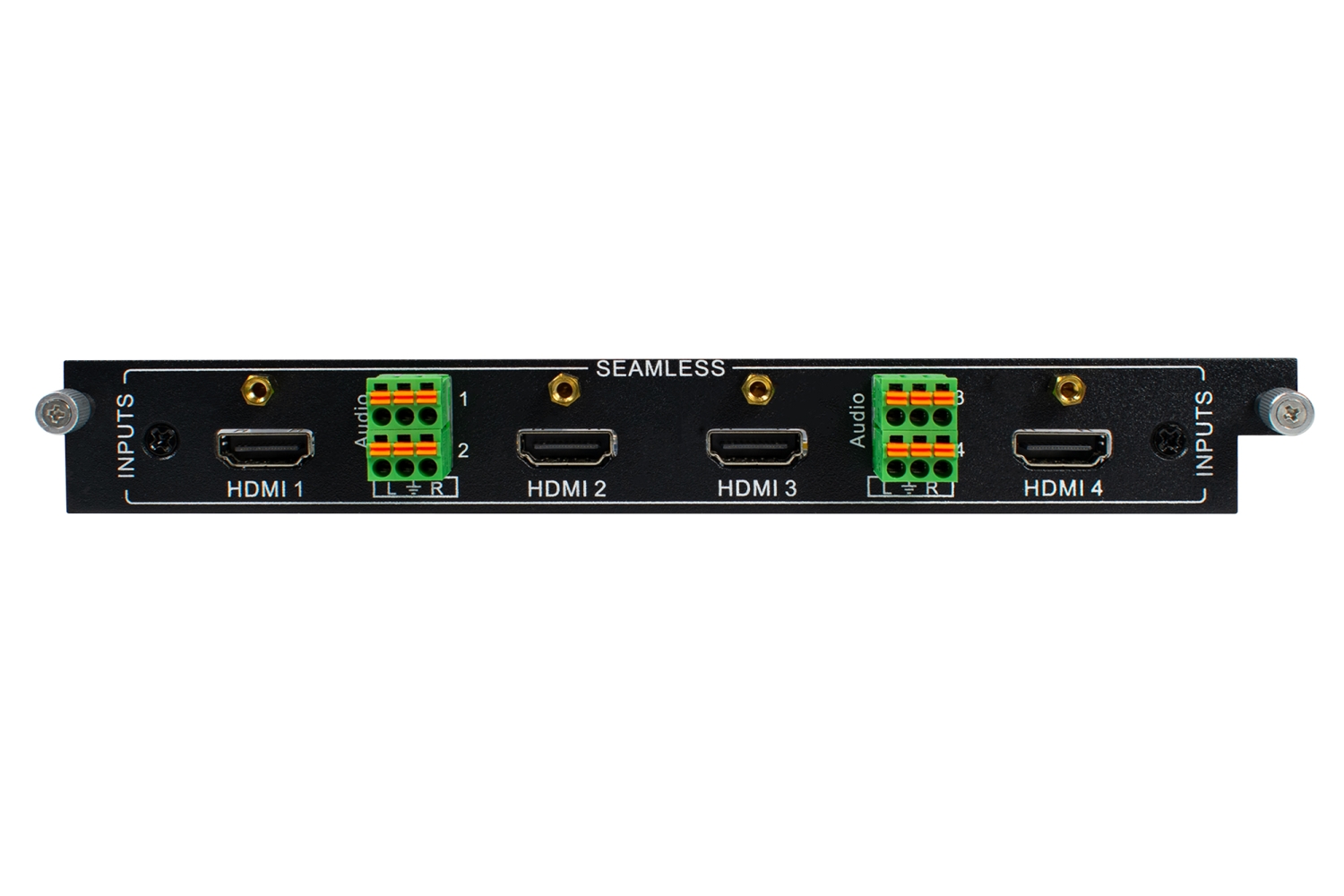

- 4× HDMI‑Eingänge mit nahtlosem Umschalten (seamless) bei bis zu 1080p @ 60 Hz, ideal bei Live‑Präsentationen oder schnellen Quellenwechseln
- 4× separate analoge L/R‑Audio‑Eingänge, ermöglichen unabhängiges Audio‑Routing (Audio Break‑away)
- Voll kompatibel mit MMX‑Matrix‑Chassis wie MMX88A‑N, MMX1616‑N, MMX3232‑N und MMX6464‑N
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4I‑HS Eingangsmodul:
1. Leistung: HDMI-Eingangsmodul „Josawa MMX‑4I‑HS“
Hersteller / Modell: Josawa, Typ MMX‑4I‑HS (Art.-Nr. 23.21.22)
Kurzbeschreibung: 4‑fach HDMI‑Eingangskarte für modulare Matrix-Switcher, mit integrierter Audio‑ und RS‑232‑Durchleitung. Für 4K‑Signalübertragung über HDMI‑Kabel, inklusive Audio‑Break‑Away und zuverlässiger EDID‑Verwaltung.
2. Lieferumfang
1× MMX‑4I‑HS Eingangsmodul (4× HDMI, 4× Audio, 4× RS‑232)
Montagezubehör für die Integration in Matrix-Chassis
Bedienungs- und Datenblatt gemäß Herstellerunterlagen
3. Technische Merkmale
- Videoeingänge: 4× HDMI 2.0, 4K@60 Hz 4:4:4, HDCP 2.2 kompatibel
- Audioeingänge: HDMI‑eingebettetes und externes analoges PCM‑Audio über 3,5 mm Klinke (Break‑Away)
- RS‑232: 4‑fach bidirektional, Terminalblock, passt 1:1 durch
- Bandbreite: HDMI 18 Gbps (HDMI 2.0), unterstützt 4K und HDR-Formate
- Kompatibilität: Entwickelt für modulare Matrixsysteme – steckbar in MMX‑Chassis
- EDID: manuelle Verwaltung über Chassis möglich
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit & EMV: CE‑konform, ESD‑schutz, geeignet für den Einsatz in professionellen AV-Umgebungen
- Funktion: verlustfreie HDMI-Eingangsübertragung, inklusive Audio- und Steuerleitung (RS‑232), zuverlässiger EDID‑Support
- Montage: Plug‑&‑Play-fähig ins 19″-MMX-Chassis, werkzeuglos installierbar
- Bedienung: LED-Statusanzeigen an HDMI‑Ports, keine externe Stromversorgung erforderlich
- Garantie: Mindestens 5 Jahre gefordert; Hersteller gewährt 7 Jahre
5. Ausführung & Abnahme
- Installation im MMX‑Chassis gemäß DIN 18299
- Kabelverlegung (HDMI, Audio, RS‑232) strukturiert und beschriftet
- Funktionstest:
- 4K-Signalübertragung auf alle Eingänge testen mit 4K‑Eingangsquelle
- Audiobreak‑Away prüfen
- RS‑232-Durchleitung validieren
- Evtl. Steuertests via TCP/IP (bei gegebener Infrastruktur)
- Dokumentation: Seriennummern, Testprotokolle, Herstellerdokumente, Bedienungsanleitung, Abnahmeprotokoll
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, Vertrieb über TRIUS Pro‑AV mit EU-Lagerung, 7 Jahre Herstellergarantie
- Anwendung: Ideal als Eingangskarte für modulare Matrix-Switch-Systeme in Konferenz-, AV- und Kontrollrauminstallationen
- Kurzform für Ausschreibung: „4× HDMI-Eingangsmodul MMX‑4I‑HS 4K60, inkl. Audio/RS‑232‑Breakthrough, 7 Jahre Garantie“
