Josawa MMX-4I-SS
_frei_Shop_JPG.jpg "Josawa MMX-4I-SS")
_frei_shop_JPG.jpg "Josawa MMX-4I-SS")

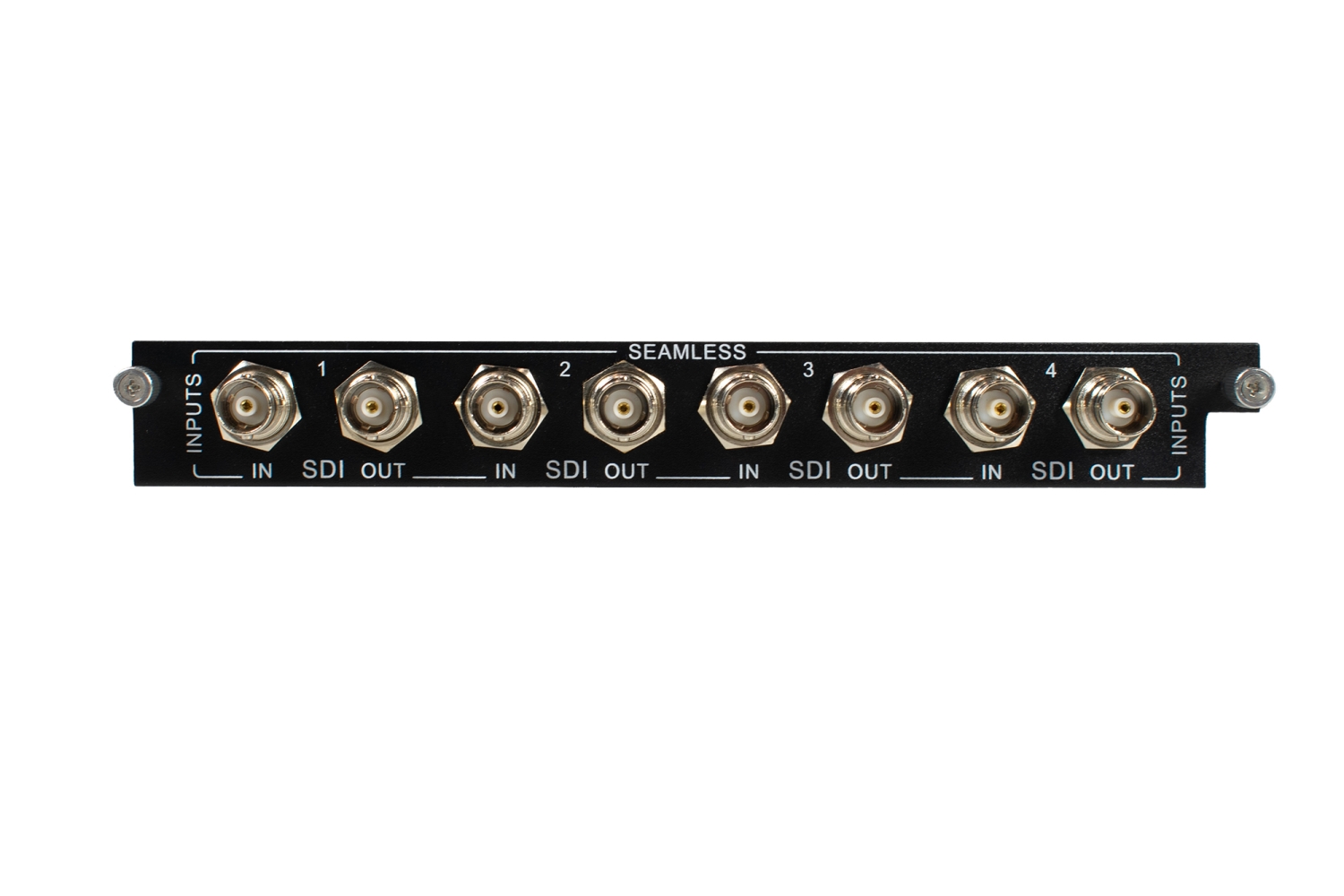

Josawa MMX‑4I‑SS 4× 1080p SDI‑Seamless Input‑Modul
Das MMX‑4I‑SS ist ein SDI‑Input‑Modul mit nahtlosem Signalwechsel für modulare Josawa/Alfatron‑MMX‑Matrix‑Switcher. Ausgestattet mit vier SDI‑Eingängen und je einem Loop‑Ausgang pro Kanal, eignet es sich ideal für Broadcast- oder professionelle AV‑Umgebungen.
Kompatibilität und Einsatzgebiet:
Vorteile im Überblick:
Das Josawa MMX‑4I‑SS ist ein leistungsfähiges 4-Kanal‑SDI‑Inputmodul mit nahtlosem Umschalten, perfekt geeignet für modulare AV‑Matrixsysteme in professionellen Umgebungen. Ob im Broadcast, bei Live‑Events oder in Kontrollzentralen – es liefert hochwertige 1080p‑Signalverarbeitung, Loop‑Out‑Funktion und höchste Kompatibilität mit MMX‑Chassis.
Das MMX‑4I‑SS ist ein SDI‑Input‑Modul mit nahtlosem Signalwechsel für modulare Josawa/Alfatron‑MMX‑Matrix‑Switcher. Ausgestattet mit vier SDI‑Eingängen und je einem Loop‑Ausgang pro Kanal, eignet es sich ideal für Broadcast- oder professionelle AV‑Umgebungen.
Kompatibilität und Einsatzgebiet:
- Entwickelt für die Verwendung in MMX‑Chassis wie MMX88A‑N, MMX1616‑N, MMX3232‑N und MMX6464‑N
- Perfekt für Sendestudios, Kontrollräume, Tagungsräume oder digitale Signage‑Systeme, in denen mehrere SDI‑Quellen nahtlos umgeschaltet werden müssen.
Vorteile im Überblick:
- Ideale Broadcast‑Performance: SDI‑Streaming mit nahtlosen Übergängen für professionelle Anwendungen.
- Loop‑Out‑Funktion: ermöglicht Signalverzweigungen ohne zusätzliche Splitter.
- Hoch zuverlässiges Konzept: dank modularer Bauweise und robuster BNC‑Anschlüsse.
- 7 Jahre Garantie – gewährleistet langfristige Verfügbarkeit und Support
Das Josawa MMX‑4I‑SS ist ein leistungsfähiges 4-Kanal‑SDI‑Inputmodul mit nahtlosem Umschalten, perfekt geeignet für modulare AV‑Matrixsysteme in professionellen Umgebungen. Ob im Broadcast, bei Live‑Events oder in Kontrollzentralen – es liefert hochwertige 1080p‑Signalverarbeitung, Loop‑Out‑Funktion und höchste Kompatibilität mit MMX‑Chassis.
Eigenschaften:
- 4× SDI‑Eingänge im 1080p‑Format mit Loop‑Out (BNC‑Anschlüsse) für paralleles Durchschleifen
- Seamless Switching – unterbrechungsfreies Umschalten der SDI‑Quellen für professionelle Signalübergänge
- Bis zu 1080p voll unterstützt, ideal für HD‑Broadcasting und anspruchsvolle Installationen
- Loop‑Ausgänge ermöglichen die Weiterleitung des Signales zu weiteren Endgeräten oder Monitoring-Systemen .
- Plug‑and‑Play, ohne externe Stromversorgung, nur innerhalb des MMX‑Chassis betrieben
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4I‑SS Eingangsmodul (Art.-Nr. 23.21.17):
1. Leistung: SDI-Eingangsmodul „Josawa MMX‑4I‑SS“
Hersteller / Modell: Josawa, Typ MMX‑4I‑SS
Kurzbeschreibung: 4‑fach SDI‑Eingangskarte für modulare Matrix-Switcher, mit nahtlosem Umschalten (Seamless Switching) und Unterstützung für 1080p-Auflösungen.
2. Lieferumfang
1× MMX‑4I‑SS Eingangsmodul (4× SDI)
Montagezubehör für die Integration in Matrix-Chassis
Bedienungs- und Datenblatt gemäß Herstellerunterlagen
3. Technische Merkmale
- Videoeingänge: 4× SDI, unterstützt 1080p-Auflösungen
- Seamless Switching: Ja, für unterbrechungsfreie Umschaltung
- Kompatibilität: Entwickelt für modulare Matrixsysteme – steckbar in MMX‑Chassis
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit & EMV: CE‑konform, ESD‑schutz, geeignet für den Einsatz in professionellen AV-Umgebungen
- Funktion: verlustfreie SDI-Eingangsübertragung mit nahtlosem Umschalten
- Montage: Plug‑&‑Play-fähig ins 19″-MMX-Chassis, werkzeuglos installierbar
- Bedienung: LED-Statusanzeigen an SDI‑Ports, keine externe Stromversorgung erforderlich
- Garantie: Mindestens 5 Jahre gefordert; Hersteller gewährt 7 Jahre
5. Ausführung & Abnahme
- Installation im MMX‑Chassis gemäß DIN 18299
- Kabelverlegung (SDI) strukturiert und beschriftet
- Funktionstest:
- 1080p-Signalübertragung auf alle Eingänge testen mit 1080p‑Eingangsquelle
- Seamless Switching prüfen
- Dokumentation: Seriennummern, Testprotokolle, Herstellerdokumente, Bedienungsanleitung, Abnahmeprotokoll
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, Vertrieb über TRIUS Pro‑AV mit EU-Lagerung, 7 Jahre Herstellergarantie
- Anwendung: Ideal als Eingangskarte für modulare Matrix-Switch-Systeme in Broadcast-, AV- und Kontrollrauminstallationen
- Kurzform für Ausschreibung: „4× SDI-Eingangsmodul MMX‑4I‑SS 1080p, Seamless Switching, 7 Jahre Garantie“
GAEB‑Kurztextposition für Josawa MMX-4I-SS, Art.-Nr. 23.21.17
Liefern und betriebsbereit montieren eines modularen 4‑Port SDI Seamless‑Input‑Moduls „Josawa MMX‑4I‑SS“ zur Integration in ein modulares Matrix‑Switcher‑Chassis (z. B. MMX88A‑N, MMX1616‑N, MMX3232‑N) für medientechnische AV‑Signalverteilung in professionellen Installationen.
Input‑Modul mit vier SDI‑Eingängen zur Aufnahme von serienmäßigen SD‑, HD‑ und 3G‑SDI‑Videostreams; unterstützt nahtloses Umschalten (Seamless Switching) zwischen SDI‑Quellen ohne Unterbrechung, mit integriertem EDID‑Management und optionaler separater Audio‑Break‑Away‑Funktion; mechanische Steckkarten‑Montage für das Matrix‑Chassis inklusive Montage‑Zubehör und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
Fabrikat: TRIUS ProAV / Josawa
Typ: MMX‑4I‑SS oder gleichwertig
Menge: ………
Einheit: Stk.
Liefern und betriebsbereit montieren eines modularen 4‑Port SDI Seamless‑Input‑Moduls „Josawa MMX‑4I‑SS“ zur Integration in ein modulares Matrix‑Switcher‑Chassis (z. B. MMX88A‑N, MMX1616‑N, MMX3232‑N) für medientechnische AV‑Signalverteilung in professionellen Installationen.
Input‑Modul mit vier SDI‑Eingängen zur Aufnahme von serienmäßigen SD‑, HD‑ und 3G‑SDI‑Videostreams; unterstützt nahtloses Umschalten (Seamless Switching) zwischen SDI‑Quellen ohne Unterbrechung, mit integriertem EDID‑Management und optionaler separater Audio‑Break‑Away‑Funktion; mechanische Steckkarten‑Montage für das Matrix‑Chassis inklusive Montage‑Zubehör und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
- Eingänge: 4× SDI (BNC‑Anschlüsse) – kompatibel zu SD‑SDI, HD‑SDI und 3G‑SDI‑Signalen.
- Funktion: Nahtloses Umschalten („Seamless Switching“) zwischen SDI‑Quellen ohne Bild‑Unterbrechung.
- Unterstützt EDID‑Management zur Anpassung der Signale an unterschiedliche Ausgabegeräte.
- Audio: Separate analoge Stereo‑Audioeingänge zur optionalen Einbindung und Audio‑Break‑Away‑Integration (falls vorhanden/angeschlossen).
- Kompatibilität: Modulkarte zur Nutzung in modularen Matrix‑Chassis der Josawa/Alfatron MMX‑Serie (8×8, 16×16, 32×32 konfigurierbar).
- Lieferumfang: Modulkarte, Slot‑Montagematerial, Handbuch; Anschluss und Konfiguration für betriebsfertigen Einsatz.
Fabrikat: TRIUS ProAV / Josawa
Typ: MMX‑4I‑SS oder gleichwertig
Menge: ………
Einheit: Stk.
