Josawa MMX-4I-UH
_frei_shop _JPG.jpg "Josawa MMX-4I-UH")
_frei_shop_jpg.jpg "Josawa MMX-4I-UH")

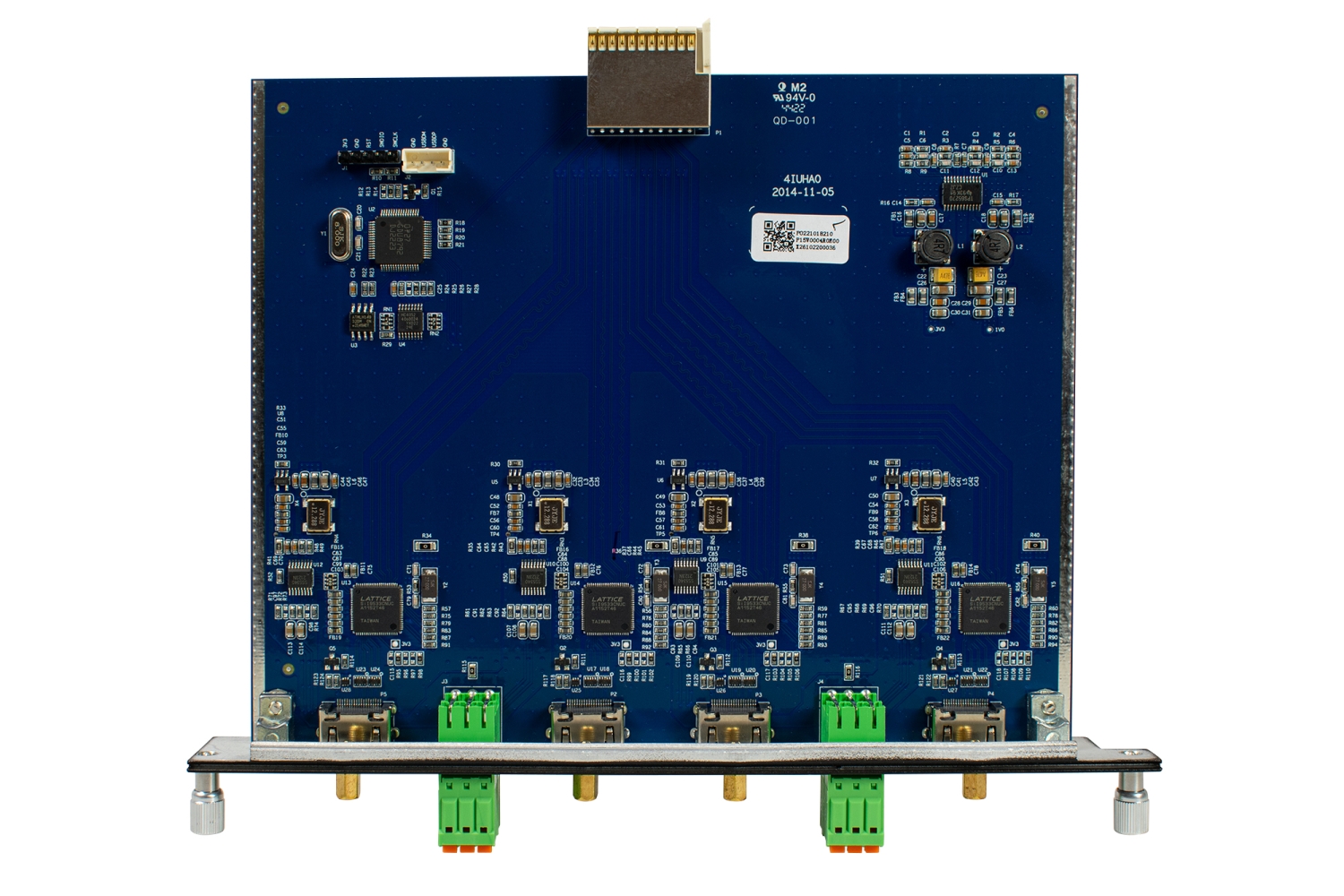

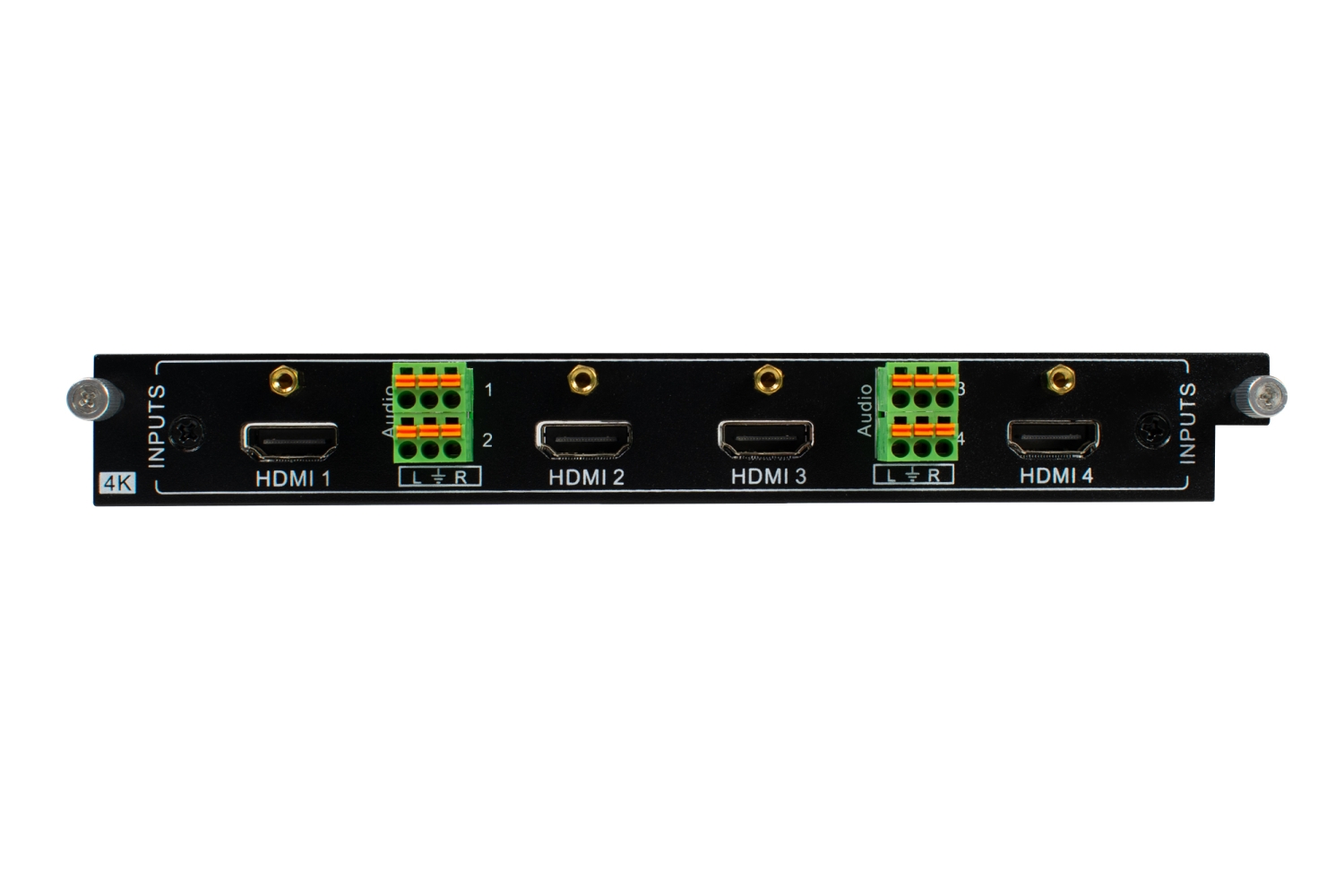

Josawa MMX‑4I‑UH 4K‑HDMI‑Input‑Modul
Das MMX‑4I‑UH ist ein hochwertiges, kompaktes HDMI‑Input‑Modul für Josawa/Alfatron MMX‑Matrix‑Switcher. Es erweitert jedes modulierbare AV‑System mit vier HDMI‑Eingängen in 4K‑Auflösung und vier separaten analog‑Stereo‑Audio‑Eingängen – ideal für anspruchsvolle professionelle AV‑Installationen.
Kompatibilität & Einsatzfähigkeit:
Das Josawa MMX‑4I‑UH (oder Alfatron ALF‑MMX‑4I‑UH) ist das perfekte 4K‑HDMI‑Input‑Modul für professionelle AV‑Matrix‑Switcher. Mit Vierfach‑HDMI, getrennten Audio‑Ports und umfangreichen Steueroptionen bietet es hohe Flexibilität in einem kompakten, modulfreundlichen Design – ideal für Anforderungen in Besprechungsräumen, Digital Signage, Broadcast‑ oder Kontrollsystemen.
Das MMX‑4I‑UH ist ein hochwertiges, kompaktes HDMI‑Input‑Modul für Josawa/Alfatron MMX‑Matrix‑Switcher. Es erweitert jedes modulierbare AV‑System mit vier HDMI‑Eingängen in 4K‑Auflösung und vier separaten analog‑Stereo‑Audio‑Eingängen – ideal für anspruchsvolle professionelle AV‑Installationen.
Kompatibilität & Einsatzfähigkeit:
- Voll kompatibel mit Josawa MMX-Modular‑Matrix‑Chassis (z. B. MMX88A-N, MMX1616-N, MMX3232-N)
- Perfekt für flexible AV‑Setups: Konferenzräume, Kontrollzentralen, Studios oder digitale Signage‑Systeme.
- Unterstützt Audio‑Break‑away – Audio- und Videorouting können unabhängig voneinander erfolgen.
- Leistungsfähig und vielseitig: Vier unabhängige 4K‑HDMI‑Eingänge inklusive Embedded-Audio.
- Flexibel & zukunftssicher: Unterstützt HDMI, DVI, OSD-Steuerung und EDID-Management.
- Audio‑Break‑away inklusive: Optimale Kontrolle für komplexe AV-Installationen.
- Einfach integrierbar in modulare MMX‑Serien – ideal zum Ausbau bestehender Systeme.
Das Josawa MMX‑4I‑UH (oder Alfatron ALF‑MMX‑4I‑UH) ist das perfekte 4K‑HDMI‑Input‑Modul für professionelle AV‑Matrix‑Switcher. Mit Vierfach‑HDMI, getrennten Audio‑Ports und umfangreichen Steueroptionen bietet es hohe Flexibilität in einem kompakten, modulfreundlichen Design – ideal für Anforderungen in Besprechungsräumen, Digital Signage, Broadcast‑ oder Kontrollsystemen.
Eigenschaften:
- 4× HDMI‑Eingänge, unterstützt bis zu 4K @ 60 Hz (4:2:0) und abwärts-kompatibel (1080p/720p); HDMI‑1.4‑Standard, HDCP 1.4 – perfekt für hochwertige Quellsysteme
- 4 externe L+R‑Audio‑Ports (analoge Stereo-Eingänge), ideal zur separaten Audioeinspeisung oder Break-out‑Konfiguration
- Unterstützung für DVI-D-Quellen via Adapter
- Maximale Videoauflösung: 4096 × 2160 @ 60 Hz
- Embedded Audio inklusive PCM sowie Dolby Digital, DTS, DTS‑HD, plus analoges externes Audio
- Manual EDID‑Management zur Steuerung von Auflösung und Signalkompatibilität
- OSD-Menüsteuerung zur Konfiguration direkt am Modul
Technische Spezifikationen (Modul):
HDMI-Standard: 1.4 mit HDCP 1.4
Audio-Durchgang: 20 Hz–20 kHz, SNR > 70 dB bei 100 MHz
Rückflussdämpfung: < −30 dB @ 5 kHz
Signalverstärkung: 0 dB (durchgängig)
Videoaufnahme: 0,5–2,0 Vp‑p Eingangspegel, 75 Ω Impedanz
HDMI-Standard: 1.4 mit HDCP 1.4
Audio-Durchgang: 20 Hz–20 kHz, SNR > 70 dB bei 100 MHz
Rückflussdämpfung: < −30 dB @ 5 kHz
Signalverstärkung: 0 dB (durchgängig)
Videoaufnahme: 0,5–2,0 Vp‑p Eingangspegel, 75 Ω Impedanz
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4I‑UH Eingangskarte (4×4K HDMI + Audio) als Modul eines modularen Matrix-Switchers:
1. Leistung: HDMI-Eingangsmodul „Josawa MMX‑4I‑UH“
Hersteller / Modell: Josawa, Typ MMX‑4I‑UH (4‑fach HDMI‑4K Input-Modul)
Kurzbeschreibung: 4‑Kanal HDMI‑Eingangskarte zur Bestückung modularer Matrix-Switcher (z. B. MMX-Chassis), mit jeweils 4 HDMI-Eingängen (4K‑tauglich) und 4 analogen Stereo-Audioausgängen. Ermöglicht flexibles AV-Routing in skalierbaren Multi-Zonen-Systemen
2. Lieferumfang
1× MMX-4I-UH Eingangsmodul (4× HDMI + 4× Audio L/R)
Montagezubehör für die Integration in Matrix-Chassis
Bedienungs- und Datenblatt gemäß Herstellerunterlagen
3. Technische Merkmale
- Eingänge: 4× HDMI 2.0, 4K@60 Hz 4:4:4, HDCP 2.2-kompatibel
- Audioausgang: 4× analog Stereo (L/R) – ermöglicht Audio-Breakout für externe Audioverarbeitung
- Bandbreite: HDMI 18 Gbps (HDMI 2.0), unterstützt 4K und HDR-Formate
- Kompatibilität: Entwickelt für modulare Matrixsysteme – steckbar in MMX‑Chassis
- EMV/ESD: Entspricht professionellen AV-Richtlinien (HDCP, EMI-Stabilität)
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit / EMV: CE-gekennzeichnet, EMV-geeignet für AV-Umgebungen
- Funktionalität: Stabiles HDMI-Routing, Audioabgriff, HDCP-kompatibel
- Integration: Modul für 19″ Matrix-Chassis, werkzeuglos austauschbar, mechanisch und elektrisch vollständig kompatibel
- Betriebsverhalten: Videolatenzarm, Plug & Play im Matrixrahmen
- Garantie: Herstellergarantie gemäß VOB/C ≥ 5 Jahre; Fabrikstandard ≥ 7 Jahre
5. Ausführung & Abnahme
- Integration in vorgesehenes Matrix-Chassis gemäß DIN 18299
- HDMI-Quellen korrekt mit Eingangsmodul verbinden
- Funktionstest:
- 4K-Signalverteilung von jedem HDMI-Eingang
- Audiobreakout über analoge Ausgänge prüfen
- HDCP-Handling bei 4K-Quellen verifizieren
- Dokumentation: Modulseriennummer, Testprotokoll (Video/Audio/HDCP), Herstellerdatenblatt, Bedienungsanleitung
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, vertrieben über TRIUS Pro‑AV (EU-Lager)
- Systemintegration: Das Modul ist Teil konfigurierbarer Matrixswitches (MMX88N, MMX3232N, etc.), unterstützt kundenspezifische Systembestückung mit HDMI/HDBaseT/VGA/SDI-Karten
- Ausschreibungskurztext: „4×4K-HDMI-Eingangsmodul MMX‑4I‑UH mit analogem Audio‑Breakout, steckbar in 19″-Matrix-Chassis, HDCP 2.2, 7 Jahre Garantie“
