Josawa MMX-4O-SS

Eigenschaften:

• 4× SDI-Ausgänge (max. 1080p @ 60 Hz) mit nahtlosem Umschalten (seamless switching) für unterbrechungsfreie Signalübergänge.
• Kompatibilität mit verschiedenen MMX-Matrix-Chassis wie ALF-MMX88A-N, ALF-MMX1616-N, ALF-MMX3232-N und ALF-MMX6464-N.
• Einfache Integration in bestehende AV-Systeme dank standardisierter SDI-Anschlüsse.
• Robuste Bauweise für den professionellen Einsatz in anspruchsvollen AV-Umgebungen.



VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa MMX‑4O‑SS Ausgangsmodul:

1. Leistung: SDI-Ausgangsmodul „Josawa MMX‑4O‑SS“
Hersteller / Modell: Josawa, Typ MMX‑4O‑SS (Art.-Nr. 23.21.26)
Kurzbeschreibung: 4‑fach SDI-Ausgangskarte für modulare Matrix-Switcher, mit Unterstützung für 1080p-Auflösungen und Seamless Switching.

2. Lieferumfang
1× MMX‑4O‑SS Ausgangskarte (4× SDI)
Montagezubehör für die Integration in Matrix-Chassis
Bedienungs- und Datenblatt gemäß Herstellerunterlagen

3. Technische Merkmale

• Videoausgänge: 4× SDI, unterstützt 1080p-Auflösungen
• Seamless Switching: Ja, für unterbrechungsfreie Umschaltung
• Kompatibilität: Entwickelt für modulare Matrixsysteme – steckbar in MMX-Chassis

4. Technische Anforderungen (DIN 18299 / VOB Teil C)

• Sicherheit & EMV: CE-konform, ESD-Schutz, geeignet für den Einsatz in professionellen AV-Umgebungen
• Funktion: Verlustfreie SDI-Ausgangsübertragung mit Seamless Switching
• Montage: Plug-&-Play-fähig ins 19″-MMX-Chassis, werkzeuglos installierbar
• Bedienung: LED-Statusanzeigen an SDI-Ports, keine externe Stromversorgung erforderlich
• Garantie: Mindestens 5 Jahre gefordert; Hersteller gewährt 7 Jahre

5. Ausführung & Abnahme

• Installation im MMX-Chassis gemäß DIN 18299
• Kabelverlegung (SDI) strukturiert und beschriftet
• Funktionstest:
  • 1080p-Signalübertragung auf alle Ausgänge testen mit 1080p-Eingangsquelle
  • Seamless Switching prüfen
• Dokumentation: Seriennummern, Testprotokolle, Herstellerdokumente, Bedienungsanleitung, Abnahmeprotokoll

6. Besondere Hinweise

• Hersteller/Vertrieb: Josawa, Vertrieb über TRIUS Pro-AV mit EU-Lagerung, 7 Jahre Herstellergarantie
• Anwendung: Ideal als Ausgangskarte für modulare Matrix-Switch-Systeme in professionellen Broadcast-Umgebungen
• Kurzform für Ausschreibung: „4× SDI-Ausgangskarte MMX‑4O‑SS 1080p, Seamless Switching, 7 Jahre Garantie“

GAEB‑Kurztextposition für Josawa MMXY-4O-SS, Art.-Nr. 23.21.26
Liefern und betriebsfertig montieren eines modularen SDI‑Output‑Moduls „Josawa MMX‑4O‑SS“ zur Integration in ein MMX‑Matrix‑Switcher‑Chassis (z. B. MMX88A‑N, MMX1616‑N, MMX3232‑N) für professionelle AV‑Installationen.

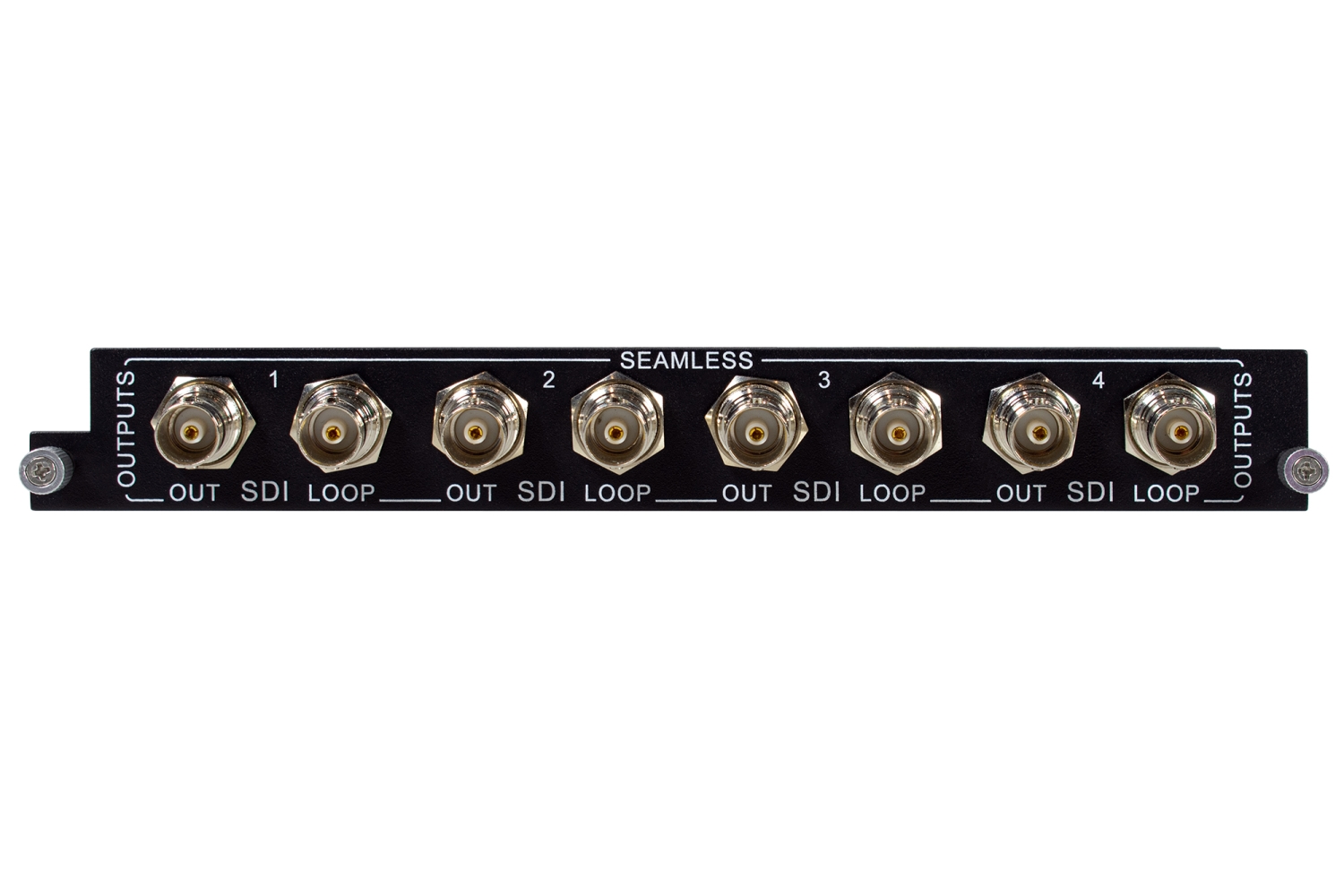

Output‑Modul mit vier SDI‑Ausgängen (BNC) zur Ausgabe von seriellen Digitalvideo‑Signalen (SD‑SDI, HD‑SDI, 3G‑SDI) aus einer modularen Matrix‑Switcher‑Konfiguration. Unterstützt nahtlosen Kanalübergang, gängige SDI‑Standards und verfügt über EDID‑ bzw. Ausgangs‑Tuning‑Funktionen zur Anpassung an unterschiedliche Verwendungszwecke. Modulkarte zur Rack‑Slot‑Montage inklusive Montagezubehör und betriebsfertiger Übergabe.

Technische Mindestanforderungen:

• Ausgänge: 4× SDI‑BNC‑Ports zur Digitalvideoausgabe.
• Signalformate: SD‑SDI, HD‑SDI, 3G‑SDI; kompatibel zu bis zu 1080p @ 60 Hz.
• Nahtloser Betrieb: Unterstützung von Seamless‑Switching für stabile Übergänge zwischen Ausgängen ohne Signalunterbrechung.
• Übertragungsbandbreite: bis ca. 6,75 Gbps SDI‑Video.
• Kompatibilität: Für modulare Matrix‑Switcher‑Chassis der Josawa MMX‑Serie; Steckkarten‑Bauform zur Slot‑Montage.
• Lieferumfang: Modulkarte, Steckkarten‑Montagematerial, Herstellerdokumentation; betriebsfertige Übergabe.

Fabrikat: TRIUS ProAV / Josawa
Typ: MMX‑4O‑SS oder gleichwertig

Menge: ………
Einheit: Stk.
