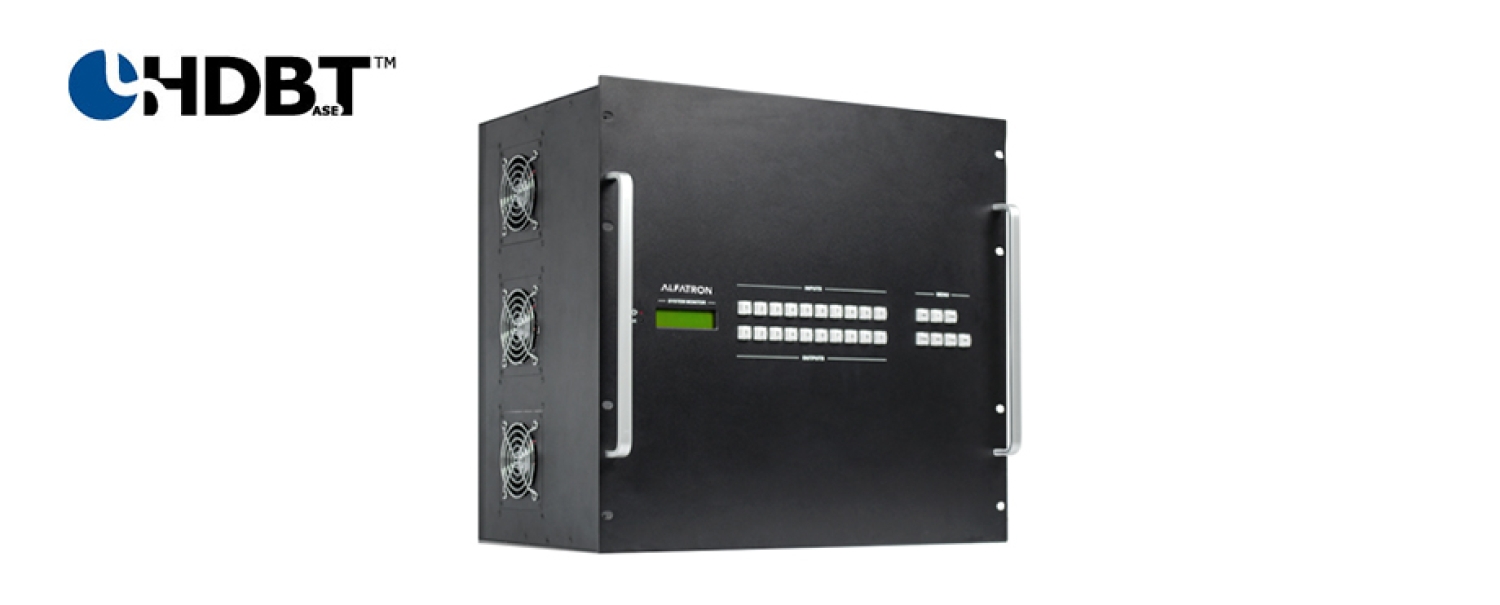

Josawa MMX6464-N

Josawa MMX6464-N

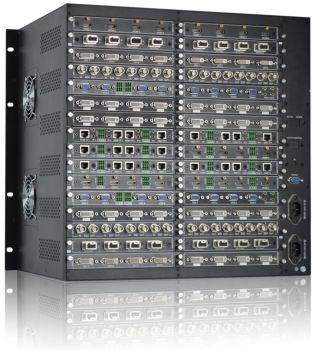

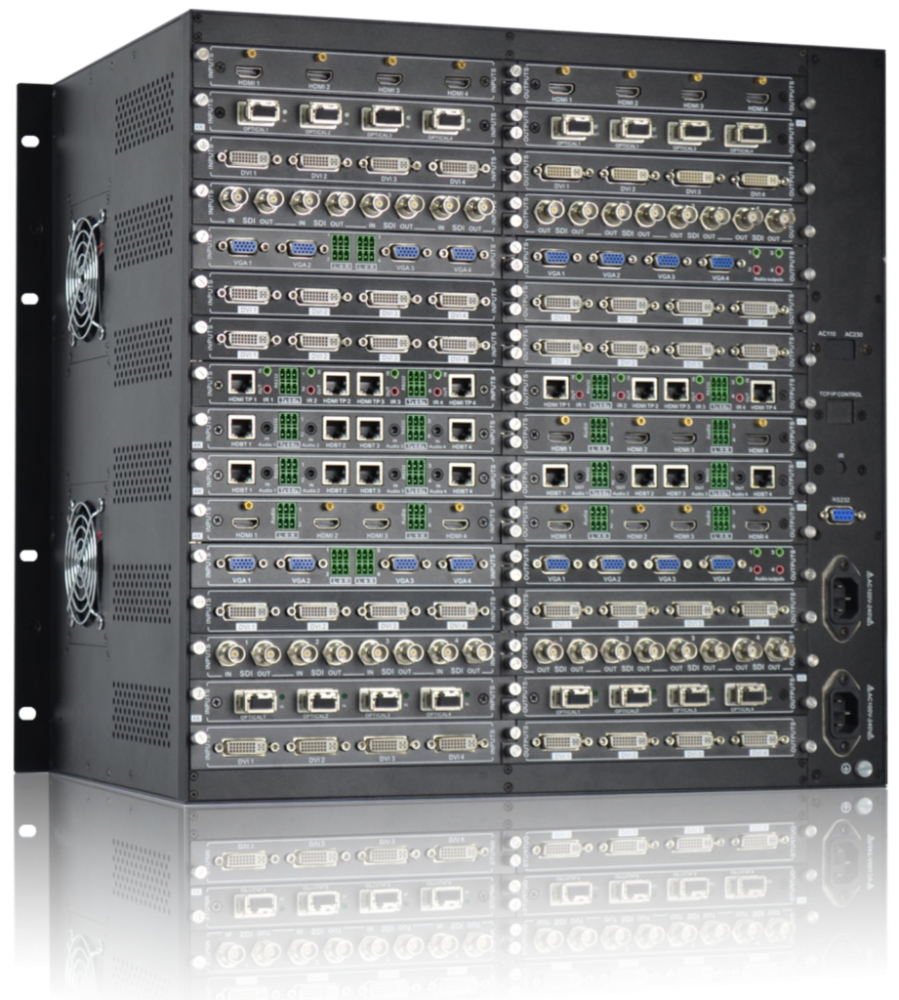

Modularer Matrix-Switcher-Gehäuse 64×64 bei 10HE
Eingänge: 16 x MMX-Eingangskarten
Ausgänge: 16 x MMX-Ausgangskarten
RS232

• Tastensteuerung auf der Vorderseite
• Optionale TCP/IP-Steuerung
• Tasten mit Hintergrundbeleuchtung
• Redundante Stromversorgung
• Audio-Breakout-Umschaltung



---

Josawa-4I-UH Karte
Eingang: 4 x HDMI, 4 x Audio
Eingangsanschluss: 4 x 19-polige Typ-A-HDMI-Buchse, 4 x 3-poliger steckbarer Klemmenblock

Eingangspegel: T.M.D.S. 2,9 V ~ 3,3 V
Eingangsimpedanz: 75 Ω
Frequenzgang: 20 Hz bis 20 kHz

Josawa-4O-UH Karte
Ausgang: 4 x HDMI, 4 x Audio
Ausgangsanschluss: 4 x 19-polige HDMI-Buchse Typ A, 4 x 3-poliger steckbarer Klemmenblock

Ausgangspegel: T.M.D.S. 2,9 V ~ 3,3 V
Ausgangsimpedanz: 75 Ω
Frequenzgang: 20 Hz bis 20 kHz

Allgemein
Gain: 0dB
Auflösung: bis zu 4Kx2K
Übertragungsentfernung: 1080P ≤ 70 m, 4Kx2K ≤ 40 m
SNR: >70dB@ 100MHz-100M
Rückflussdämpfung: <-30 dB bei 5 kHz
Audiosignalformat: Integriertes HDMI-Audio: PCM, Dobly Digital, DTS, DTS-HD
Analoges Audio: PCM

Standards: HDMI 1.4 und HDCP 1.4
EDID: Unterstützung für manuelle EDID-Verwaltung


---

Josawa-4I-BT Karte
Eingang: 4 x HDBT, 4 x Audio, 4 x RS232
Eingangsanschluss: 4 x RJ45-Buchse (mit zweifarbiger Anzeige), 4 x 3,5-mm-Miniklinke, 4 x 3-poliger steckbarer Klemmenblock,
Eingangspegel: T.M.D.S 2,9V~3,3V
Eingangsimpedanz: 75 Ω
Frequenzgang: 20 Hz bis 20 kHz

Josawa-4O-BT Karte
Ausgang: 4 x HDBT, 4 x Audio, 4 x RS232
Ausgangsanschluss: 4 x RJ45-Buchse (mit zweifarbiger Anzeige),  4 x 3,5-mm-Miniklinke,  4 x 3-poliger steckbarer Klemmenblock,
Ausgangspegel: T.M.D.S 2,9V~3,3V
Ausgangsimpedanz: 75 Ω
Frequenzgang: 20 Hz bis 20 kHz

Allgemein:
Protokoll: TCP/IP
Gain: 0dB
Bandbreite: 10,2 Gbit/s
Auflösung: bis zu 4Kx2K
Übersprechen: <-50 dB bei 5 MHz
Übertragungsentfernung: 1080P ≤ 70 m, 4Kx2K ≤ 40 m
Audiosignalformat: Integriertes HDMI-Audio: PCM, Dobly Digital, DTS, DTS-HD
Analoges Audio: PCM

Standards: HDBT 1.0, HDMI 1.4 und HDCP 1.4
EDID: Unterstützung für manuelle EDID-Verwaltung


---

Josawa-4I-BTS Karte
Eingang: 4 x HDBT, 4 x Audio, 4 x RS232
Eingangsanschluss: 4 x RJ45-Buchse (mit zweifarbiger Anzeige), 4 x 3,5-mm-Miniklinke, 4 x 3-poliger steckbarer Klemmenblock,
Eingangspegel: T.M.D.S 2,9V~3,3V
Eingangsimpedanz: 70 Ω
Frequenzgang: 20 Hz bis 20 kHz

Josawa-4O- BTS Karte
Ausgang: 4 x HDBT, 4 x Audio, 4 x RS232
Ausgangsanschluss: 4 x RJ45-Buchse (mit zweifarbiger Anzeige), 4 x 3,5-mm-Miniklinke, 4 x 3-poliger steckbarer Klemmenblock,
Ausgangspegel: T.M.D.S 2,9V~3,3V
Ausgangsimpedanz: 75 Ω
Frequenzgang: 20 Hz bis 20 kHz

Allgemein:
Protokoll: TCP/IP
Gain: 0dB
Bandbreite: 10,2 Gbit/s
Auflösung: bis zu 1080P bei 60 Hz
Übersprechen: <-50 dB bei 5 MHz
Übertragungsentfernung: 1080P ≤ 70 m
Audiosignalformat: Integriertes HDMI-Audio: PCM, Dobly Digital, DTS, DTS-HD
Analoges Audio: PCM

Standards: HDBT 1.0, HDMI 1.3 und HDCP 1.3
EDID: Unterstützung für manuelle EDID-Verwaltung
