Josawa 12X-CAM
Josawa 12X-CAM
Die 12X-CAM besticht durch ihr 12-fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 2.0, USB 3.0 und HDMI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für Video-Konferenzen mit Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 12X-CAM natürlich auch alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Die 12X-CAM besticht durch ihr 12-fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 2.0, USB 3.0 und HDMI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für Video-Konferenzen mit Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 12X-CAM natürlich auch alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Produkteigenschaften
- 1.080p-Video mit einer Bildrate von bis zu 60 fps
- 12-fach Zoomobjektiv, das Ihnen ein klares und flüssiges Bild liefert
- Führende Autofokus-Technologie
- Geringes Rauschen und hoher SNR
- Ruhiges PTZ
- 255 Voreinstellungen
- Multiple Network Protocol – Unterstützt IP VISCA, ONVIF, RTSP und RTMP
- Steuerprotokolle – VISCA IP-, ONVIF-, PELCO-D-, PELCO-C- und VISCA-Standardprotokolle
- 12 V DC oder USB-betrieben
- Breite Anwendung – Teleunterricht, Aufzeichnung von Vorlesungen, Webcasting, Videokonferenzen, Teletraining, Telemedizin, Verhör- und Notfallbefehlssysteme.
- Wird mit einer Decken- oder Wandhalterung geliefert
- OBS Software kompatibel (OBS steht für Open Broadcast Software und ist eine freizugängliche Open Source Software für Video-Recording und Live-Streaming)
- 7 Jahre Garantie

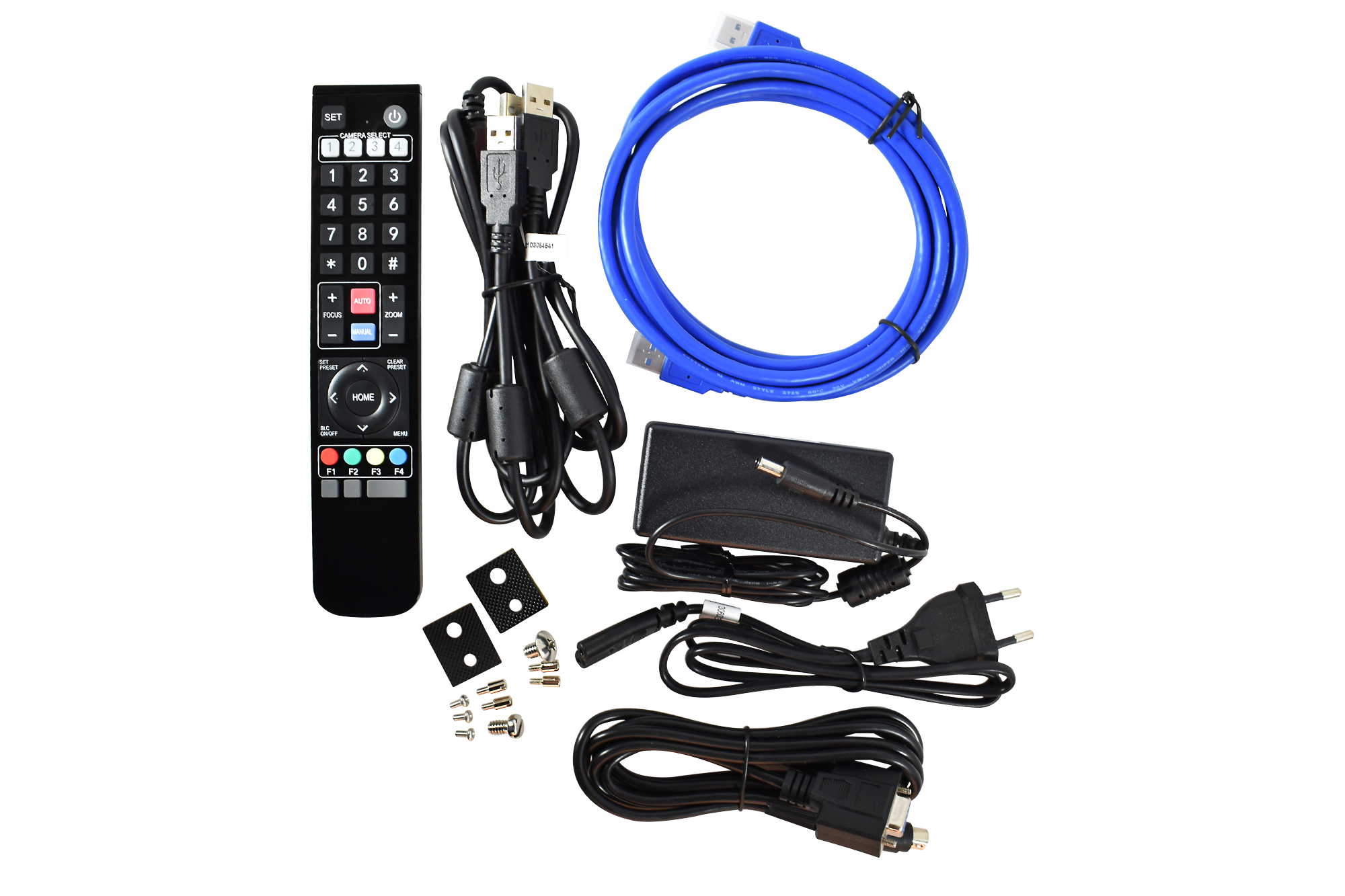

- 1x PTZ-Kamera
- 1x Power-Adapter
- 1x USB 3.0-Kabel
- 1x USB 2.0-Kabel
- 1x Bedienungsanleitung
- 1x IR-Controller
- 1x Wandhalterung
YouTube und Facebook Live Streaming Guide
Ist diese Josawa PTZ-Kamera kompatibel zum Barco Clickshare?
Alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera über USB mit Strom versorgt werden?
Ja, oder wahlweise über ein 12-V-Netzteil.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Wand- oder Deckenhalterung.
Was ist der Zoombereich?
12-fach optischer Zoom
Was ist das Sichtfeld?
6,3° (Tele) ～ 72,5° (Weit)
Alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera über USB mit Strom versorgt werden?
Ja, oder wahlweise über ein 12-V-Netzteil.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Wand- oder Deckenhalterung.
Was ist der Zoombereich?
12-fach optischer Zoom
Was ist das Sichtfeld?
6,3° (Tele) ～ 72,5° (Weit)
Technische Daten:
Typ: Full-HD PTZ-Kamera mit 12-fach Zoom Objektiv

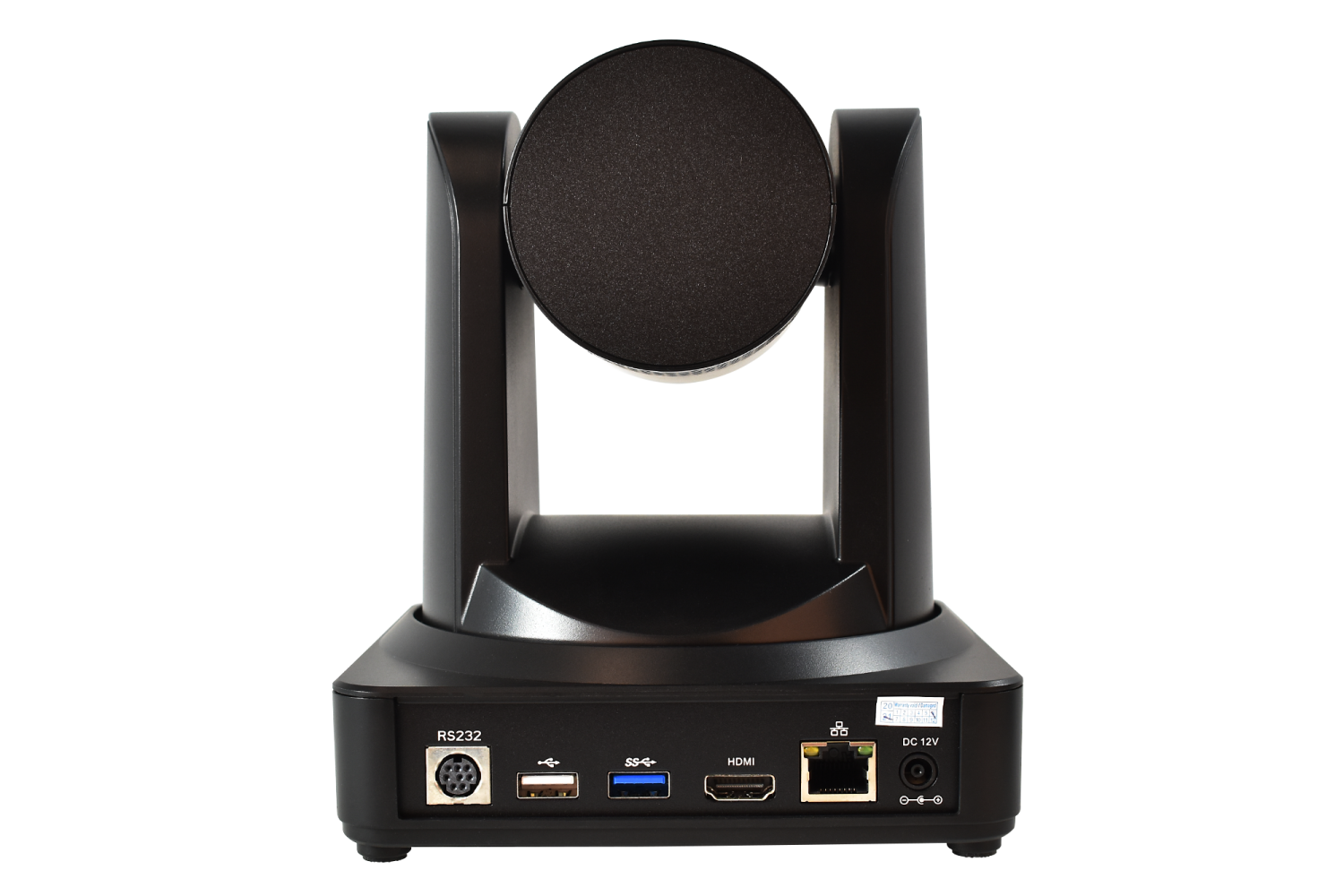

Eingänge: USB 2.0, USB 3.0, RS232, LAN (RJ45), DC-Stromversorgung
Ausgänge: 1x HDMI, LAN (RJ45)
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (HDMI)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 12-fach optischer Zoom, f=3,9 mm bis 46,1 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 6,3° bis 72,5°
Schwenkbereich: -170° bis 170° mit 0,1° bis 180° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 80° pro Sekunde
Verschluss: Automatisch oder Manuell
Gegenlicht-Kompensation: bei Bedarf abschaltbar
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Gain/Weißabgleich: Automatisch oder Manuell
Minimale Beleuchtungsstärke: 0,5 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, Pelco-D, Pelco-P
Optionales Zubehör: Wand- und Deckenhalterungen
Garantie: 7 Jahre
Typ: Full-HD PTZ-Kamera mit 12-fach Zoom Objektiv
Eingänge: USB 2.0, USB 3.0, RS232, LAN (RJ45), DC-Stromversorgung
Ausgänge: 1x HDMI, LAN (RJ45)
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (HDMI)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 12-fach optischer Zoom, f=3,9 mm bis 46,1 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 6,3° bis 72,5°
Schwenkbereich: -170° bis 170° mit 0,1° bis 180° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 80° pro Sekunde
Verschluss: Automatisch oder Manuell
Gegenlicht-Kompensation: bei Bedarf abschaltbar
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Gain/Weißabgleich: Automatisch oder Manuell
Minimale Beleuchtungsstärke: 0,5 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, Pelco-D, Pelco-P
Optionales Zubehör: Wand- und Deckenhalterungen
Garantie: 7 Jahre
VOB/C‑ (ATV) und DIN 18299‑konforme Ausschreibungstext für Josawa 12X‑CAM PTZ‑Kamera:
1. Objekt / Leistung
Lieferung und Inbetriebnahme einer Full‑HD PTZ‑Videokonferenzkamera „Josawa 12X‑CAM“ mit 12‑fach optischem Zoom, Autofokus, Dual‑Stream-Videoausgabe (HDMI, USB, IP), PoE‑Netzwerkanschluss sowie Steuerbarkeit via RS‑232/RS‑485 und IP (VISCA, Pelco‑D/P, ONVIF).
2. Technische Beschreibung
2.1 Josawa 12X‑CAM
- Bildsensor: 1/2.8″ High‑Quality HD CMOS, 2,07 Mio. effektive Pixel
- Videoauflösung / Bildraten: HDMI-Ausgabe bis 1080 p@60 Hz; USB/IP Streams bis 1920×1080p@60/50/30/25 fps
- Optik: 12‑fach optischer Zoom, Brennweitenbereich 3,9 mm–46,1 mm; Sichtfeld 72,5° (Weit) / 6,3° (Tele); digitaler Zoom 10‑fach; Autofokus; Iris Blende F1.8–F2.4
- Videotechnik: 2D/3D Rauschunterdrückung, Auto/Manual Fokus, WDR, BLC, automatische/ manuelle Weißabgleich- und Belichtungsmodi
- Schnittstellen: USB 2.0, USB 3.0, HDMI, LAN (100 Mbit, PoE‑fähig), RS‑232 (In/Out), RS‑485; Video‑Streams lưuumliple H.264/H.265 via IP; Unterstützung RTSP, RTMP, ONVIF
- PTZ-Mechanik: Schwenk ±170°, Neigung –30°…+90°; Schwenkspeed 0,1–180°/s, Neigungspeed 0,1–80°/s; bis 255 Presets (10 via IR‑Fernbedienung)
- Low-Light-Performance: Mindestbeleuchtung 0,5 Lux bei F1.8 (AGC aktiv)
- Stromversorgung: DC 12 V ±10 %, max. 12 W; PoE optional
- Umgebung: Betrieb –10 °C…+50 °C bei 20–80 % rel. Luftfeuchte; Lagerung –10 °C…+60 °C bei 20–95 % r.F
- Mechanik: Abmessungen 150 × 150 × 167,5 mm; Gewicht ca. 1,4 kg
- Lieferumfang: PoE‑Adapter / Netzteil, USB 3.0- und USB 2.0-Kabel, IR‑Fernbedienung, RS‑232-Kabel, Decken-/Wandhalterung, Bedienungsanleitung, Garantiekarte
- Garantie: 7 Jahre
3. VOB/C & DIN 18299 Anforderungen
- Technische Lieferbedingungen: Alle technischen Daten und Leistungsmerkmale wie Auflösung, Zoom, PTZ-Verhalten, Schnittstellen, Stromversorgung und Klimaeigenschaften sind gemäß Hersteller vertraglich bindend.
- Material & Ausführung: Stabiles, schwarz lackiertes PTZ‑Gehäuse mit Decken‑ oder Wandbefestigung gem. Herstellervorgabe.
- Elektrische Integration:
- Einspeisung via DC 12 V Netzteil oder PoE‑Speisung
- Anschluss an Netzwerk per CAT‑Kabel, RS‑232/‑485 für Kamera‑Steuerung
- HDMI- und USB‑Kabel für lokale Bilderzeugung
- Systemintegration:
- Steuerung über VISCA (analog/IP), Pelco‑D/P, ONVIF, RTSP/RTMP
- Nutzung mit Zoom, Teams, Skype, OBS und Barco ClickShare
- Montage und Funktionstest:
- Montage mit Halterung, Sicherung gegen Verrutschen
- Bildübertragung testen (HDMI/USB/IP)
- Schwenk/Neige/Zoom-Funktionen samt Presets prüfen
- Autofokus, WDR, BLC im realen Szenario prüfen
- Dokumentation: Übergeben der technischen Datenblätter, Bedienungs- und Montageanleitungen, Konformitätsnachweise, Garantiekarte
- Garantie: 7 Jahre ab Abnahme
- Abrechnung: Einheitspreis je Kamera nach VOB/C Abschnitt 3
4. Leistungsumfang / Lieferumfang
- Lieferung und Montage einer Josawa 12X‑CAM Kamera
- Zusätzliche Komponenten: Netzteil/PoE‑Speisung, USB- und HDMI-Kabel, Halterung, Steuerkabel (RS-232), IR‑Fernbedienung
- Inbetriebnahme: Videoübertragung (HDMI/USB/IP), PTZ-Steuerung, Preset‑Speicher, Bildqualitätstests (Low Light, Autofokus, WDR)
- Übergabe aller relevanten Unterlagen (Datenblätter, Anleitungen, Zertifikate, Garantie)
5. Technische Kurzform‑Tabelle
- Auflösung: Full‑HD 1080p bis 60 fps
- Optischer Zoom: 12× (3,9–46,1 mm), digital 10×
- Sichtfeld: 72,5° … 6,3°
- PTZ-Bewegung: ±170° Schwenk, –30°…+90° Neigung
- Zoom & Fokussteuerung: Autofokus, manuell
- Steuerung: VISCA, Pelco‑D/P, ONVIF über RS‑232/RS‑485 und IP
- Schnittstellen: HDMI, USB 2.0, USB 3.0, LAN (PoE), RS‑232/RS‑485
- Stromversorgung: DC 12 V (max.12 W) oder PoE
- Klima: –10…+50 °C / 20–80 % r.F. Betrieb; –10…+60 °C / 20–95 % Lager
- Abmessungen / Gewicht: 150 × 150 × 167,5 mm / ca. 1,4 kg
- Garantie: 7 Jahre
- Lieferumfang: Kamera, Netzteil/PoE‑Adapter, Kabelsatz, IR‑Fernbedienung, Halter
