Josawa 20X-CAM
Josawa 20X-CAM
Die 20X-CAM besticht durch ihr 20-fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 2.0, USB 3.0 und HDMI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für Video-Konferenzen mit Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 20X-CAM natürlich auch alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Einsatzfall:
Größerer Konferenzraum, Veranstaltung mit Publikum, eventuell hybride Live-Übertragung + Konferenz.
Wie passt diese Kamera in dein Projekt?
Wenn dein Projekt z. B. ein Auditorium, eine Aula oder einen Saal mit höherer Deckenhöhe umfasst, kann dieser starke Zoom und die Ausstattung helfen, auch Details von weitem einzufangen.
Die 20X-CAM besticht durch ihr 20-fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 2.0, USB 3.0 und HDMI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für Video-Konferenzen mit Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 20X-CAM natürlich auch alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Einsatzfall:
Größerer Konferenzraum, Veranstaltung mit Publikum, eventuell hybride Live-Übertragung + Konferenz.
Wie passt diese Kamera in dein Projekt?
Wenn dein Projekt z. B. ein Auditorium, eine Aula oder einen Saal mit höherer Deckenhöhe umfasst, kann dieser starke Zoom und die Ausstattung helfen, auch Details von weitem einzufangen.
Produkteigenschaften:
- 1.080p-Video mit einer Bildrate von bis zu 60 fps
- 20-fach Zoomobjektiv, das Ihnen ein klares und flüssiges Bild liefert
- Führende Autofokus-Technologie
- Geringes Rauschen und hoher SNR
- Ruhiges PTZ
- 255 Voreinstellungen
- Multiple Network Protocol – Unterstützt IP VISCA, ONVIF, RTSP und RTMP
- Steuerprotokolle – VISCA IP-, ONVIF-, PELCO-D-, PELCO-C- und VISCA-Standardprotokolle
- 12 V DC oder USB-betrieben
- Breite Anwendung – Teleunterricht, Aufzeichnung von Vorlesungen, Webcasting, Videokonferenzen, Teletraining, Telemedizin, Verhör- und Notfallbefehlssysteme
- Wird mit einer Decken- oder Wandhalterung geliefert
- OBS Software kompatibel (OBS steht für Open Broadcast Software und ist eine freizugängliche Open Source Software für Video-Recording und Live-Streaming)
- 7 Jahre Garantie
- 1x PTZ-Kamera
- 1x Power-Adapter
- 1x USB 3.0-Kabel
- 1x USB 2.0-Kabel
- 1x Bedienungsanleitung
- 1x IR-Controller
- 1x Wandhalterung
Ist diese Josawa PTZ-Kamera kompatible zum Barco Clickshare?
Alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera über USB mit Strom versorgt werden?
Ja, oder wahlweise über ein 12-V-Netzteil.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Deckenhalterung von Josawa.
Was ist der Zoombereich?
20-fach optischer Zoom
Was ist das Sichtfeld?
3,2° (Tele) ～ 55,8° (Weit)
Alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera über USB mit Strom versorgt werden?
Ja, oder wahlweise über ein 12-V-Netzteil.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Deckenhalterung von Josawa.
Was ist der Zoombereich?
20-fach optischer Zoom
Was ist das Sichtfeld?
3,2° (Tele) ～ 55,8° (Weit)
YouTube und Facebook Live Streaming Guide
Technische Daten:
Typ: Full-HD PTZ-Kamera mit 20-fach Zoom Objektiv

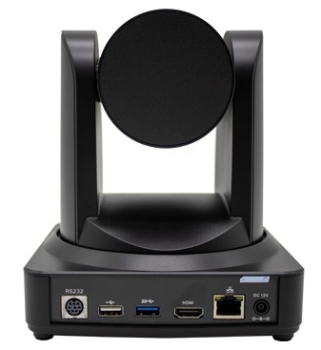

Eingänge: USB 2.0, USB 3.0, RS232, LAN (RJ45), DC-Stromversorgung
Ausgänge: 1x HDMI, LAN (RJ45)
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (HDMI)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 20-fach optischer Zoom, f=5,5 mm bis 110 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 3,2° bis 55,8°
Schwenkbereich: -170° bis 170° mit 0,1° bis 180° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 80° pro Sekunde
Verschluss: Automatisch oder Manuell
Gegenlicht-Kompensation: bei Bedarf abschaltbar
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Gain/Weißabgleich: Automatisch oder Manuell
Minimale Beleuchtungsstärke: 0,5 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, Pelco-D, Pelco-P
Optionales Zubehör: Wand- und Deckenhalterungen
Garantie: 7 Jahre
Typ: Full-HD PTZ-Kamera mit 20-fach Zoom Objektiv
Eingänge: USB 2.0, USB 3.0, RS232, LAN (RJ45), DC-Stromversorgung
Ausgänge: 1x HDMI, LAN (RJ45)
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (HDMI)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 20-fach optischer Zoom, f=5,5 mm bis 110 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 3,2° bis 55,8°
Schwenkbereich: -170° bis 170° mit 0,1° bis 180° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 80° pro Sekunde
Verschluss: Automatisch oder Manuell
Gegenlicht-Kompensation: bei Bedarf abschaltbar
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Gain/Weißabgleich: Automatisch oder Manuell
Minimale Beleuchtungsstärke: 0,5 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, Pelco-D, Pelco-P
Optionales Zubehör: Wand- und Deckenhalterungen
Garantie: 7 Jahre
VOB/C‑ (ATV) und DIN 18299‑konforme Ausschreibungstext für Josawa 20X‑CAM PTZ‑Kamera:
1. Objekt / Leistung
Lieferung und Inbetriebnahme einer Full‑HD PTZ‑Videokonferenzkamera „Josawa 20X‑CAM“ (auch als 20X‑SDIC/NDIC)
20‑fach optischer Zoom (5,5–110 mm), Full‑HD-Auflösung bis 1080p @ 60 fps, HDMI, SDI, USB 3.0/2.0, LAN (PoE), RS‑232/RS‑485, inklusive Decken-/Wandhalterung, IR-Fernbedienung, 255 Presets und 7 Jahre Garantie
2. Technische Beschreibung
2.1 Kamerasensor & Bildqualität
- CMOS-Sensor, 2,07 MP, Full‑HD-Auflösung bis 1 920×1 080 @ 60 fps
- Unterstützte Formate: 1080p/60/50/30/25 Hz, 1080i/60/50, 720p/60/50/30/25 Hz
- Minimale Beleuchtung bis 0,1–0,5 Lux (AGC aktiv); SNR > 55 dB
- 2D/3D-Rauschreduzierung, WDR, BLC, Auto-/Manuell-Fokus, Weißabgleich
2.2 Optik & Zoom
- Brennweite: 5,5–110 mm (20× optisch), digitaler Zoom 10×
- Sichtfeld: 3,3° (Tele) bis 54,7° (Weitwinkel)
- Blendenbereich: F1.6–F3.5; Autofokus
2.3 PTZ‑Mechanik & Presets
- Pan ±170°, Tilt –30° bis +90°
- Schwenkgeschwindigkeit 0,1–60°/s, Neigungsbereich 0,1–30°/s
- 255 Presets, 10 direkt via Fernbedienung
2.4 Schnittstellen & Videoausgabe
- Videoausgänge: HDMI, 3G‑SDI, USB 3.0 (UVC), USB 2.0
- Netzwerk: LAN mit PoE‑Unterstützung
- Video-Kompression: H.264/H.265; Dual‑Stream
- Protokolle: RTSP, RTMP, ONVIF, GB/T28181
- Steuerung: VISCA IP/RS‑232/RS‑485, Pelco‑D/P, USB‑Fernbedienung
2.5 Stromversorgung & Umweltbedingungen
- Betrieb: 12 V DC ±10 % (max. 12 W) oder PoE
- Betriebstemperatur: –10 °C bis +50 °C, Lager: –10 °C bis +60 °C; Luftfeuchte 20–80 % r.F. im Betrieb
2.6 Mechanische Daten
- Abmessungen: ca. 150×150×168 mm
- Gewicht: ca. 1,4 kg
- Farbe: Schwarz (auch Weiß erhältlich)
2.7 Lieferumfang
- Kamera, Netzteil oder PoE adapter, USB‑Kabel, RS‑232-Kabel, IR‑Fernbedienung, Decken/Wandhalterung, Bedienungsanleitung, Garantiekarte
- 7 Jahre Herstellergarantie
3. VOB/C & DIN 18299 Anforderungen
- Technische Lieferbedingungen: Alle unter Punkt 2 genannten Kameraspezifikationen gelten als verbindlich.
- Material & Ausführung: Robustes Metall-/Kunststoffgehäuse, montagefähig an Decke oder Wand.
- Elektrische Integration: Versorgung per 12 V DC oder PoE; Anschluss von HDMI/SDI/USB-/Ethernet-/Steuerschnittstellen.
- Systemintegration:
- Plug‑and‑Play‑Integration in Konferenzumfelder; Kompatibilität mit Zoom, Teams, Skype, OBS, Barco ClickShare.
- Steuerung über IP und serielle Protokolle.
- Inbetriebnahme & Funktionstest:
- Montage gemäß Anleitung; Testlauf der Videoqualität (Full-HD, 60 fps); Funktionsprüfungen für Zoom, Fokus, PTZ-Fahrten, Presets.
- Bestätigung der Kompatibilität mit nativen Konferenzplattformen.
- Dokumentation: Übergabe von Datenblättern, Konformitätsnachweisen, Montage- und Bedienungsanleitungen, Garantiekarte.
- Garantie: Sieben (7) Jahre ab Abnahme.
- Abrechnung: Pauschal je Einheit gemäß VOB/C Abschnitt 3.
4. Leistungsumfang / Lieferumfang
- Voll ausgestattete Josawa 20X‑CAM mit allen Kabeln, Netzteilen, Halterungen, Fernbedienung
- Fachgerechte Montage (Decken- oder Wandinstallation)
- Anschluss & Integration (HDMI/USB/SDI/LAN)
- Inbetriebnahme und Abnahmeprotokoll mit Tests (Video, PTZ, Schnittstellen, Presets)
- Auslieferung aller relevanten Unterlagen (Handbücher, Zertifikate, Garantiegültigkeit)
5. Technische Kurzform‑Tabelle
- Auflösung: Full‑HD 1080p bis 60 fps
- Optischer Zoom: 20× (5,5–110 mm); digital 10×
- Sichtfeld: 3,3° (Tele) – 54,7° (Weitwinkel)
- PTZ‑Bewegung: Pan ±170°, Tilt –30°…+90°; Schwenk bis 60°/s, Tilt bis 30°/s
- Presets: 255 (davon 10 direkt via IR)
- Videoausgänge: HDMI, 3G‑SDI, USB 3.0/2.0
- Netzwerk/Protokolle: LAN (PoE), RTSP, RTMP, ONVIF, GB/T28181
- Steuerung: VISCA IP/RS‑232/RS‑485, Pelco‑D/P
- Stromversorgung: 12 V DC (max. 12 W) oder PoE
- Klima & Lagerung: –10…+50 °C (Betrieb), –10…+60 °C (Lager); 20–80 % r.F.
- Maße / Gewicht: 150 × 150 × 168 mm; ca. 1,4 kg
- Lieferumfang: Kamera, Netzteil/PoE-Adapter, Kabel, Fernbed., Halterung, Docs
- Garantie: 7 Jahre
