Josawa 30X-SDIC

Josawa 30X-SDIC

Art.Nr.:: 23.10.32
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

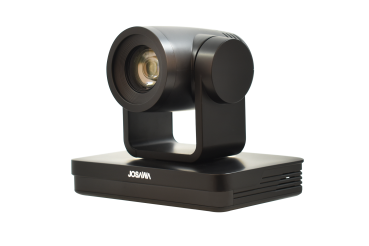

Josawa 30X-SDIC
Die 30X-SDIC besticht durch ihr 30fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre HDMI und 3G-SDI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für die Anbindung an Video-Konferenz Systeme oder auch Anwendungen im Live-Event Bereich.

Des Weiteren ermöglicht die USB 3.0 Schnittstelle eine PC Plug and Play Einbindung und die Nutzung von Soft Clients wie z.B. Skype oder Zoom. Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefern erstklassige Video Qualität. Zusätzlich bietet die 30X-SDIC alle nötigen Steuerfunktionen via RS232, RS485 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle.

Einsatzfall

Zielgruppe: Große Besprechungsräume, Konferenzräume, Live-Streaming-Umgebungen und professionelle Videoproduktionen.
Anwendungsbereiche: Ideal für hybride Meetings, Webinare, Schulungen und Veranstaltungen mit größerem Teilnehmerkreis.
Besonderheiten: 30-facher optischer Zoom ermöglicht präzise Bildausschnitte aus großer Entfernung.

Integration in dein Projekt

Kompatibilität: Vielseitige Anschlussmöglichkeiten (HDMI, 3G-SDI, USB 3.0, LAN) ermöglichen die gleichzeitige Ausgabe von bis zu zwei Video-Streams.
Software-Kompatibilität: Kompatibel mit gängiger Videokonferenzsoftware wie Microsoft Teams, Zoom, Skype und weiteren Soft Clients.
Steuerung: Unterstützt verschiedene Steuerprotokolle (VISCA, PELCO-D/P, ONVIF) für flexible Integration in bestehende Systeme.
Einsatzszenarien: Ideal für Anwendungen, bei denen eine hohe Bildqualität und Flexibilität in der Steuerung erforderlich sind.

Eigenschaften

Produkteigenschaften

1.080p-Video mit einer Bildrate von bis zu 60 fps
30-fach Zoomobjektiv, das Ihnen ein klares und flüssiges Bild liefert
Führende Autofokus-Technologie
Geringes Rauschen und hoher SNR
Ruhiges PTZ
255 Voreinstellungen
Multiple Network Protocol – Unterstützt IP VISCA, ONVIF, RTSP und RTMP
Steuerprotokolle – VISCA IP-, ONVIF-, PELCO-D-, PELCO-C- und VISCA-Standardprotokolle
Sichtfeld 2,34° (Tele) – 65,1° (Weit)

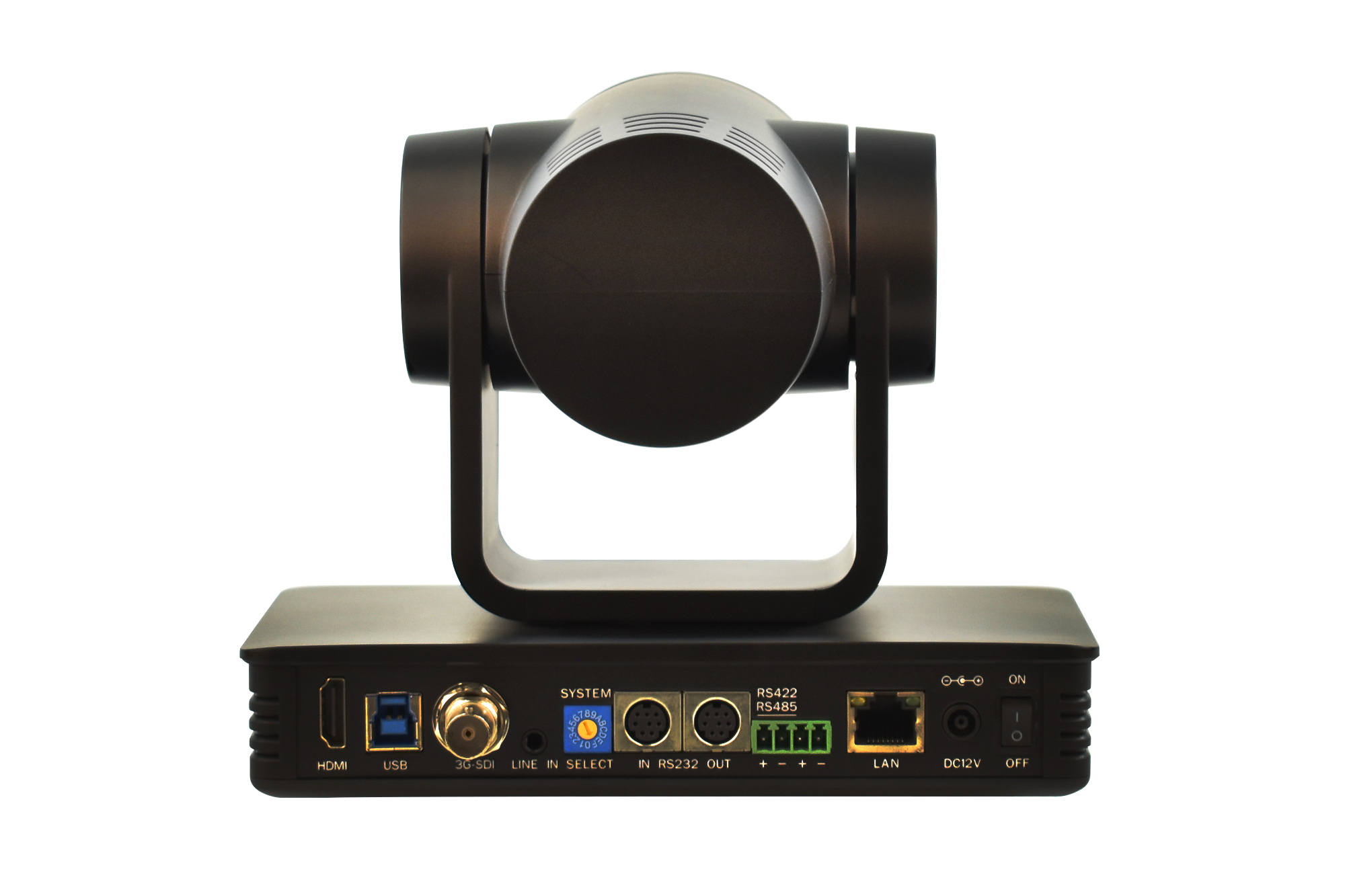

USB 3.0, HDMI, SDI, CVBS, LAN, RS-232, Audioeingang und wird mit einer IR-Fernbedienung geliefert
PC-Steuerung mit Sony Visca- oder Pelco-D/P-Befehlen
12 V DC oder POE-betrieben
Wird entweder mit einer Decken- oder Wandhalterung geliefert
OBS Software Kompatibel
7 Jahre Garantie

Anschlussdiagramm

Ausschreibungstext

VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa 30X-SDI PTZ-Kamera:

1. Allgemeines / Produktspezifikation
Produkt: PTZ-Kamera „Josawa 30XSDI“
Hersteller: Josawa / Trius Pro AV
Verwendungszweck: Schwenk-/Neig- und Zoomkamera zur Videoproduktion in Konferenz-, Übertragungs‑ und Veranstaltungsräumen

2. Technische Merkmale

Bildsensor: 1/1,8″ CMOS, 12 MP, UHD-fähig
Optischer Zoom: 30×; Blende F1.35–4.6; horizontaler Bildwinkel von 60° (Weitwinkel) bis 2° (Tele); Mindestabstand 1,5 m
Digitale Videoausgabe:
- HDMI 2.0: bis 4K 60p
- 3G‑SDI: Full‑HD Formate
- USB‑C Webcam-Modus + IP (NDI®|HX, SRT, RTSP, RTMP, Onvif etc.)

3. PTZ-Steuerung

Schwenken/Neigen: ±170° horizontal, von –30° bis +90° vertikal
Geschwindigkeit: Pan 0,1°–80°/s, Tilt 0,1°–60°/s
Voreinstellungen: 10 per IR, bis zu 128 per RS‑232, Genauigkeit 0,1°
Auto‑Tracking: Unterstützt

4. Videosignal, Kodierung & Netzwerk

Kodierung: H.264 / H.265, variable und konstante Bitrate, 1.024–61.440 kb/s
Netzwerkprotokolle: HTTP, RTSP, RTMP, Onvif, Visca IP/TCP/UDP, Pelco P/D, NDI®|HX
PoE: IEEE 802.3at unterstützt

5. Weitere Funktionen

WDR, BLC, 2D/3D-Rauschunterdrückung, Anti‑Flimmern, Gamma-Anpassung, Spiegel‑/Flip‑Funktion
Weißabgleich: Automatisch, manuell, ATW, Push, Innen/Außen, Farbtemperatur
Belichtung & Fokus & Iris: Automatisch und manuell wählbar

6. Anschlüsse

Videoausgänge: HDMI 2.0, 3G‑SDI, USB‑C, RJ45-Ethernet
Steuerungsschnittstellen: RS‑232, Visca over IP, Serielle Daisy‑Chain
Audioanschlüsse: 3,5 mm Klinke (Line‑In), gegeben über HDMI, SDI, IP

7. Stromversorgung

Eingang: DC 12 V oder PoE+ ~IEEE 802.3at
Leistungsaufnahme: max. 12 W

8. Physische Daten & Umwelt

Maße: ca. 169 × 168 × 167 mm
Gewicht: ca. 1,4 kg
Mindestbeleuchtung: ca. 0,5 Lux

DIN 18299-Kennwerte

DIN A 18299-3–4.3.1 Kameraüberwachung: Flächenbetriebe
Typ: Dynamisch verfahrbare Optik (PTZ)
Auflösung / Sensorgröße: 4K UHD / 12‑Megapixel
Zielspiegelung / Nachführgenauigkeit: ≤ 0,1°
Schwenkradius: ±170°, Neigungswinkel –30°/ +90°
Zoomfaktor: 30×, F-Winkel 60°–2°
Lichtwert: 0,5 Lux
Stromversorgung: 12 V DC oder PoE (IEEE 802.3at)
Schnittstellen: HDMI, SDI, USB‑C, RJ45, RS‑232 (VISCA), Audioline‑In

9. Leistungsbeschreibungstext (VOB/C-konform)
Lieferung und montagefertige Installation einer PTZ‑Videokamera „Josawa 30X-SDI“ gemäß Anlagenbeschreibung.

4K-UHD-Video mit 1/1,8″ CMOS-Sensor (12 MP), 30× optischem Zoom, F1,35–4,6, 60°–2° horizontal
Videoausgabe über HDMI 2.0 (bis 4K 60p), 3G‑SDI (1080p), USB-C Webcam-Modus und IP‑Streaming (NDI®|HX, RTSP/RTMP, Onvif)
PTZ-Motorik: ±170° Schwenken, –30° bis +90° Neigen, 0,1°–80°/s (Pan), 0,1°–60°/s (Tilt), 128 Voreinstellungen per RS‑232, Genauigkeit 0,1°
Auto‑Tracking‑Funktion integriert; Weißabgleich, Belichtung, Fokus und Iris manuell/automatisch
Unterstützte Videocodecs H.264/H.265, Bitratenregelung (VBR/CBR), Netzwerkprotokolle HTTP, RTSP, RTMP, Onvif, Visca (IP/Seriell), Pelco P/D; PoE+
Analoge Audio-Line‑In-Buchse (3,5 mm), Audioübertragung über alle digitalen Ausgänge
Stromversorgung 12 V DC oder PoE+ (IEEE 802.3at), max. 12 W Verbrauch; min. Beleuchtung 0,5 Lux
Funk‑ & Schockbeständig für Innenräume, Gewicht ca. 1,4 kg
Steueroptionen IR-Fernbedienung, RS‑232, IP‑Visca; Flip/Spiegel-/Freeze-/WDR/BLC-/Gamma-/2D-/3D-Rauschunterdrückung Funktionen

10. Leistungsort & Inbetriebnahme

Montage an vorhandene Decken- oder Wandhalterung.
Konfiguration aller Betriebsparameter: Netzwerkanbindung, Steuerfunktion, Voreinstellungen, NDI®|HX‑Aktivierung, Auto‑Tracking‑Kriterien.
Funktionsnachweis mit Bildsignalprüfung aller Video- und Audio-Ausgänge sowie Steuerbarkeit.

GAEB-Position

GAEB‑Kurztextposition für Josawa 30X-SDIC, Art.-Nr. 23.10.32
Liefern und betriebsfertig montieren einer Full‑HD PTZ‑Videokamera „Josawa 30X‑SDIC“ mit 30‑fach optischem Zoom, Autofokus und mehreren Video‑ und Schnittstellenausgängen zur Integration in Videokonferenz‑, Streaming‑ und Medientechnik‑Systeme.

Kamera mit hochauflösendem CMOS‑Sensor zur Ausgabe von Full‑HD‑Video in bis zu 60 fps, simultanen Video‑Streams über SDI, HDMI und LAN/IP‑Streaming sowie USB‑Schnittstelle. Unterstützt gängige Steuer‑ und Netzwerkprotokolle zur Fernsteuerung und Netzwerkintegration. Mit Preset‑Speicherfunktion, Auto‑Fokus, Wide‑Dynamic‑Range‑Funktionen und automatischem Weißabgleich.

Inklusive Netzteil oder PoE‑Einspeisung, IR‑Fernbedienung, Decken‑/Wandhalterung sowie Anschlusskabel und betriebsfertiger Übergabe.

Technische Mindestanforderungen:

Auflösung: Full‑HD 1920 × 1080 p bis 60 fps über HDMI/3G‑SDI/IP‑Streaming.
Videoausgänge & Schnittstellen: HDMI, 3G‑SDI, USB 3.0, LAN (RJ45) mit IP‑Streaming.
Optischer Zoom: 30× mit digitaler Zoom‑Funktion; horizontales Sichtfeld ca. 65,1 ° (Weit) bis 2,34 ° (Tele).
Sensor: 1/2,8″ CMOS mit ca. 2,07 MP effektiver Auflösung.
Steuer‑ und Netzwerkprotokolle: VISCA (IP/Seriell), ONVIF, RTSP, RTMP, PELCO‑D, PELCO‑C.
PTZ‑Mechanik: ± 170° Schwenk, –30° bis +90° Neigung, 255 Preset‑Positionen.
Videofunktionen: WDR, BLC, Weißabgleich auto/manuell, 2D/3D Rauschunterdrückung.
Audioeingang: 3,5 mm Line‑In (über digitale Ausgänge / IP‑Stream).
Stromversorgung: 12 V DC oder PoE+ (IEEE 802.3at), max. ca. 12 W.
