JT Motors Rollo Pro Electric - 1:1/200x200
JT Motors Cineroll Pro Electric - 1:1/200x200
Vollständig offener Zugang zu der Leinwandoberfläche
Verstärktes Design der Halterungen ab einer Breite von 330 cm

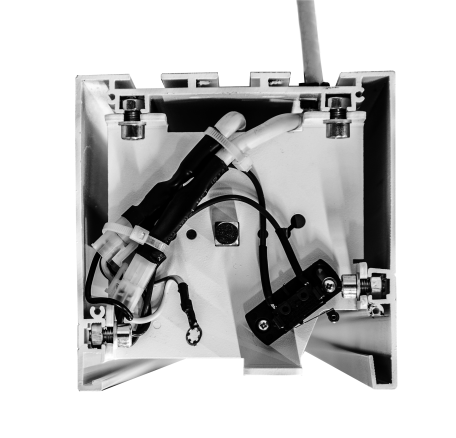

Elektrischer Anschluss mit zusätzlichem Mikroschalter
- Das Aluminiumschutzgehäuse ist pulverbeschichtet in der Farbe: RAL 9003, quadratisches Gehäuse 10,5 x 10,5 cm bis 300 cm Breite, größere Größen 13 x 13 cm.
- Stahlwickelrohr 60 mm (bis 300 cm Breite), 76 mm (bis zu einer Breite von 350 cm) oder 89 mm (Breite 400 cm).
- Varia-Montagesystem (VMS) zur direkten Installation an Wänden oder Decken.
- Einfache Installation durch Einrastvorrichtung mit Verriegelungsmechanismus; das macht die Befestigungspunkte der Bildwände an die Strukturbedingungen der Räume anpassbar. Das VMS-System ermöglicht die individuelle Positionie-
- rung der Montagewinkel über die gesamte Länge des Gehäuses mittels einer T-Nut-Führung in die Oberseite des Gehäuses integriert.
- Universalbefestigungen an Wand oder Decke ab 330 cm Breite mit verstärktes Design für die Sicherheitsinstallation.
- Vollständiger offener Zugang zur Projektionsfläche durch die untere Endklappe ohne dass eine Inspektionsöffnung erstellt werden muss (offener Zugang).
- Einfache und sichere Handhabung durch automatischen Endschalter bei eingeschaltetem Bildwände auf und ab gerollt.
- Motor mit geräuschlosem Getriebe, die obere Endposition ist ebenfalls Ausgestattet mit einem zusätzlichen Mikroschalter, der die Oberfläche eliminiert Maßänderungen aufgrund von Temperatur und Luftfeuchtigkeit.
- Das trapezförmige Bodengewichtsprofil schließt das Schutzgehäuse Spülen mit einem Mikroschalter beim Aufrollen der Bildwändoberfläche.
- Optimierte Ebenheit der Bildwändoberfläche Blankora Supra durch eine Kante Stabilisator, der auf der Rückseite der Bildwändoberfläche beschichtet wird.
- Einbaurahmen BASIC und PLUS als optionales Zubehör
Vollständig offener Zugang zu der Leinwandoberfläche
Verstärktes Design der Halterungen ab einer Breite von 330 cm
Elektrischer Anschluss mit zusätzlichem Mikroschalter
Hinweis: Dieser Artikel dient der reinen Veranschaulichung für unseren WebShop!
Da in den meisten Fällen ein projektbezogenes Sondermaß benötigt wird, bietet es sich an, nicht alle verschiedenen Modellvarianten im Shop abzubilden.
Bitte sendet Eure Anfragen (hier Projektionsfläche [Ratio], Farbe, Befestigung, Behang) direkt an die folgende E-Mail-Adresse: proav@trius-vertrieb.de
Innerhalb von ca. 24 Stunden erhält man ein maßgenschneidertes und damit projektbezogenes Angebot! Folgende Maße sind Standard und generell kurzfrsitig lieferbar:
Da in den meisten Fällen ein projektbezogenes Sondermaß benötigt wird, bietet es sich an, nicht alle verschiedenen Modellvarianten im Shop abzubilden.
Bitte sendet Eure Anfragen (hier Projektionsfläche [Ratio], Farbe, Befestigung, Behang) direkt an die folgende E-Mail-Adresse: proav@trius-vertrieb.de
Innerhalb von ca. 24 Stunden erhält man ein maßgenschneidertes und damit projektbezogenes Angebot! Folgende Maße sind Standard und generell kurzfrsitig lieferbar:
| Modul | Modellbezeichnung | Abmessungen (cm) (B x H) | Format | Projektionsfläche |
| 200 | Cineroll PRO Electric | 200 x 200 | 1:1 | Blankora Supra |
| Cineroll PRO Electric | 200 x 150 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 200 x 152 / 192 x 144 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 200 x 142 / 192 x 108 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 200 x 154 / 192 x 120 | 16:10 | Blankora Supra | |
| 240 | Cineroll PRO Electric | 240 x 240 | 1:1 | Blankora Supra |
| Cineroll PRO Electric | 240 x 180 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 240 x 182 / 232 x 174 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 240 x 165 / 232 x 131 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 240 x 179 / 232 x 145 | 16:10 | Blankora Supra | |
| 270 | Cineroll PRO Electric | 270 x 270 | 1:1 | Blankora Supra |
| Cineroll PRO Electric | 270 x 205 / 262 x 197 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 270 x 181 / 262 x 147 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 270 x 198 / 262 x 164 | 16:10 | Blankora Supra | |
| 300 | Cineroll PRO Electric | 300 x 300 | 1:1 | Blankora Supra |
| Cineroll PRO Electric | 300 x 225 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 300 x 227 / 292 x 219 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 300 x 198 / 292 x 164 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 300 x 217 / 292 x 183 | 16:10 | Blankora Supra | |
| 330 | Cineroll PRO Electric | 330 x 250 / 322 x 242 | 4:3 | Blankora Supra |
| Cineroll PRO Electric | 330 x 215 / 322 x 181 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 330 x 235 / 322 x 201 | 16:10 | Blankora Supra | |
| 350 | Cineroll PRO Electric | 350 x 265 / 342 x 257 | 4:3 | Blankora Supra |
| Cineroll PRO Electric | 350 x 226 / 342 x 192 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 350 x 248 / 342 x 214 | 16:10 | Blankora Supra | |
| 400 | Cineroll PRO Electric | 400 x 300 | 4:3 | Blankora Supra |
| Cineroll PRO Electric | 400 x 250 | 16:10 | Blankora Supra | |
| Cineroll PRO Electric | 400 x 302 / 392 x 294 | 4:3 | Blankora Supra | |
| Cineroll PRO Electric | 400 x 254 / 392 x 220 | 16:9 | Blankora Supra | |
| Cineroll PRO Electric | 400 x 279 / 392 x 245 | 16:10 | Blankora Supra |
Leinwand
_Onlinebutton.jpg)
Präsentationsblatt
Präsentationsblatt
Blankora Supra
VOB/C- und DIN 18299-konforme Ausschreibungstext für JT Motors Cineroll Pro Electric 1:1 – 200 × 200 cm:
Allgemeines
Produkt: Motorisierte Rollbildleinwand JT Motors Cineroll Pro Electric im Format 200 × 200 cm (Seitenverhältnis 1:1), Art.-Nr. 65.08.01.
Anwendungsbereich: Festmontage in Seminarräumen, Klassenzimmern, Auditorien oder kulturellen Veranstaltungsorten zur visuellen Projektion – motorisch betrieben.
Technische Daten
- Format (B×H): 200 × 200 cm, Seitenverhältnis 1:1
- Aluminiumgehäuse: Pulverbeschichtet in RAL 9003, quadratisches Profil 10,5 × 10,5 cm für Breiten bis 300 cm
- Wickelrohr: Stahlrohr Ø 60 mm
- Montagesystem: Varia-Montagesystem (VMS) mit T-Nut-Schiene zur flexiblen Wand- oder Deckeninstallation
- Endlagenabschaltung: Automatischer Endschalter oben und unten, einschließlich zusätzlichem Mikroschalter zur Größenkompensation bei Temperatur- und Feuchtigkeitsschwankungen
- Bodenprofil: Trapezform mit Gewichtsstange, Übergangsbereich bündig mit Gehäuse, integrierter Mikroschalter
- Zugriff zur Fläche: Untere Endklappe erlaubt vollständigen Zugang zur Projektionsfläche ohne zusätzliche Öffnung nötig
- Motor: 230 V/50 Hz Rohrmotor mit geräuscharmem Getriebe und Thermoschutz
- Bezug: Blankora Supra, optimiert für Ebenheit der Bildfläche
- Sicherheitsverstärkung: Verstärkte Halterungen bei Breiten ≥ 330 cm (hier nicht relevant)
- Lieferzeit: tba.
Lieferumfang
Motorisierte Rollbildleinwand Cineroll Pro Electric 200 × 200 cm
Pulverbeschichtetes Aluminiumgehäuse mit VMS-Schiene
Integrierter 230 V Rohrmotor mit Endlagenschaltern
Wand‑/Deckenhalterung nach VMS-System
Bedienungs- und Montageanleitung
Funktionale Anforderungen
- Elektrische Aus- und Einrollung für komfortable Bedienung.
- Flexible Montage via VMS-T-Nut, zur optimalen Anpassung an Raumstruktur.
- Planebene Bildfläche unterstützt durch Blankora Supra Bezug und Mikroschalter-gesteuertes Bodenprofil.
- Sichere Endlagensteuerung mit doppelt abgesicherter Schaltung (Thermoschutz, Endschalter).
- Servicefreundliche Revisionsmöglichkeit dank abnehmbarer Endklappe.
- Geräuscharmer Betrieb, thermisch geschützter Rohrmotor.
- Lieferbereitschaft innerhalb einer Woche, Serienstandards gegeben.
Einbau- und Betriebshinweise
- Montage an tragfähiger Wand oder Decke unter Nutzung des VMS-Systems und der Halterungsschiene.
- Elektrischer Anschluss durch Elektrofachkraft an 230 V/50 Hz.
- Justage der Endlagen und Kontrolle der Mikroschalter.
- Überprüfung der Bildflächenplanität, Funktion und Geräuschpegel nach Installation bei geöffneter Endklappe.
Qualität & Normen
- Hersteller: JT Motors s.r.o. (CZ) / Vertrieb: TRIUS Pro-AV
- Normenkonform: Technische Daten laut Herstellerangaben; Einbau und Betrieb nach VOB/C und DIN 18299 vorausgesetzt
- Oberflächenqualität: Hochwertige Blankora Supra Projektionsfläche
- Sicherheits- und Betriebsstände: Thermoschutz, doppelte Endschalter & geräuscharmer Motor
JT Motors s.r.o. • Jablonecka 46/34 • CZ 460 05 Liberec V - Kristianov • info@jtmotors.cz
