Pleneo RoomDesign Pro Ceiling (Arctic White)
Pleneo RoomDesign Pro Ceiling (Artic White)
Der Pleneo RoomDesign Pro In-Ceiling Speaker ist ein leistungsstarker 2-Wege-Deckenlautsprecher, der speziell für größere und komplexere Räume konzipiert wurde. Er liefert gleichmäßigen, raumfüllenden Klang, sodass jede Stimme, jedes Wort und jede musikalische Nuance selbst in großen oder multi-Lautsprecher-Umgebungen klar und verständlich bleibt.
Dank der flexiblen Impedanzmodi (Low- und High-Z) und der Möglichkeit, mit langen Kabelstrecken zu arbeiten, lässt sich der Lautsprecher problemlos in professionelle Raumlayouts integrieren. In Kombination mit Pleneo RoomAmp Verstärkern bietet er eine zentral gesteuerte Verstärkung, Verwaltung und Überwachung, die Installation und Systembetrieb deutlich vereinfacht.
Mit seinem klaren, ausgewogenen Klangprofil ist der Lautsprecher für Sprache, Musik und hybride Medienanwendungen optimiert. Die ästhetische, architektonische Bauform mit magnetischer, überstreichbarer Grill-Abdeckung fügt sich dezent in moderne Innenräume ein und ist sowohl in weiß als auch schwarz erhältlich. Optional sorgt die Ceiling Tile Grille (ROOMDESIGN-C-TA) für eine Drop-In-Montage ohne Deckenschnitt, wodurch die Installation besonders sauber und schnell gelingt.

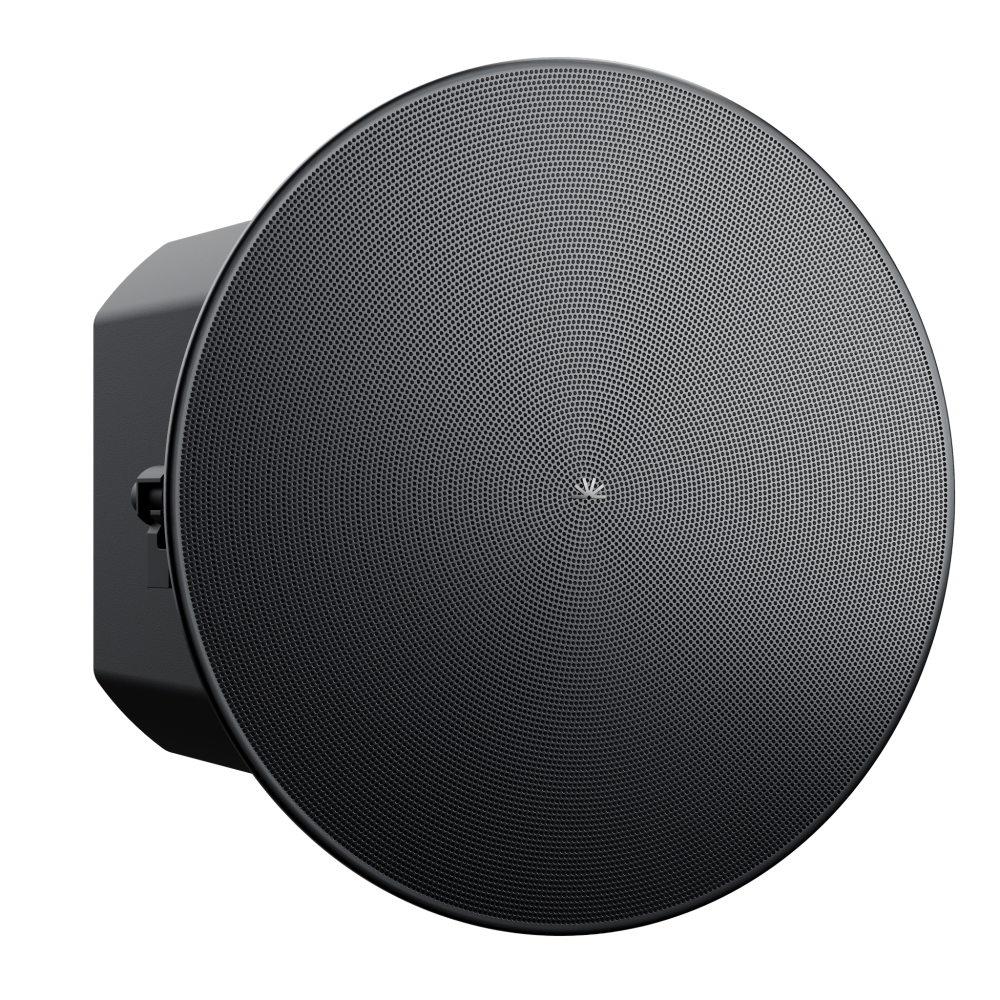

Hinweis: Aktuelle Abbildung mit Abdeckung in Carbon Black!
Der Pleneo RoomDesign Pro In-Ceiling Speaker ist ein leistungsstarker 2-Wege-Deckenlautsprecher, der speziell für größere und komplexere Räume konzipiert wurde. Er liefert gleichmäßigen, raumfüllenden Klang, sodass jede Stimme, jedes Wort und jede musikalische Nuance selbst in großen oder multi-Lautsprecher-Umgebungen klar und verständlich bleibt.
Dank der flexiblen Impedanzmodi (Low- und High-Z) und der Möglichkeit, mit langen Kabelstrecken zu arbeiten, lässt sich der Lautsprecher problemlos in professionelle Raumlayouts integrieren. In Kombination mit Pleneo RoomAmp Verstärkern bietet er eine zentral gesteuerte Verstärkung, Verwaltung und Überwachung, die Installation und Systembetrieb deutlich vereinfacht.
Mit seinem klaren, ausgewogenen Klangprofil ist der Lautsprecher für Sprache, Musik und hybride Medienanwendungen optimiert. Die ästhetische, architektonische Bauform mit magnetischer, überstreichbarer Grill-Abdeckung fügt sich dezent in moderne Innenräume ein und ist sowohl in weiß als auch schwarz erhältlich. Optional sorgt die Ceiling Tile Grille (ROOMDESIGN-C-TA) für eine Drop-In-Montage ohne Deckenschnitt, wodurch die Installation besonders sauber und schnell gelingt.

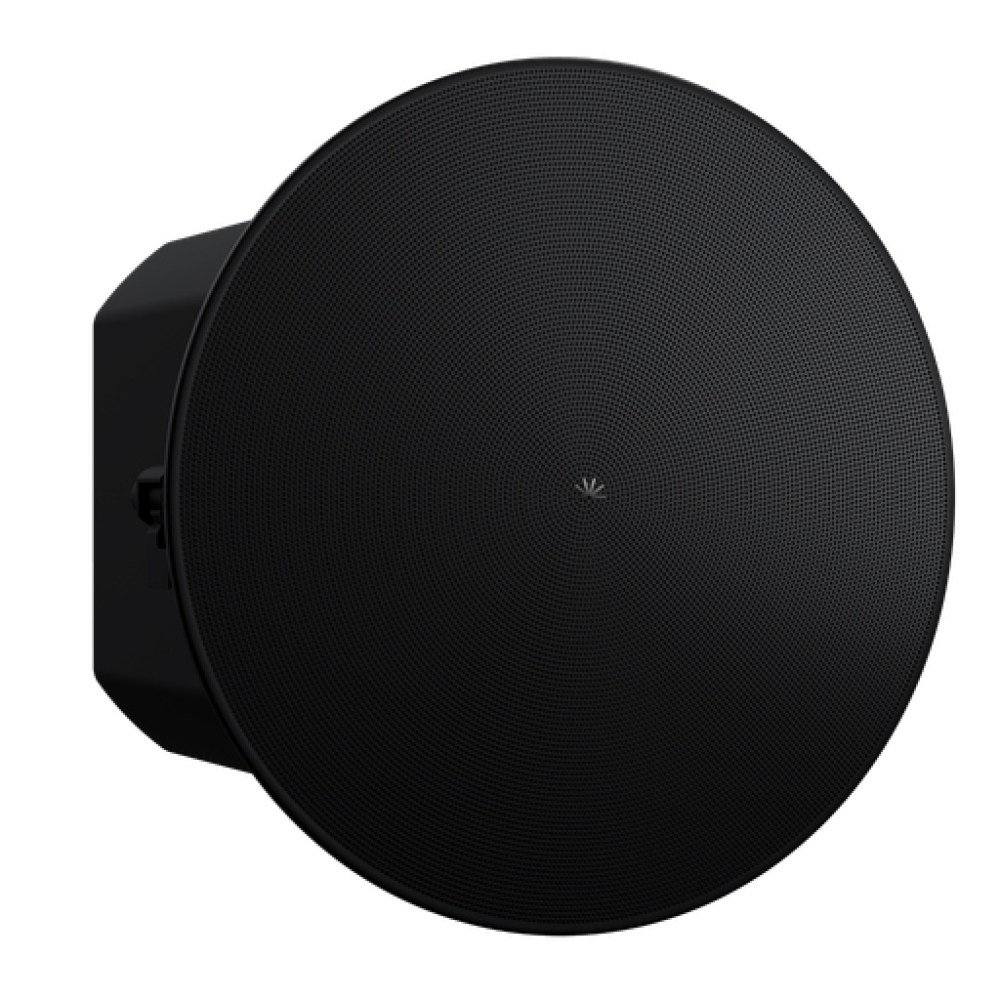

Hinweis: Aktuelle Abbildung mit Abdeckung in Carbon Black!
Eigenschaften
- Raumfüllender Klang für große oder komplexe Räume
- Gleichmäßige Abdeckung und hohe Sprachverständlichkeit
- 2-Wege-System: 6,5″ Mid-Woofer + 1″ Hochtöner
- Hohe und niedrige Impedanz für flexible Layouts und lange Kabelwege
- Konstante Spannung wählbar: 70 V / 100 V
- Optimiert für Sprache und Musik
- PoE (Power over Ethernet) – Strom und Audio über ein Kabel
- Flexible Montage: deckenintegriert, kompatibel mit optionaler Drop-In Ceiling Tile Grille
- Architektonische, unauffällige Optik
- AI AutoDeploy unterstützt (in Verbindung mit Pleneo Device Hub)
- Farblich abgestimmt: weißer oder schwarzer Grill
- Raumübergreifendes Management über Pleneo Cloud
- Ingress Protection IP34 für Staub- und Spritzwasserschutz
- 1× Paar Pleneo RoomDesign In-Ceiling Speaker
- 1× Magnetischer Grill (überstreichbar, Sicherheitsseil enthalten)
- 1× C-Ring für Deckenmontage
- 1× Tile Rails für Deckeneinbau
VOB/C und DIN18299-konformer Ausschreibungstext für Pleneo RoomDesign Pro Ceiling in Arctic White
1. Allgemeines / Leistungsumfang
Gegenstand dieser Leistung ist die Lieferung, Montage und Inbetriebnahme des In‑Ceiling‑Lautsprechersystems „Pleneo RoomDesign Pro Ceiling (Arctic White)“ inklusive aller notwendigen Befestigungsteile, Anschlussmaterialien, Montage‑ und Funktionsprüfungen sowie der vollständigen Dokumentation.
Der Lautsprecher ist ein leistungsfähiger 2‑Wege‑Deckenlautsprecher, konzipiert für professionelle Beschallung großer oder akustisch anspruchsvoller Räume mit gleichmäßigem, raumfüllendem Klang und hoher Sprachverständlichkeit. Die Installation erfolgt deckenintegriert mit optionaler Drop‑In‑Montage.
Die Leistung umfasst:
- Lieferung der Geräte und Montageteile,
- fachgerechte mechanische Montage und elektrischen Anschluss,
- Funktionstests und Abnahme,
- Bereitstellung aller relevanten technischen Unterlagen (Datenblätter, Bedienungs‑ und Montageanleitungen).
2. Technische Anforderungen / Mindestleistungen
2.1 Funktion und Betriebsparameter
- Systemtyp: 2‑Wege In‑Ceiling‑Lautsprecher bestehend aus 6,5″ Mid‑Woofer und 1″ Hochtöner.
- Frequenzgang: 68 Hz – 20 kHz (–3 dB); erweiterter Bereich 50 Hz – 25 kHz (–10 dB).
- Empfindlichkeit: 88 dB SPL (2,83 V / 1 m).
- Maximaler Schalldruck: 105 dB SPL (60 W / 1 m).
- Abstrahlverhalten: ca. 130° konisch.
- Impedanzmodi: Low‑Z (8 Ω nominal / 6,5 Ω min) und Konstantspannung 70 V / 100 V.
- Eingang: RJ45.
- Leistungsaufnahme: 60 W RMS (IEC‑Rauschen, 2 Std.).
- Montagedaten: Cut‑Out‑Durchmesser: 254 mm; Montagetiefe: 220 mm.
- Einsatz: Optimiert für Sprache, Musik und hybride Medienanwendungen.
2.2 Materialien / Bauart / Schutz
Gehäuse: Pulverbeschichteter, gestanzter Stahl.
Grill: Magnetischer Stahl, überstreichbar, mit Sicherheitsfangseil.
Schallwand: PC‑ABS, UL94 V‑0 zertifiziert.
Schutzart: IP34 für Staub‑ und Spritzwasserschutz.
Betriebstemperatur: –20 °C bis +50 °C.
Sicherheitsnorm: IEC 62368‑1, CE, RoHS, REACH; WEEE.
Farbe: Arctic White.
3. Lieferumfang
Der Lieferumfang muss mindestens enthalten:
1× Paar Pleneo RoomDesign Pro Ceiling‑Lautsprecher (Arctic White).
Magnetische, überstreichbare Grills inklusive Sicherheitsseil.
C‑Rings & Tile Rails für Deckenmontage (inkl. Drop‑In‑Montagemöglichkeit).
Euro‑Block‑Verbinder oder äquivalente Anschlussklemmen.
Montage‑ und Betriebsanleitungen sowie technische Datenblätter.
Magnetische, überstreichbare Grills inklusive Sicherheitsseil.
C‑Rings & Tile Rails für Deckenmontage (inkl. Drop‑In‑Montagemöglichkeit).
Euro‑Block‑Verbinder oder äquivalente Anschlussklemmen.
Montage‑ und Betriebsanleitungen sowie technische Datenblätter.
4. Montage und Inbetriebnahme
- Montage: Fachgerecht deckenintegriert unter Berücksichtigung statischer und brandschutztechnischer Bedingungen einschließlich optionaler Drop‑In‑Montage.
- Anschluss: Anschluss an vorhandene Audio‑/PA‑Anlage inkl. RJ45‑Verdrahtung nach IT‑/Audio‑Standards.
- Funktionstest: Lautsprecher in Betrieb nehmen, Pegel‑ und Klangprüfung durchführen und Abnahmeprotokoll erstellen.
5. Normen, Qualitäts‑ und Sicherheitsanforderungen
- Die Leistung ist entsprechend den Allgemeinen Technischen Vertragsbedingungen der VOB/C auszuführen.
- Leistungsbeschreibung und Ausführung orientieren sich an DIN 18299 – Leistungsbeschreibung für Bauleistungen.
- Eingesetzte Komponenten müssen CE‑konform und nach den einschlägigen europäischen Sicherheits‑ und Umwelt‑Normen zertifiziert sein (u. a. IEC 62368‑1, RoHS, REACH, WEEE).
6. Gewährleistung / Support
- Der Auftragnehmer leistet mindestens 24 Monate Gewährleistung ab Abnahme inklusive Verfügbarkeit von Ersatzteilen und technischer Dokumentation.
- Angaben zu technischem Support, optionalen Garantie‑ oder Servicepaketen sind im Angebot auszuweisen.
Technische Daten
Systemtyp: 2-Wege In-Ceiling Speaker (6,5″ Woofer + 1″ Tweeter)
Frequenzgang (-3 dB): 68 Hz – 20 kHz
Frequenzbereich (-10 dB): 50 Hz – 25 kHz
Empfindlichkeit: 88 dB SPL (2,83 V / 1 m)
Maximaler Schalldruck: 105 dB SPL (60 W / 1 m)
Nominale Abdeckung: 130° konisch
Impedanz Modi: Low-Z (8 Ω nominal / 6,5 Ω min), Constant Voltage 70 V / 100 V
Leistungsaufnahme: 60 W RMS (IEC-Rauschen, 2 Std.)
Crossover: 2nd-order LPF / 3rd-order HPF
Directivity Index: 8 dB
Verstärkung: Extern (RoomAmp oder gleichwertig)
Eingang: RJ45
Cut-Out Durchmesser: 254 mm
Montagetiefe: 220 mm
Gehäusematerial: Pulverbeschichteter, gestanzter Stahl
Grill: Magnetischer Stahl, überstreichbar, Sicherheitsfangseil enthalten
Schallwandmaterial: PC-ABS, UL94 V-0 zertifiziert
Ingress Rating: IP34
Betriebstemperatur: -20 °C bis +50 °C
Sicherheit: IEC 62368-1
Konformität: CE, RoHS, REACH
Umwelt: WEEE
Abmessungen: 284 × 220 mm
Gewicht: 8,6 kg
Systemtyp: 2-Wege In-Ceiling Speaker (6,5″ Woofer + 1″ Tweeter)
Frequenzgang (-3 dB): 68 Hz – 20 kHz
Frequenzbereich (-10 dB): 50 Hz – 25 kHz
Empfindlichkeit: 88 dB SPL (2,83 V / 1 m)
Maximaler Schalldruck: 105 dB SPL (60 W / 1 m)
Nominale Abdeckung: 130° konisch
Impedanz Modi: Low-Z (8 Ω nominal / 6,5 Ω min), Constant Voltage 70 V / 100 V
Leistungsaufnahme: 60 W RMS (IEC-Rauschen, 2 Std.)
Crossover: 2nd-order LPF / 3rd-order HPF
Directivity Index: 8 dB
Verstärkung: Extern (RoomAmp oder gleichwertig)
Eingang: RJ45
Cut-Out Durchmesser: 254 mm
Montagetiefe: 220 mm
Gehäusematerial: Pulverbeschichteter, gestanzter Stahl
Grill: Magnetischer Stahl, überstreichbar, Sicherheitsfangseil enthalten
Schallwandmaterial: PC-ABS, UL94 V-0 zertifiziert
Ingress Rating: IP34
Betriebstemperatur: -20 °C bis +50 °C
Sicherheit: IEC 62368-1
Konformität: CE, RoHS, REACH
Umwelt: WEEE
Abmessungen: 284 × 220 mm
Gewicht: 8,6 kg
GEAB‑Position als Kurztextversion für Pleneo RoomDesign Pro Ceiling (Artic White)
Pos.-Nr.: ___
Menge: ___ Stk.
Einheit: Stk.
Passiver Deckeneinbaulautsprecher zur Verwendung in medientechnischen Beschallungssystemen von Konferenz‑, Schulungs‑ und Besprechungsräumen, geeignet für Sprach‑ und Multimediaübertragung.
Ausführung als 2‑Wege‑Deckeneinbaulautsprecher mit koaxialem Lautsprechersystem und gleichmäßiger Schallabstrahlung zur hohen Sprachverständlichkeit. Geeignet für Neubau‑ und Sanierungsprojekte mit abgehängten Decken.
Mit umschaltbarer Impedanz für den Betrieb an Niederohm‑ oder 70 V/100 V‑Beschallungsanlagen zur Integration in professionelle AV‑Verstärkersysteme und zentrale Steuerungen.
Technische Merkmale:
Fabrikat: TRIUS ProAV / Pleneo
Typ: RoomDesign Pro Ceiling Arctic White oder gleichwertig
Pos.-Nr.: ___
Menge: ___ Stk.
Einheit: Stk.
Passiver Deckeneinbaulautsprecher zur Verwendung in medientechnischen Beschallungssystemen von Konferenz‑, Schulungs‑ und Besprechungsräumen, geeignet für Sprach‑ und Multimediaübertragung.
Ausführung als 2‑Wege‑Deckeneinbaulautsprecher mit koaxialem Lautsprechersystem und gleichmäßiger Schallabstrahlung zur hohen Sprachverständlichkeit. Geeignet für Neubau‑ und Sanierungsprojekte mit abgehängten Decken.
Mit umschaltbarer Impedanz für den Betrieb an Niederohm‑ oder 70 V/100 V‑Beschallungsanlagen zur Integration in professionelle AV‑Verstärkersysteme und zentrale Steuerungen.
Technische Merkmale:
- Passiver 2‑Wege‑Deckeneinbaulautsprecher
- Für Sprach‑ und Multimediawiedergabe
- Umschaltbare Impedanz (z. B. 8 Ohm / 70 V / 100 V)
- Gleichmäßige Schallverteilung
- Montage in abgehängten Decken
- Farbe: Arctic White
Fabrikat: TRIUS ProAV / Pleneo
Typ: RoomDesign Pro Ceiling Arctic White oder gleichwertig
