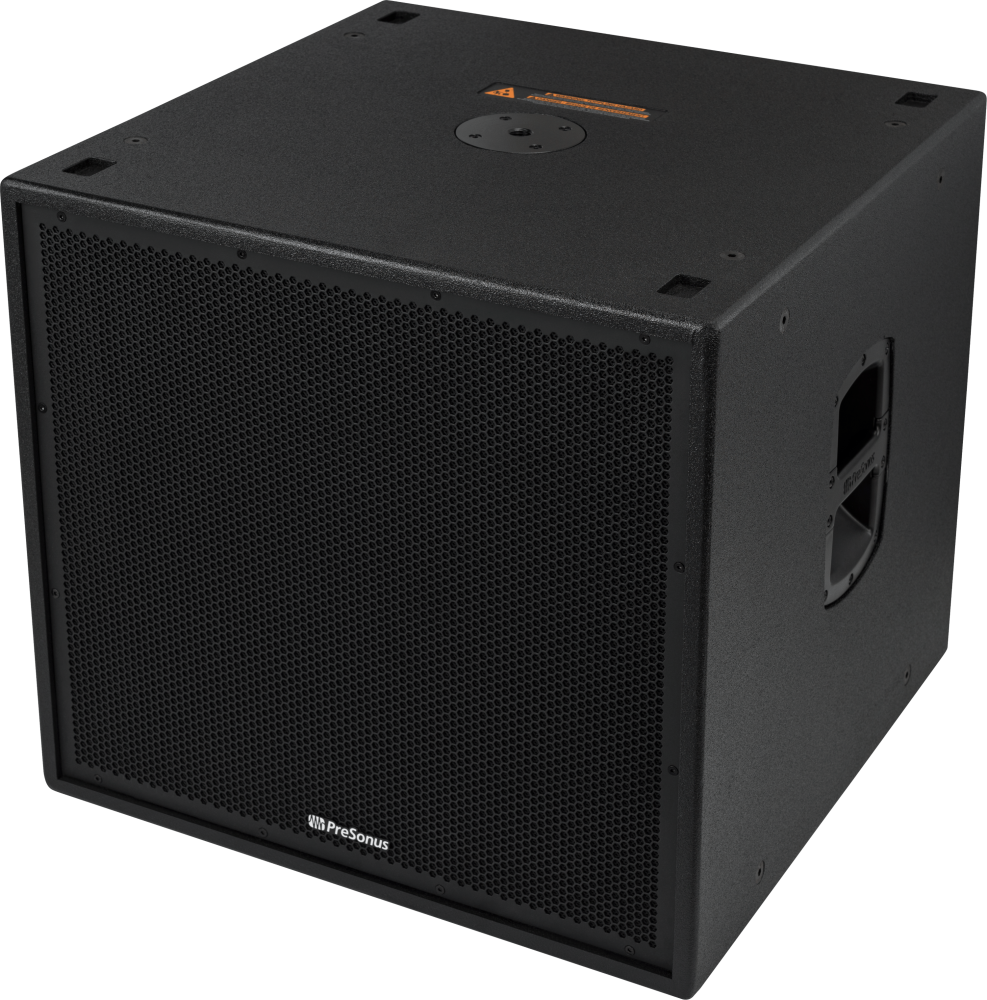

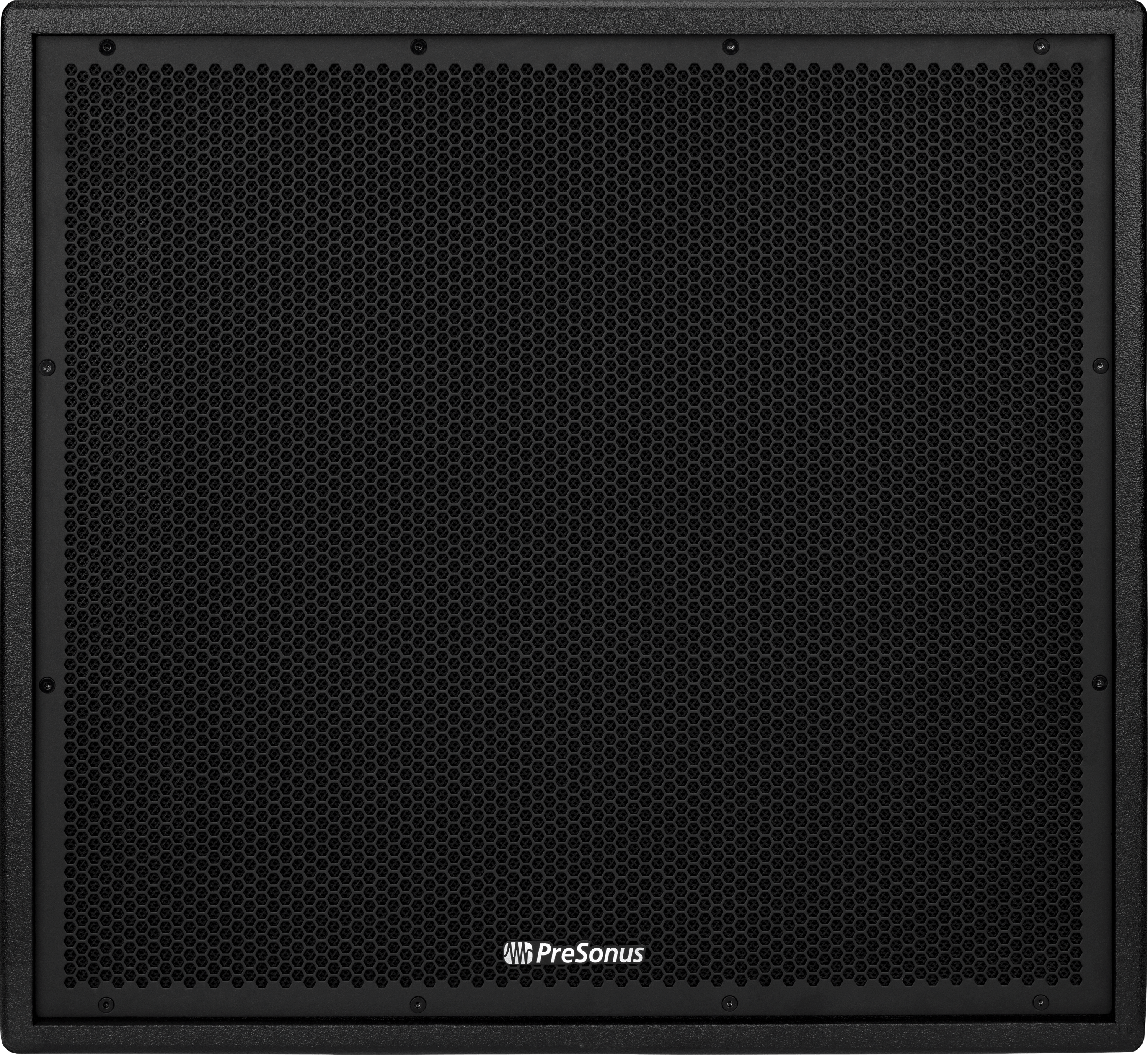

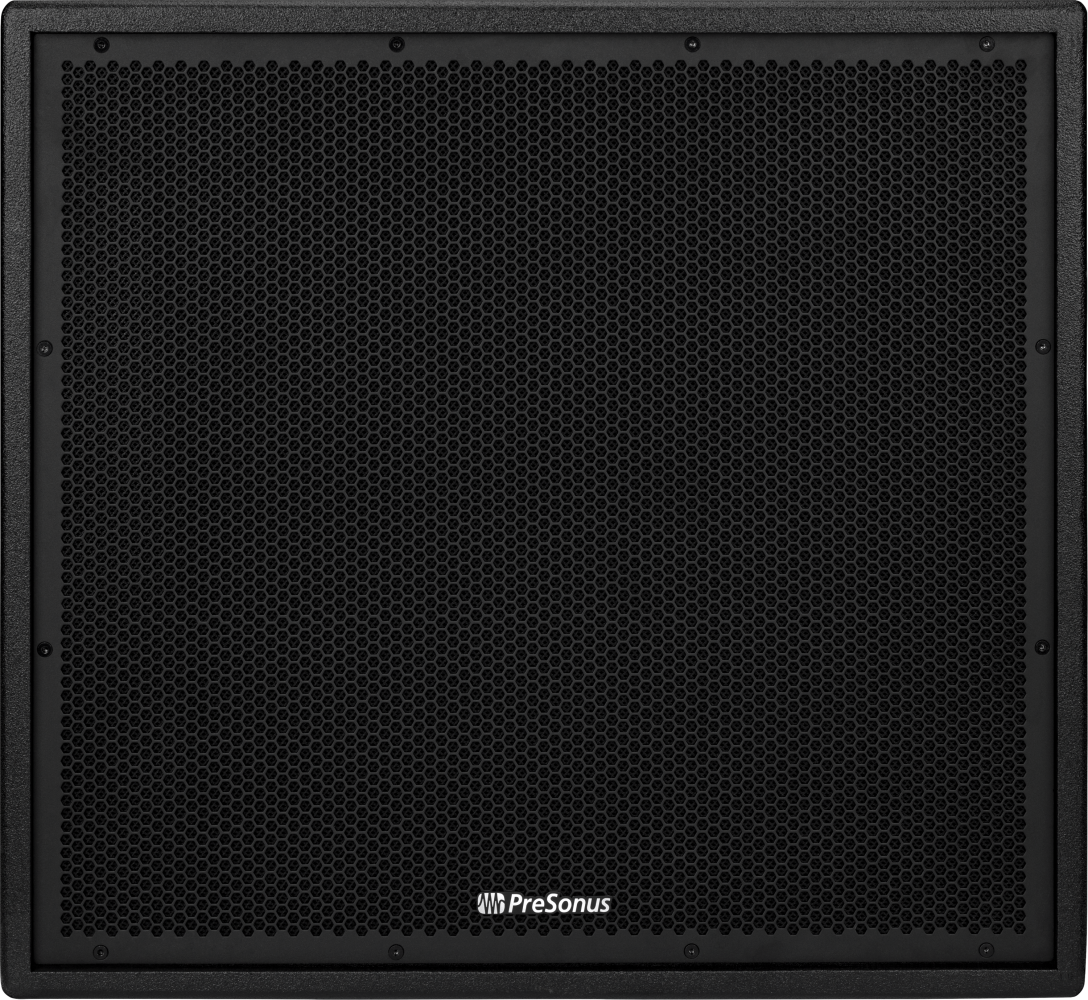

PreSonus CDL SUB18
PreSonus CDL SUB18
Ob als kraftvolle Erweiterung deiner Fullrange-Lautsprecher oder als perfekte Ergänzung zu den Constant-Directivity-Systemen der PreSonus® CDL-Serie – der aktive CDL Sub18 liefert dir eine straffe, präzise und druckvolle Basswiedergabe. Angetrieben von einer integrierten 2.000 W Class-D Endstufe, sorgt das speziell entwickelte Bassreflexgehäuse für maximale Effizienz und Performance – bei gleichzeitig kompakten Abmessungen.
Im Inneren arbeitet ein leistungsstarker 18"-Tieftöner mit 4"-Schwingspule und 7 mm Auslenkungsreserve – für mehr Luftbewegung, spürbaren Schalldruck und fein definierte Tieffrequenzen. So erhältst du ein solides Fundament für jedes Soundsystem, egal ob für Festinstallationen oder den mobilen Einsatz.
Du kannst den CDL Sub18 flexibel einsetzen: geflogen, gestackt oder bodengestützt – kombiniert mit einem CDL12P oder CDL10P entsteht ein vollständiges PA-System mit durchgängig homogener Wiedergabe über den gesamten Frequenzbereich. Über die integrierte Stativaufnahme konfigurierst du Groundstacks mit bis zu zwei Topteilen der CDL-Serie – ganz ohne zusätzliches Zubehör.
Für noch mehr Bassleistung verbindest du einfach zwei CDL Sub18 miteinander. M10-Flugpunkte ermöglichen dir darüber hinaus eine sichere und flexible Installation – ideal für unterschiedlichste Veranstaltungsorte und Anwendungen.
Mit dem integrierten Menüsystem passt du den Subwoofer ganz einfach an deine Live-Situation an. Wähle aus praktischen Presets zur Klangoptimierung oder stelle über den variablen Tiefpassfilter den Übergang zu deinen Topteilen präzise ein – für ein optimal abgestimmtes Klangbild bei jedem Einsatz.
Ob als kraftvolle Erweiterung deiner Fullrange-Lautsprecher oder als perfekte Ergänzung zu den Constant-Directivity-Systemen der PreSonus® CDL-Serie – der aktive CDL Sub18 liefert dir eine straffe, präzise und druckvolle Basswiedergabe. Angetrieben von einer integrierten 2.000 W Class-D Endstufe, sorgt das speziell entwickelte Bassreflexgehäuse für maximale Effizienz und Performance – bei gleichzeitig kompakten Abmessungen.
Im Inneren arbeitet ein leistungsstarker 18"-Tieftöner mit 4"-Schwingspule und 7 mm Auslenkungsreserve – für mehr Luftbewegung, spürbaren Schalldruck und fein definierte Tieffrequenzen. So erhältst du ein solides Fundament für jedes Soundsystem, egal ob für Festinstallationen oder den mobilen Einsatz.
Du kannst den CDL Sub18 flexibel einsetzen: geflogen, gestackt oder bodengestützt – kombiniert mit einem CDL12P oder CDL10P entsteht ein vollständiges PA-System mit durchgängig homogener Wiedergabe über den gesamten Frequenzbereich. Über die integrierte Stativaufnahme konfigurierst du Groundstacks mit bis zu zwei Topteilen der CDL-Serie – ganz ohne zusätzliches Zubehör.
Für noch mehr Bassleistung verbindest du einfach zwei CDL Sub18 miteinander. M10-Flugpunkte ermöglichen dir darüber hinaus eine sichere und flexible Installation – ideal für unterschiedlichste Veranstaltungsorte und Anwendungen.
Mit dem integrierten Menüsystem passt du den Subwoofer ganz einfach an deine Live-Situation an. Wähle aus praktischen Presets zur Klangoptimierung oder stelle über den variablen Tiefpassfilter den Übergang zu deinen Topteilen präzise ein – für ein optimal abgestimmtes Klangbild bei jedem Einsatz.
Eigenschaften
- Aktiver Subwoofer als Erweiterung für Fullrange-Lautsprecher und Ergänzung der PreSonus® CDL-Series
- Straffe und homogene Basswiedergabe
- Integrierte 2.000 W Class-D Endstufe
- Einzigartiges Bassreflexgehäuse für maximale Effizienz
- Kraftvolle, detaillierte Basswiedergabe bei kompakten Abmessungen
- 18"-Tieftöner mit 4"-Schwingspule
- 7 mm Auslenkungsreserve für mehr Luftbewegung und höheren Schalldruck
- Kombination mit CDL12P oder CDL10P für komplettes PA-System mit homogener Wiedergabe im gesamten Frequenzbereich

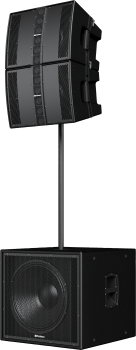

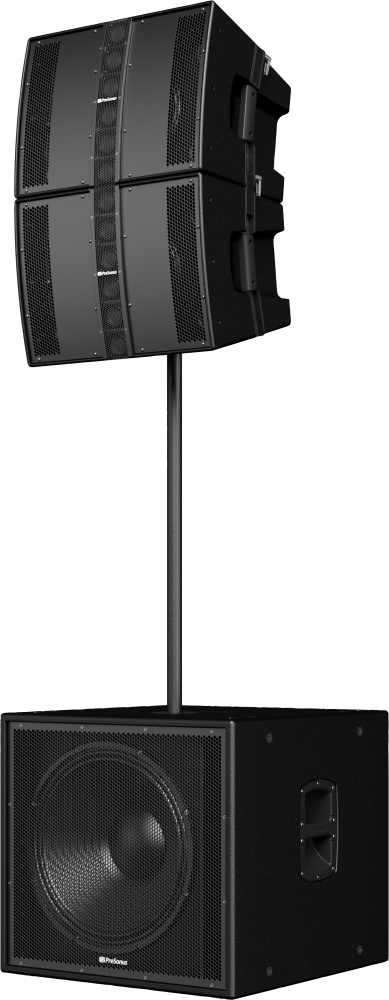

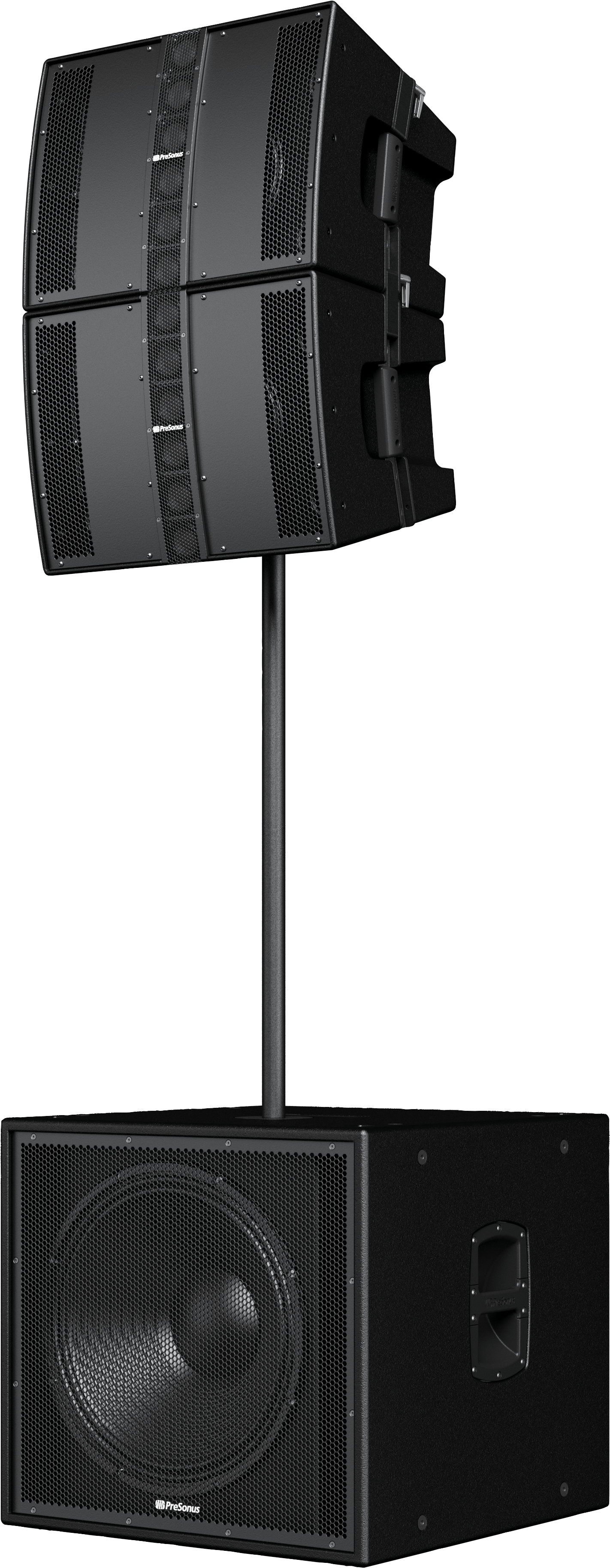

- Integrierte Stativaufnahme zur Konfiguration von Groundstacks mit bis zu zwei CDL-Series Lautsprechern
- Möglichkeit zur Verbindung von zwei CDL Sub18 für erhöhte Bassleistung
- Integrierte M10 Flugpunkte für flexible, hängende Montage
- Integriertes Menüsystem zur Anpassung der Subwoofer-Leistung an verschiedene Live-Anforderungen
- Auswahl von Presets zur Klangoptimierung
- Variabler Tiefpassfilter zur Anpassung des Übergangs zwischen Subwoofern und Fullrange-Lautsprechern
- 6 Jahre Garantie!

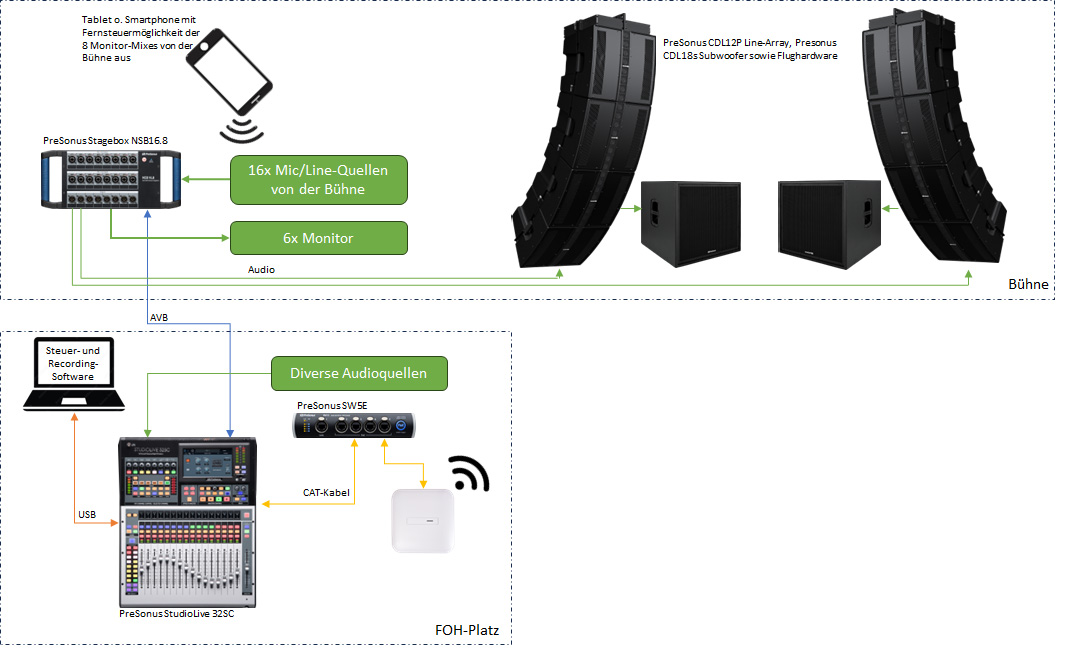

Beschallungssystem für eine Stadthalle
Bühnentechnik für eine Schulaula
Typisches Band-Setup für einen Club
Bühnentechnik für eine Schulaula
Typisches Band-Setup für einen Club
Technische Daten
Elektronik
Allgemein
Hardware
Eingänge
Abmessungen
Sonstiges
Leistung
Lautsprecher
Lautsprechertyp: Aktiver Subwoofer
Elektronik
- Eingänge: 1 × XLR
- Line-Ausgang: 1 × Direkter Line-Ausgang (XLR)
- Stromverbrauch: 2000 Watt
- Spannungsversorgung: 100–240 V AC, 50–60 Hz
Allgemein
- Verstärkertyp: Class-D
- Farbe: Schwarz
Hardware
- Kühlung: Freiluftkonvektion
- Griffe: 2 seitliche Tragegriffe
- Tieftonleistung: 2 × 500 W gebrückt (insgesamt 1000 W)
Eingänge
- Eingangsimpedanz (Line): 10 kΩ
- Maximales Eingangssignal: +22 dBu
Abmessungen
- Tiefe: 635 mm
- Höhe: 578 mm
- Breite: 620 mm
Sonstiges
- Stromkabel: powerCON™ Ein- und Ausgang
Leistung
- Dynamikumfang Verstärker: 119 dB (A-bewertet)
- Maximaler Ausgangspegel: 135 dB
- Gesamtausgangsleistung: 2000 W Peak (1000 W RMS)
Lautsprecher
Lautsprechertyp: Aktiver Subwoofer
VOB/C-konforme Ausschreibungstext nach DIN 18299 für den PreSonus CDL Sub18 Aktiv-Subwoofer:
1. Allgemeines
Leistungsumfang:
Lieferung, fachgerechte Positionierung (Boden oder Flug) einschließlich aller erforderlichen Netz- und Audiokabel. Inbetriebnahme mit Konfiguration von DSP-Funktionen (Low-Pass, Presets, Polarity). Übergabe eines dokumentierten Prüf- und Abnahmeprotokolls.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: CDL SUB18
Art.-Nr.: 2779106601
2. Technische Anforderungen (nach VOB/C – ATV gemäß DIN 18299)
2.1 Gerätetyp & Verstärkerleistung
- 18″ Tiefton-Chassis (4″ Schwingspule), Bassreflex-Gehäuse mit portiertem Design für effizienten Luftstrom
- Class‑D Verstärker: 2 000 W Spitze (1 000 W RMS, 500 W × 2 Bridge)
2.2 Akustische Leistungsdaten
- Frequenzbereich: –3 dB bei ca. 42–150 Hz (einstellbar via DSP)
- Max. Schalldruck: 135 dB SPL Peak

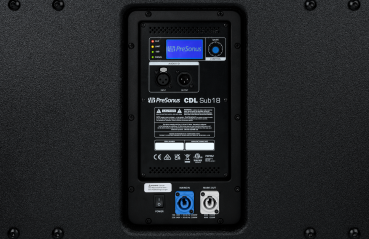

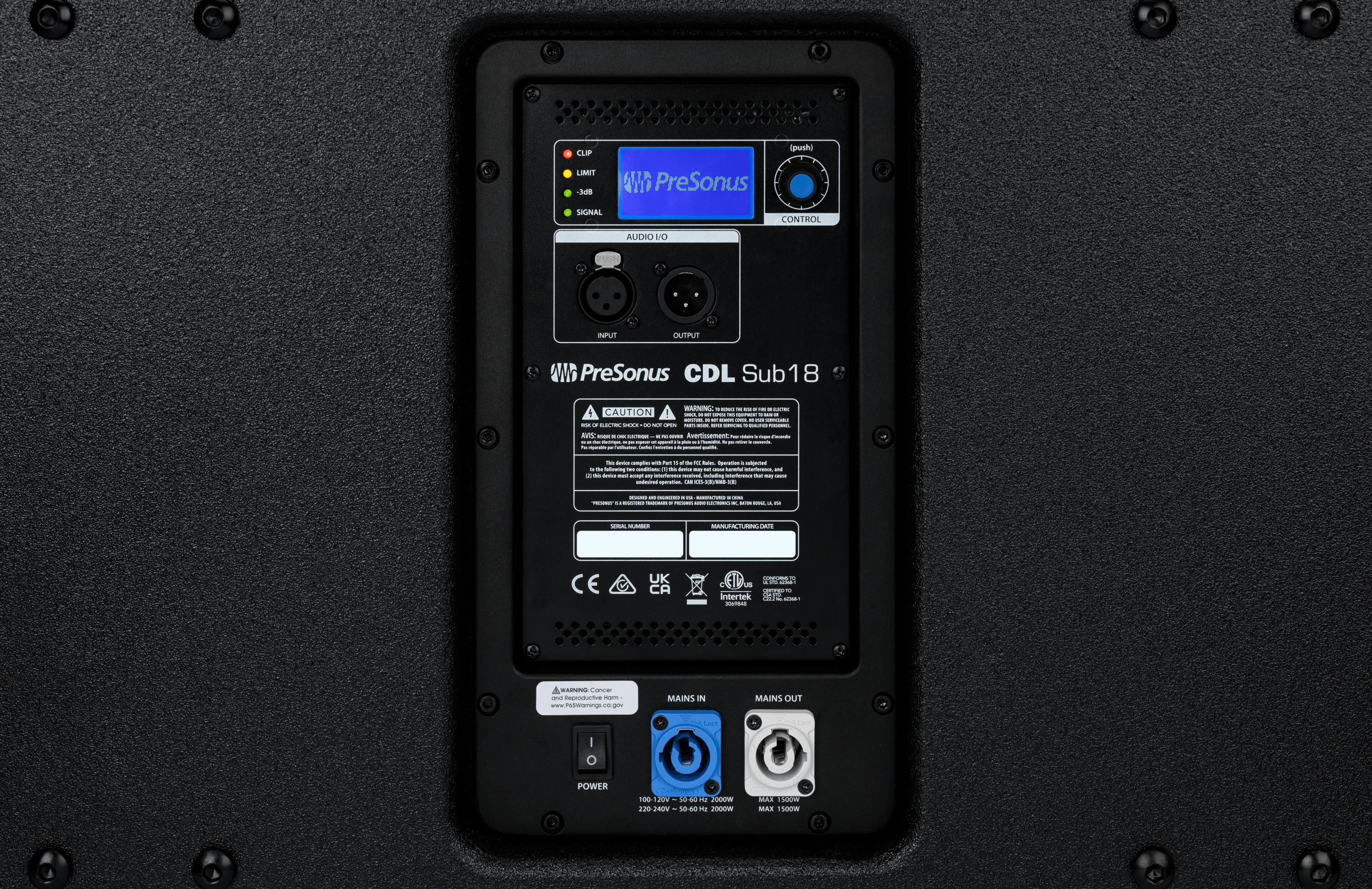

2.3 Anschlüsse & DSP-Steuerung
- 1× Line‑Input XLR, 1× Direct‑Output XLR für Multi-Speaker-Kaskade
- DSP-Einstellungen: variable Low-Pass-Filter, Leistungspresets, Phaseninvertierung, LED-Monitoring (Signal, –3 dB, Limiter, Clip)
2.4 Mechanik & Montage

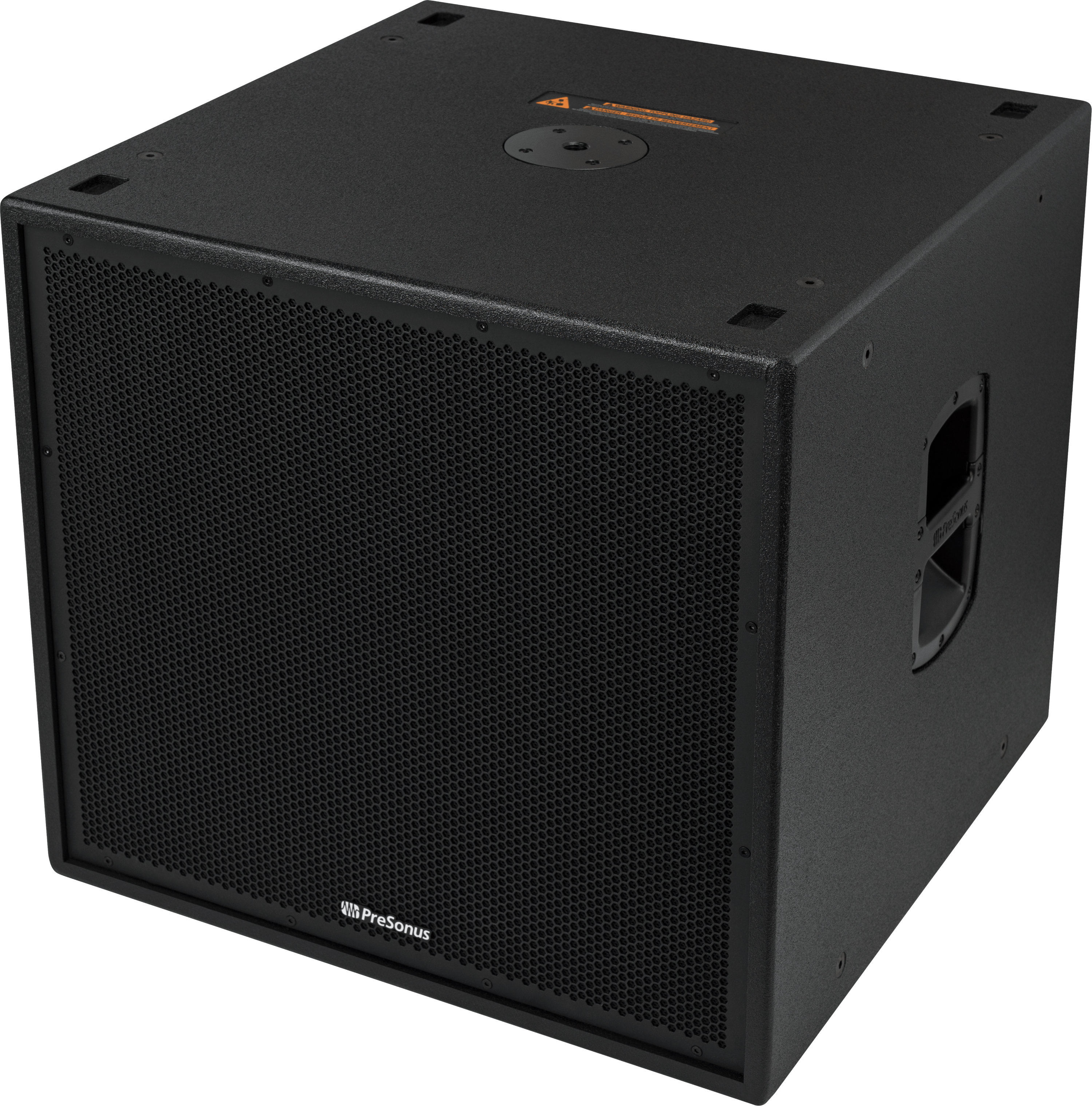

- Pole-Mount M20 für zwei Tops, integrierte M10-Fly-Points, Rollen-/Stapelfunktion
- Tour-taugliches Gehäuse aus Eukalyptus-Multiplex, Chemline-Polyurea-Beschichtung, Stahlgitter
2.5 Stromversorgung & Schutz
- 100–240 V AC, IEC/Powercon In/Out, max. 3,5 A bei 230 V
- Schutzfunktionen: Übertemperatur, Überstrom, Unter-/Überspannung, Limiter, Phasenumkehrung.
2.6 Abmessungen & Gewicht
- Maße: ca. 578 × 622 × 660 mm (H×B×T); Gewicht ca. 48 kg
2.7 Dokumentation
- Benutzer- und Installationshandbuch, technische Datenblätter, CE-Kennzeichnung und Konformitätserklärung in Papier- und Digitalform.
3. Eigenschaften & Klassifizierung
- Geräteklasse: Aktiver 18″ Line-Array-Subwoofer mit DSP, 1 000 W RMS / 2 000 W Peak
- Hersteller/Modell: PreSonus CDL‑Sub18
- Garantie: Mindestens 24 Monate, Hersteller bietet 6 Jahre Garantie mit Registrierung
4. Durchführung, Prüfung & Abnahme
- Aufbau (Boden oder Flug), Verkabelung der Netzeingänge und XLR-Signale
- Funktionsprüfung: DSP-Konfiguration, Pegelmessung, Schutzfunktionen
- Inbetriebnahme inklusive Abnahmeprotokoll mit Messwerten und Parameterübersicht.
5. Gewährleistung
- 24 Monate Gewährleistung gemäß VOB/C, einschließlich Ersatzteilversorgung, CE-Nachweis und relevanter Datenblätter; optionale Hersteller-Garantieverlängerung vorhanden.
6. LV-/GAEB‑Integration
- Positionsbezeichnung: PreSonus CDL Sub18 Aktiv-Subwoofer, 18″
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Positionierung/Flugmontage, Anschluss, Inbetriebnahme, Dokumentation
- Technischer Verweis: Siehe Ziffer 2 – technische Spezifikation
- GAEB D81 Beispiel: 01234 CDLSUB18 ST 1,00
