PreSonus CDL10P
PreSonus CDL10P
Bereits bei ihrer Markteinführung haben die CDL12-Lautsprecher für Aufmerksamkeit gesorgt – nicht zuletzt wegen ihres einzigartigen, zum Patent angemeldeten Treiber-Designs. Dieses sorgt für eine gleichmäßige Schallverteilung, hohe Sprachverständlichkeit und eine natürliche Musikwiedergabe ohne Pegelschwankungen – ganz gleich, ob du Sprache oder Musik wiedergibst.
Dasselbe Constant Directivity Design findest du auch im CDL10P. Durch das geringere Gewicht ist er ideal für dich, wenn du als Band oder DJ eine mobile Lösung suchst, aber nicht auf Erweiterbarkeit und professionelle Klangqualität verzichten möchtest. Wie auch der CDL12P ist der CDL10P das Ergebnis jahrelanger Forschung und vereint die Vorteile von Punktquellen- und Line-Array-Technologie in einem kompakten, leistungsstarken System. Das gerichtete Abstrahlverhalten mit gleichmäßigem Schalldruck über den gesamten Frequenzbereich – auch außerhalb der Schallachse – liefert dir einen klaren, transparenten Sound mit hervorragender Sprachverständlichkeit.
Das Hybridkonzept aus Punktquelle und Line-Array sorgt beim CDL10P für einen fokussierten Klang und konsistente Pegel – ideal für mobile Anwendungen und Festinstallationen. Die integrierten Montagevorrichtungen mit Sicherungsbolzen machen die Installation einfach und sicher. Über den Stativflansch mit zwei Neigungswinkeln kannst du eine oder zwei Lautsprecher problemlos auf einem Stativ montieren.
Die integrierte 500 W x 500 W Class-D Endstufe stellt dir leistungsstarke DSP-Presets zur Verfügung, mit denen du dein Array schnell und unkompliziert konfigurieren kannst.
Bereits bei ihrer Markteinführung haben die CDL12-Lautsprecher für Aufmerksamkeit gesorgt – nicht zuletzt wegen ihres einzigartigen, zum Patent angemeldeten Treiber-Designs. Dieses sorgt für eine gleichmäßige Schallverteilung, hohe Sprachverständlichkeit und eine natürliche Musikwiedergabe ohne Pegelschwankungen – ganz gleich, ob du Sprache oder Musik wiedergibst.
Dasselbe Constant Directivity Design findest du auch im CDL10P. Durch das geringere Gewicht ist er ideal für dich, wenn du als Band oder DJ eine mobile Lösung suchst, aber nicht auf Erweiterbarkeit und professionelle Klangqualität verzichten möchtest. Wie auch der CDL12P ist der CDL10P das Ergebnis jahrelanger Forschung und vereint die Vorteile von Punktquellen- und Line-Array-Technologie in einem kompakten, leistungsstarken System. Das gerichtete Abstrahlverhalten mit gleichmäßigem Schalldruck über den gesamten Frequenzbereich – auch außerhalb der Schallachse – liefert dir einen klaren, transparenten Sound mit hervorragender Sprachverständlichkeit.
Das Hybridkonzept aus Punktquelle und Line-Array sorgt beim CDL10P für einen fokussierten Klang und konsistente Pegel – ideal für mobile Anwendungen und Festinstallationen. Die integrierten Montagevorrichtungen mit Sicherungsbolzen machen die Installation einfach und sicher. Über den Stativflansch mit zwei Neigungswinkeln kannst du eine oder zwei Lautsprecher problemlos auf einem Stativ montieren.
Die integrierte 500 W x 500 W Class-D Endstufe stellt dir leistungsstarke DSP-Presets zur Verfügung, mit denen du dein Array schnell und unkompliziert konfigurieren kannst.
Eigenschaften

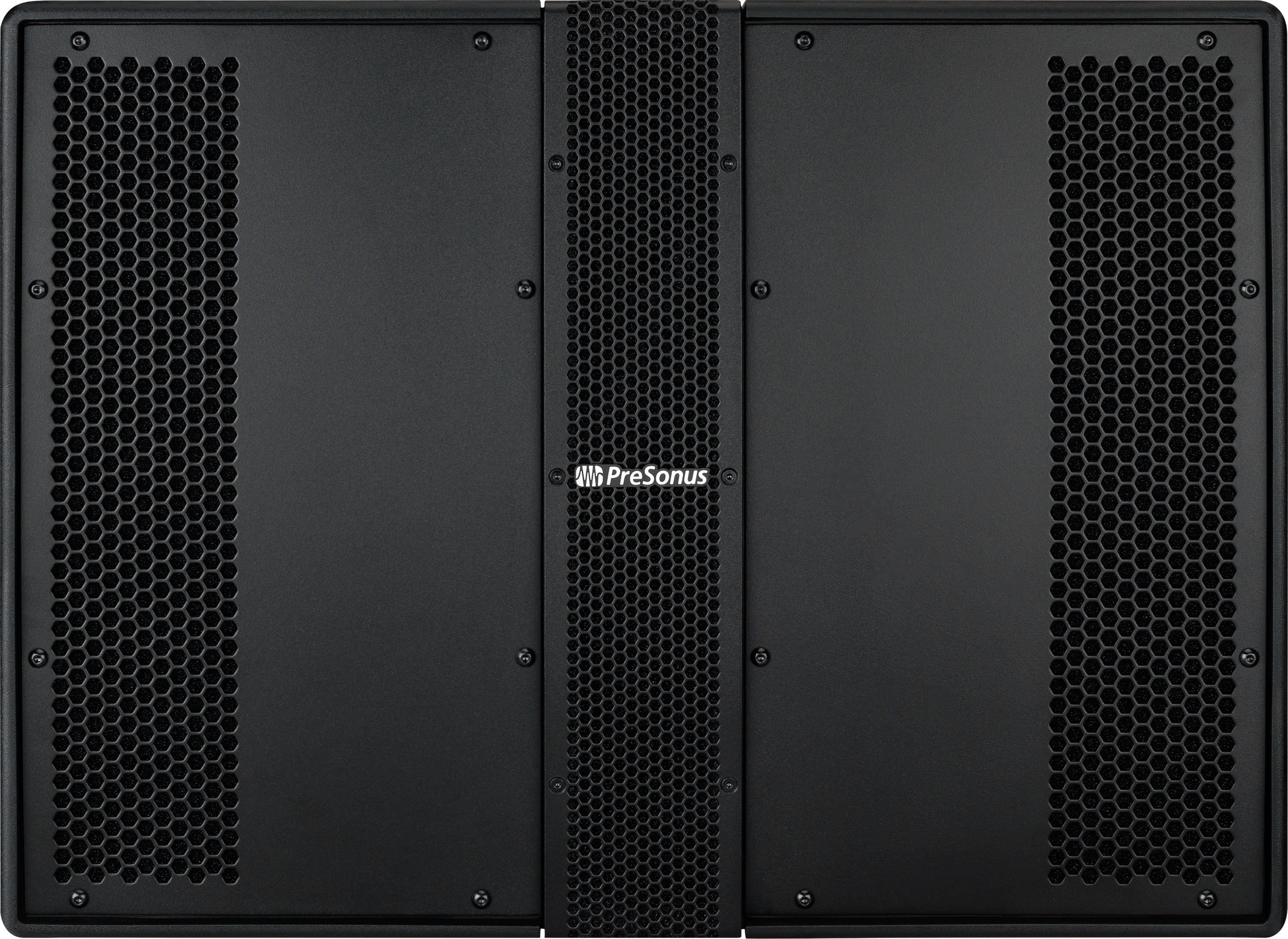

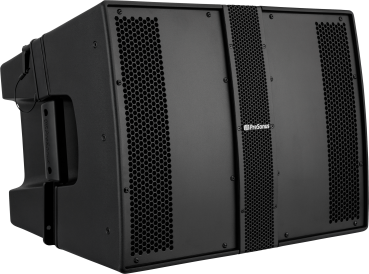

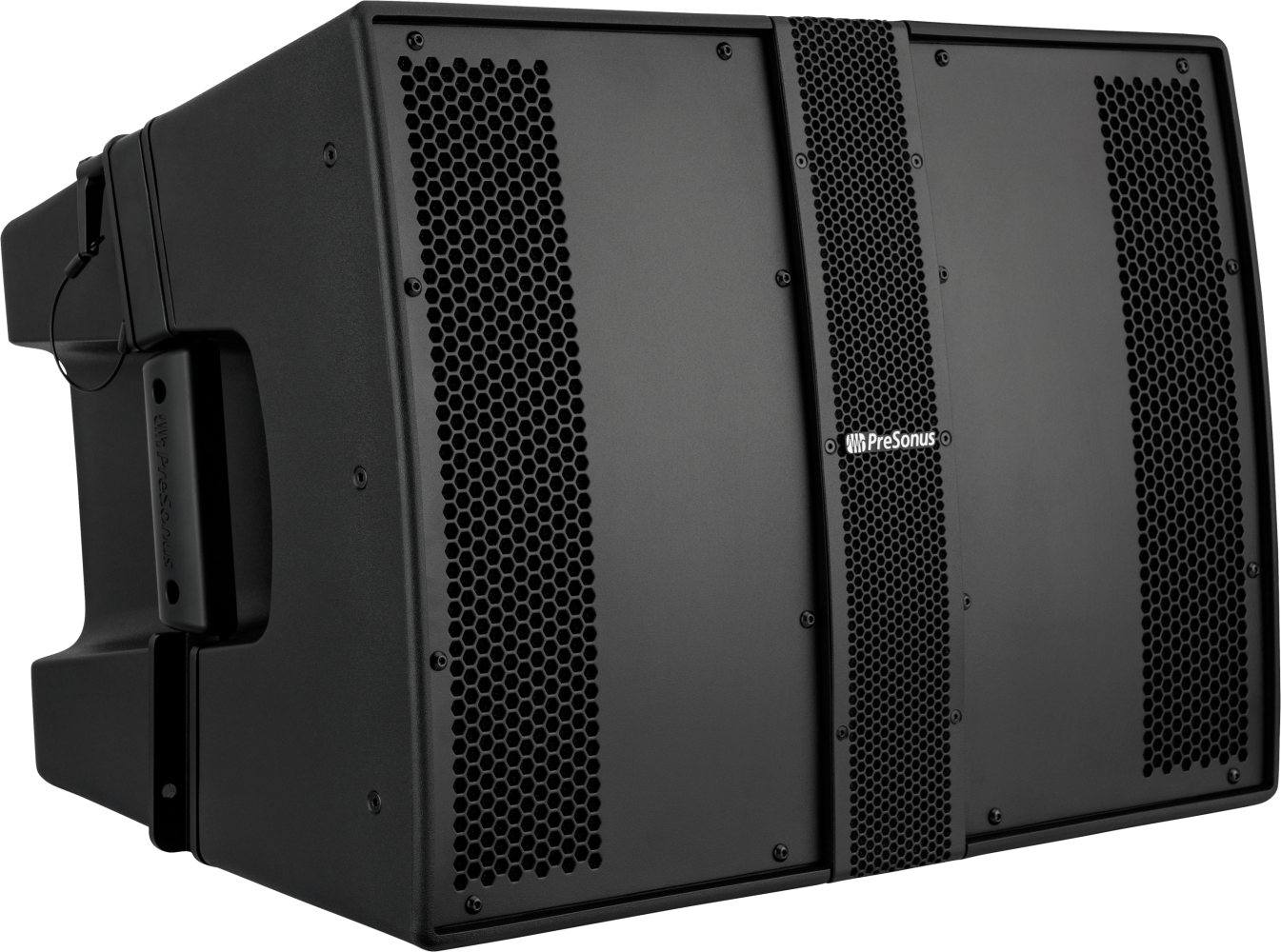

- Constant Curve Array mit kontinuierlicher Direktivität und sechs 2-Zoll-Konuslautsprechern sorgt für eine horizontale Schallverteilung von 120°
- Die vertikale Direktivität von 15° kann durch zusätzliche, koppelbare CDL10P-Einheiten auf 30° bis 90° erweitert werden
- 10-Zoll-Langhub-Tieftöner mit 2,5-Zoll-Schwingspule
- Tiefe Crossover-Frequenz bei 420 Hz minimiert Kammfiltereffekte und verbessert die Sprachverständlichkeit in Line-Array-Anwendungen
- 500 x 500 Watt Class-D-Endstufe für hohen Schalldruck und extrem schnelle Transientenwiedergabe
- Integrierter DSP mit:
- 90 Hz Hochpassfilter
- Array-Modus (1–6 Lautsprecher)
- Subwoofer-Modus (Aus, CDL18s, ULT18 oder AIR18s)

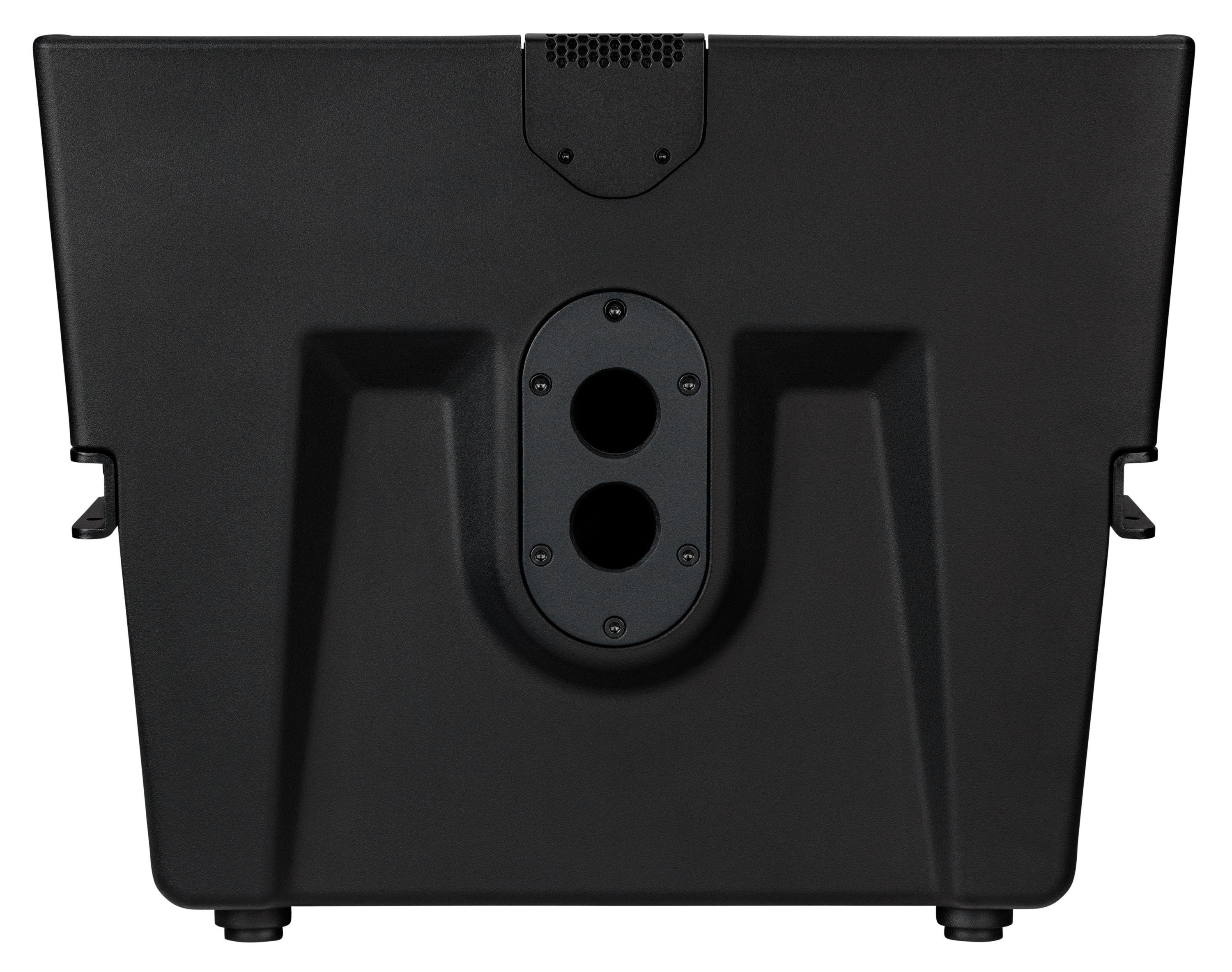

- 35-mm-Stativflansch mit 7,5° Neigung zur Montage von bis zu zwei CDL10P auf einem Lautsprecherstativ oder auf einem PreSonus® CDL Sub18, CDL18s oder ULT18 Subwoofer

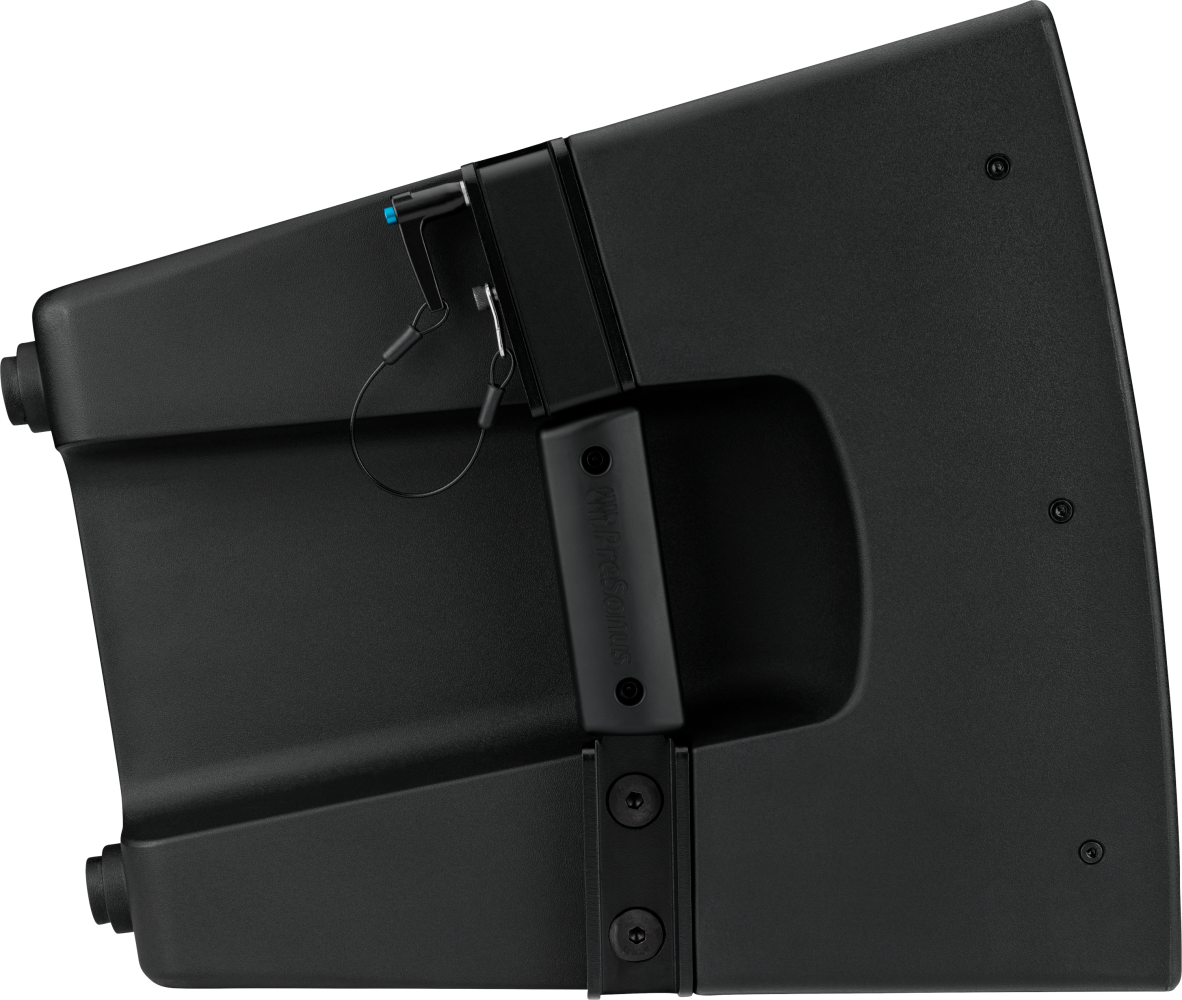

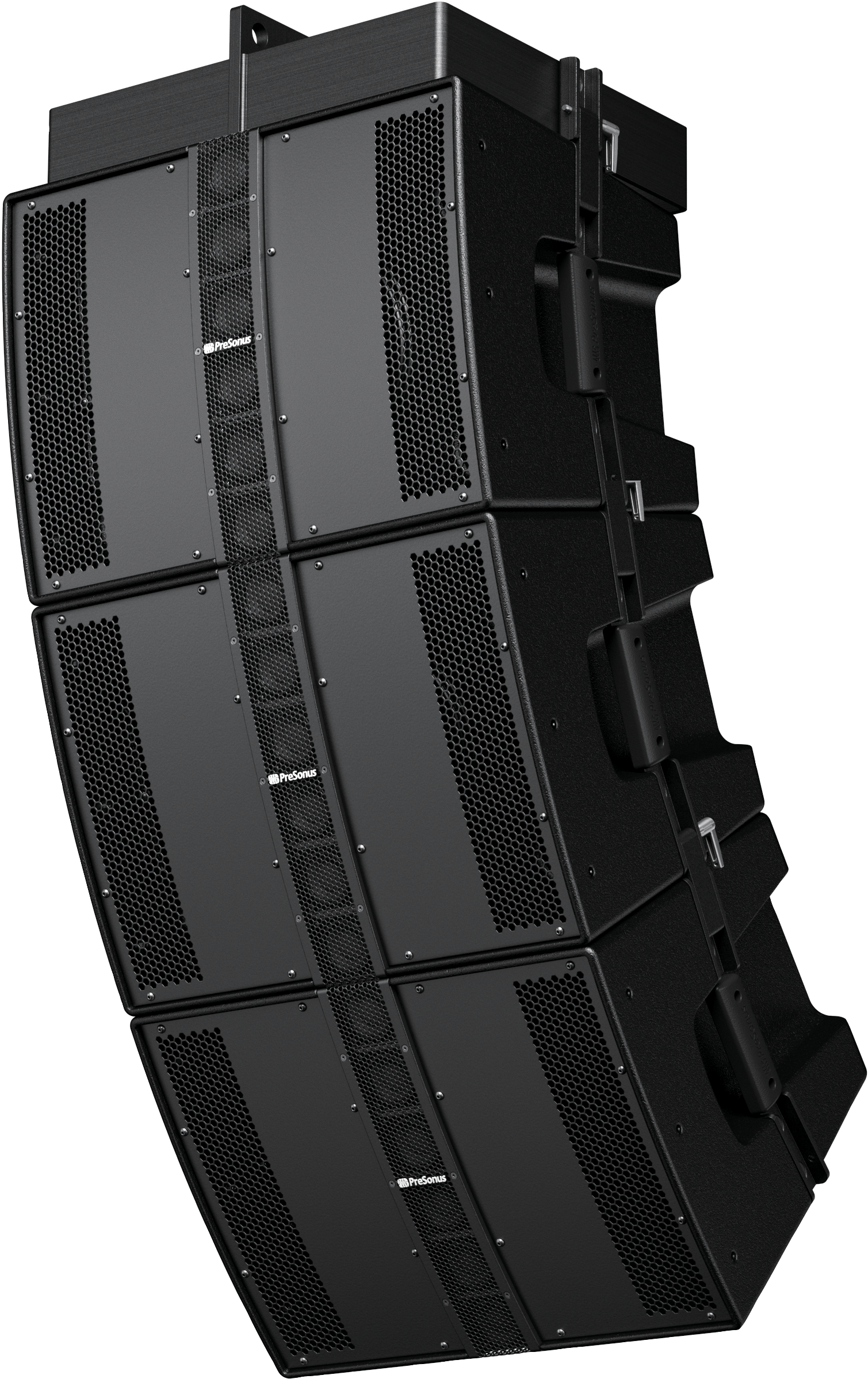

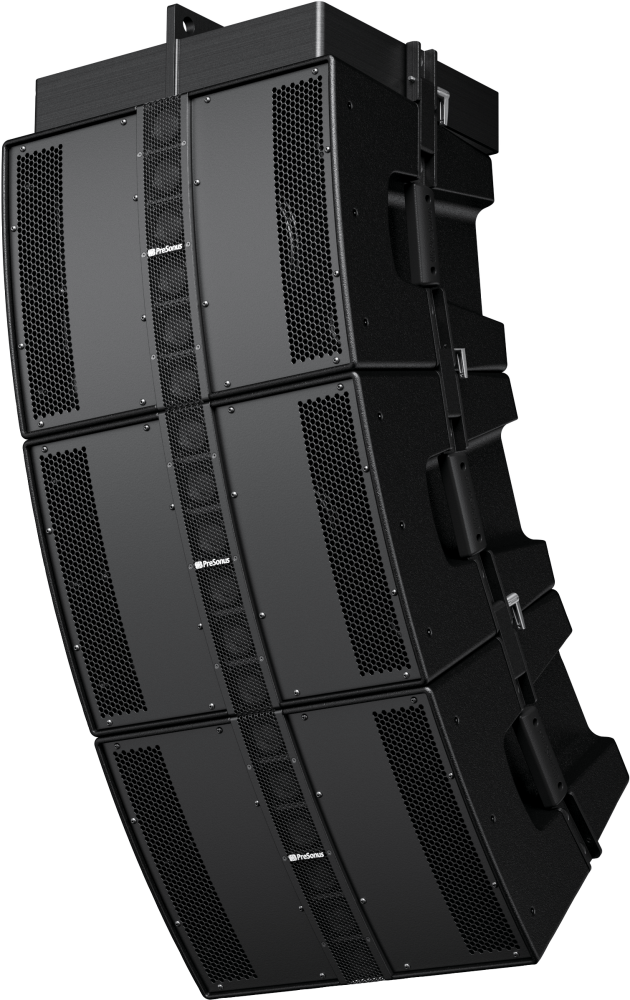

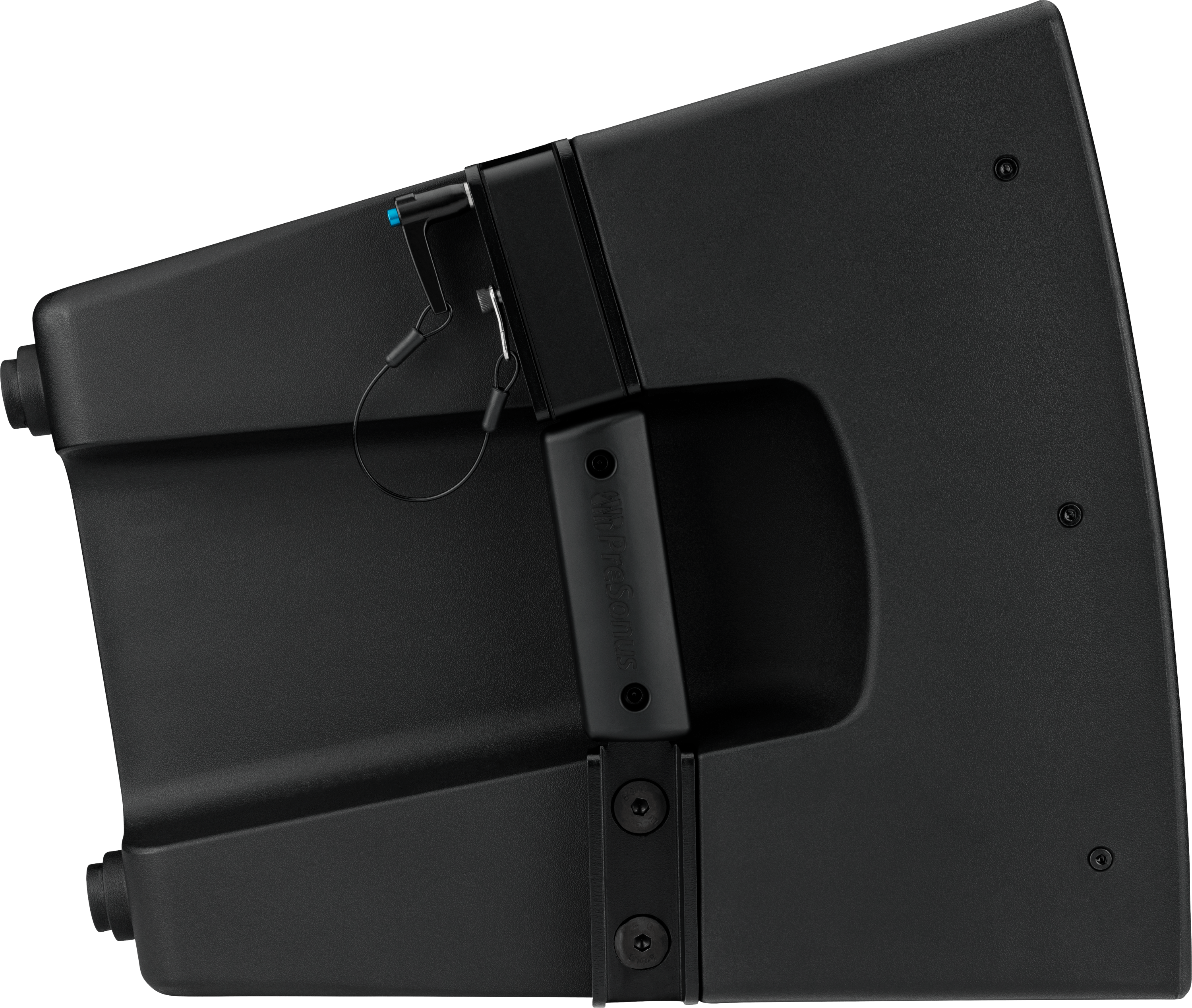

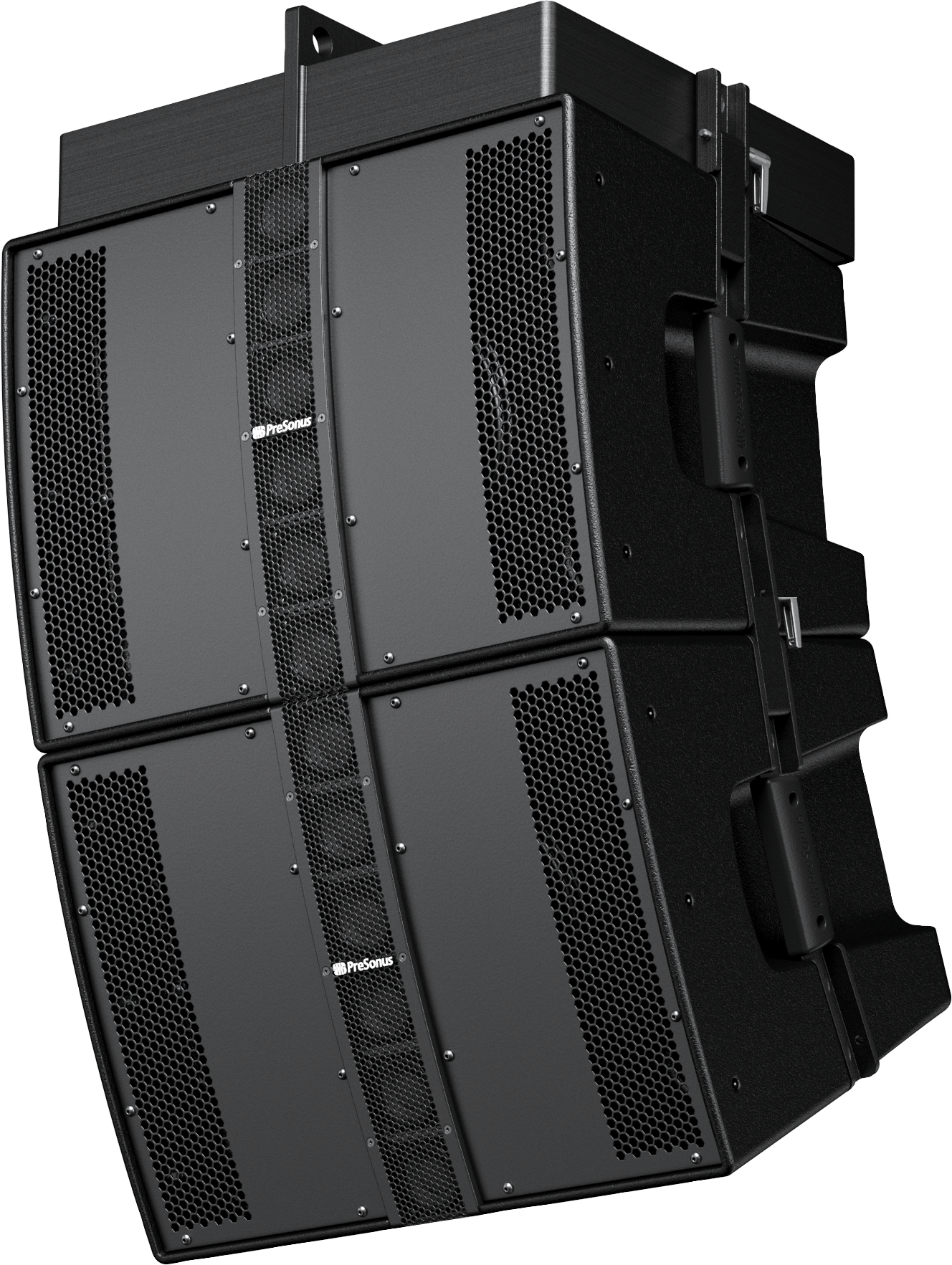

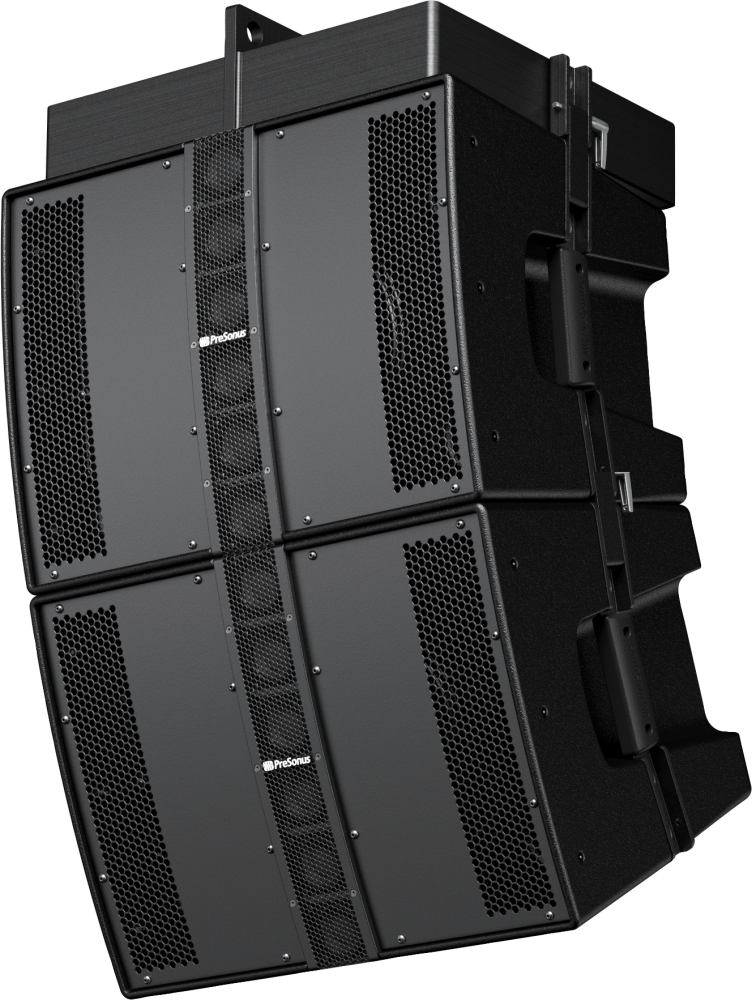

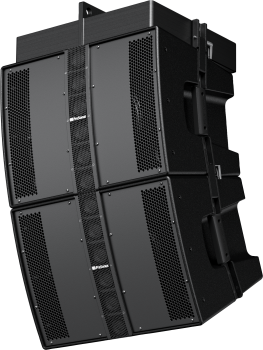

- Integrierte Flughardware zur Bildung eines Arrays mit bis zu sechs CDL10P
- Signal-, -3 dB-, Limiter-Schutz- und Clip-Anzeige zur Überwachung
- Robustes, leichtes Kunststoffgehäuse mit tourtauglichem 1,2 mm Stahlgitter – ideal für Tour-Bands und mobile DJs
- 6 Jahre Garantie!
Technische Daten
Elektronik
Allgemein
Hardware
Abmessungen
Sonstiges
Leistung
Lautsprecher
Elektronik

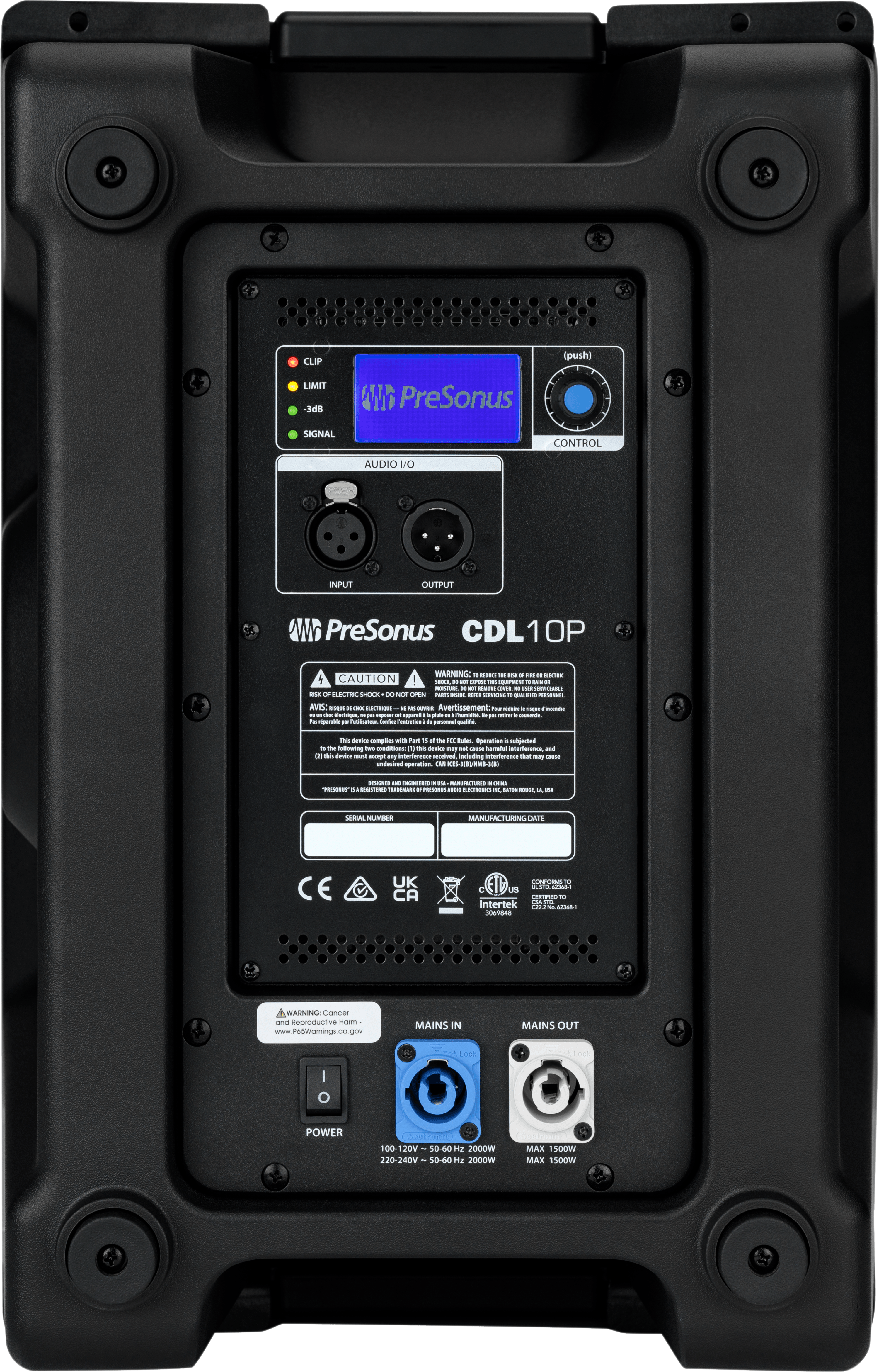

- Aux-Eingang: Nicht verfügbar
- Kanäle: 1
- Eingänge: 1× XLR
- Line-Ausgang: 1× Direkter Line-Ausgang (XLR)
- Stromverbrauch: 4,2 A
- Spannungsversorgung: 100–240 V AC, 50–60 Hz
Allgemein
- Verstärkertyp: Class-D
- Farbe: Schwarz
Hardware
- Audiosteuerung: Preset-Auswahl für Anzahl der gestackten Lautsprecher, Hochpassfilter Ein/Aus, PreSonus Subwoofer-Konfiguration
- Gehäusematerial: Spritzgegossenes Kunststoffgehäuse
- Kühlung: Freiluftkonvektion
- Gittermaterial: Pulverbeschichteter Stahl
- HF-Leistung: 1000 W Peak, 500 W Programmleistung (250 W RMS)
- Griffe: 2 seitliche Tragegriffe
- LF-Leistung: 1000 W Peak, 500 W Programmleistung (250 W RMS)
- Tieftöner: 10” mit 2”-Schwingspule

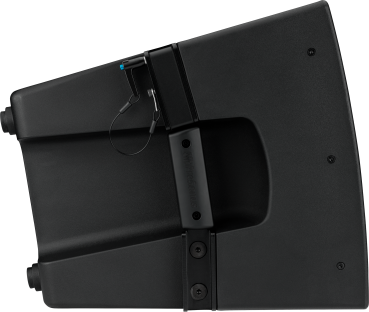

- Stativflansch: Zwei Positionen (0° und 7,5° Neigung)
Abmessungen
- Tiefe: 406 mm
- Höhe: 363 mm
- Breite: 497,8 mm
Sonstiges

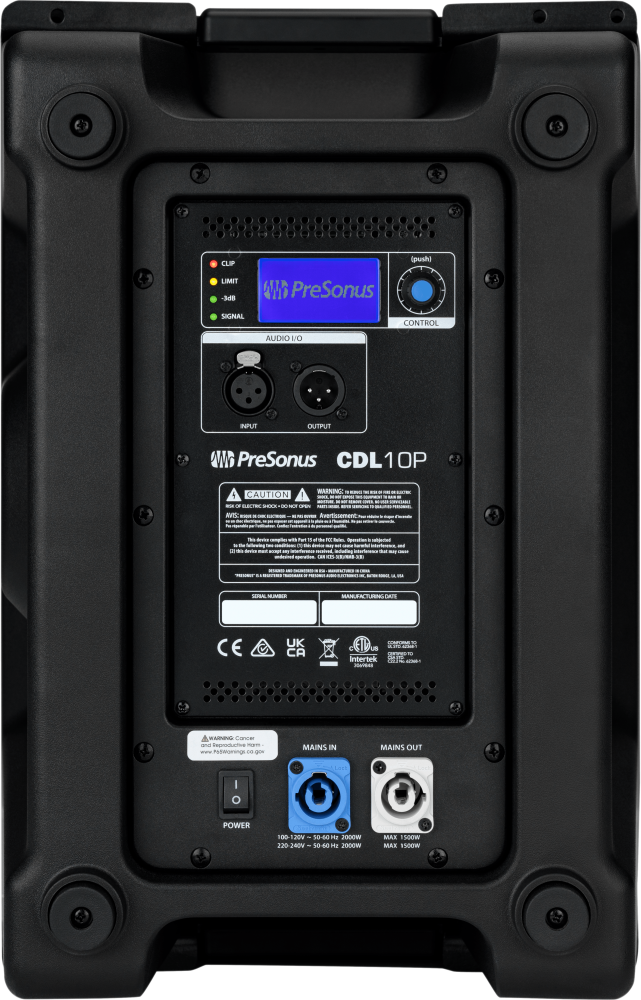

- Stromanschluss: powerCON™ Ein- und Ausgang
- Schutzschaltungen: Verstärker - Überstrom, DC, Über-/Unterspannung, Überhitzung, Hochfrequenz; Lautsprecher - Limiter
- Flughardware: Integriertes Rigging-System (Traglastverhältnis 10:1)
Leistung
- Maximaler Schalldruck (Peak SPL): 130 dB
- Gesamtausgangsleistung: 2000 W Peak, 1000 W Programmleistung (500 W RMS)
Lautsprecher
- Abstrahlwinkel: 120° horizontal × 15° vertikal
- Trennfrequenz: 420 Hz
- Lautsprechertyp: Aktives 2-Wege Full-Range-System
VOB/C‑konforme Ausschreibungstext nach DIN 18299 für den PreSonus CDL10P Constant‑Directivity‑Line‑Array‑Lautsprecher (Art.-Nr. 2779100501):
1. Allgemeines
Leistungsumfang: Lieferung, fachgerechte Montage und Ausrichtung (Stativ- oder Fluglösung), inklusive fachgerechter Netz- und Audioverkabelung sowie Inbetriebnahme des PreSonus CDL10P Aktivbetriebs mit DSP-Einstellungen. Abschließend erfolgte Dokumentation in Form eines Abnahmeprotokolls gemäß VOB/C.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell CDL10P
Art.-Nr.: 2779106501
2. Technische Anforderungen (VOB/C – ATV nach DIN 18299)
2.1 Gerätetyp & Aufbau
- Aktiv-Line-Array‑Lautsprecher, 2‑Wege, Hybrid-Design mit 1 × 10″ Tieftöner + 6 × 2″ Hoch-Mitteltöner in segmentiertem Bogen – konstante Abstrahlung (~120 ° horizontal)
- Leistungsstarkes Class‑D‑Endstufensystem: 500 W LF + 500 W HF (1 000 W Peak, 500 W Programmleistung)
2.2 Akustische Performance
- Frequenzbereich ±3 dB: 48 Hz – 18 kHz
- Max. Schalldruck: bis zu 130 dB SPL (Peak)
- Abstrahlverhalten: 120 ° horizontal × 15 ° vertikal; erweiterbar durch Array‑Aufstellung bis 90 ° vertikal
2.3 Eingänge & DSP
- 1× symmetrischer XLR-Line‑In, 1× XLR-Mix-Out zur Kaskadierung
- On‑Board DSP: EQ, Limiter, Array-Modi (1–6 Boxen), Sub‑Modi für CDL/Sub‑Modelle; interner High-Pass bei 90 Hz
2.4 Gehäuse, Montage & Rigging
- Gehäuse: belastbarer Kunststoff mit 1,2 mm Stahlgitter, integrierte Rigging-Hardware für bis zu 6 Einheiten, Dual-Angle Pole-Flansch (0°/7,5° Neigung)
- Abmessungen: ca. 365 × 500 × 395 mm (H×B×T), Gewicht ca. 21 kg
- Montagemöglichkeiten: Flug, Stativ, Bodenmonitor – für mobile und stationäre Anwendungen
2.5 Netz & Stromversorgung
- Integriertes Class‑D‑Netzteil, Spannungsversorgung 100–240 V AC, IEC‑Ein/Aus, max. 3,5 A bei 230 V
2.6 Schutzfunktionen & Monitoring
- Limiter- und Clip‑Schutz mit LED‑Anzeige; interne Schutzschaltungen (Übertemperatur, Überstrom)
2.7 Dokumentation
- Deutsche Bedienungs-, Installations- und Anschlussanleitung, technische Datenblätter, Luftbilder, CE-Kennzeichnung und Konformitätserklärung, in Papier- und Digitalform
3. Eigenschaften & Klassifizierung
- Geräteklasse: Aktiver Constant‑Directivity‑Line‑Array Lautsprecher, 10″/2‑Wege, DSP-fähig
- Hersteller: PreSonus, Modell CDL10P (Art.-Nr. 2779100501)
- Garantie: Mindestens 24 Monate gemäß VOB/C (Hersteller bietet zusätzlich 6 Jahre Garantie)
4. Durchführung, Prüfung & Abnahme
- Montage in vorgesehener Ausrichtung (Tripod, Flug, Boden), Verkabelung Netz und XLR
- Inbetriebnahme: Prüfung der DSP-Modi (Array, Sub), EQ, Limiter, Pegel, Lock‑Modus
- Messung SPL‑Werte, Abstrahlverhalten, Funktionstest aller Schutzfeatures
- Erstellung Abnahmeprotokoll mit Messdaten und Funktionsergebnissen nach VOB‑Anforderungen
5. Gewährleistung
- 24 Monate Gewährleistung laut VOB/C inklusive Ersatzteilversorgung, CE-Konformität und Serviceunterlagen; ggf. erweiterbar durch Hersteller-Garantie
6. LV-/GAEB‑Integration
- Positionsbezeichnung: PreSonus CDL10P Aktiv-Line‑Array-Lautsprecher, 10″, DSP
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage, Anschluss, Inbetriebnahme, Dokumentation
- Verweis: Technische Spez. siehe Ziffer 2
- GAEB D81 Beispiel: 01234 CDL10P ST 1,00
