PreSonus CDL12P

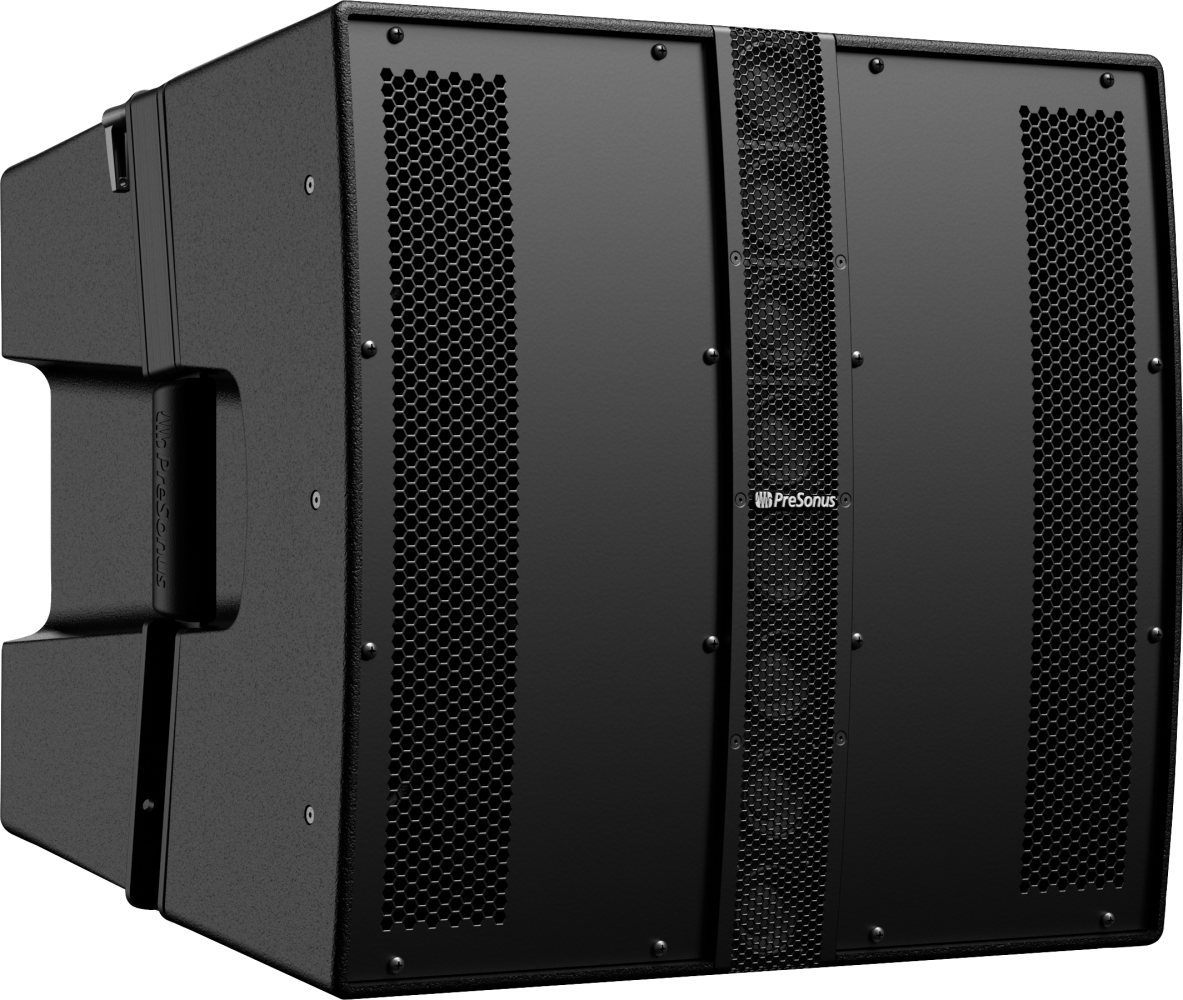

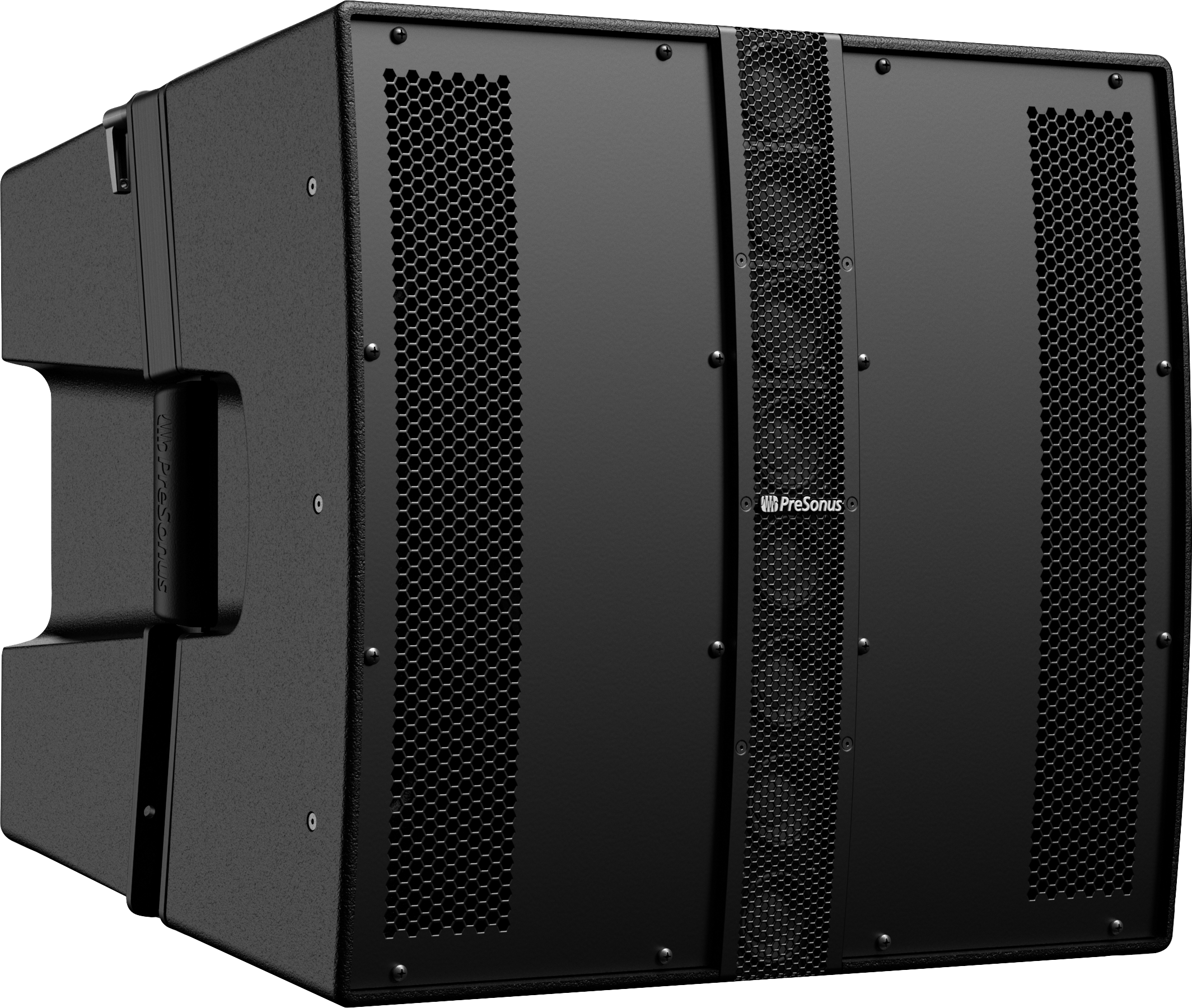

PreSonus CDL12P
Die Lautsprecher der PreSonus CDL-Serie haben seit ihrer Einführung mit ihrem innovativen, zum Patent angemeldeten Treiber-Design Maßstäbe gesetzt. Dieses einzigartige Constant Directivity Konzept gewährleistet eine gleichmäßige Schallverteilung mit hoher Sprachverständlichkeit und natürlicher Musikwiedergabe – ganz ohne Pegelschwankungen, sowohl auf als auch abseits der Schallachse.
Mit dem CDL12P bietet PreSonus die bewährte Technologie der CDL12 in einer leichteren, portablen Bauform – optimal für mobile Anwendungen von Bands, DJs und professionellen Beschallern, die unterwegs nicht auf Flexibilität, Klangqualität und Erweiterbarkeit verzichten möchtens sowie für jede mittelgroße bis große Installation.
Wie alle Modelle der CDL-Serie basiert auch der CDL12P auf intensiver Forschung und vereint die Vorteile von Punktquellen- und Line-Array-Technologie in einem Hybriddesign. Die gerichtete Abstrahlung mit konsistentem Schalldruck über den gesamten Frequenzbereich sorgt für einen präzisen, transparenten Klang mit hervorragender Sprachverständlichkeit.
Dank integrierter Flughardware mit Sicherungsbolzen lässt sich der CDL12P einfach in geflogenen Arrays montieren. Ein Stativflansch mit zwei Neigungswinkeln ermöglicht die flexible Bodenaufstellung von einer oder zwei Einheiten. Die integrierte 500 W x 500 W Class-D Endstufe bietet leistungsstarke DSP-Funktionen und vorkonfigurierte Presets für eine schnelle und präzise Array-Konfiguration – direkt am Gerät.
Ob für mobile Beschallung oder feste Installationen: Der CDL12P ist eine leistungsstarke und vielseitige Lösung für professionelle Audioumgebungen.
Die Lautsprecher der PreSonus CDL-Serie haben seit ihrer Einführung mit ihrem innovativen, zum Patent angemeldeten Treiber-Design Maßstäbe gesetzt. Dieses einzigartige Constant Directivity Konzept gewährleistet eine gleichmäßige Schallverteilung mit hoher Sprachverständlichkeit und natürlicher Musikwiedergabe – ganz ohne Pegelschwankungen, sowohl auf als auch abseits der Schallachse.
Mit dem CDL12P bietet PreSonus die bewährte Technologie der CDL12 in einer leichteren, portablen Bauform – optimal für mobile Anwendungen von Bands, DJs und professionellen Beschallern, die unterwegs nicht auf Flexibilität, Klangqualität und Erweiterbarkeit verzichten möchtens sowie für jede mittelgroße bis große Installation.
Wie alle Modelle der CDL-Serie basiert auch der CDL12P auf intensiver Forschung und vereint die Vorteile von Punktquellen- und Line-Array-Technologie in einem Hybriddesign. Die gerichtete Abstrahlung mit konsistentem Schalldruck über den gesamten Frequenzbereich sorgt für einen präzisen, transparenten Klang mit hervorragender Sprachverständlichkeit.
Dank integrierter Flughardware mit Sicherungsbolzen lässt sich der CDL12P einfach in geflogenen Arrays montieren. Ein Stativflansch mit zwei Neigungswinkeln ermöglicht die flexible Bodenaufstellung von einer oder zwei Einheiten. Die integrierte 500 W x 500 W Class-D Endstufe bietet leistungsstarke DSP-Funktionen und vorkonfigurierte Presets für eine schnelle und präzise Array-Konfiguration – direkt am Gerät.
Ob für mobile Beschallung oder feste Installationen: Der CDL12P ist eine leistungsstarke und vielseitige Lösung für professionelle Audioumgebungen.
Eigenschaften

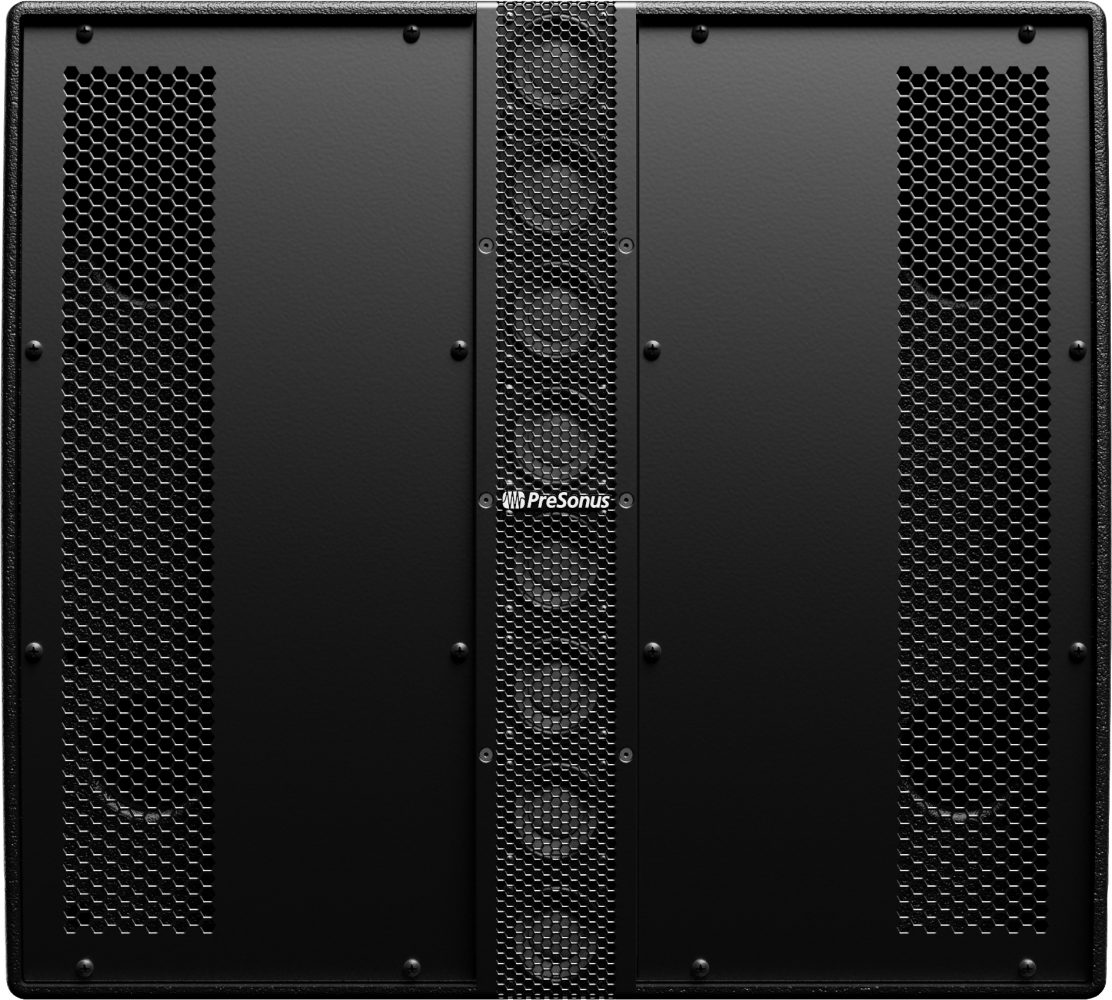

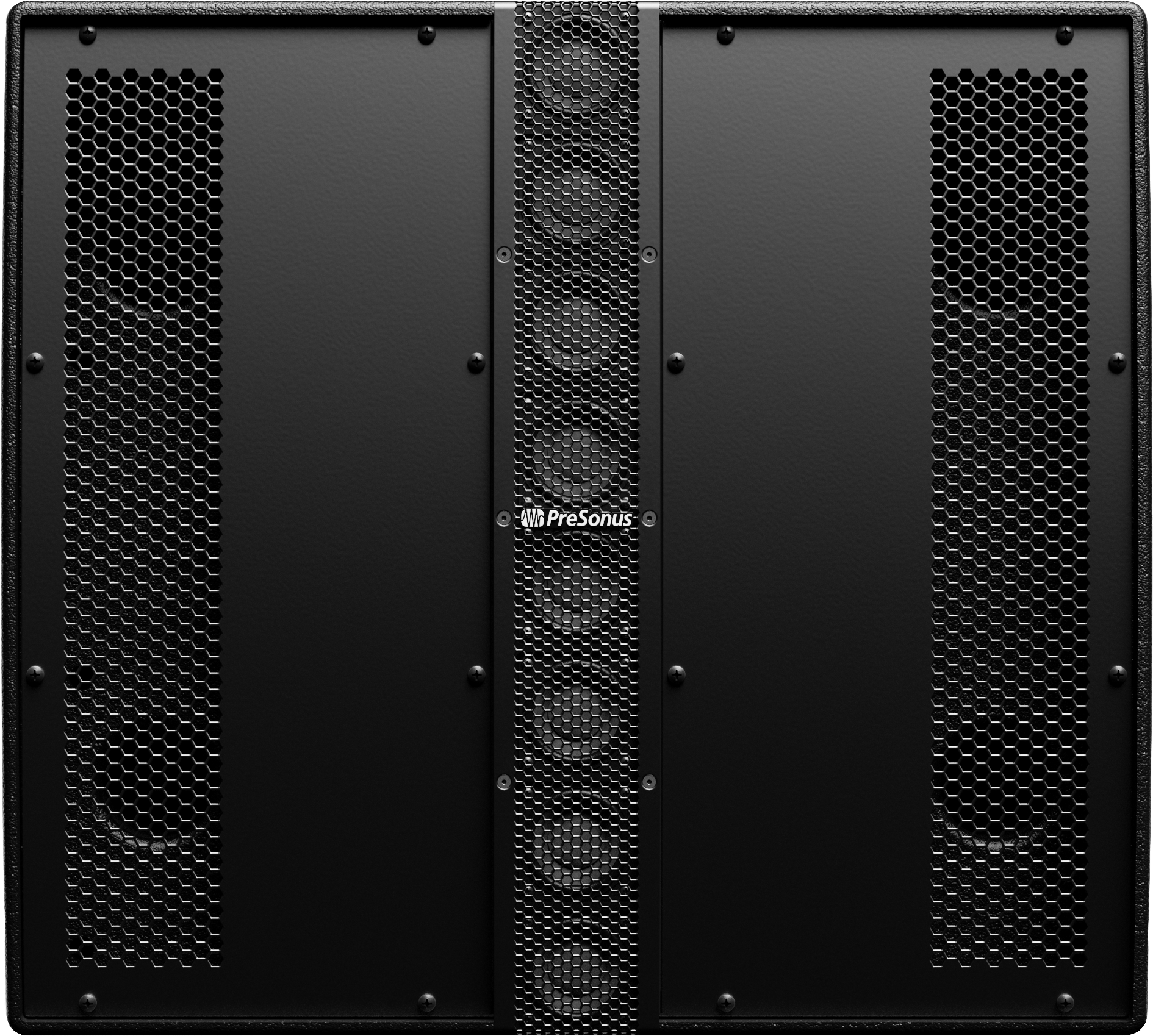

- Constant Curve Array mit kontinuierlicher Direktivität und acht 2-Zoll-Konuslautsprechern für eine horizontale Schallverteilung von 120°
- 15° vertikale Direktivität, erweiterbar auf 30° bis 90° durch zusätzliche CDL12P-Elemente
- 12-Zoll-Langhub-Tieftöner mit 2,5-Zoll-Schwingspule
- Tiefer Crossover-Punkt bei 420 Hz reduziert Kammfiltereffekte und verbessert die Sprachverständlichkeit in Line-Array-Konfigurationen
- 500 x 500 Watt Class-D Endstufe für hohe Schalldruckpegel und extrem schnelle Transientenwiedergabe
- Integrierter DSP mit: 90 Hz Hochpassfilter, Array-Modus (1–6 Lautsprecher), Subwoofer-Modus (Aus, CDL18s, ULT18 oder AIR18s)

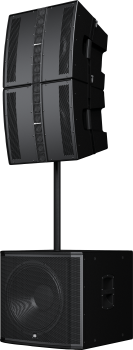

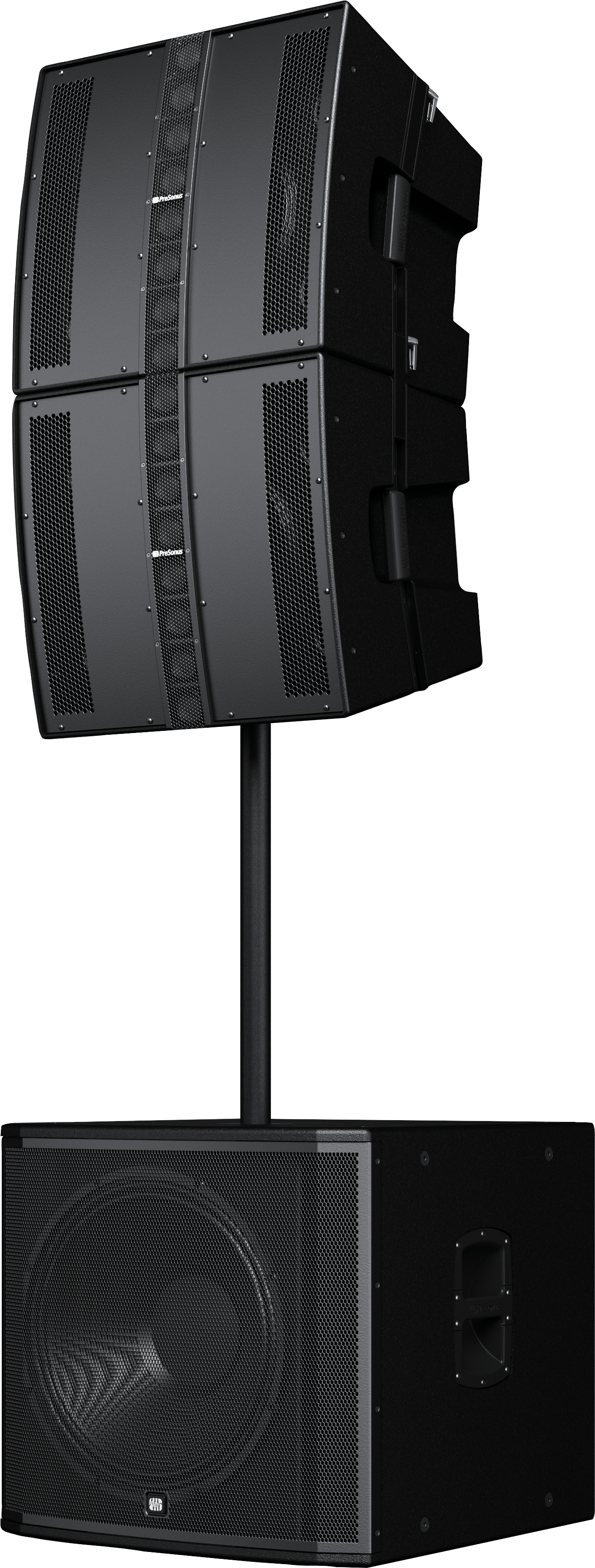

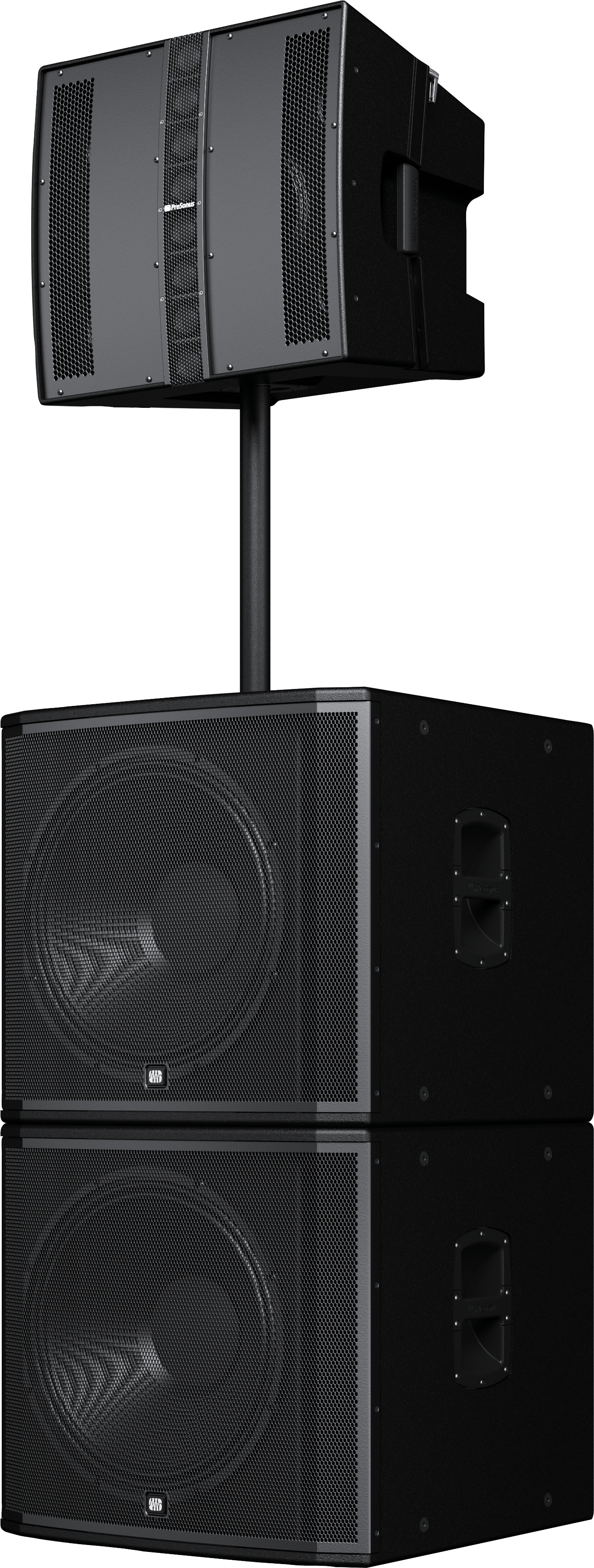

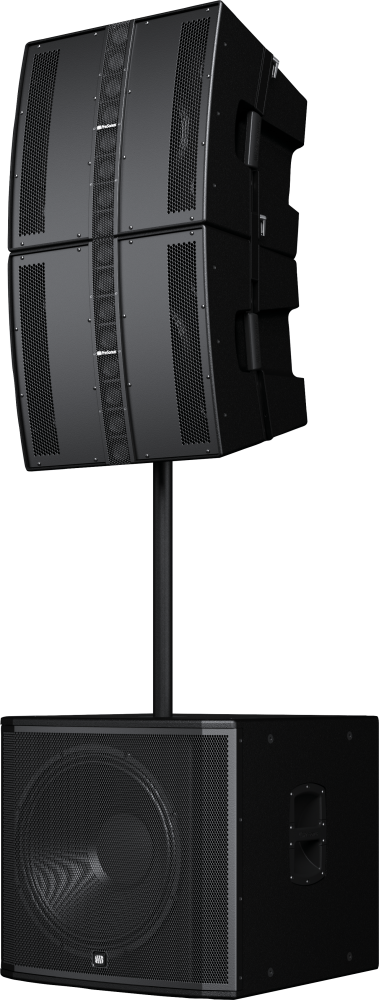

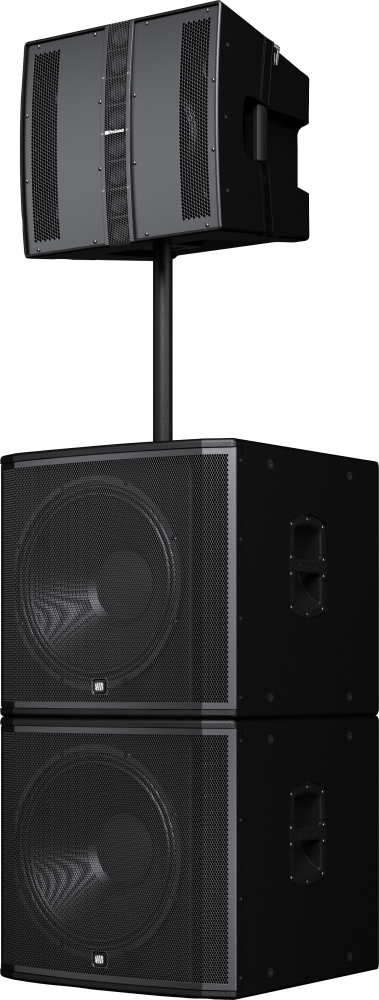

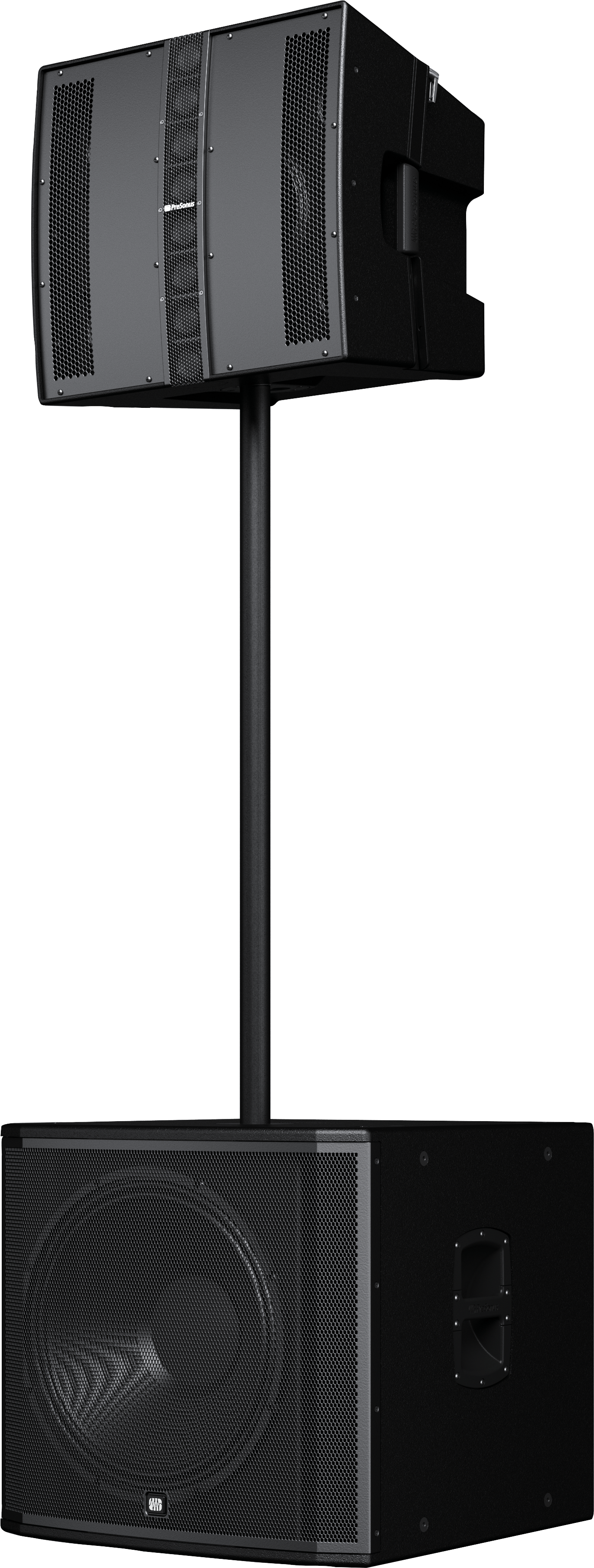

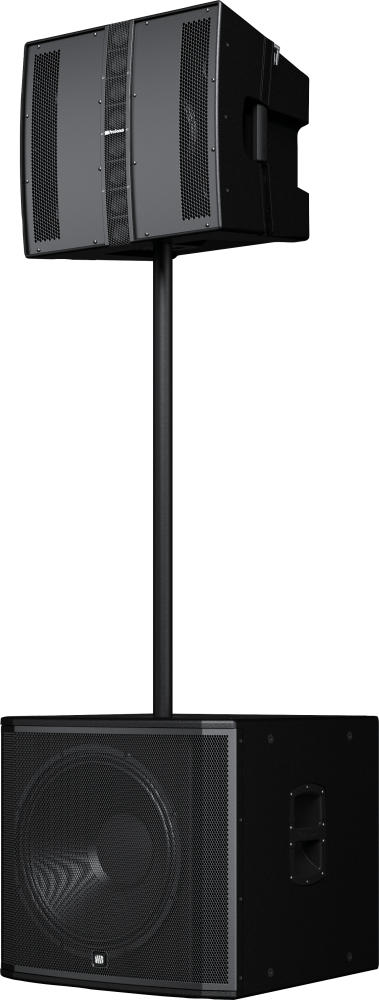

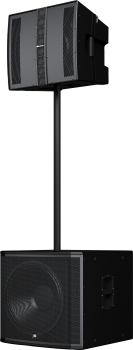

- 35-mm-Stativflansch mit 7,5° Neigung zur Montage von bis zu zwei CDL12P auf einem Lautsprecherstativ oder auf einem PreSonus® CDL SUB18 oder AIR XD SUB18 Subwoofer

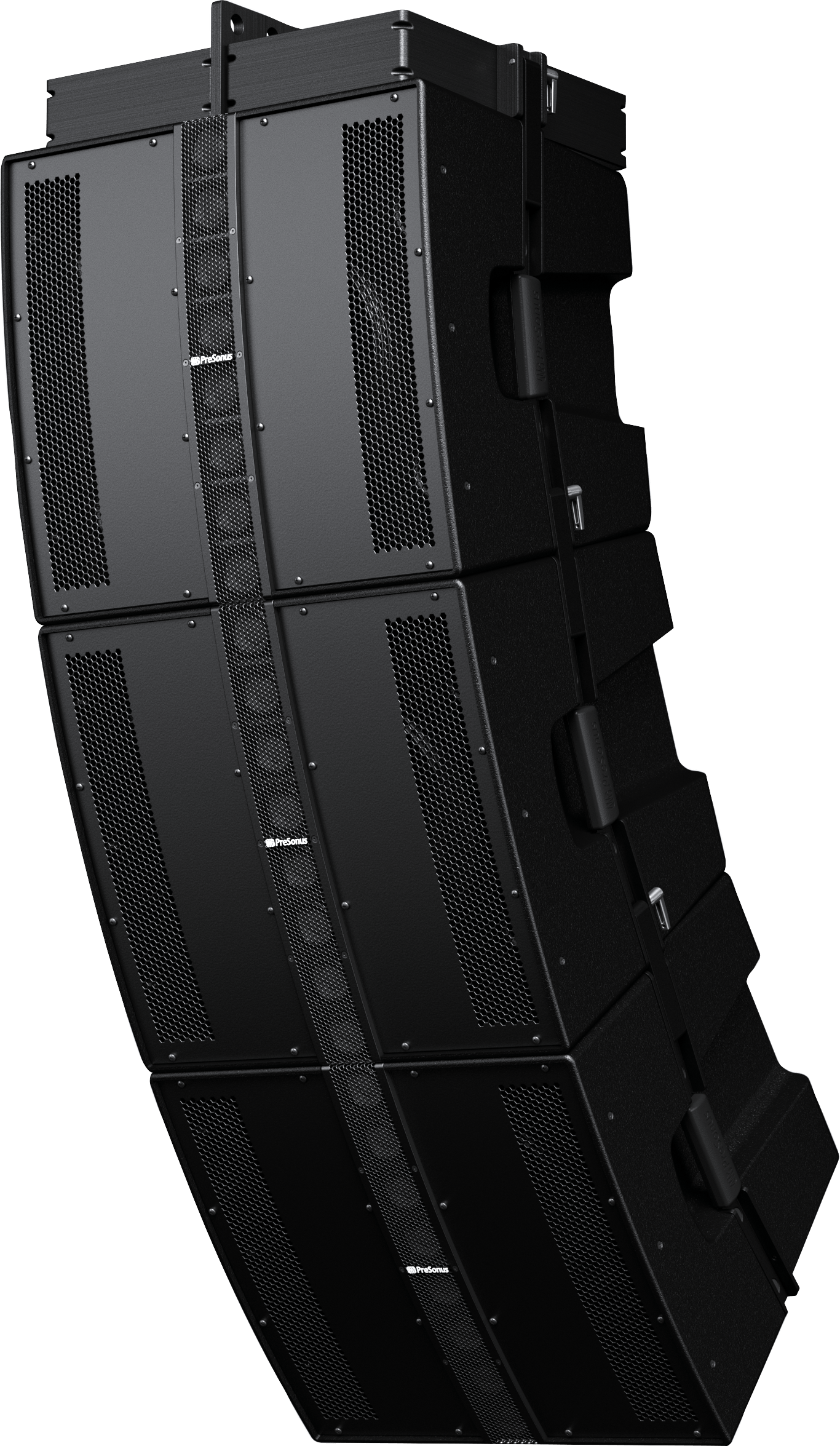

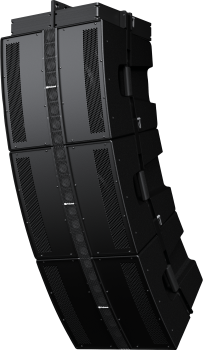

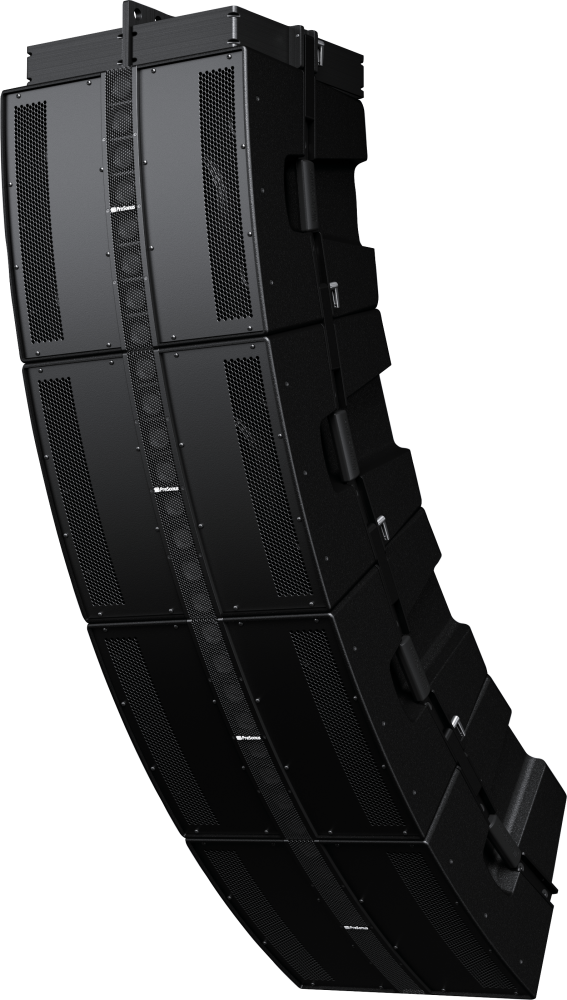

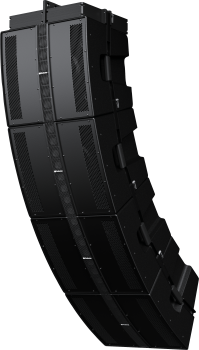

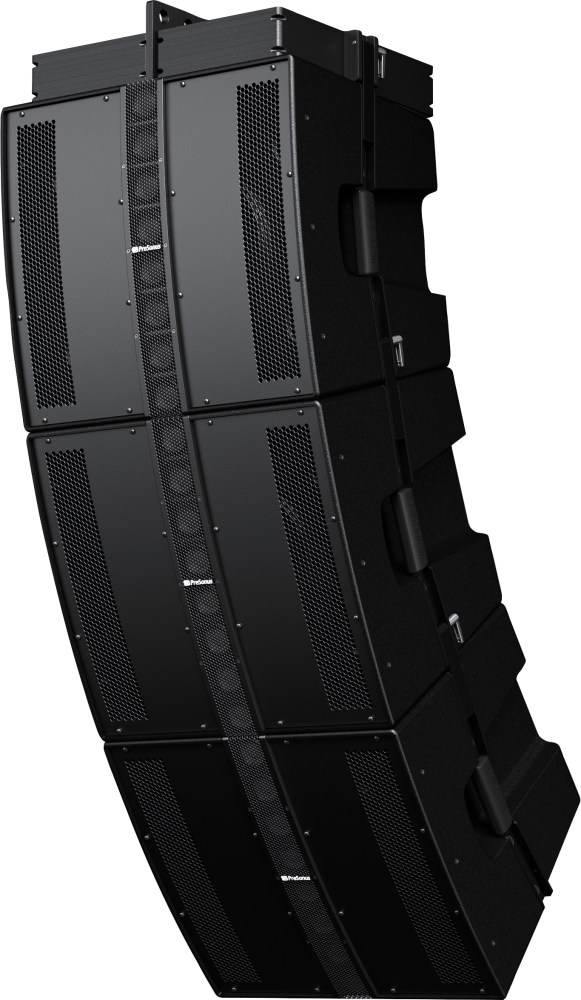

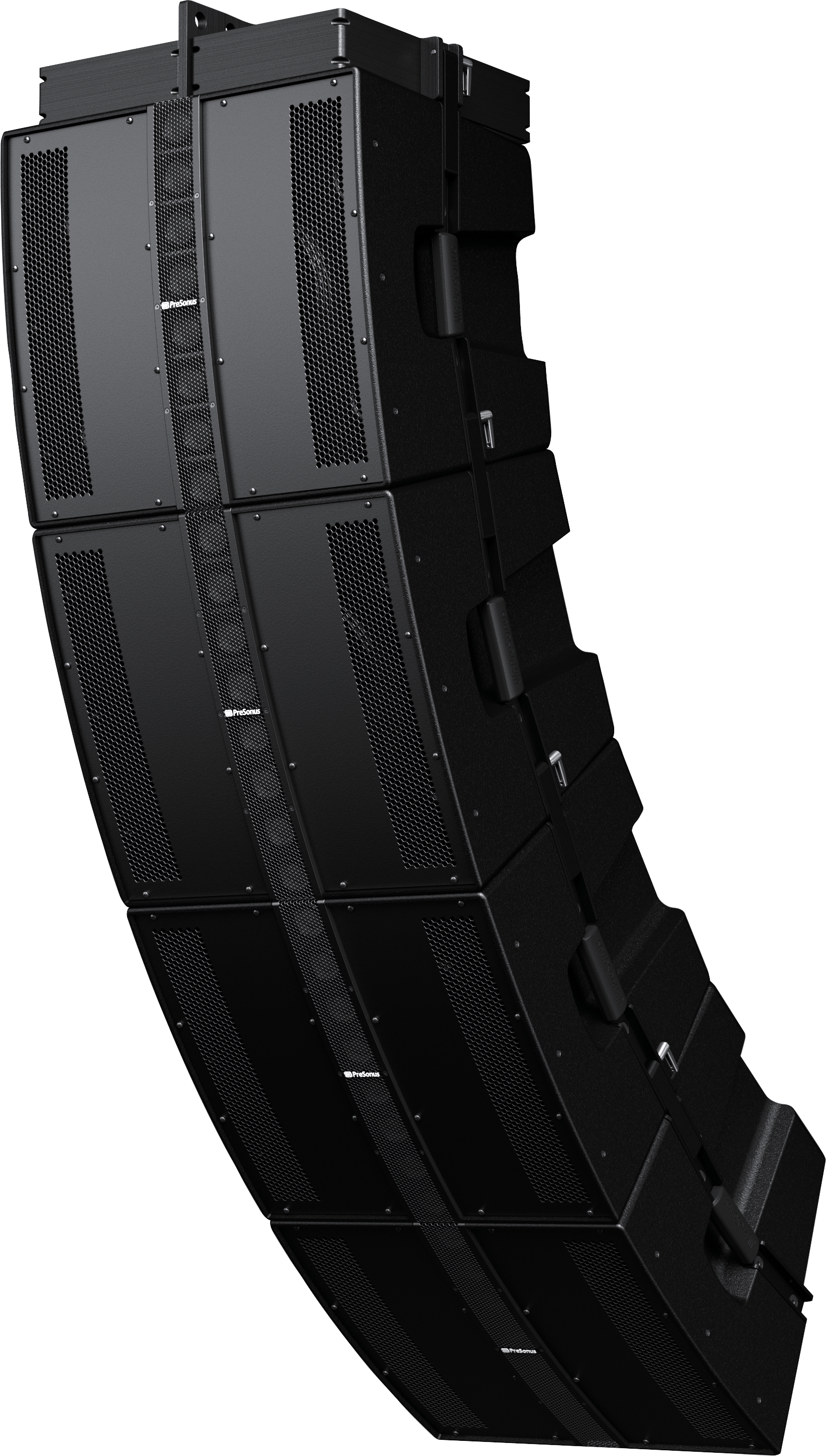

- Integrierte Flughardware zur Bildung eines Arrays mit bis zu sechs CDL12P-Einheiten
- Signal-, -3 dB-, Limiter-Schutz- und Clip-Anzeige zur Systemüberwachung
- Robustes, leichtes Kunststoffgehäuse mit tourtauglichem 1,2 mm Stahlgitter – ideal für Touring-Bands und mobile DJs
- 6 Jahre Garantie!
Beschallungssystem für eine Stadthalle
Bühnentechnik für eine Schulaula
Typisches Band-Setup für einen Club
Bühnentechnik für eine Schulaula
Typisches Band-Setup für einen Club
Technische Daten
Elektronik
Allgemein
Hardware
Abmessungen
Sonstiges
Leistung
Lautsprecher
Elektronik

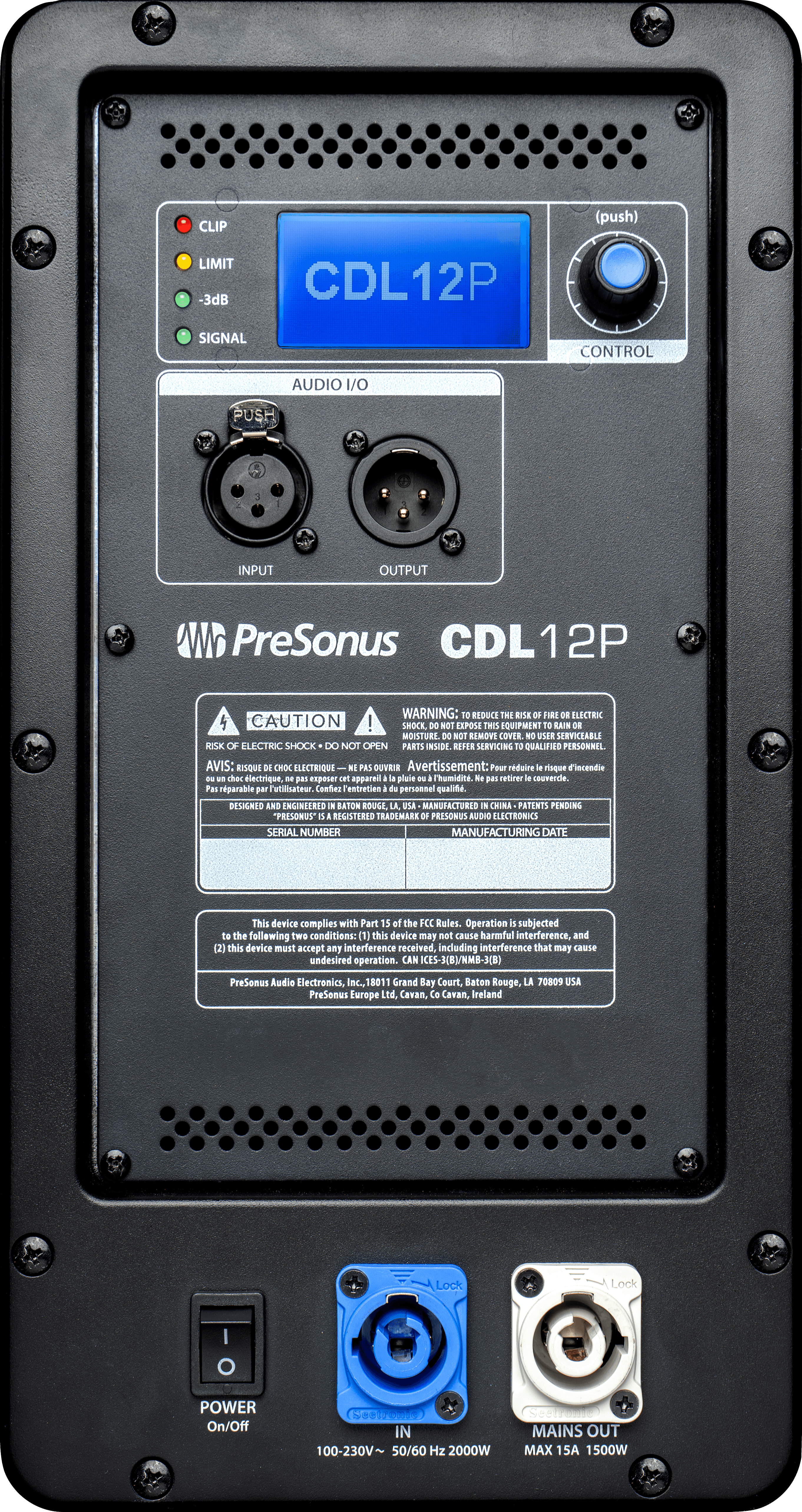

- Aux-Eingang: Nicht verfügbar
- Kanäle: 1
- Eingänge: 1× XLR
- Line-Ausgang: 1× Direkter Line-Ausgang (XLR)
- Stromverbrauch: 4,2 A
- Spannungsversorgung: 100–240 V AC, 50–60 Hz
Allgemein
- Verstärkertyp: Class-D
- Farbe: Schwarz
Hardware
- Audiosteuerung: Preset-Auswahl für Anzahl der gestackten Lautsprecher, Hochpassfilter Ein/Aus, PreSonus Subwoofer-Konfiguration
- Gehäusematerial: 15 mm Eucalyptus Multiplexholz
- Kühlung: Freiluftkonvektion
- Gittermaterial: Pulverbeschichteter Stahl
- HF-Leistung: 1000 W Peak, 500 W Programmleistung (250 W RMS)
- HF-Treiber: 8x 2" (1" Schwingspule)
- Griffe: 2 seitliche Tragegriffe
- LF-Leistung: 1000 W Peak, 500 W Programmleistung (250 W RMS)
- Tieftöner: 12” mit 2,5”-Schwingspule
- Stativflansch: Zwei Positionen (0° und 7,5° Neigung)
Abmessungen
- Tiefe: 464 mm
- Höhe: 470 mm
- Breite: 521 mm
Sonstiges
- Stromanschluss: Locking AC In/Out
- Schutzschaltungen: Verstärker - Überstrom, DC, Über-/Unterspannung, Überhitzung, Hochfrequenz; Lautsprecher - Limiter
- Flughardware: Integriertes Rigging-System (Traglastverhältnis 10:1)
Leistung
- Maximaler Schalldruck (Peak SPL): 130 dB
- Gesamtausgangsleistung: 2000 W Peak, 1000 W Programmleistung (500 W RMS)
- Klirrfaktor: <0,05% (20 Hz bis 20 kHz)
- Verstärker Dynamikbereich (A-bewertet): 119 dB
Lautsprecher
- Abstrahlwinkel: 120° horizontal × 15° vertikal
- Trennfrequenz: 420 Hz
- Lautsprechertyp: Aktives 2-Wege Full-Range-System
VOB/C-konforme Ausschreibungstext nach DIN 18299 für den PreSonus CDL12P Constant-Directivity Line-Array-Lautsprecher (Art.-Nr. 2779100202):
1. Allgemeines
Leistungsumfang: Lieferung, fachgerechte Montage im Stativ-, Boden- oder Flugbetrieb (bis 6 Lautsprecher), inklusive Netz- und XLR-Audioverkabelung. Betriebsbereite Inbetriebnahme mit DSP-Array-Konfiguration, Low-Pass-Filter, Limiter/Protection-Funktionen. Übergabe eines GoB-konformen Abnahmeprotokolls.
Hersteller / Vertrieb: PreSonus / TRIUS Pro-AV
Modell: CDL12P
Art.-Nr.: 2779106202
2. Technische Anforderungen (VOB/C – ATV nach DIN 18299)
2.1 Gerätetyp & Aufbau
Aktiv‑Line‑Array‑Lautsprecher – 2‑Wege Hybrid‑Design: 12″ Tieftöner + 8× 2″ HF‑Mitteltöner in segmentiertem Bogen mit konstanter Abstrahlung (120° horizontal)
500 W LF + 500 W HF Class‑D Verstärkung → 1 000 W Programmleistung, 2 000 W Peak
2.2 Akustikperformance
- Frequenzbereich: −3 dB bei 48 Hz–18 kHz, −10 dB bei 42 Hz–19 kHz
- Max. Schalldruck: 130 dB SPL Peak
- Abstrahlwinkel: 120° horizontal × 15° vertikal (einzelnes Gerät); bis 90° vertikal im Array
- Tieffrequenz‑Crossover bei 420 Hz zur Minimierung von Comb‑Effekten
2.3 Eingänge & DSP
- 1× XLR Line‑In (40 kΩ, +4 dBu), 1× XLR Mix‑Out (Kaskadierung)
- Onboard DSP: Array-Modi (1–6 Boxen), Sub‑Modus, 90 Hz Hochpass, 8‑Band EQ, 800 ms Delay, Limiter, Clip/Signal/Protection‑LEDs
2.4 Gehäuse & Montage
- Polypropylen-/Multiplex-Gehäuse, 15 mm Birke; tourtauglich; 1,2 mm Stahlschutzgitter
- Rigging Hardware für bis zu 6 Geräte, 35 mm Pole-Socket (0°/7,5°), vielseitige Einsatzmöglichkeiten (Tripod/Boden/Flug)
2.5 Netzversorgung & Schutztechnik
- Integriertes Class‑D-Netzteil, AC 100‑240 V 50/60 Hz, powerCON in/out, max. Strom 4,2 A bei 1/8 Leistung
- Automatische Kühlung (Free-air), Schutz gegen Überstrom, Übertemperatur, Unter-/Überspannung, DC-Fehler sowie Limiter
2.6 Mechanik & Abmessungen
- Maße: ca. 472 × 521 × 464 mm (H×B×T); Gewicht: ca. 28,6 kg
2.7 Dokumentation
- Enthält deutsche Bedienungs-, Installations‑ und Anschlussanleitung, technische Datenblätter, CE‑Kennzeichnung sowie Konformitätserklärung – in digitaler und gedruckter Form.
3. Eigenschaften & Klassifizierung
- Geräteklasse: Aktiver Constant‑Directivity‑Line‑Array Lautsprecher, 1 000 W Programm, DSP-gesteuert
- Hersteller / Modell: PreSonus CDL12P
- Garantie: Mindestens 24 Monate gemäß VOB/C, Hersteller bietet zusätzlich 6 Jahre Garantie bei Registrierung
4. Durchführung, Prüfung & Abnahme
- Montage (Stativ, Aufstellung oder Flug) gemäß Herstellerinformationen, inklusive Sicherung und Ausrichtung
- Anschlussprüfung: Netz, XLR In/Out, DSP‑Array‑Modi, Crossover, Limiter, Delay, Pegelmessung SPL
- MESSPROTOKOLL inkl. Preset‑Konfiguration, SPL & Funktionstest gemäß VOB‑C ATV
5. Gewährleistung
- Mindestens 24 Monate Gewährleistung (VOB/C), inklusive Ersatzteilversorgung, Servicedokumentation und CE-Nachweis; Erweiterung möglich durch Hersteller‑Garantie
6. LV-/GAEB-Integration
- Positionsbezeichnung: PreSonus CDL12P Aktiv-Line‑Array Lautsprecher, 12″, DSP, 1 000 W Programm
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage/Flug, Anschluss, Inbetriebnahme, Dokumentation
- Technischer Verweis: Siehe Ziffer 2
- GAEB D81 Beispiel: 01234 CDL12P ST 1,00
