Ausschreibungstext nach VOB/C und DIN 18299 für den Deckeneinbaulautsprecher TRIUS Pro-AV/AMC EVAC 6 (EN 60849-konform) von TRIUS Pro-AV/AMC
Leistungsbeschreibung
Lieferung und montierte Installation von Deckeneinbaulautsprechern, Marke TRIUS/AMC, Typ EVAC 6, entsprechend Abschnitt „Sonstige Ausbauarbeiten – Ton- und Lautsprechersysteme“ der DIN 18299 sowie den Bedingungen der VOB/C:
1. Produktbeschreibung

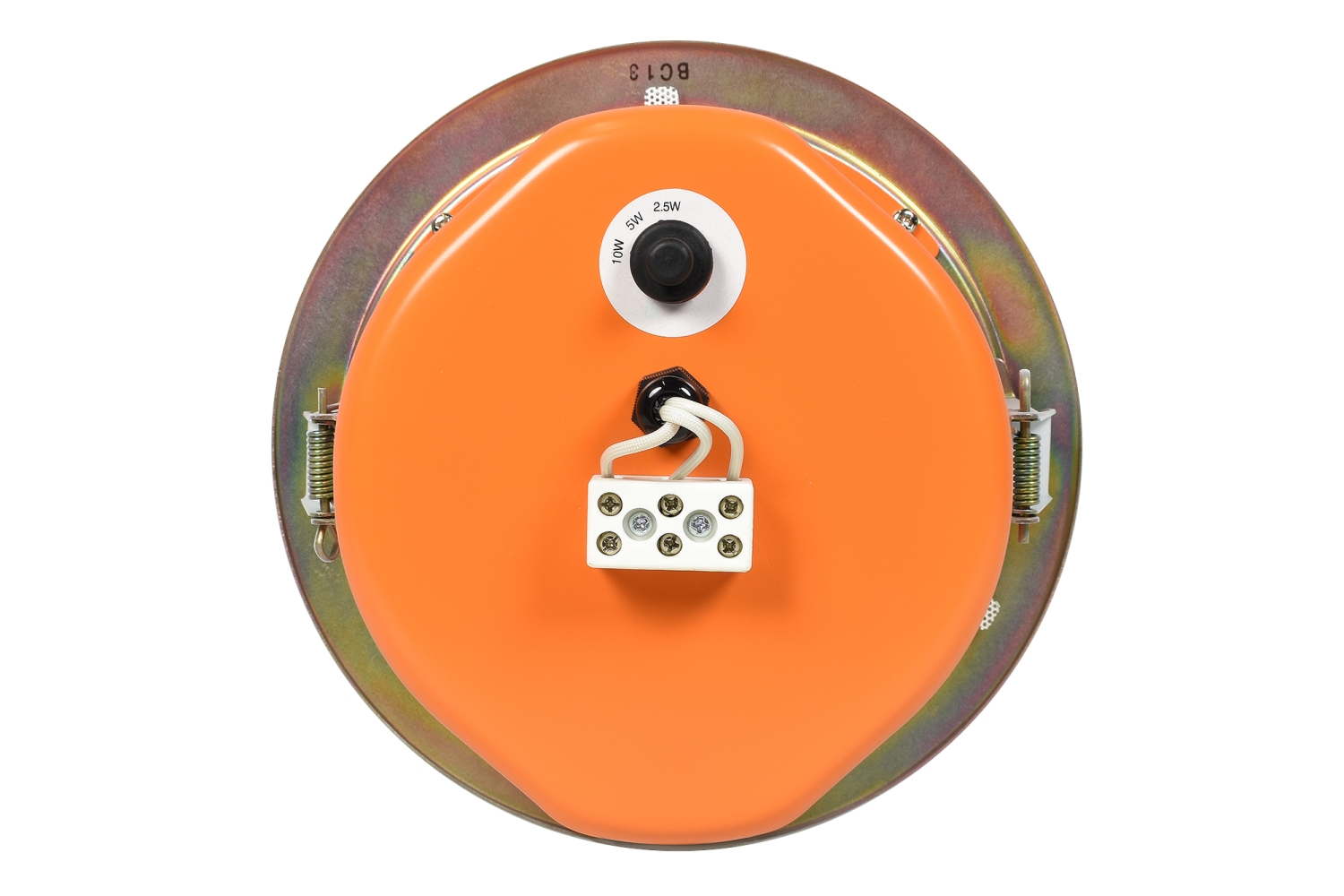

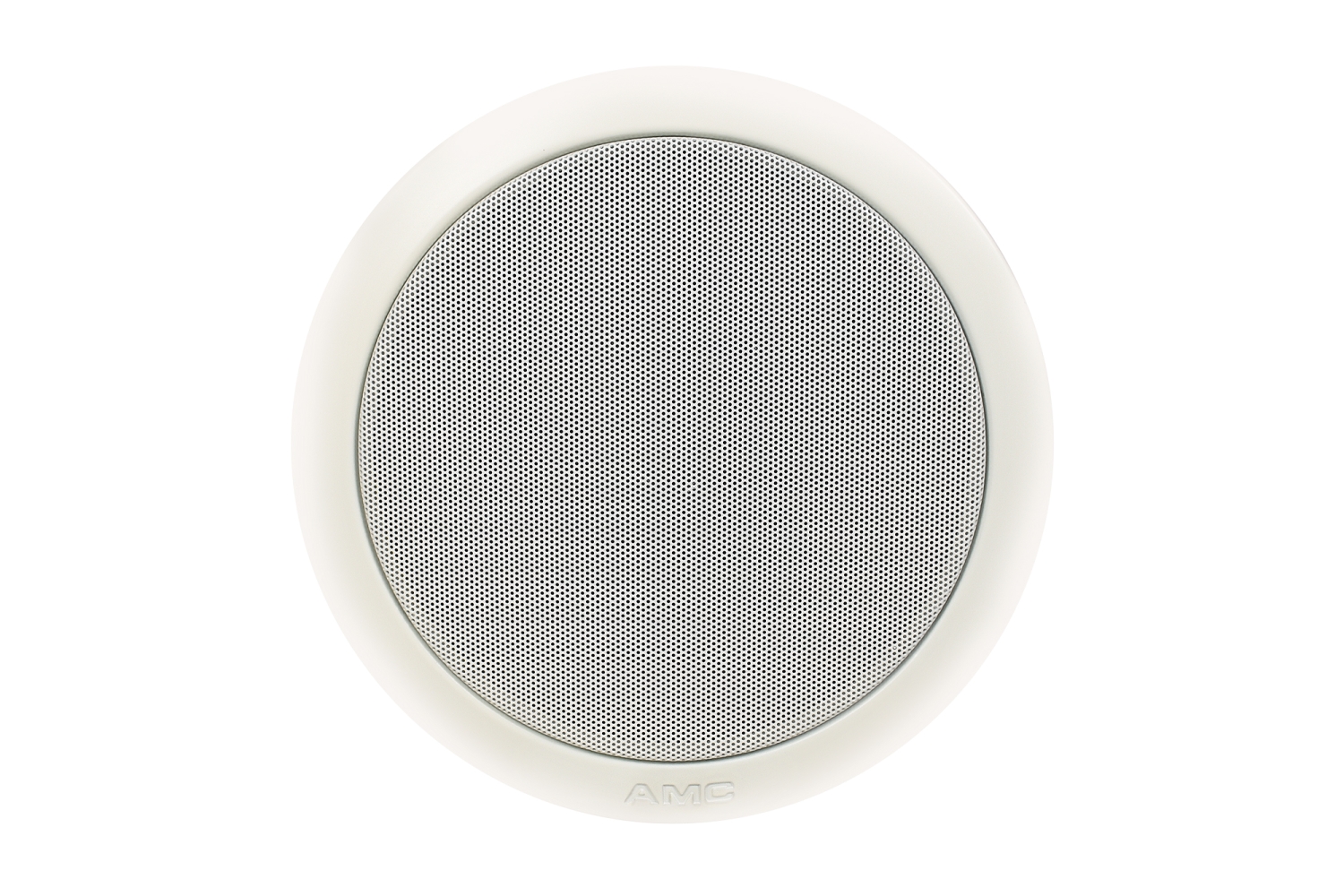

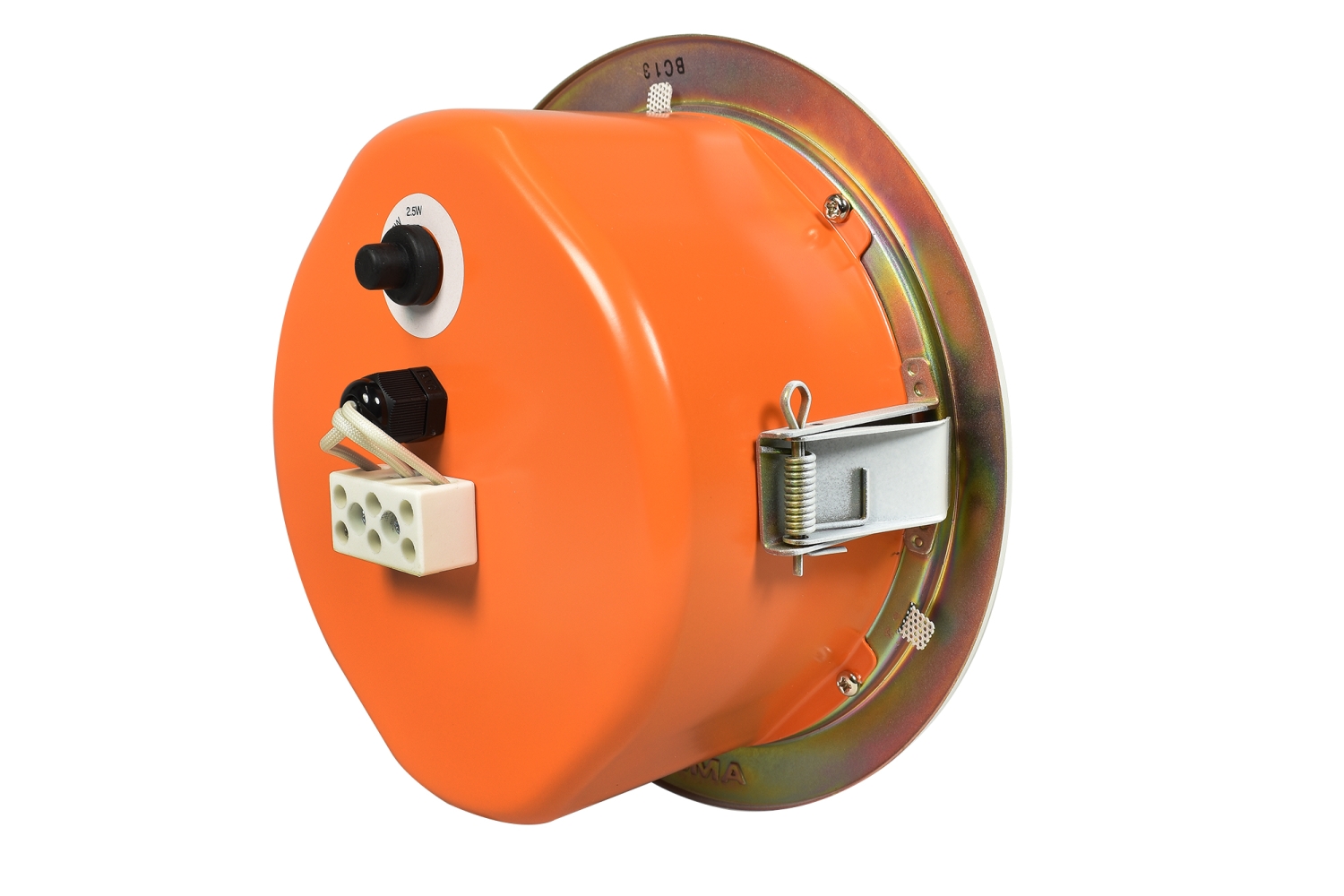

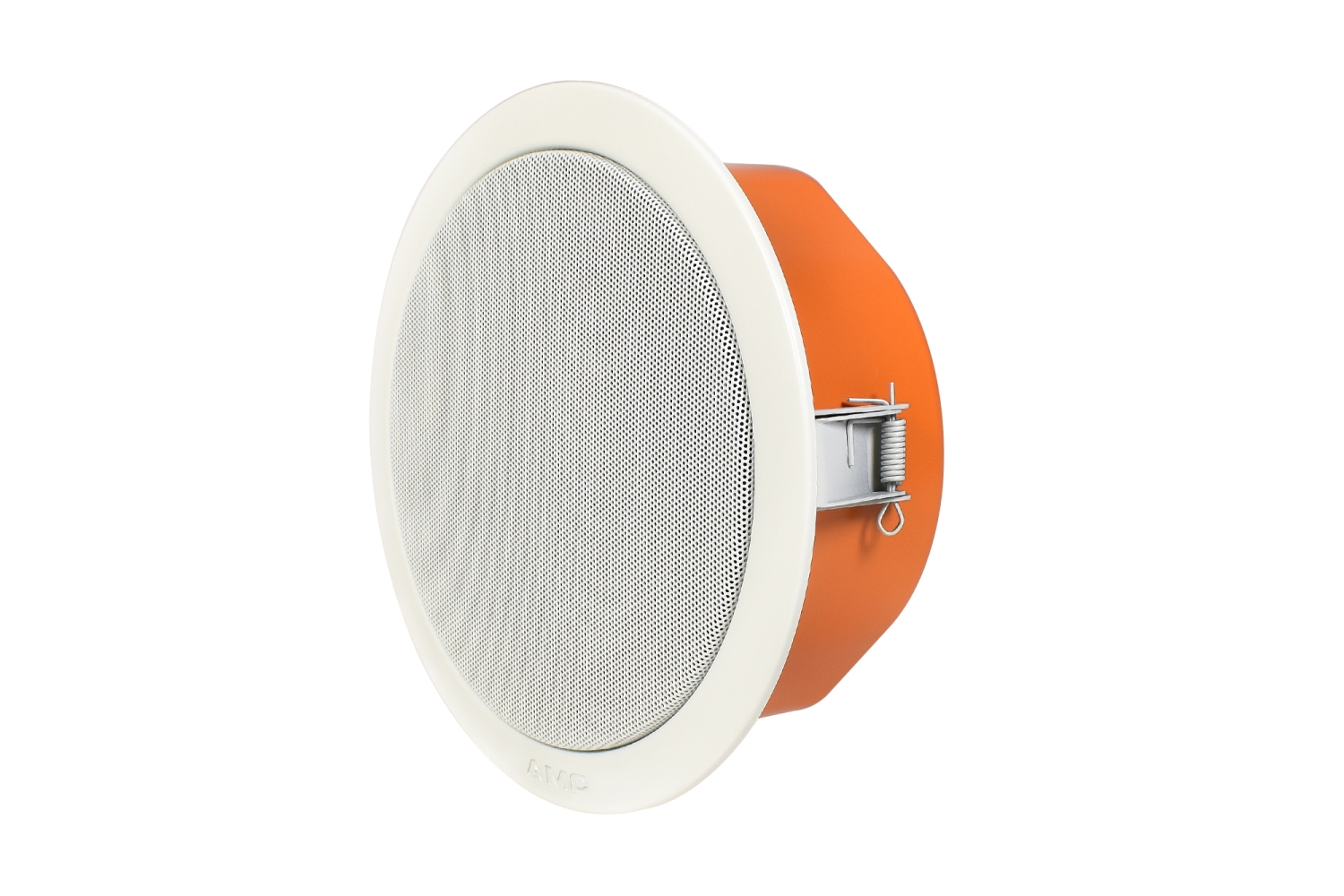

Vollmetall-Deckenlautsprecher mit eingebautem 100 V-Trenn-transformator, Brandschutzgehäuse (Feuerschutzkuppel aus Stahl), keramischem Anschlussblock und Thermosicherung – geeignet für Sprachalarm- und Evakuierungssysteme nach EN 60849
2. Technische Daten
- Nennleistung: 10 W
- Leistungsabgriffe: 10 W / 5 W / 2,5 W (100 V)
- Empfindlichkeit: 93 dB (1 W/1 m)
- Frequenzbereich: 150 Hz–20 kHz
- Abmessungen: Ø 200 mm × 101 mm, Einbautiefe inkl. Kuppel ~101 mm
- Gewicht: ca. 1,43 kg
- Farbe: Gehäuse weiß RAL 9016, Feuerschutzkuppel orange RAL 2008
3. Montage
- Einbau in abgehängte Decken gemäß Ø 200 mm Ausschnitt.
- Montage über vorhandene Feder- oder Schraubklemmen.
- Anbringung des Metallgitters mit integrierter Brandschutzkuppel, gemäß Herstellerangabe.
- Einstellung der gewünschten Leistungsstufe am Transformator oberhalb des Lautsprechers.
4. Prüfung & Abnahme
- Funktionsprüfung in allen 100 V-Abgriffen: 10 W, 5 W, 2,5 W.
- Messung Schalldruckpegel und Impedanz.
- Sichtkontrolle: korrekte Montage und Brandschutzkuppel (Thermosicherung) intakt.
- Übergabe eines Abnahmeprotokolls mit Positionsnummer und Prüfresultaten.
5. Dokumentation
- Datenblatt, Konformitätsnachweis EN 60849/EN DIN, Montageanleitung.
- Prüf- und Abnahmeprotokoll.
- Garantienachweise und Seriennummern-Dokumentation.
LV-Positionstext Vorschlag
„Lieferung und Montage Deckeneinbaulautsprecher TRIUS/AMC EVAC 6, 10 W Nennleistung, mit eingebautem 100 V-Transformator (10/5/2,5 W-Abgriff), Metallgehäuse inkl. Feuerschutzkuppel und Keramik-Anschlussblock, Empfindlichkeit 93 dB/1 W/1 m, Frequenzbereich 150 Hz–20 kHz, Ø 200 mm Ausschnitt, Einbautiefe 101 mm, Gewicht ca. 1,43 kg, geeignet für EN 60849 Sprachalarm‑EVAC‑Systeme. Montage befestigt mittels Feder-/Schraubklemmen, Einstellung der Trenntransformatorleistung, Funktionsprüfung aller Leistungsabgriffe und Schalldruckpegelmessung, Abnahmeprotokoll, Datenblatt und Konformitätsnachweis gemäß VOB/C und DIN 18299 übergeben.“
Normenbezug
DIN 18299: richtig zugeordnet unter „Sonstige Ausbauarbeiten – Ton‑ und Lautsprechersysteme“.
VOB/C: enthält Gerätetyp, Hersteller, technische Daten, Montage-, Prüf- und Dokumentationspflichten.
Ausschreibungstext nach VOB/C oder DIN 18299?
- DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
- VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.
Kurz gesagt:
- DIN 18299 regelt das Wie der Ausschreibung allgemein
- VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
