AMC PCR5T

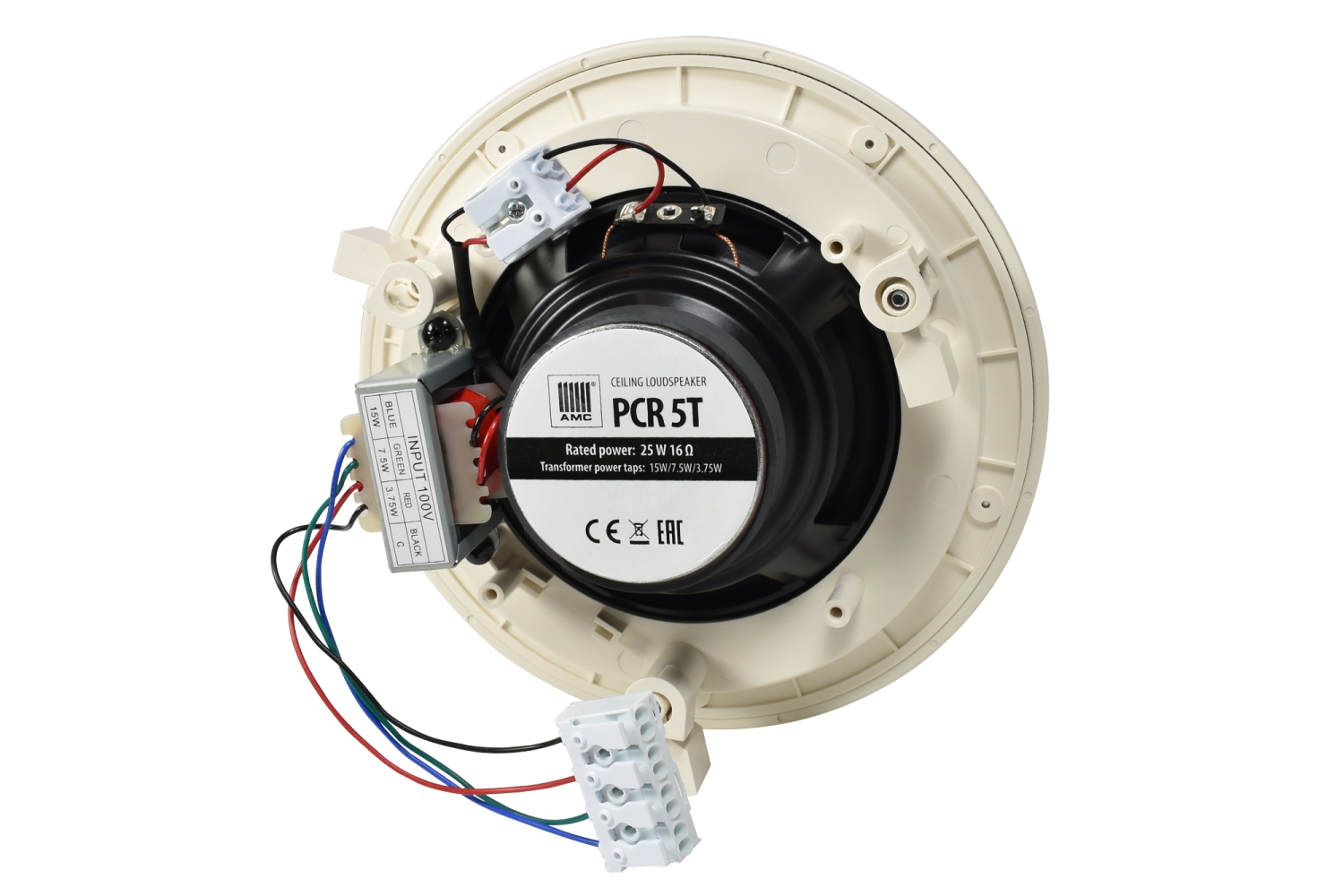

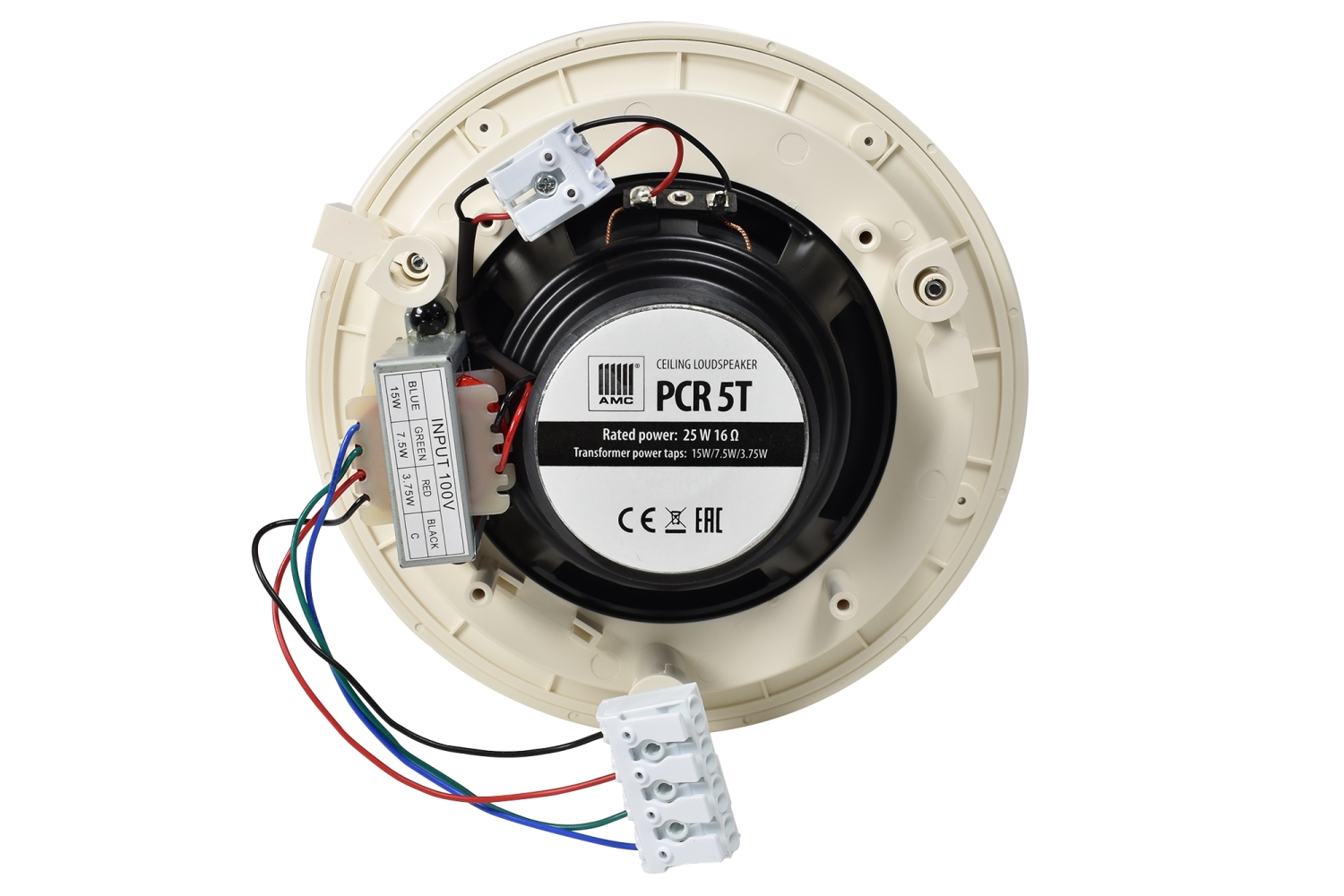

Der AMC PCR5T ist Deckeneinbaulautsprecher mit einem 5 Zoll (130 mm) Tieftöner und einem 0,5 Zoll (13 mm) Hochtöner und bietet eine Ausgangsleistung von 25 W (@ 16 Ohm). Dieser Deckenlautsprecher verfügt über einen integrierten 100 V-Transformator sowie eine magnetische Gitterbefestigungen, die die Montage des Lautsprechers erheblich vereinfacht.
Eigenschaften
- Hochwertiger Deckeneinbaulautsprecher
- 5“ LF/MF- und 0,5“ HF-Treiber in koaxialer Anordnung
- 16 Ohm Anschluss und 100 V-Übertrager
- Randlose Abdeckung, Montage mittels Schraubklemmen und Magnetverschlüsse
- 120° Schallabdeckung
- Weißes Metallgitter
4-Zonen AV-System über größere Distanzen
Beschallungsanlage für Kundencenter mit Dauerwerbedurchsagen
Einfaches 4-Zonen Beschallungssystem
Komplexe Multizonen-Beschallung mit Dante
AV-Technik für ein Kreuzfahrtschiff
V-Technik für eine Zahnarztpraxis
Video- und Audiotechnik für ein Auto-Museum
AV-System mit zusätzlich abgesetzter HDMI-Einspeisung
Beschallungsanlage für Kundencenter mit Dauerwerbedurchsagen
Einfaches 4-Zonen Beschallungssystem
Komplexe Multizonen-Beschallung mit Dante
AV-Technik für ein Kreuzfahrtschiff
V-Technik für eine Zahnarztpraxis
Video- und Audiotechnik für ein Auto-Museum
AV-System mit zusätzlich abgesetzter HDMI-Einspeisung
AV-System mit zweifacher abgesetzter HDMI-Einspeisung
Technische Daten:
Typ: 5" Deckeneinbau-Lautsprecher weiss 100V
Bestückung: 5" LF/MF-Treiber und 0,5" HF-Tweeter
Leistung: 15-7,5-3,75 W @ 100 V, 25 Watt
Eingangs-Impedanz: 16 Ohm
Empfindlichkeit (1 W/1 m): 89 dB
Frequenz-Übertragungsbereich: 80 Hz bis 20 kHz (+/-3 dB)
Abmessungen: 200 x 70 mm
Gewicht: 1,1 kg
Grill: Stahl
Montage: Lautsprecher Schraubklemmen, Grill-Magnete
Deckenausschnitt: 170 mm
Gehäuse: UV-resistentes ABS-Kunststoff
Ausschreibungstext nach VOB/C AMC PCR5T Deckeneinbaulautsprecher – 5 ″ Lautsprecher mit 16 Ω Anschluss und 100 V-Übertrager
Allgemeines:
Hochwertiger Deckeneinbaulautsprecher mit 5 ″ LF/MF-Treiber und 0,5 ″ HF-Tweeter in koaxialer Anordnung. Der Lautsprecher bietet eine Ausgangsleistung von 25 W bei 16 Ω und verfügt über einen integrierten 100 V-Übertrager mit Abzapfungen bei 15 W, 7,5 W und 3,75 W. Die Montage erfolgt mittels Schraubklemmen und Magnetverschlüssen, ohne zusätzliche Hardware. Die randlose Abdeckung sorgt für ein minimalistisches Design, das besonders in sensiblen Innenräumen geschätzt wird.
Technische Leistungsmerkmale:
- Bestückung: 5 ″ LF/MF-Treiber und 0,5 ″ HF-Tweeter in koaxialer Anordnung
- Leistung: 15 W, 7,5 W, 3,75 W bei 100 V, 25 W bei 16 Ω
- Eingangs-Impedanz: 16 Ω
- Empfindlichkeit (1 W / 1 m): 89 dB
- Frequenz-Übertragungsbereich: 80 Hz bis 20 kHz (+/−3 dB)
- Abmessungen: 200 × 70 mm
- Gewicht: 1,1 kg
- Grill: Stahl
- Montage: Schraubklemmen, Grill-Magnete
- Deckenausschnitt: 170 mm
- Gehäuse: UV-resistentes ABS-Kunststoff
- Artikelnummer: 10-03-300
Ergänzung nach DIN 18299
- ST Bauteilgruppe 53 – Elektrotechnik
- Gewerk 533 – Elektrogeräte
Leistungsverzeichnisposition (LVP.):
- Lieferung und Montage eines Deckeneinbaulautsprechers AMC PCR5T
- Fachgerechte Befestigung des Lautsprechers in der vorgesehenen Deckenöffnung
- Sicherstellung der korrekten Ausrichtung und Stabilität des Lautsprechers
- Durchführung einer Funktionsprüfung nach der Montage
- Übergabe mit technischer Dokumentation inkl. Modell, Seriennummer und Montagehinweisen
Leistungsbeschreibung – Leistungsbild nach DIN 18299:
- Fachgerechte Montage des Lautsprechers gemäß Herstellerangaben (siehe VOB/C-Text)
- Durchführung und Protokollierung der Funktionsprüfung
- Einweisung des Betreibers sowie Übergabe sämtlicher technischer Unterlagen, Datenblätter und Garantiehinweise gemäß VOB/C
Kurzprofil für Leistungsverzeichnis
- Produkt: TRIUS Pro-AV/AMC PCR5T Deckeneinbaulautsprecher
- Bestückung: 5 ″ LF/MF-Treiber und 0,5 ″ HF-Tweeter
- Leistung: 15 W, 7,5 W, 3,75 W bei 100 V, 25 W bei 16 Ω
- Eingangs-Impedanz: 16 Ω
- Empfindlichkeit: 89 dB (1 W / 1 m)
- Frequenzbereich: 80 Hz bis 20 kHz (+/−3 dB)
- Abmessungen: 200 × 70 mm
- Gewicht: 1,1 kg
- Grill: Stahl
- Montage: Schraubklemmen, Grill-Magnete
- Deckenausschnitt: 170 mm
- Gehäuse: UV-resistentes ABS-Kunststoff
- Artikelnummer: 10-03-300
Ausschreibungstext nach VOB/C oder DIN 18299?
- DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
- VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.
Kurz gesagt:
- DIN 18299 regelt das Wie der Ausschreibung allgemein
- VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
