AMC PCR8T

Eigenschaften

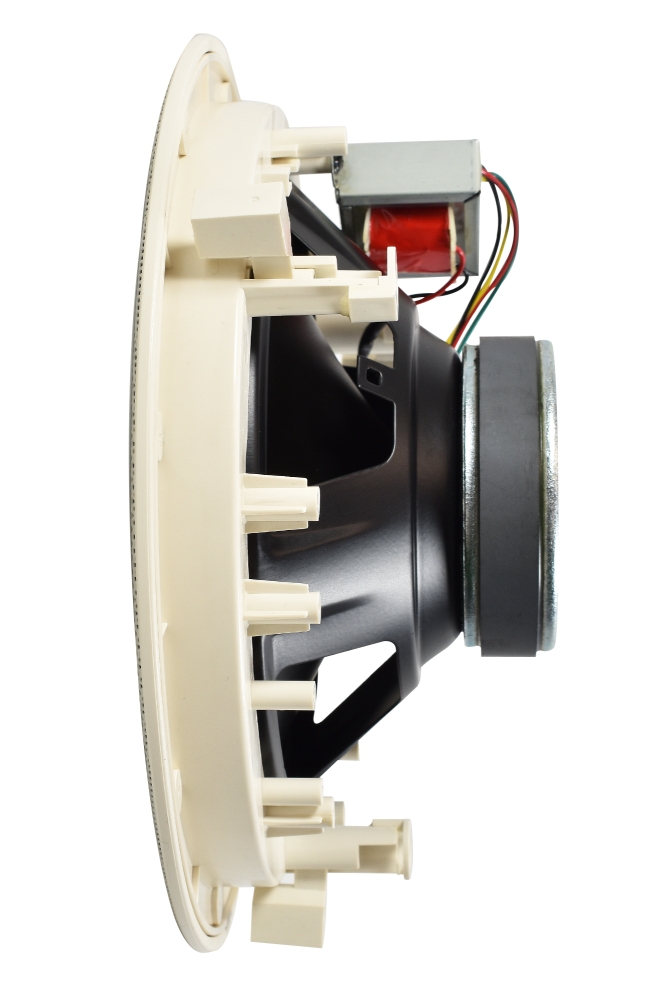

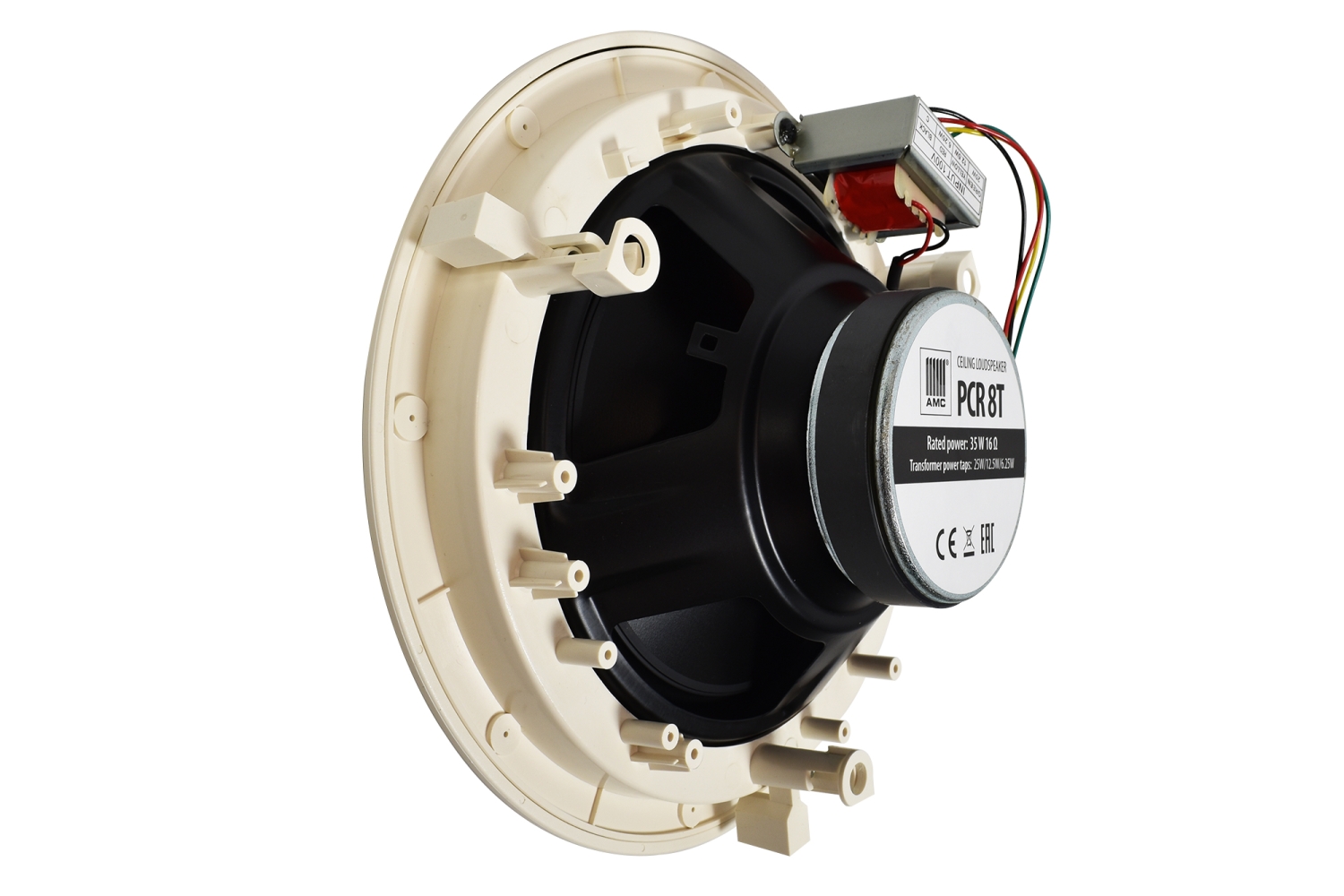

• Hochwertiger Deckeneinbaulautsprecher
• 8“ LF/MF- und 0,5“ HF-Treiber in koaxialer Anordnung
• 16 Ohm Anschluss und 100 V-Übertrager
• Randlose Abdeckung, Montage mittels Schraubklemmen und Magnetverschlüsse

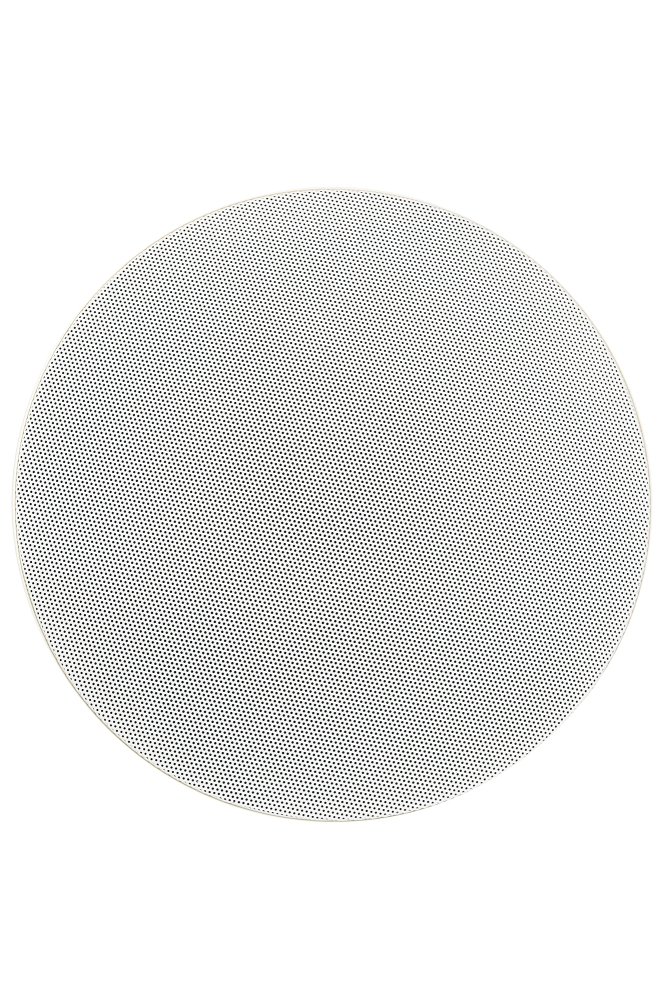

• Weißes Metallgitter

Boutique bis 150 m² - Beschallung plus Display




---

Einzelhandel bis 200 m² plus vier Video-Displays




---

Beschallung für einen Supermarkt

---

Downmix-Funktion mit einem 10G AV over IP-System

Technische Daten:

Typ: 8" Deckeneinbau-Lautsprecher weiss 100V

Bestückung: 8" LF/MF-Treiber und 0,5" HF-Tweeter

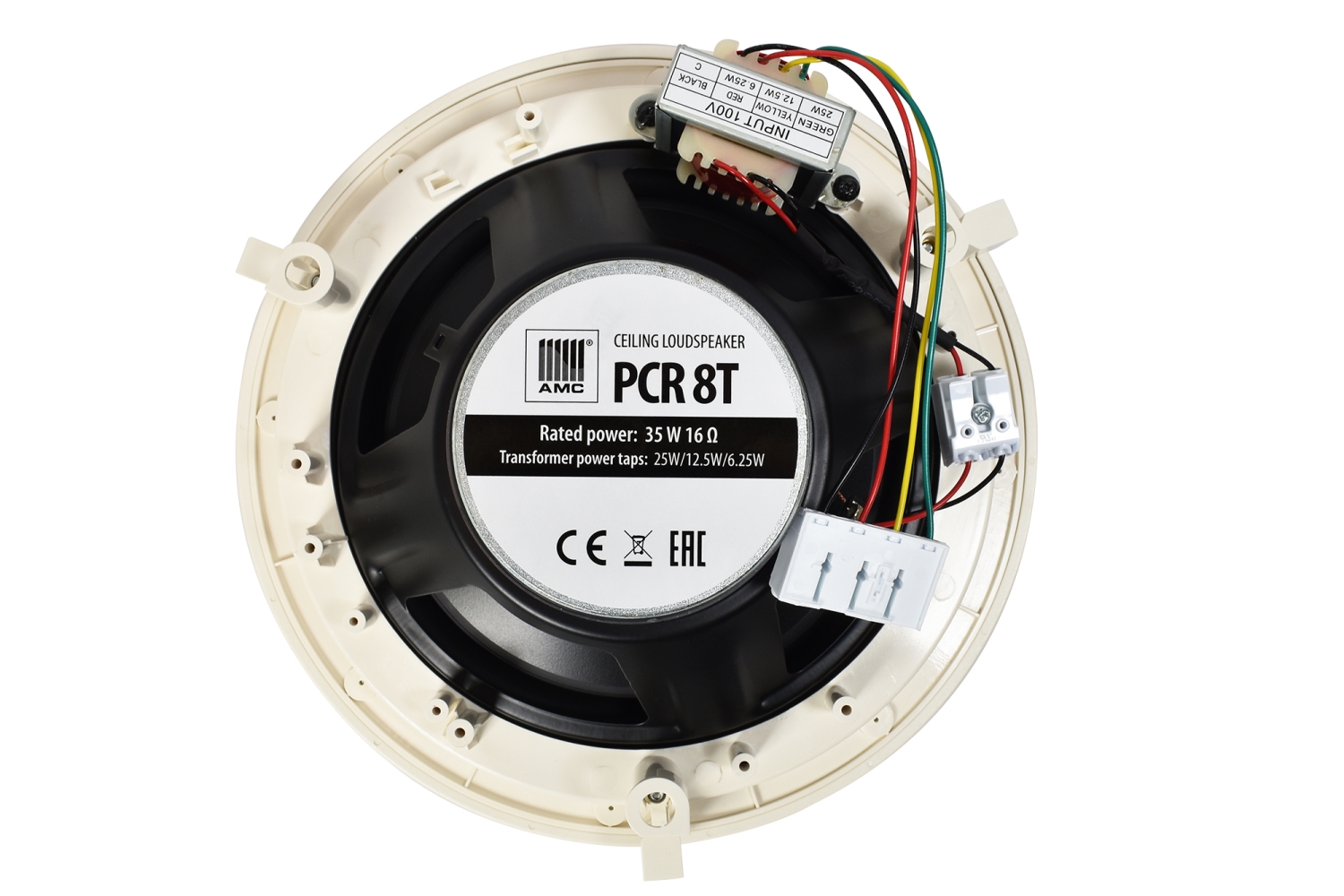

Leistung: 25-12,5-6,25 W @ 100 V, 35 Watt

Eingangs-Impedanz: 16 Ohm

Empfindlichkeit (1 W/1 m): 90 dB

Frequenz-Übertragungsbereich: 60 Hz bis 20 kHz (+/-3 dB)

Abmessungen: 250 x 95 mm

Gewicht: 1,7 kg

Grill: Stahl

Montage: Lautsprecher Schraubklemmen, Grill-Magnete

Deckenausschnit: 225 mm

Gehäuse: UV-resistentes ABS-Kunststoff

Ausschreibungstext gemäß VOB/C und DIN 18299 für den Deckeneinbaulautsprecher AMC PCR8T von TRIUS Pro-AV/AMC

Leistungsbeschreibung
Lieferung und Montage von Deckeneinbaulautsprechern, Marke TRIUS / AMC, Typ PCR8T (Artikelnummer 10‑03‑301), gemäß DIN 18299 Abschn. „Sonstige Ausbauarbeiten – Ton- und Lautsprechersysteme“ und VOB/C:

Produktbeschreibung
Hochwertiger 2‑Wege‑Deckenlautsprecher, koaxial bestückt mit 8″ (200 mm) LF/MF‑ und 0,5″ (13 mm) HF‑Treiber, mit integriertem 100 V‑Transformator und 16 Ω‑Niederohm‑Anschluss

Technische Daten

• Leistung: 35 W bei 16 Ω, 25 W / 12,5 W / 6,25 W bei 100 V
• Empfindlichkeit: 90 dB (1 W/1 m)
• Frequenzbereich: 60 Hz–20 kHz (±3 dB)
• Einbaumaße: 250 × 95 mm, Deckenausschnitt Ø 225 mm, Gewicht ca. 1,7 kg
• Gehäuse: UV‑resistentes ABS/Kunststoff, Frontblende: randlose Stahl‑Membran, magnetisch befestigt, weiß

Montageleistungen

• Montage mit Front-Schraubklemmen und magnetischer Blende gemäß Herstellerangabe .
• Einbau senkrecht in abgehängte Decken mit exakt Ø‑225‑mm-Ausschnitt.
• Anschluss wahlweise niederohmig (16 Ω) oder über 100 V‑Linie mit shall‑switch für die Leistungstransformator-Abzapfungen (25 / 12,5 / 6,25 W).
• Justierung des Abflusses entsprechend Raum‑ bzw. Zonenbeschallungsplan.

Prüfung & Abnahme

• Funktionstest in beiden Betriebsarten (16 Ω-Niederohm, 100 V‑Linie bei allen Abzapfungen).
• Überprüfung auf ordnungsgemäßen Sitz der magnetischen Frontblende und bündige Integration in die Decke.

Dokumentation

• Übergabe des offiziellen Datenblatts und Montagehinweises von TRIUS/AMC.
• Protokollführung aller Prüfungen mit Dokumentation.
• Auflistung aller Einbaustellen mit Seriennummern und Abnahmeprotokoll.

Qualitätsanforderungen:

• Einhaltung der entsprechenden Normen: DIN EN 60268‑5/‑4 für Elektroakustik sowie UV‑Beständigkeit und Brandschutzkonformität gemäß VOB/C.

Vergabetext für LV-Position:
„Lieferung und Einbau Deckeneinbaulautsprecher TRIUS Pro-AV/AMC, Typ PCR8T, 8″/0,5″ koaxial, 16 Ω und 100 V (Abzapfungen 25 / 12,5 / 6,25 W), magnetische randlose Stahlblende, Ø 225 mm Ausschnitt, 90 dB SPL (1 W/1 m), Frequenzbereich 60 Hz–20 kHz, Montage via Schraubklemmen, inkl. Funktionsprüfung und Dokumentation gemäß VOB/C & DIN 18299.“

Hinweise zur Integration:
DIN 18299: Führen Sie die Position unter Abschnitt „Sonstige Ausbauarbeiten – Ton‑ und Lautsprechersysteme“.
VOB/C: Die oben beschriebene Leistungsbeschreibung enthält sämtliche geforderten Angaben: Gerätetyp, Hersteller, technische Kenndaten, Montageverfahren, Prüfmethoden und Dokumentationspflichten.



---

Ausschreibungstext nach VOB/C oder DIN 18299?

• DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
• VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.

Kurz gesagt:

• DIN 18299 regelt das Wie der Ausschreibung allgemein
• VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
