Q-Acoustics Install Qi 80C
Der Q-Acoustics 8" High-Performance-Deckeneinbaulautsprecher mit schwenkbarer HF-Sektion ist mit der neuesten Styling- und Lautsprechertechnologie ausgestattet, die speziell für die anspruchsvollsten Anforderungen entwickelt wurden. Dieser 8" Lautsprecher ist das größte Modell in der Performance-Serie und liefert einen erstaunlich raumfüllenden Klang.
In der Filterstufe kommen ausschließlich hochwertige Bauteile zum Einsatz, die Anschlussklemmen sind vergoldet und die Verbindung zum Kabel ist ohne weiteres Werkzeug möglich. Ob für zu Hause, im Badezimmern sowie jede andere Feuchtraum-Applikation oder bei jeglicher professionellen AV-Installation, werden diese Modelle der Q-Install Serie schnell zur ersten Wahl, vor allem wenn es um die perfekte und ausgewogene Beschallung geht.
Produkteigenschaften
-

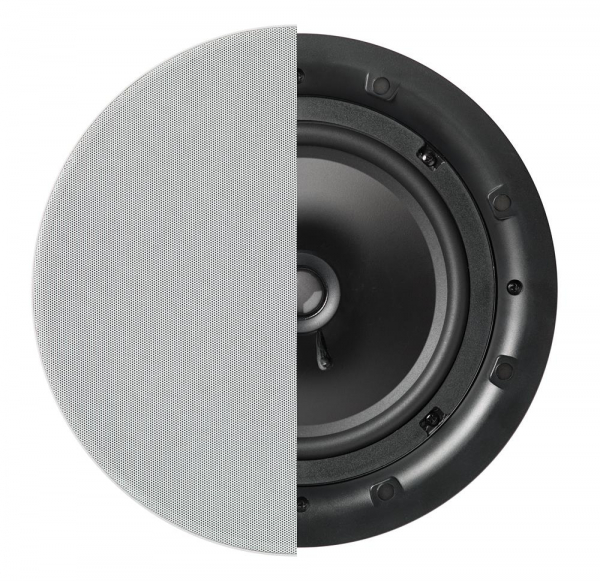

Die Grillabdeckung lässt sich magnetisch befestigen, während das Aussehen so optimiert wurde, dass eine perfekte Balance zwischen Klang und diskretem Erscheinungsbild entsteht
-
Die HF-Sektion ist über einen Schalter an der Frequenzweiche um +/- 3 dB einstellbar und komplett schwenkbar
-
Es werden weniger als 84 mm Einbautiefe benötigt
-
Zum Einsatz kommen ausschließlich flammhemmende Materialien nach UL94-Standard
-
Feuchtigkeitsbeständig und damit auch für Feuchtraum-Applikationen geeignet
-
Q-Install-Lautsprecher werden sorgfältig verpackt und mit Installationsvorlage und Montageanleitung geliefert
-
Sie sind grundsätzlich einfach und vor allem schnell zu installieren
-
Eine Schablone für das zu bohrende Montageloch vereinfacht den Einbau
-

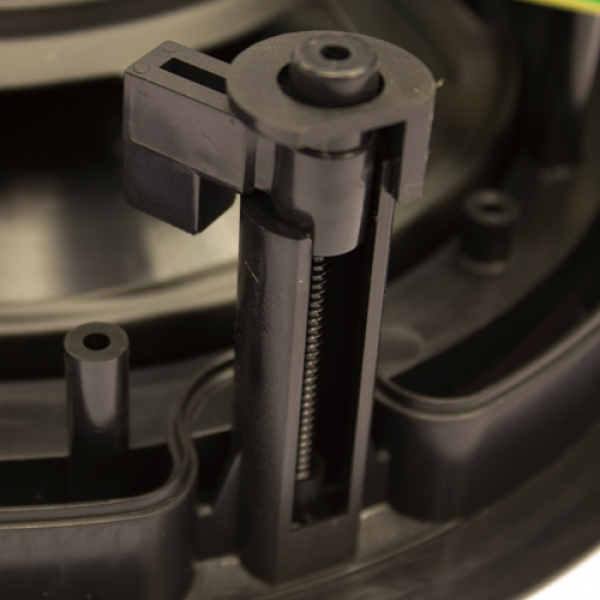

Dieser Deckenlautsprecher wird mit vier von vorn verschraubten Klemmen in der Decke befestigt
-
Lautsprecherterminals haben Push-Open-Anschlüsse, die die Verbindung mir dem Kabel werkzeuglos gestalten
Technische Daten:
Typ: Hochwertiger und professioneller Deckeneinbau-Lautsprecher in koaxialer Anordnung mit einem 8" LF/MF-Treiber und einem 0,75" Tweeter, einem randlosen und sehr edlen Grilldesign aus Metall in weiß sowie einer Schnellmontage-Vorrichtung
Einbau-Lochausschnitt: 281 mm
Leistung: 15 - 60 Watt (Programm)
Eingangsimpedanz: 8 Ohm
Empfindlichkeit: 88 dB (1 W/1 m)
tiefste übertragbare Frequenz (-3 dB): 63 Hz
Einbautiefe: 87 mm
Grill-Durchmesser: 248 mm
Preis und VPE: immer paarweise
VOB/C‑ und DIN 18299‑gerechter Ausschreibungstext für den Einbau der Deckenlautsprecher Q-Acoustics Q-Install QI 80C:
1. Beschreibung der Leistung
Lieferung und Montage von Deckenlautsprechern Q-Acoustics Q-Install QI 80C, VPE: Paar, Vertrieb über TRIUS Pro-AV, Art.-Nr. 50.03.00
- Inkl. magnetischer frontseitiger Abdeckgitter mit schmalem Rahmen (rund, optionale quadratische Gitter), geeignet zur farblichen Anpassung (Feinspachtel- und -anstrichfähig)
- Verwendung feuchtigkeitsresistenter und nach UL94 flammhemmender Gehäusekomponenten
2. Technische Spezifikationen (DIN 18299-konform)
- Lautsprechertyp: Passiv, für Deckeneinbau
- Tieftöner: Polypropylen‑Membran Ø 203 mm (8″)
- Hochtöner: Schwenk‑Tweeter Ø 19 mm (3/4″)
- Belastbarkeit: Programm 15 – 60 W
- Nennimpedanz: 8 Ω
- Wirkungsgrad: 88 dB (2,83 V/1 m)
- Frequenzgang: –3 dB bei 63 Hz (untere Grenzfrequenz) – obere Grenzfrequenz typ. ≥ 20 kHz*
- Einbautiefe: max. 87 mm
- Einbaumaß (rund): Ø 248 mm, Gesamtdurchmesser Ø 281 mm
- Gehäusematerial: UL94-flammhemmend, feuchtigkeitsresistent
3. Qualität und Normanforderungen (VOB/C)
- Schutzart: Feuchtraum geeignet (bad- und poolgeeignet)
- Magnete Gitterbefestigung, ohne sichtbare Schrauben, gewährleistet UV- und Feuchtigkeitsbeständigkeit
- Schutz vor Staubeintritt (Dust-caps) und wechselbare Stoffabdeckungen
- Drehbarer Hochtöner zur akustischen Feinjustierung
- Lieferung inkl. Einbauschablone, Montagerahmen („Dog-leg“ Klemmsystem), Push-Open‑Klemmen und Montageanleitung
4. Leistungsbeschreibung / LV‑Position (DIN 18299‑konform)
- Position: Lieferung und fachgerechte Montage von Q Acoustics Q Install QI 80C Deckenlautsprechern, Paar
- Leistungen umfassen:
- Lieferung werkseitig montierter, geprüfter Deckenlautsprecher, jeweils bestehend aus:
- -Polypropylen-Tieftöner Ø 203 mm
- -Schwenk-Tweeter Ø 19 mm
- -Push-Klemmen und 4‑fach Dog‑Leg Klemmsystem
- -Magnetischer Rundgitter (wahlweise quadratisch auf Anfrage) mit Stoffabdeckung
- -Dust‑Caps und Einbauschablone
- Einbau in abgehängte oder massive Decken – Ausschnitt Ø 248 mm
- Anpassung und Justierung des Richtungsschwenkentweters (±3 dB Bereich)
- Magnetische Gittermontage, nachträglich malbar möglich
- Einhaltung aller einschlägigen Normen (DIN EN, VDE, Brandschutz UL94, VOB/C)
- Funktionstest und Übergabe inklusive Betriebs- und Montageanleitung
Mengengerüst: Anzahl entsprechend Plan (Stückzahl x Paar)
Termin: Lieferung und Montage innerhalb von ... Wochen nach Auftragserteilung, fertig eingebaut.
5. Besondere Hinweise
- Emissionen gemäß Hersteller: Frequenzgang bis ≥ 20 kHz, Spielraum ±3 dB
- Lieferant stellt Dekor-Optionen (rund/quadratisch) zur Verfügung
- Normative Dokumentation: Technische Datenblätter und Bedienungs‑/Montageanleitung des Herstellers
- Gewährleistung gemäß VOB: mindestens 2 Jahre, zuzüglich Herstellergarantie
