Audiocenter Artist T45-DSP
Audiocenter Artist T45-DSP

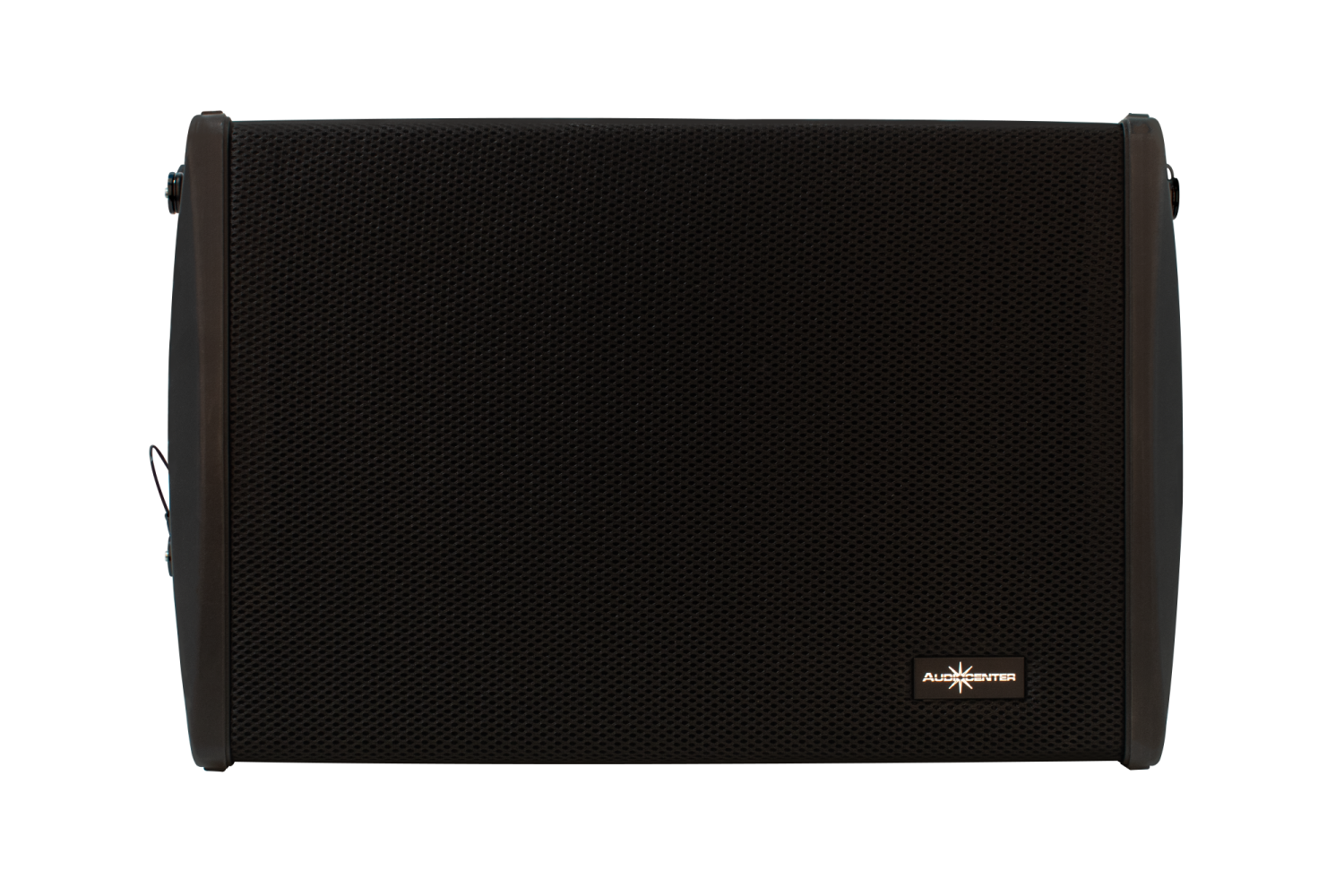

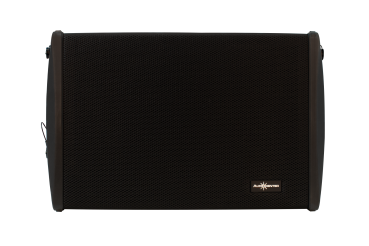

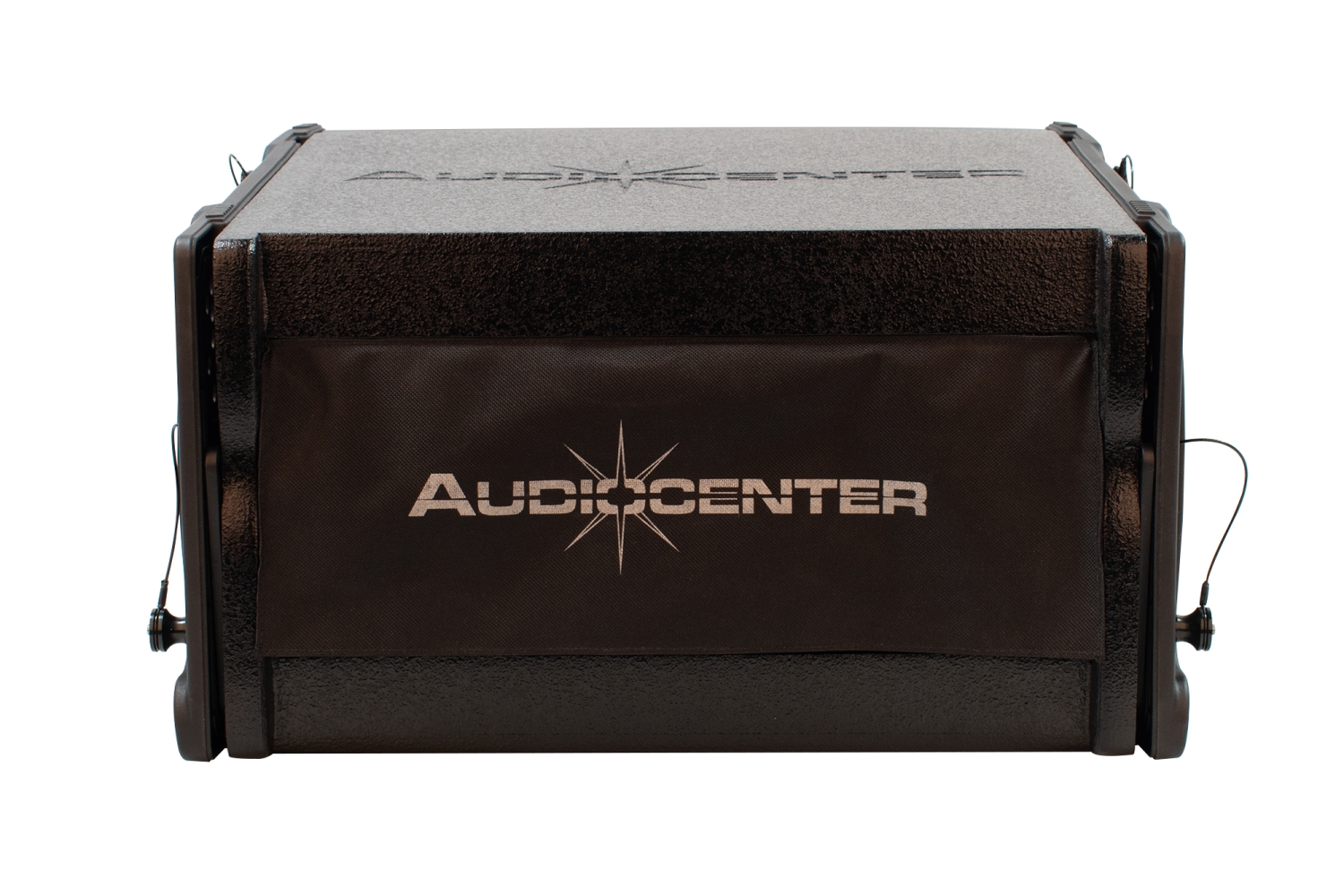

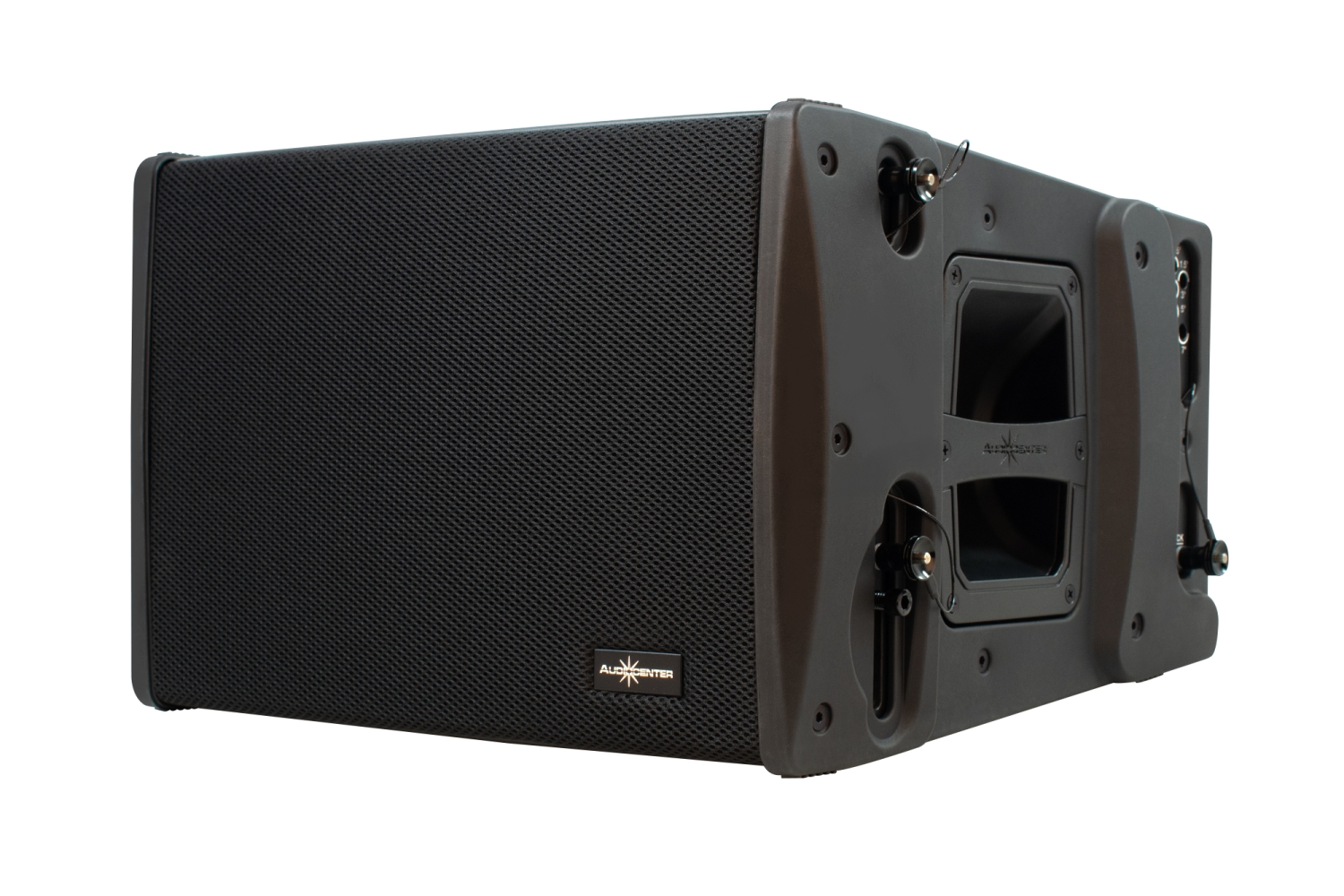

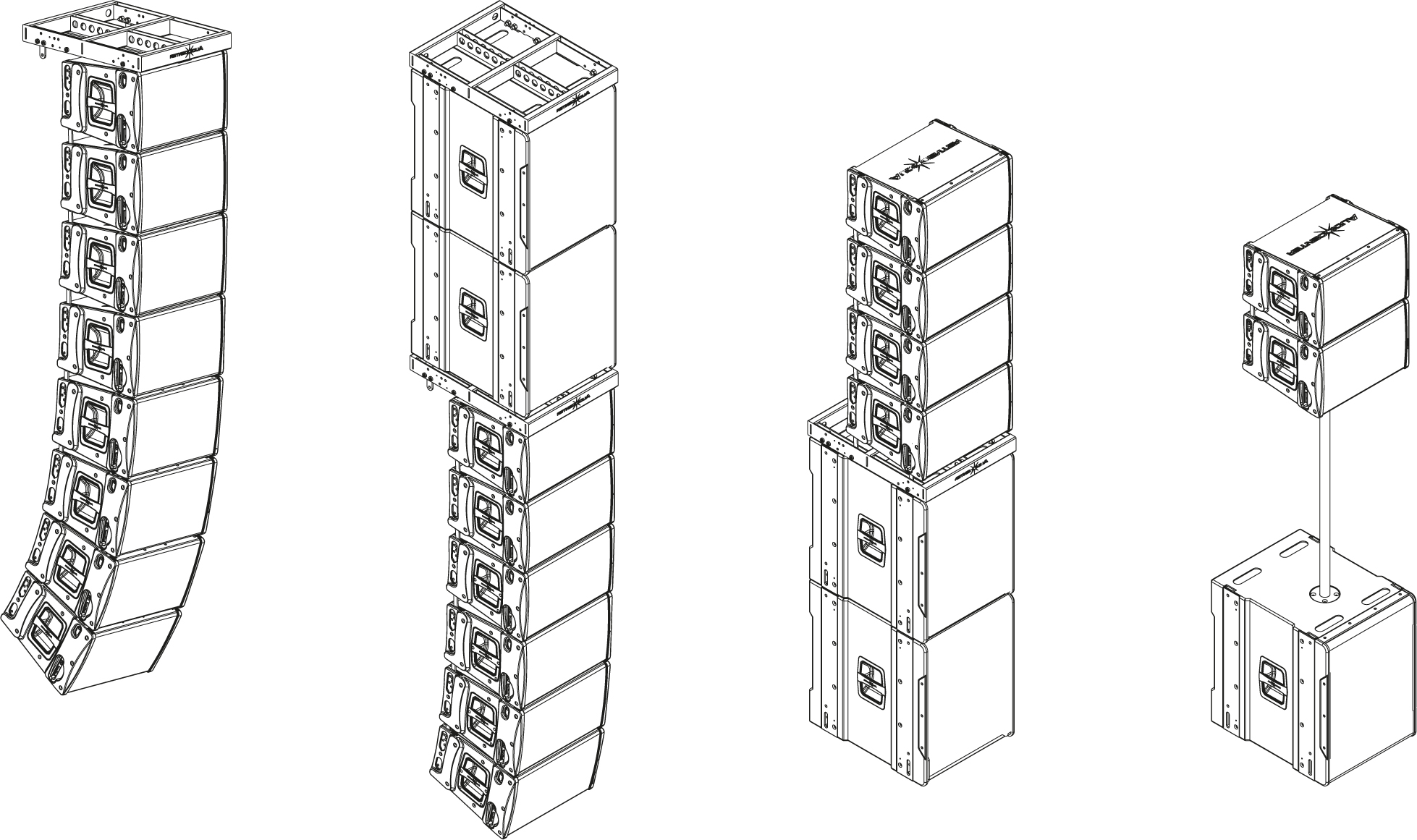

Bei der Artist T45-DSP handelt es sich um ein selfpowered Line-Array-Modul mit einer integrierten Class-D Endstufe und einem passenden DSP. Das T45-DSP kann dank der integrierten Flughardware einfach unter- oder oberhalb eines weiteren Moduls montiert werden. Die integrierte Class-D Endstufe ist in der Lage eine Leistung von 1.400 Watt (AES) abzugeben, während die patentierte Brain-Core DSP unter anderem für einen störungsfreien Betrieb auch bei extremer Belastung sorgt.
Bestückt ist die T45-DSP mit vier modifizierten Beyma 5" LF/MF- und zwei 1" HF Treibern auf einem speziellen Horn, dass die Bedingungen für einen perfekten Betrieb als Vertical-Line-Modul gewährleistet. Auch die Anordnung der 5" LF/MF-Treiber ist so gewählt, dass es immer zu einer phasenrichtigen Abstrahlung kommt.
Produkteigenschaften:
-
4 x 5" LF/MF und 2 x 1‘‘ HF Treibern
-
Class-D Endstufen Technologie
-
integrierte Brain-Core DSP
-
1400 Watt Leistung
-

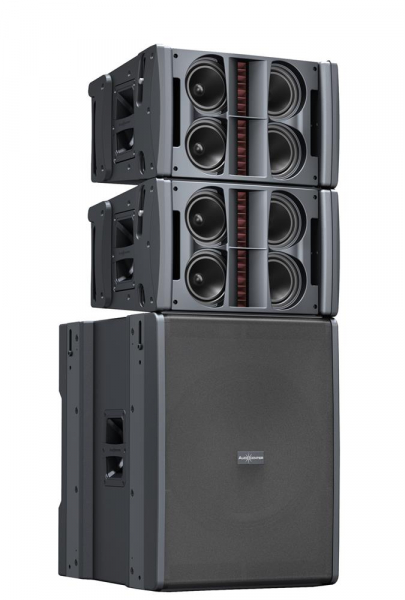

kombinierbar mit Artist T115S-DSP
-
Flug- und Stackfähig
Technische Daten:
| Typ: | Professionelles aktives Line-Array Modul bestückt mit 4 x 5" LF/MF und 2 x 1‘‘ HF Treibern mit integrierter Brain-Core DSP |
| Leistung (AES): | 1400 Watt |
Frequenzgang: | 63Hz bis 20kHz (-6db) |
| Schalldruck (SPL): | 136 dB/1m |
| Maße (BxHxT): | 438 x 293 x 381 mm |
| Farbe: | schwarz, auch in weiß verfügbar (20.19.20-WH) |
| Lieferumfang: | Audiocenter Artist T45-DSP, Netzkabel, Bedienungsanleitung |
| Gewicht: | 18,0 kg |
| Optionales Zubehör: | passender Flug- und Stack Rahmen |
| Besonderheit: | integrierte Flughardware mit einstellbarem Winkel von 0,5 °, 1,5 °, 3 °, 5 °, 7 °, 10 ° |
| Garantie: | 24 Monate |
Ausschreibungstext für Audiocenter Artist T45‑DSP (VOB/C & DIN 18299‑konform)
Produktbezeichnung: Audiocenter Artist T45‑DSP – Aktives Line‑Array‑Modul mit integrierter DSP‑Steuerung
Hersteller: Audiocenter
Produktgruppe: Lautsprecher / Line‑Array‑Lautsprecher
Produktbeschreibung: Das Artist T45‑DSP ist ein aktiver, DSP-gesteuerter Line‑Array‑Lautsprecher mit integrierter Class‑D‑Endstufe (1 000 W RMS, 2 000 W Spitze). Ausgestattet mit vier 5″ LF/MF-Treibern und zwei 1″ HF-Treibern auf speziellem Horn, liefert das Modul eine gleichmäßige horizontale Abstrahlung und Phasenkohärenz bei beliebiger Flugkonfiguration. Immun gegen Überlast dank BrainCore®‑DSP, hitzefester Kühlung und umfassendem Schutzdesign. Flughardware inklusive, Korrekturwinkel per Fly‑Bar: 0,5°–10° einstellbar
Technische Daten:
Anwendungsbereiche:
Ideal für modulare Line‑Array‑Systeme bei Touring, Fixinstallation, Konferenzen, Konzert‑ und Veranstaltungs‑PA überall dort, wo hohe Klangqualität und Reichweite gefordert sind. Auch geeignet für Boden- und Deckstapelungen.
Leistungsmerkmale:
Normen und Vorschriften:
Lieferumfang:
Artist T45‑DSP Line‑Array‑Modul
Flight‑Preset System inkl. Fly‑Bar
Bedienungsanleitung
Kabelanbindung (Strom / Audio)
Ausführungsbestimmungen:
Produktbezeichnung: Audiocenter Artist T45‑DSP – Aktives Line‑Array‑Modul mit integrierter DSP‑Steuerung
Hersteller: Audiocenter
Produktgruppe: Lautsprecher / Line‑Array‑Lautsprecher
Produktbeschreibung: Das Artist T45‑DSP ist ein aktiver, DSP-gesteuerter Line‑Array‑Lautsprecher mit integrierter Class‑D‑Endstufe (1 000 W RMS, 2 000 W Spitze). Ausgestattet mit vier 5″ LF/MF-Treibern und zwei 1″ HF-Treibern auf speziellem Horn, liefert das Modul eine gleichmäßige horizontale Abstrahlung und Phasenkohärenz bei beliebiger Flugkonfiguration. Immun gegen Überlast dank BrainCore®‑DSP, hitzefester Kühlung und umfassendem Schutzdesign. Flughardware inklusive, Korrekturwinkel per Fly‑Bar: 0,5°–10° einstellbar
Technische Daten:
- Frequenzgang (–10 dB): 63 Hz–20 kHz
- Horizontale Abstrahlung: 120°
- Max. SPL/1 m (kont./Spitze): 130 dB/136 dB
- Treiber: 4 × 5″ LF/MF, 2 × 1″ HF
- DSP: 96 kHz, Presets ARRAY2 / ARRAY4 / ARRAY6
- Verstärker: Class‑D, 1 000 W RMS, 2 000 W Spitze
- Verzerrungen: IMD < 0,05 %, THD < 0,05 %

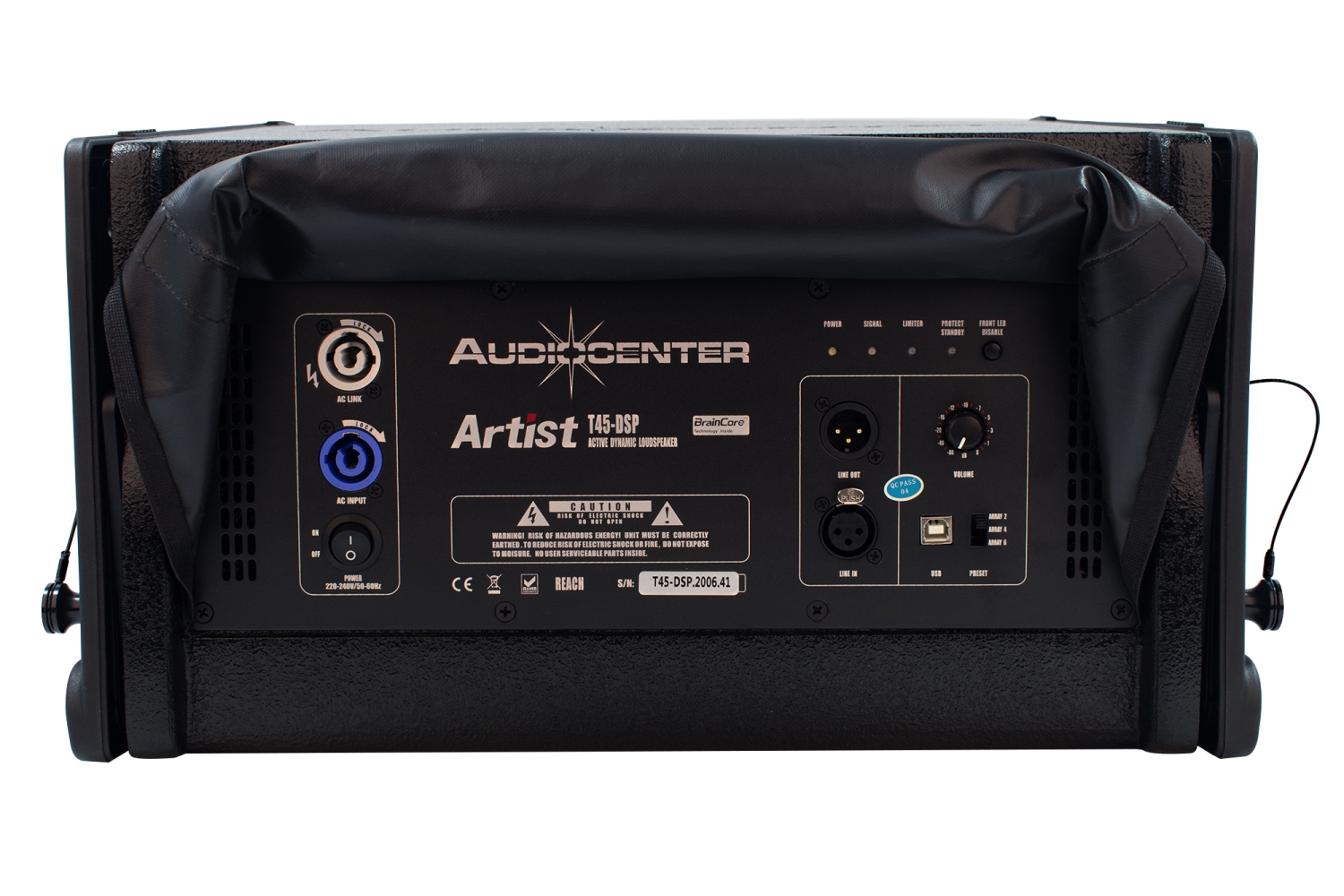

- Anschlüsse: XLR In/Out, Power-Konnektoren – 100–130 V / 220–240 V
- Kühlung: Konvektions- und Lüfterkühlung
- Schutzfunktionen: DC, Kurzschluss, Überlast, Überspannung u. v. m.

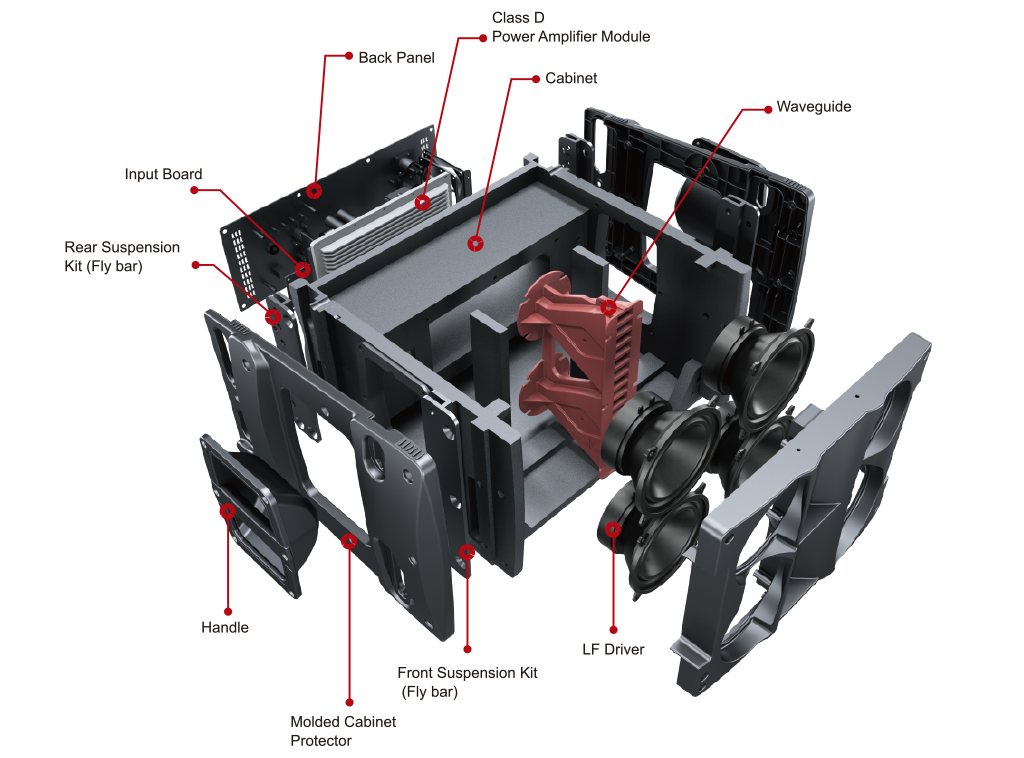

- Gehäuse: CNC-Holz, Polyurea-Beschichtung, Stahlgitter vorne

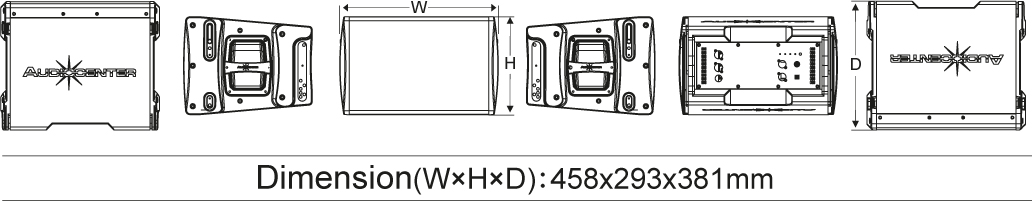

- Abmessungen (B×H×T): 458 × 293 × 381 mm
- Gewicht netto: 18 kg
- Farbe: Standard Schwarz
Anwendungsbereiche:
Ideal für modulare Line‑Array‑Systeme bei Touring, Fixinstallation, Konferenzen, Konzert‑ und Veranstaltungs‑PA überall dort, wo hohe Klangqualität und Reichweite gefordert sind. Auch geeignet für Boden- und Deckstapelungen.
Leistungsmerkmale:
- Plug & Play: Integrierte DSP‑Presets und Class‑D-Endstufe ermöglichen einfache Inbetriebnahme. BrainCore® sorgt für stabile Phasen und sauberen Klang
- Modulares Design & Flugfähigkeit: Mitgelieferte Flight-Hardware erlaubt schnelle Montagen, splay‑Winkel individuell einstellbar .
- Robust und Schutzgeprüft: Polyurea‑Beschichtung, Lüfterkühlung und umfassende Schutzschaltungen sichern Dauerbetrieb unter anspruchsvollen Bedingungen .
Normen und Vorschriften:
- DIN EN 60268‑5: Lautsprechergehäuse
- DIN 18299: Allgemeine Grundsätze für Ausschreibung und Ausführung
- VOB/C: Allgemeine Vertragsbedingungen für Bauleistungen
Lieferumfang:
Artist T45‑DSP Line‑Array‑Modul
Flight‑Preset System inkl. Fly‑Bar
Bedienungsanleitung
Kabelanbindung (Strom / Audio)
Ausführungsbestimmungen:
- Lieferung & Montage: VOB/C-gemäß, inkl. sachgerechte Installation und Sicherheitsprüfung.
- Fluganwendung: Statische und sicherheitstechnische Kontrolle der Aufhängung nach VOB/VDE-Vorschriften.
- Akustische Integration: DSP‑Preset gemäß Raumplanung auswählen (ARRAY2/4/6), DSP‑Service gemäß Herstellerdaten.
- Elektrische Ausrüstung: Anschlüsse gemäß install. Richtlinien – Netz- und Signalstränge Fachgerecht verlegen.
- Schutz & Qualität: Frontmaske und Gehäuse dürfen keine Beschädigungen aufweisen; vorkommende Farbabweichungen nur nach schriftlicher Freigabe zulässig.
