AMC VIVA4

AMC VIVA4

Art.Nr.:: 10-03-002-BK
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

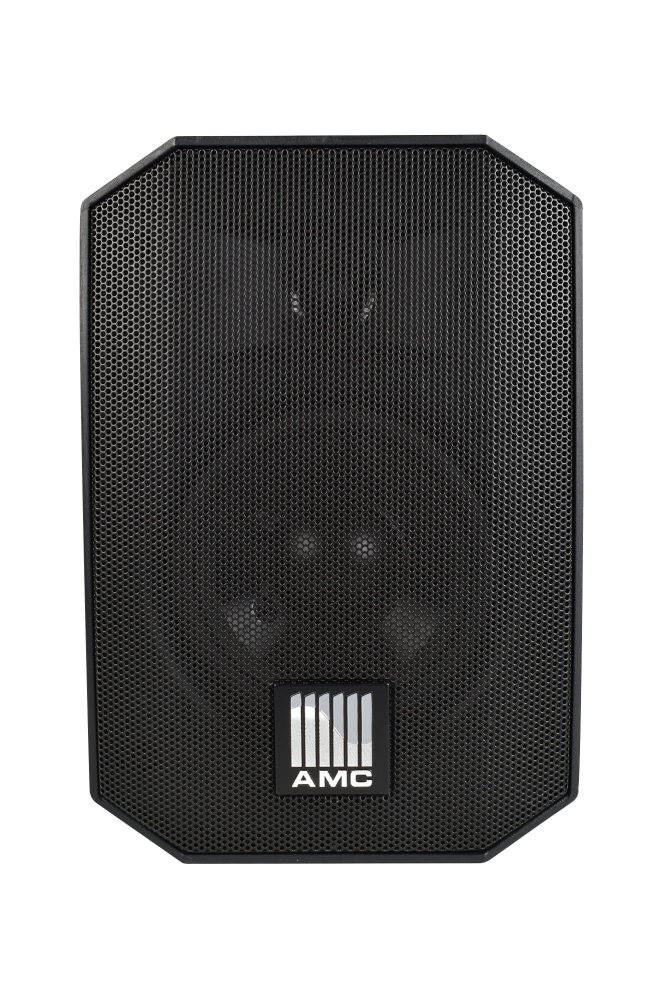

AMC VIVA4

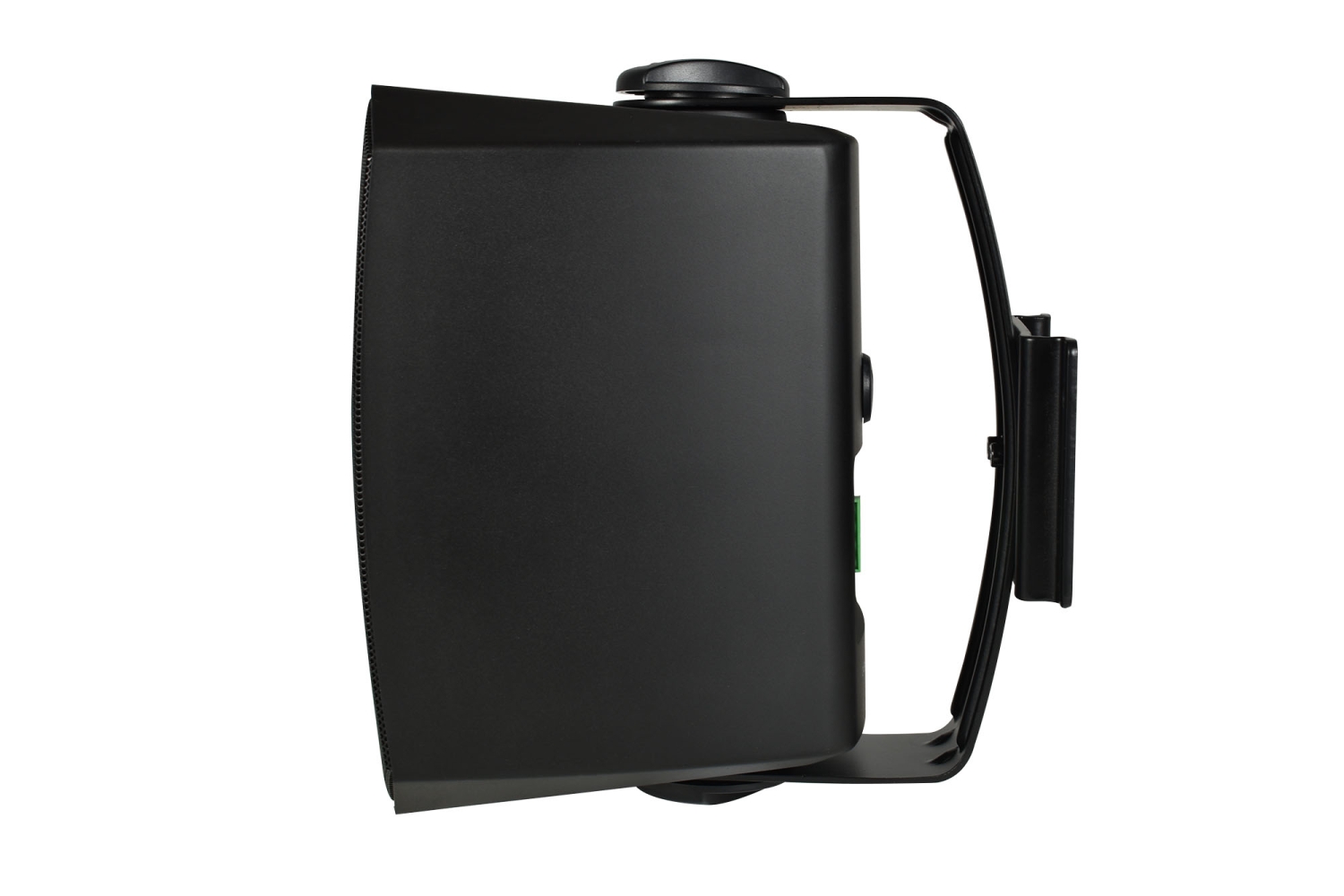

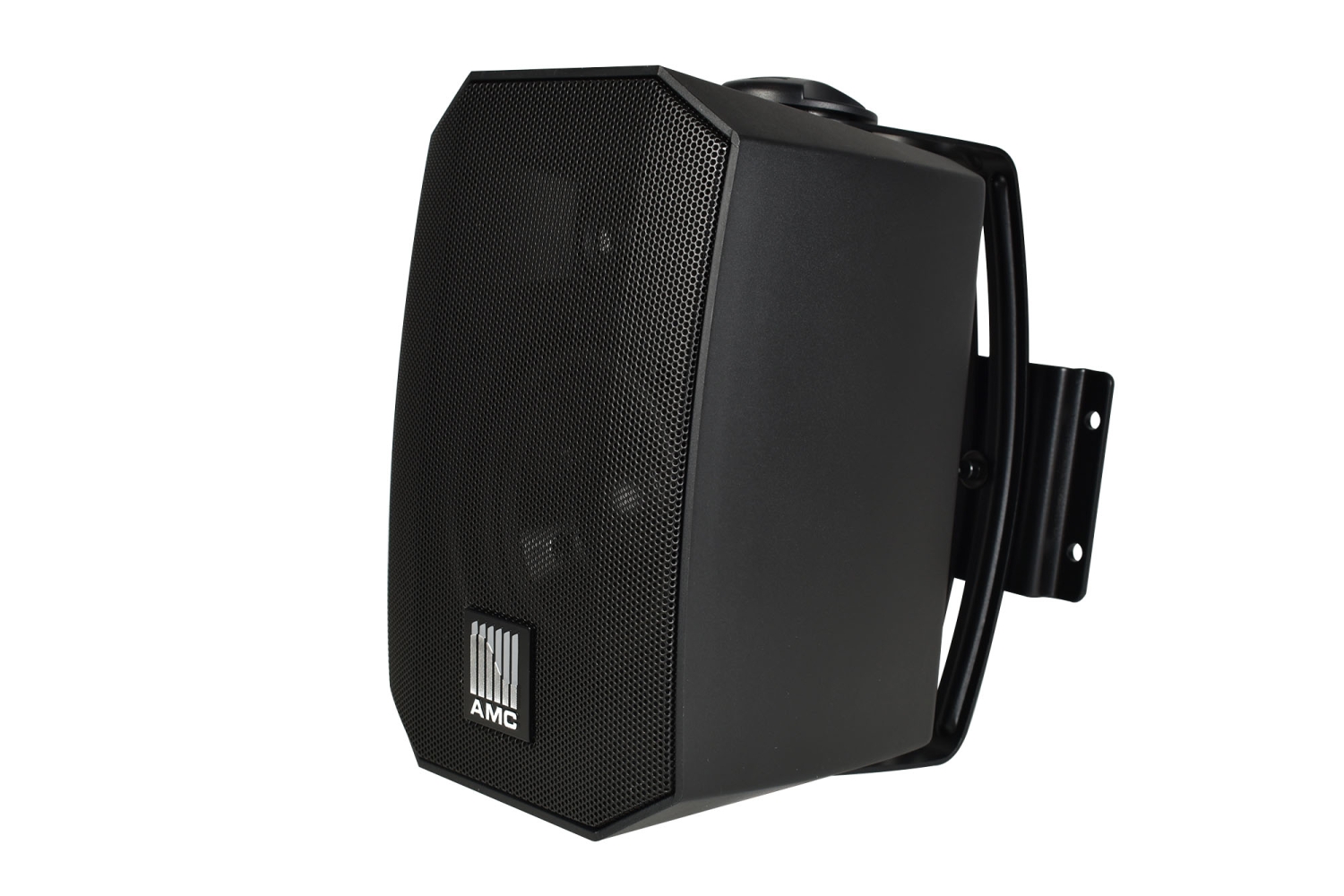

Der AMC VIVA4 verfügt über eine elegantes und ein zeitgemäßes Gehäusedesign. Seine klassische Form ermöglicht den Einsatz in eine Vielzahl zeitgenössischer Innenräume und wird dabei zu einem integralen Bestandteil der Architektur. Das rotierende AMC-Logo und der U-Bügel ermöglichen vielfältige Montagemöglichkeiten.

Die Leistungseinstellung des Lautsprechers ist denkbar einfach und erfolgt über eine flachen Leistungswähler auf der Rückseite des Gehäuses. Dieser Zwei-Weg Lautsprecher ist mit einem 4 Zoll Tiefton und einem 1 Zoll Seidenhochtöner bestückt, während das Modell in zwei Farbvarianten (schwarz oder weiß) erhältlich ist.

Eigenschaften

Produktieigenschaften

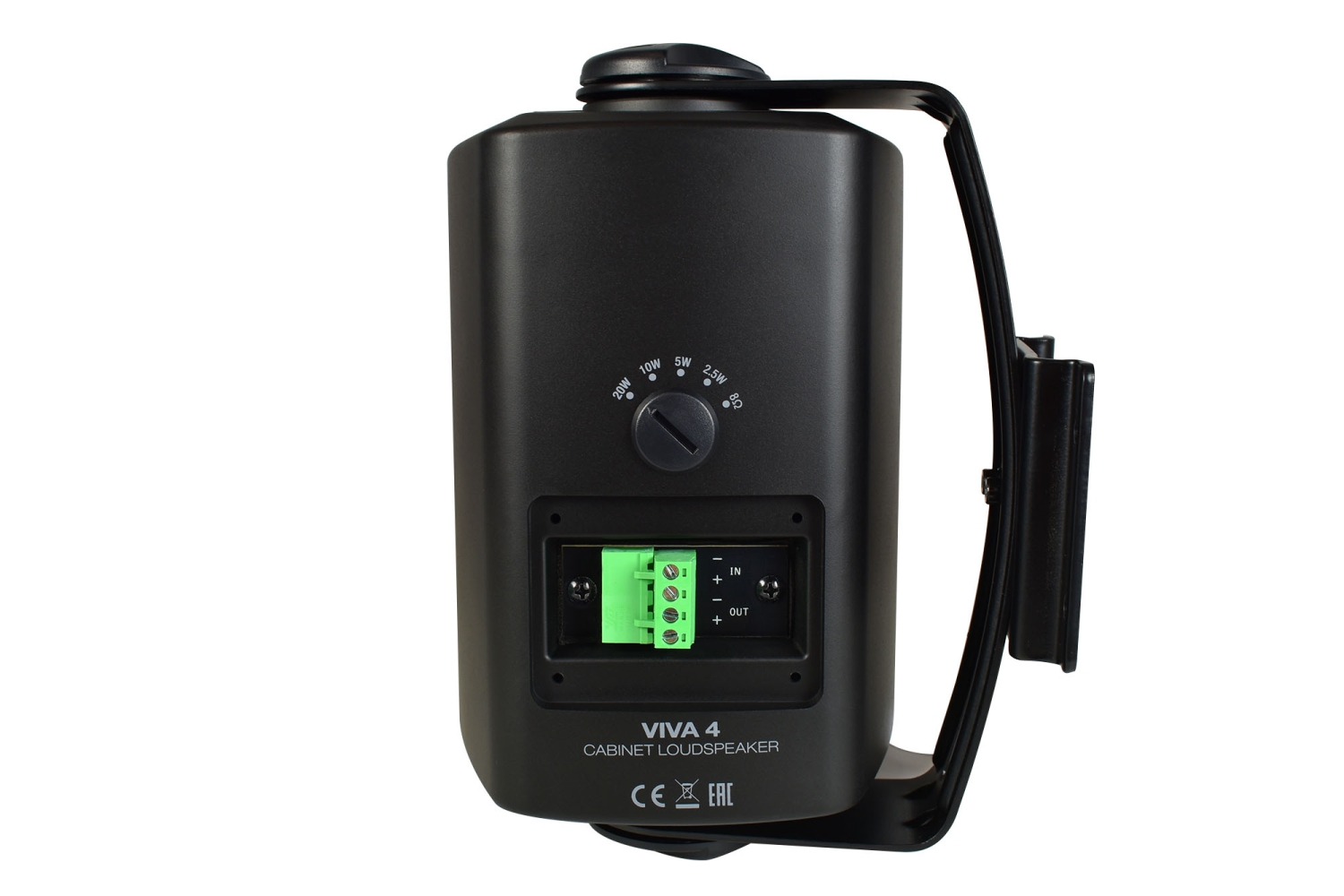

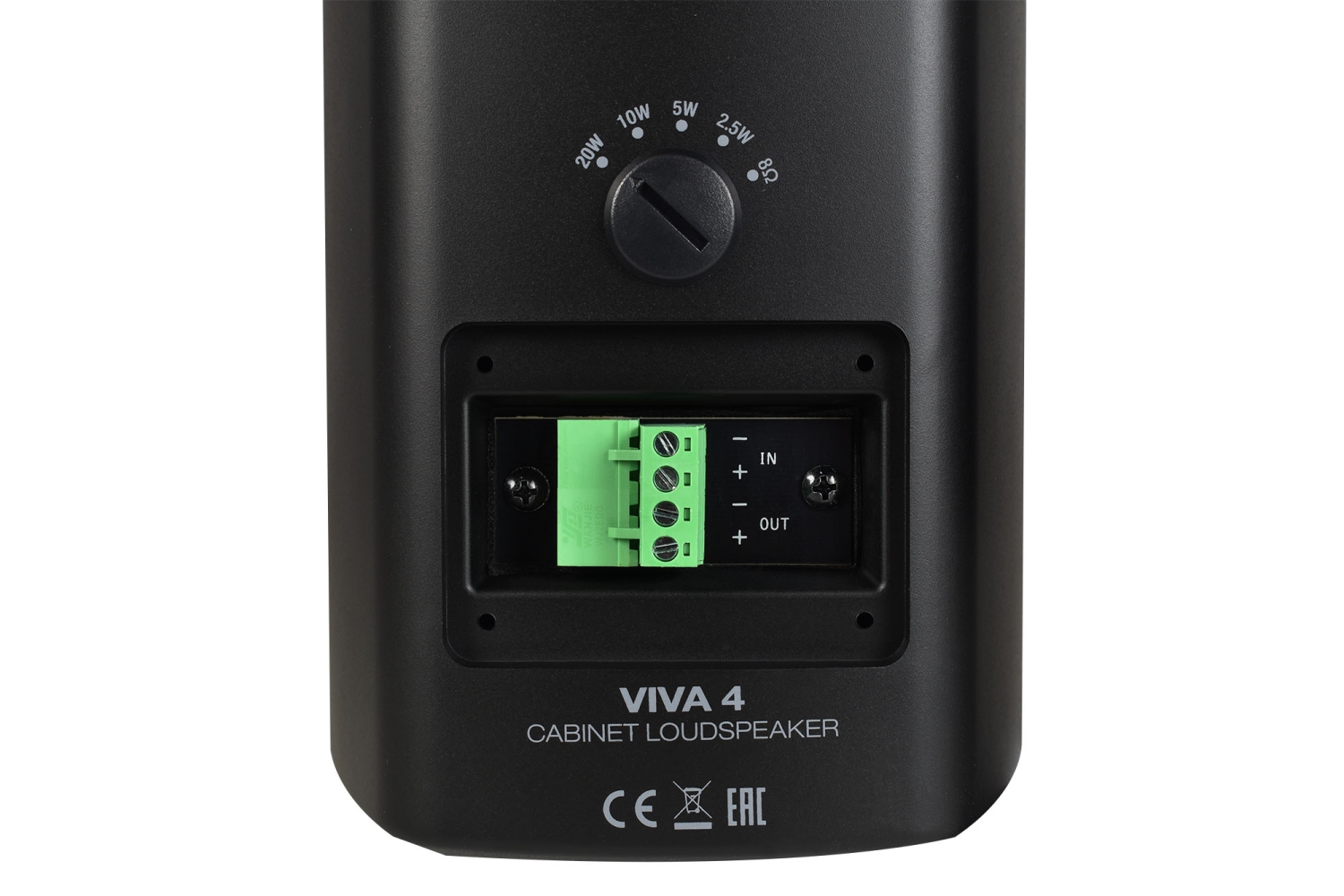

Leistungsumschalter auf der Rückseite zwischen 8 Ohm Anwendungen und 100 V-Systeme
bei 100 V Abzapfungen bei 2,5, 5, 10 und 20 W
Bestückung mit 4" LF/MF- und 1" HF-Treiber

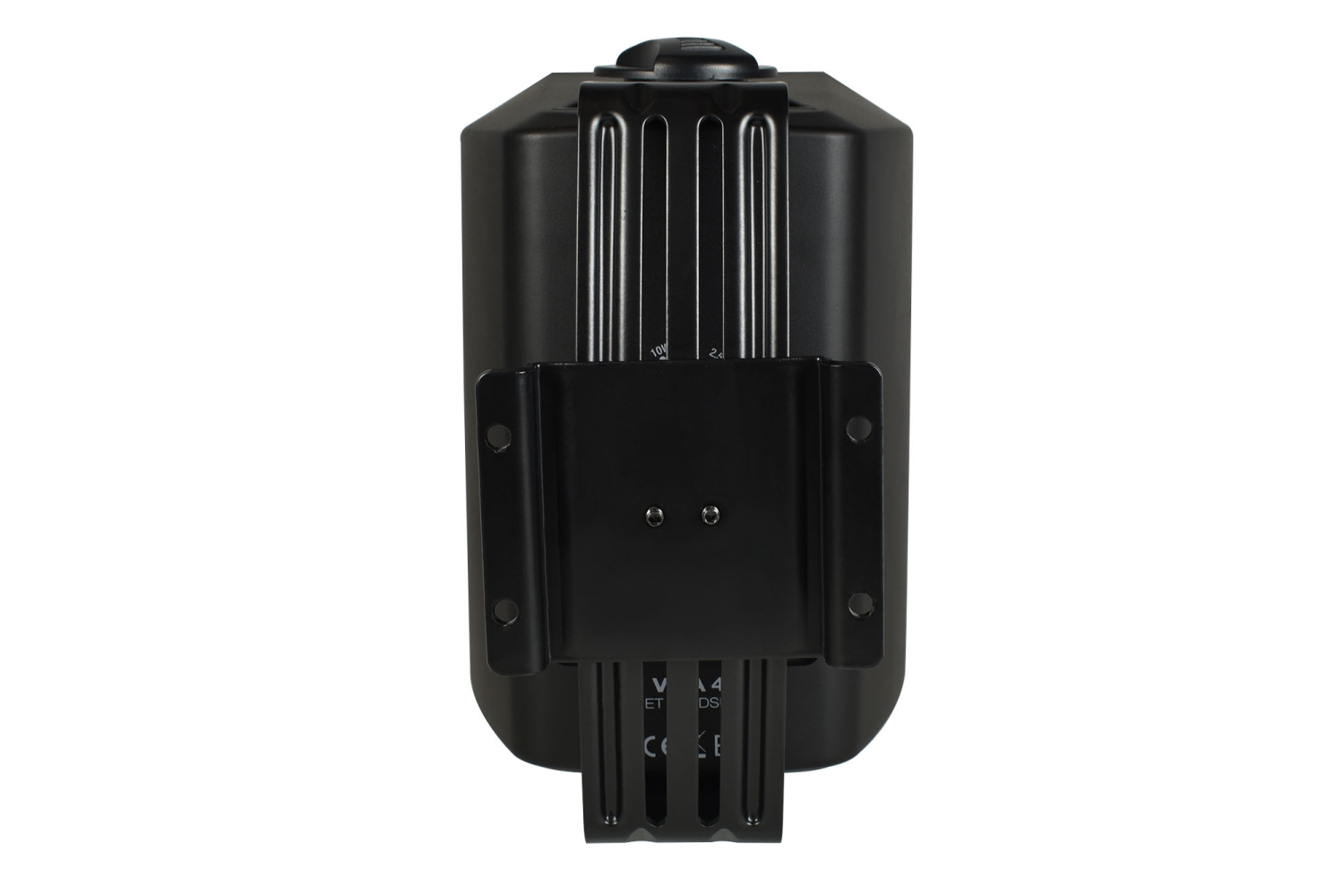

inkl. U-Bügelhalterung
wahlweise in weiß oder schwarz erhältlich
optionale auch als IP55 zertifiziertes Modell erhältlich

Anwendungsbeispiele

Beschallung für einen Biergarten

Beschallung für ein kleines Eiscafé

Boutique bis 50 m² - nur Beschallung

Restaurant mit Außenterrasse

Beschallung für einen Fiseursalon

Fitness-Center mit 4 Beschallungszonen plus Videotechnik

AV-Technik für ein Kreuzfahrtschiff

Downloads

Technische Daten

Technische Daten

Typ: 4" Wetterfester (IP55) Wandaufbau-Lautsprecher mit Halterung in schwarz

Bestückung: 4" LF/MF-Treiber und 1" HF-Tweeter

Leistung: 20-10-5-2,5W @ 100V, 20 Watt

Eingangs-Impedanz: 8 Ohm

Empfindlichkeit (1 W/1 m): 89 dB

Frequenz-Übertragungsbereich: 90 Hz bis 20 kHz (+/-3 dB)

Abmessungen: 205 x 188 x 132 mm

Gewicht: 2,1 kg

Grill: Aluminium

Montage: über zum Lieferumfang gehörende Stahl-Halterung

Gehäuse: UV-resistentes ABS-Kunststoff-Gehäuse auch in weiss erhältlich

Ausschreibungstext

Ausschreibungstext nach VOB/C AMC VIVA4 – Passiver 2‑Wege Wandlautsprecher, 4″ Tiefton/Mitteltöner + 1″ Hochtöner, Weiß oder schwarz

Allgemeines:
Passiver Indoor-Installationslautsprecher mit integriertem 100 V-Übertrager, geeignet für Hintergrundmusik und Durchsagen in Innenbereichen

Technische Leistungsmerkmale:

Nennleistung bei 8 Ω: 20 W; 100 V-Abgriffe: 20 W, 10 W, 5 W, 2,5 W
Empfindlichkeit: 89 dB SPL (1 W/1 m)
Frequenzbereich: 90 Hz–20 kHz
Max. Schalldruck: 102 dB SPL (Pmax/1 m)
Abstrahlwinkel: ca. 150° horizontal × 120° vertikal @ 1 kHz

Gehäuse & Montage:

UV-beständiges Kunststoffgehäuse
Drehbarer halbkreisförmiger U‑Bügel für flexible Wand-/Deckenmontage
Einstellbarer Leistungswahlschalter, flach integriert auf der Rückseite
Phoenix-Anschlüsse zur Signal-Durchschleifung
Abmessungen: ca. 205 × 188 × 132 mm; Gewicht: ca. 2,1 kg

Hersteller: AMC Baltic (Vertrieb über TRIUS Pro‑AV)
Modell / Artikel‑Nr.: VIVA4 / 10-03-002

Ergänzung nach DIN 18299

ST Bauteilgruppe 53 – Elektrotechnik
Gewerk 533 – Elektrogeräte

Leistungsverzeichnisposition (LVP.):

Lieferung und Montage eines passiven Wandlautsprechers AMC VIVA4, inklusive Halterung und Anschlussmöglichkeiten für 8 Ω- und 100 V-Betrieb
Leistungswählbare Abgriffe (2,5 / 5 / 10 / 20 W) über flachen Drehschalter auf der Rückseite
Phoenix-Anschluss für Durchschleifung und Fachmontage mit U-Bügel, neigbar in Wand-/Deckenlagen
geeignet für Innenbereiche
Prüfung nach Montage mit 1 kHz-Signal, Messwert ≥ 89 dB SPL bei 1 m
Übergabe mit technischer Dokumentation inkl. Modell, Seriennummer, Leistung, SPL, Frequenzgang, Messprotokoll

Leistungsbeschreibung – Leistungsbild nach DIN 18299:

Fachgerechte Montage laut Herstellerangaben (siehe VOB/C-Text)
Durchführung und Protokollierung der Funktionstests (SPL, Frequenzgang, Leistungsumschaltung)
Ausrichtung des Lautsprechers auf den vorgesehenen Beschallungsbereich
Einweisung des Betreibers sowie Übergabe sämtlicher technischer Unterlagen, Datenblätter und Garantiehinweise gemäß VOB/C

Kurzprofil für Leistungsverzeichnis

Merkmal: Beschreibung
Produkt: AMC VIVA4
Typ: Passiver 2‑Wege Wandlautsprecher
Leistung: 20 W RMS (2,5/5/10/20 W @ 100 V)
Impedanz: 8 Ω / 100 V
Empfindlichkeit: 89 dB @ 1 W/1 m
Frequenzbereich: 90 Hz–20 kHz
Max. Schalldruck: 102 dB SPL
Abstrahlwinkel: 150° × 120°
Gehäuse: UV-Kunststoff, U-Bügel, 205×188×132 mm, 2,1 kg
Farbe: Weiß (RAL 9016) oder schwarz

Ausschreibungstext nach VOB/C oder DIN 18299?

DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.

Kurz gesagt:

DIN 18299 regelt das Wie der Ausschreibung allgemein
VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte

Herstellerangaben

AMC Baltic • Neries krantine 14a • LT 48397 Kaunas • gintautas@amc.eu
