AMC 05-WH

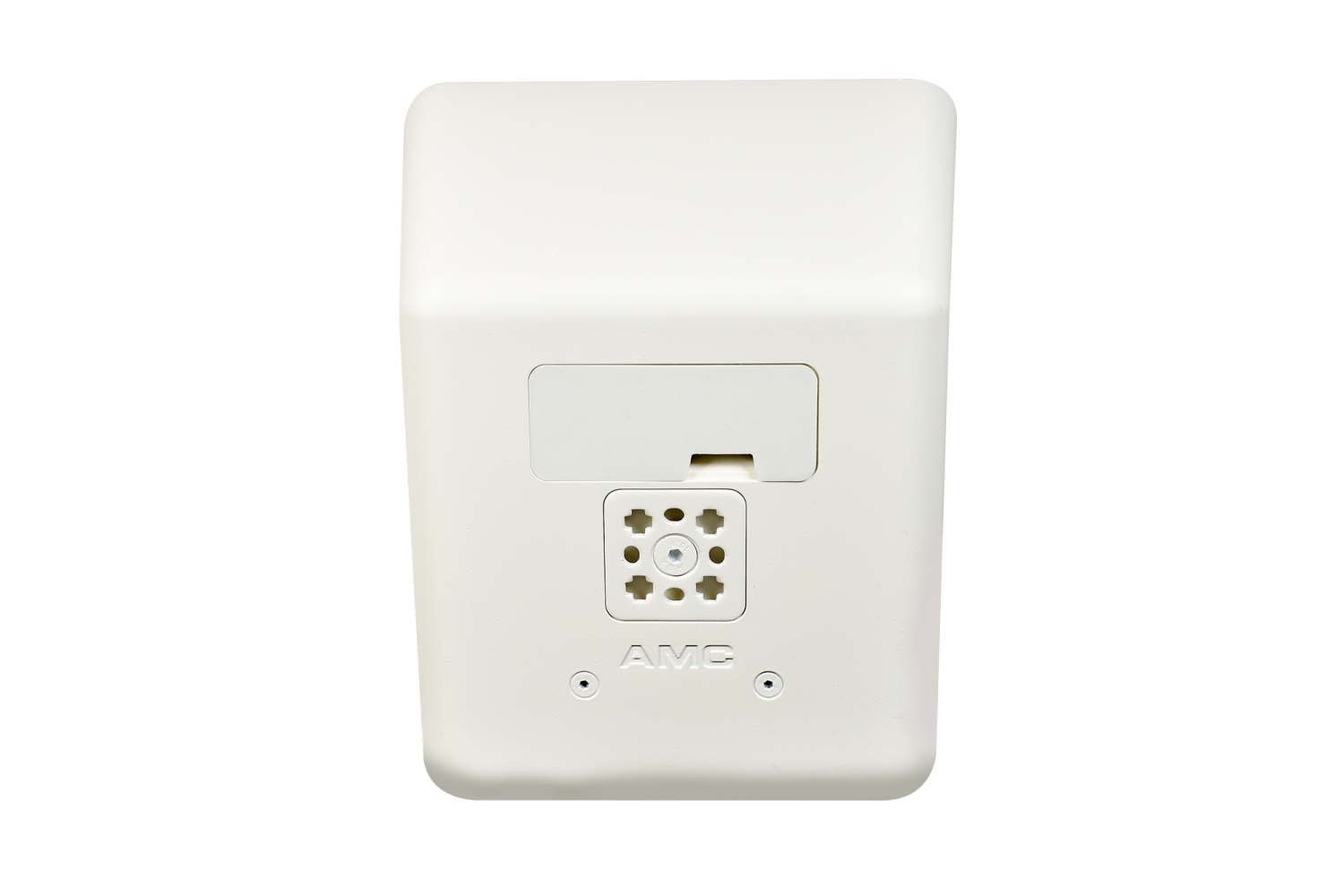

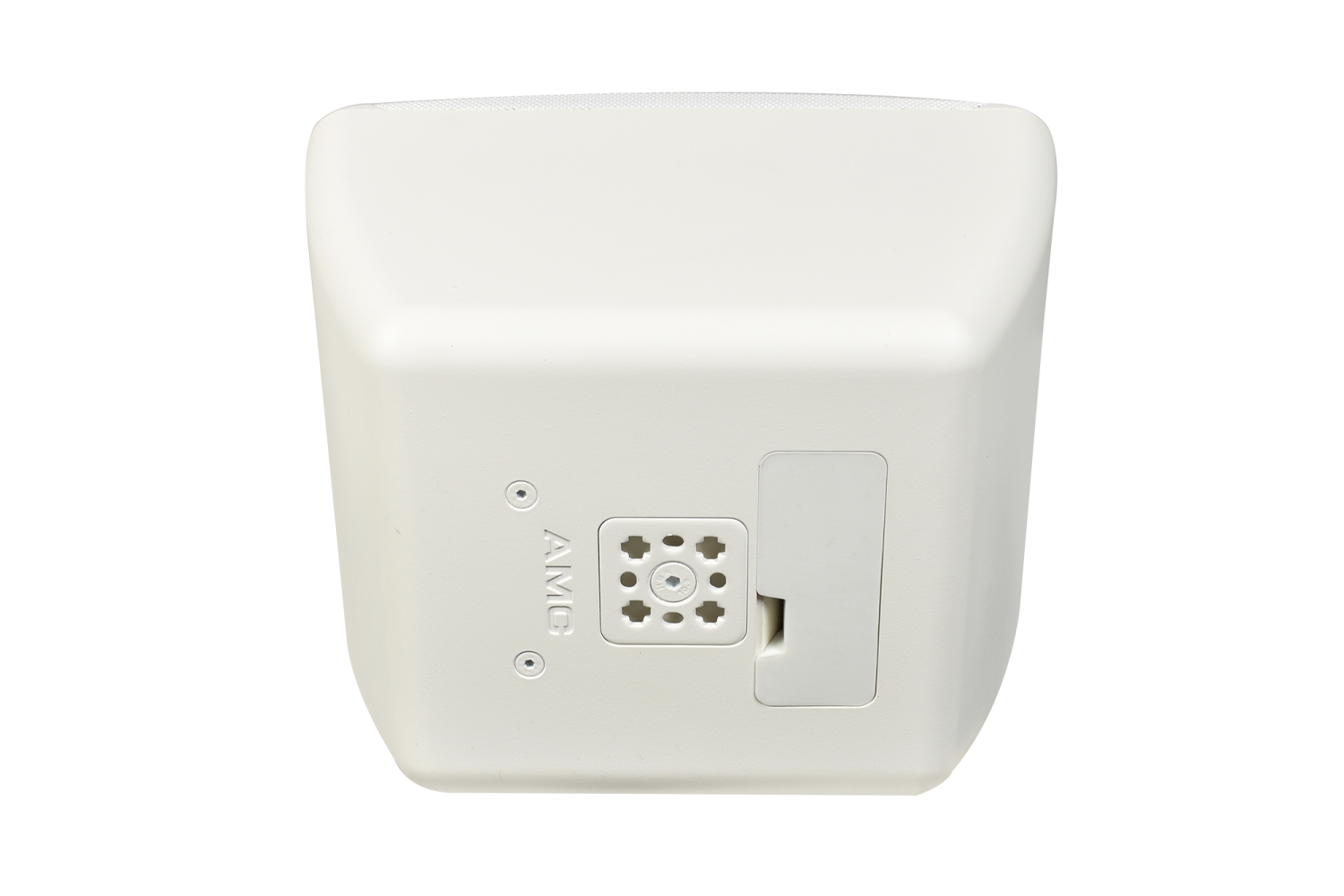

• Leistungsumschalter auf der Rückseite zwischen 16 Ohm Anwendungen und 100 V-Systeme
• bei 100 V Abzapfungen bei 7,5, 15 oder 30 W
• Bestückung mit 4" LF/MF- und 1" HF-Treiber
• UV-resistentes ABS-Kunststoffgehäuse
• IP55-zertifiziertes Gehäuse
• Spezielle und formschöne Wandhalterung

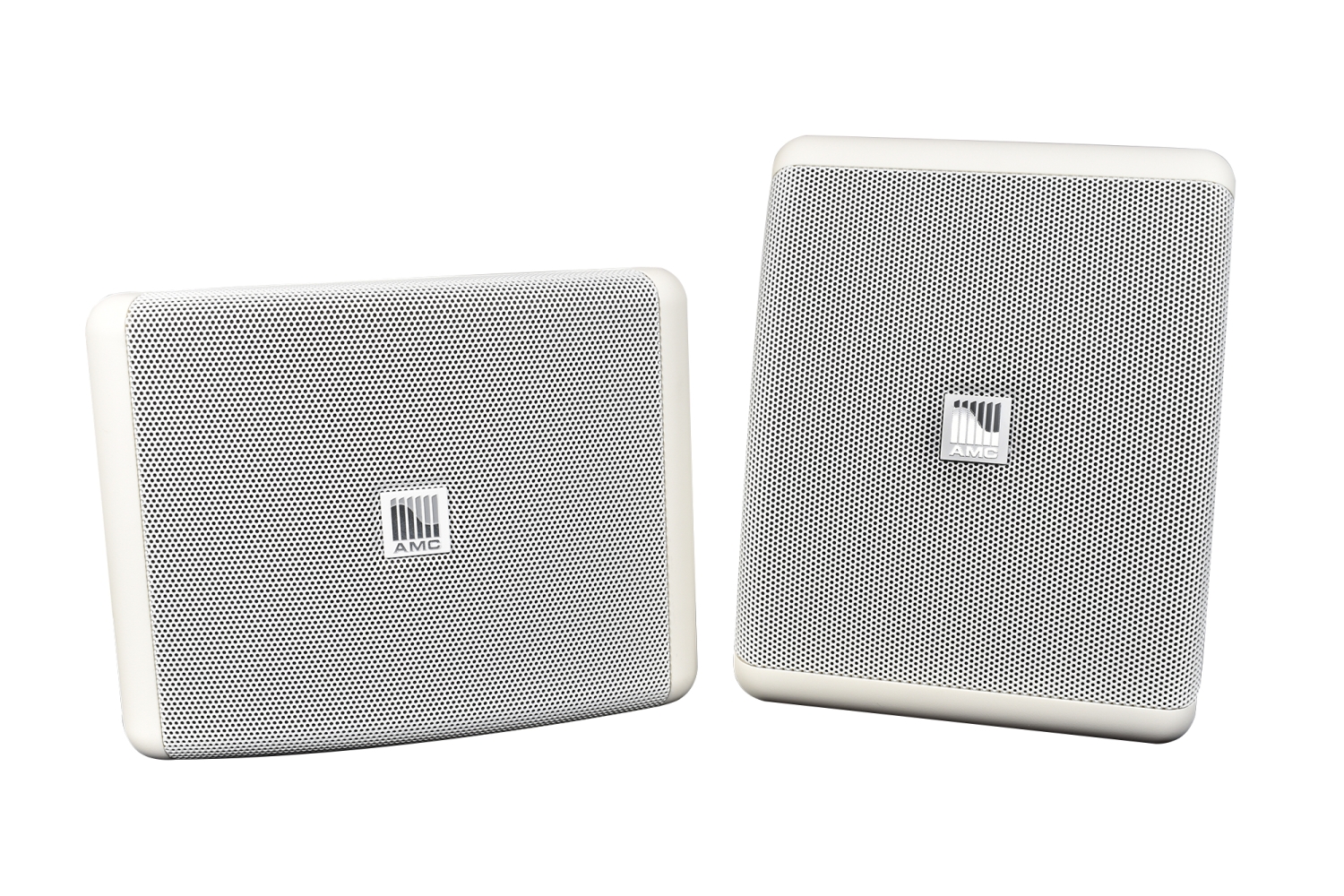

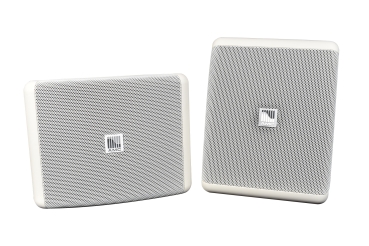

• wahlweise in weiß oder schwarz erhältlich

Technische Daten:

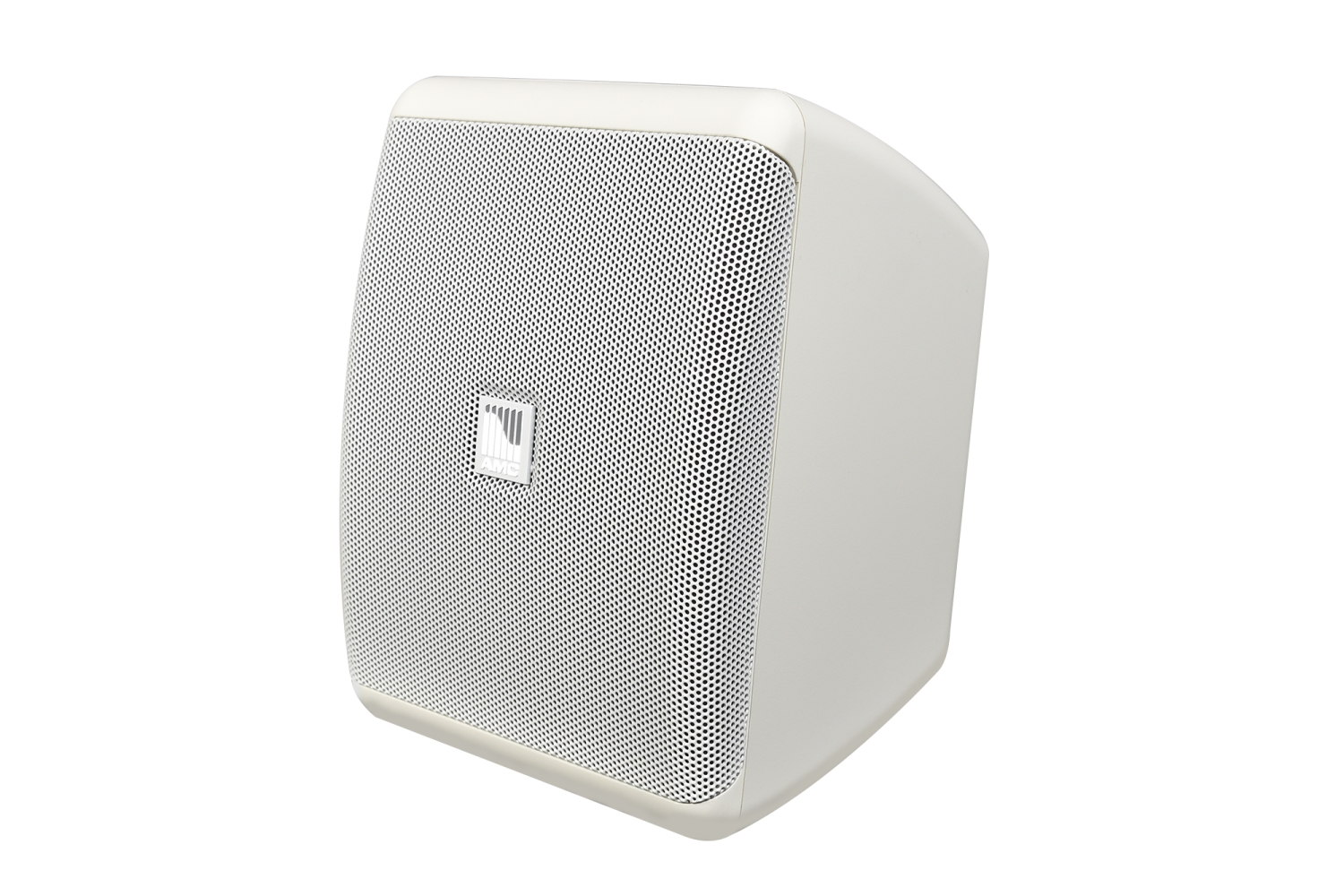

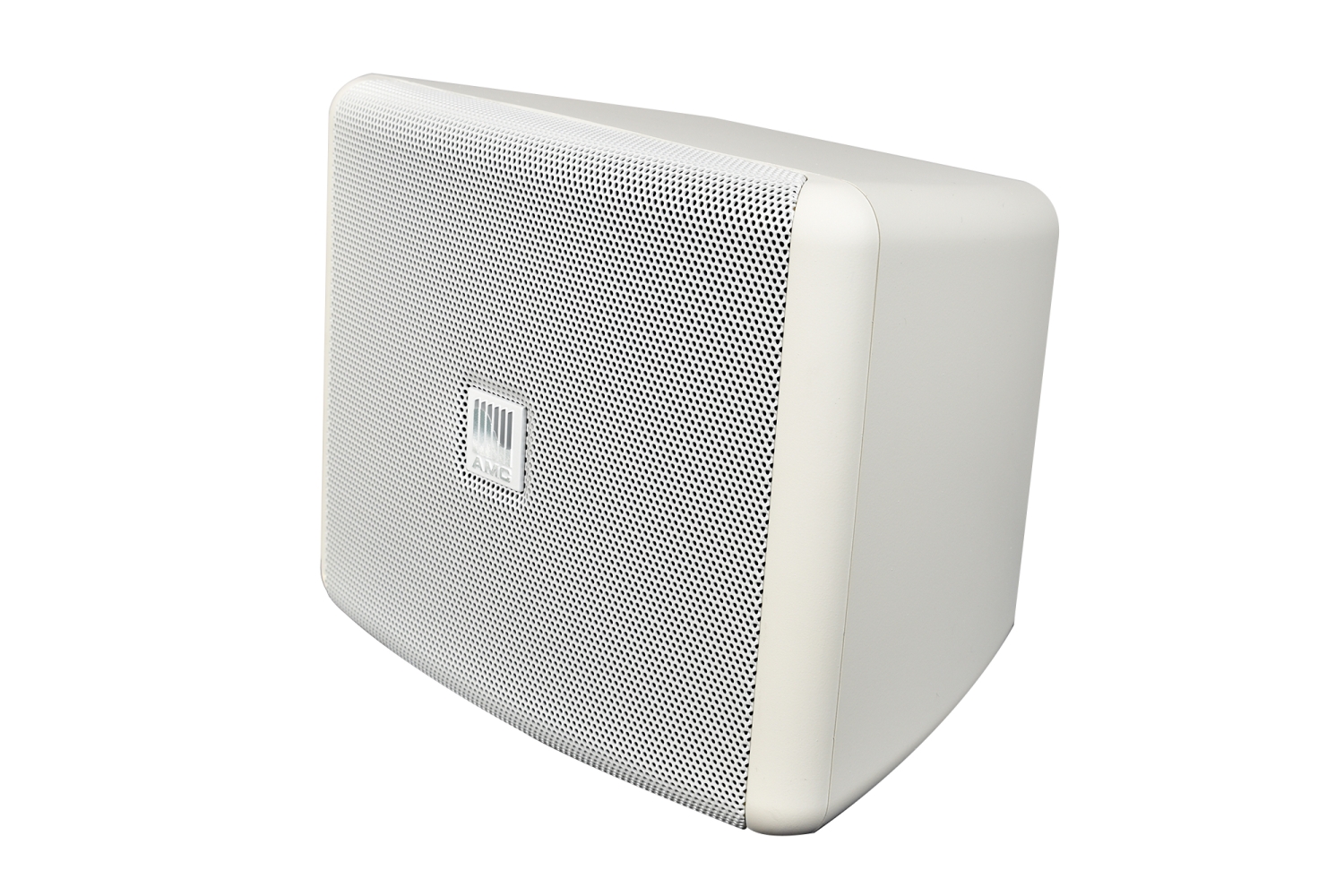

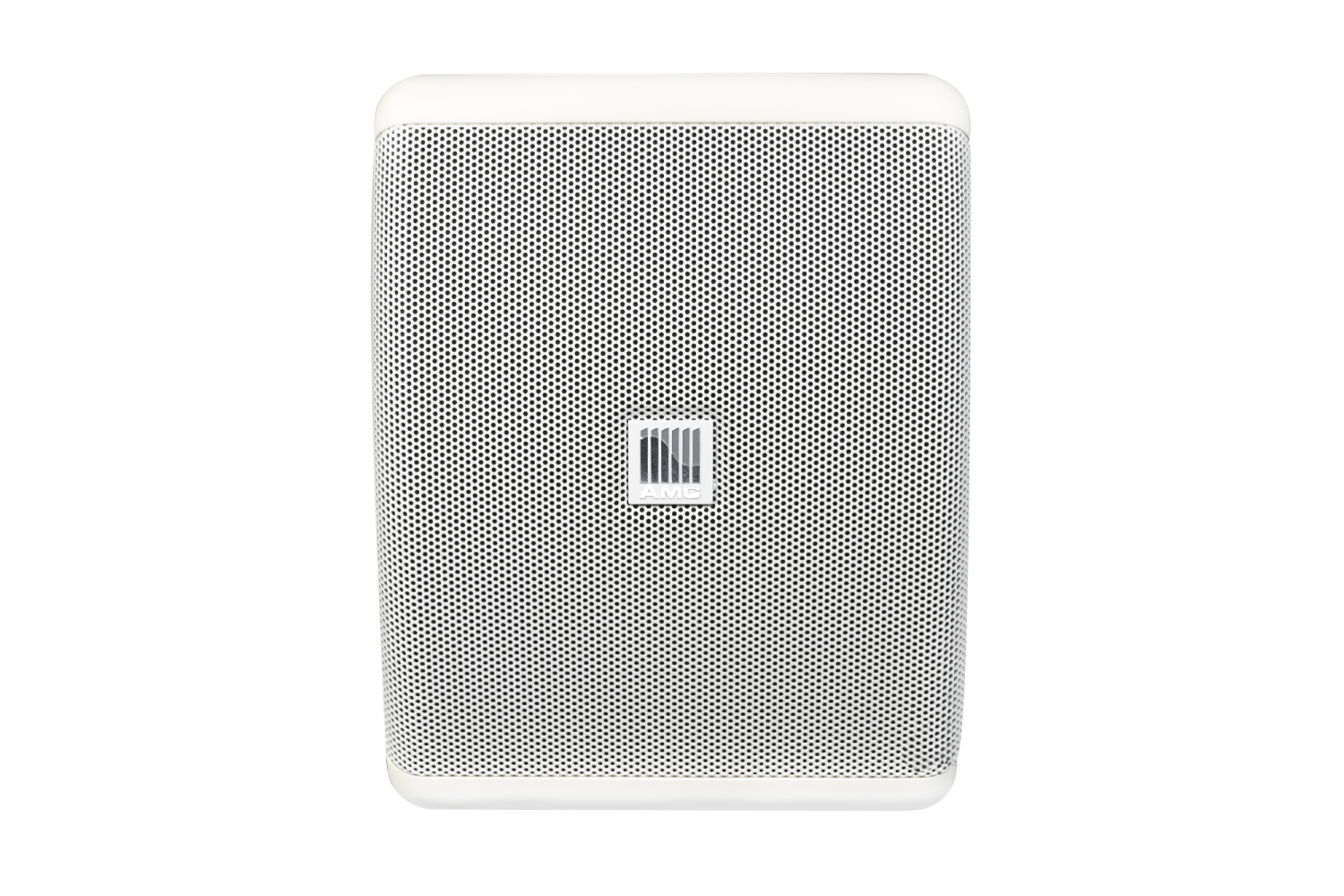

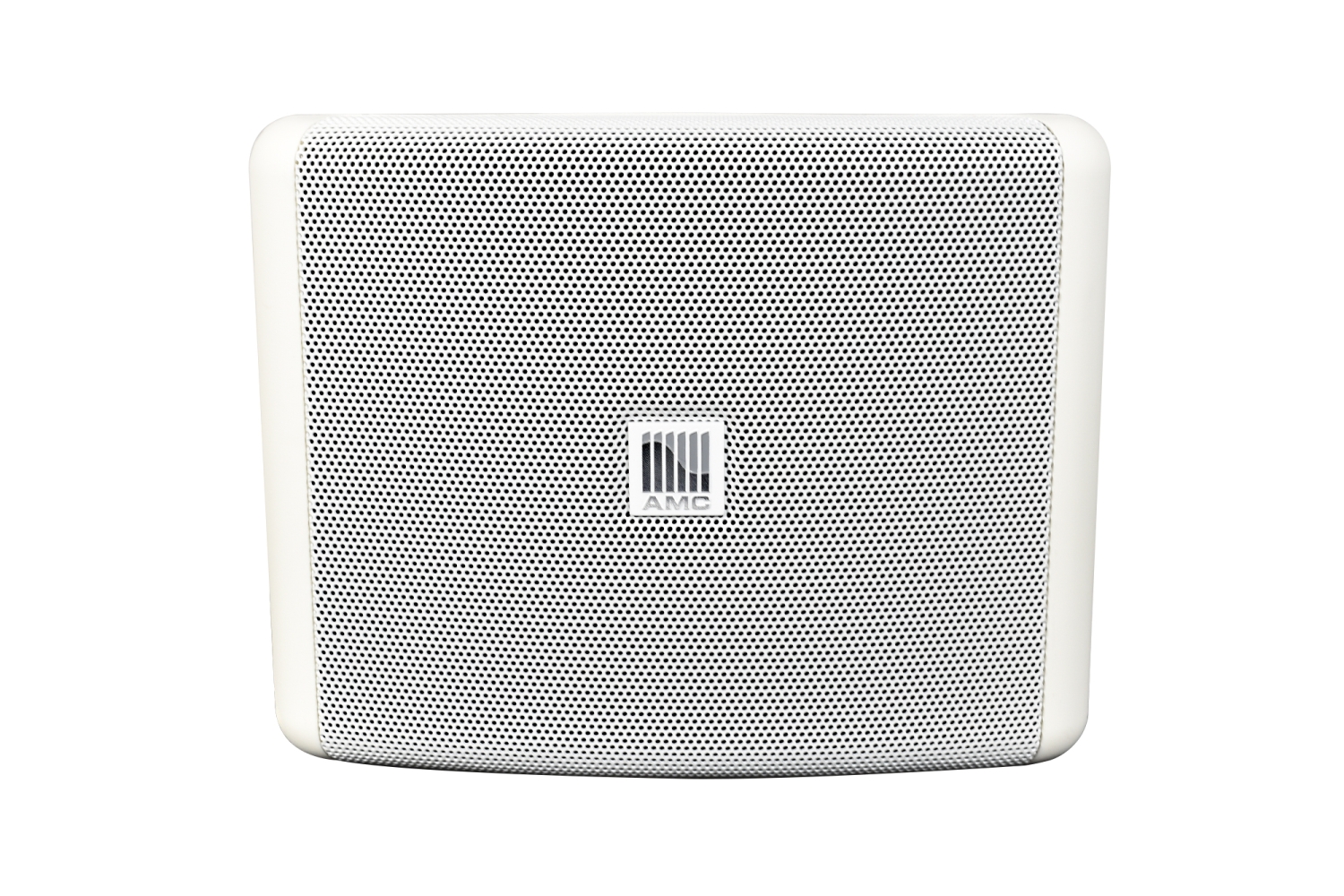

Typ: 5" Wetterfester (IP55) Wandaufbau-Lautsprecher mit Halterung in weiss

Bestückung: 5" LF/MF-Treiber und 1" HF-Tweeter

Leistung: 30-15-7,5 @ 100 V, 40 Watt

Eingangs-Impedanz: 16 Ohm

Empfindlichkeit (1 W/1 m): 90 Db

Frequenz-Übertragungsbereich: 80 Hz bis 20 kHz (+/-3 dB)

Abmessungen: 180 x 160 x 230 mm

Gewicht: 2,1 kg

Grill: Aluminium

Montage: über zum Lieferumfang gehörende Stahl-Halterung

Gehäuse: UV-resistentes ABS-Kunststoff-Gehäuse

Farbe: hier in weiß aber auch in schwarz erhältlich

Ausschreibungstext nach VOB/C AMC 05 – Passiver 2‑Wege-Wandlautsprecher, 5″ Tiefton/Mitteltöner + 1″ Hochtöner, inklusive U‑Bügel-Halterung, in Schwarz (RAL 9017) oder Weiß (RAL 9016)

• Nennleistung: 40 W RMS (oder 7,5 W/15 W/30 W bei 100‑V‑Systembetrieb);
• Impedanz: 16 Ω bei Niederohm
• Empfindlichkeit: 90 dB @ 1 W/1 m
• Frequenzbereich: 80 Hz–20 kHz (±3 dB)
• Max. Schalldruck: 110 dB SPL @ 1 m (Pmax @ 12 kHz)
• Abstrahlwinkel: 130° horizontal, 120° vertikal @ 1 kHz

• Gehäuse aus UV-beständigem ABS-Kunststoff, Schutzklasse IP 55
• Aluminiumgitter, pulverbeschichtet
• Integrierte U-Bügel-Halterung für Wand-/Deckenmontage, inklusive Neigefunktion; Logo drehbar je nach Montageorientierung
• Maße: 180 × 160 × 230 mm, Gewicht ca. 2 kg (weiß) bzw. 2,1 kg

• ST Bauteilgruppe 53 – Elektrotechnik
• Gewerk 533 – Elektrogeräte

• Lieferung und Montage eines passiven 2‑Wege-Wandlautsprechers (AMC 05 oder gleichwertig), anschlussfertig inklusive Halterung zur Oberflächenmontage.
• Werkseitig einstellbarer Umschalter für 16 Ω‑Niederohm- oder 100‑V‑Betrieb (Abgriffe 7,5/15/30 W).
• Schutzklasse IP 55 – für den Einsatz in geschützten Außenbereichen.
• Neigungswinkel bis ±45° in Wand- oder Deckenmonte möglich.
• Funktionstest mit 1 kHz-Prüfsignal, mindestens 90 dB SPL bei 1 m.
• Übergabe mit technischer Dokumentation (Modell, Seriennummer, technische Werte), Einweisung in Betrieb.

• Fachgerechte Lieferung und Montage inkl. Befestigungsmaterial.
• Prüfung der akustischen und elektrischen Funktion mit Protokoll.
• Justierung/Ausrichtung des Lautsprechers auf die gewünschte Beschallungszone.
• Anleitung des Betreibers und Übergabe aller Datenblätter, Garantiehinweise und Messprotokolle.

• Merkmal: Beschreibung
• Produkt: AMC 05
• Typ: Passiver 2‑Wege-Wandlautsprecher
• Leistung: 40 W RMS / 7,5‑15‑30 W @ 100 V
• Impedanz: 16 Ω
• Empfindlichkeit: 90 dB @ 1 W/1 m
• Frequenzbereich: 80 Hz–20 kHz
• Max. Schalldruck: 110 dB SPL
• Abstrahlwinkel: 130° × 120°
• Schutzklasse: IP 55
• Gehäuse: ABS, UV-beständig, 180×160×230 mm, ca. 2–2,1 kg
• Farben: Schwarz RAL 9017 oder Weiß RAL 9016
• Montage: Wand/Decke, mit U-Bügel und Neigungsmöglichkeit

• DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
• VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.

• DIN 18299 regelt das Wie der Ausschreibung allgemein
• VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
