VOB/C-konformer Ausschreibungstext nach DIN 18299 für die Tischsprechstelle AMC MICiMIX (Art.-Nr. 10‑00‑200):
1. Allgemeines
Leistung: Lieferung, fachgerechte Montage und betriebsbereite Inbetriebnahme einer fünf-Zonen-Tischsprechstelle („AMC MICiMIX“) inkl. Zubehör (Kabel, Netzgerät), Dokumentation und umfassender Funktionsprüfung.
2. Technische Anforderungen (VOB/C – ATV nach DIN 18299)

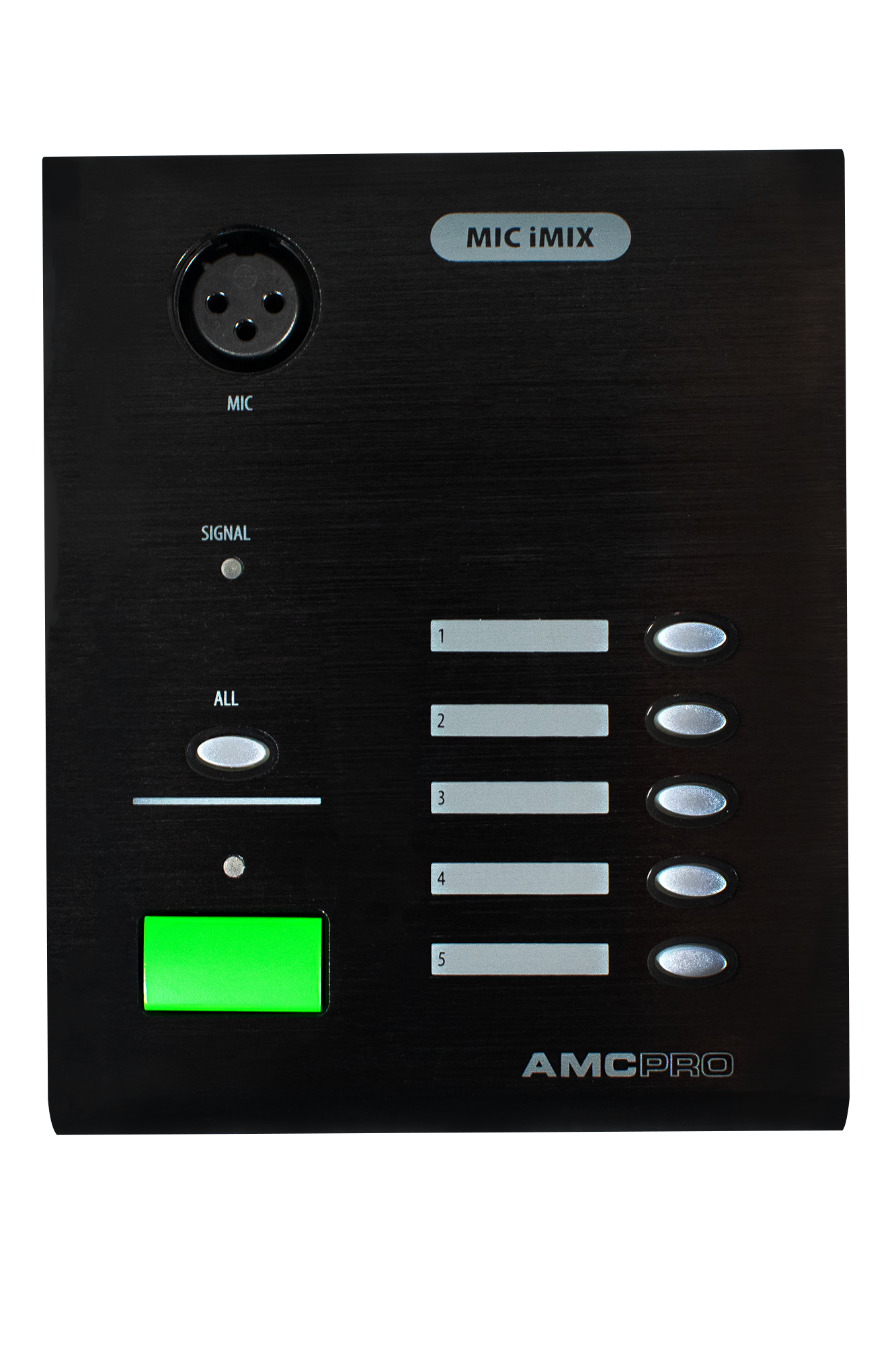

2.1 Funktion & Steuerung
- Fünf unabhängige Zonentasten sowie eine ALL-Zonen-Taste zur Auswahl einzelner oder aller Zonen;
- Taste „Talk“ für direkte Durchsprachesteuerung;
- Optionales Gong-Signal vor der Ansage, Gong-Typ via DIP-Schalter konfigurierbar;
2.2 Mikrofon
- Schwanenhals-Kondensatormikrofon mit Nierencharakteristik;
2.3 Schnittstellen

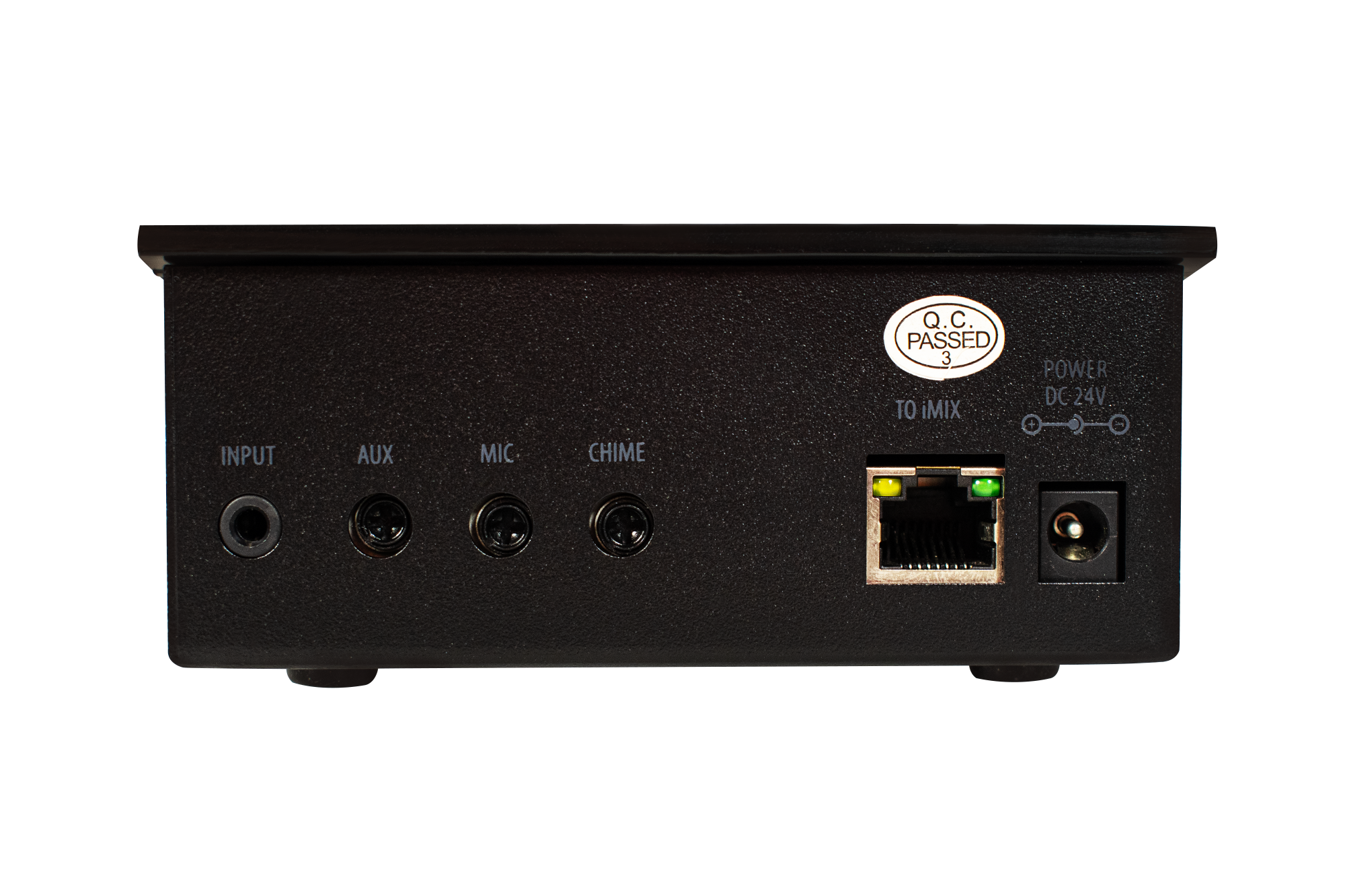

Anschlüsse:
- RJ45 zur Verbindung mit AMC iMIX5 Multizonenmischer (über Standard-LAN-Kabel);
- XLR im Sockel zur Verwendung alternativer Kondensatormikrofone;
- 3,5 mm Stereo-Klinkenbuchse für externe Audiosignalquelle, inkl. Lautstärkeregler;
Signal-LED zur Anzeige aktivem Ausgangssignal;
2.4 Elektrische und mechanische Daten
- Netzspannung & Stromversorgung:
- Über Multizonen-Mischer via RJ45; bei Bedarf passives Netzteil;
- Abmessungen: ca. 460 × 140 × 115 mm (L×B×H);
- Gewicht: ca. 670 g;
2.5 Dokumentation
- Deutsche Bedienungs‑ und Installationsanleitung; Schaltbild und Anschlussdiagramm; technische Daten;
- CE-Kennzeichnung, Konformitätserklärung; Unterlagen sowohl in Papier- als auch Digitalform.
3. Eigenschaften und Klassifizierung
- Geräteklasse: 5-Zonen-Paging-Tischsprechstelle;
- Hersteller: TRIUS/AMC; Modell MICiMIX; Art.-Nr. 10‑00‑200;
- Garantie: Mindestens 12 Monate, inklusive Ersatzteil- und Servicedokumentation.
4. Durchführung, Prüfung & Abnahme
- Fachgerechte Montage auf Tisch, Verbindung zum iMIX5-System;
- Inbetriebnahme inklusive Funktionstest aller Zonen, Talk-Taste, Gong‑Sequenz, externe Audioeingabe, LED-Anzeige;
- Übergabeprotokoll mit dokumentierter Funktionsprüfung gemäß VOB.
5. Gewährleistung
- Mindestens 12 Monate gemäß VOB/C; Lieferung notwendiger Ersatzteile sowie Servicedokumentation; CE-Konformität gewährleistet.
6. Integration ins Leistungsverzeichnis (z. B. GAEB D81)
- Positionsbezeichnung: „AMC MICiMIX Paging-Tischsprechstelle“
- Mengeneinheit: Stück
- Leistungseinheit: Lieferung, Montage, Inbetriebnahme, Dokumentation
- Verweis auf Spezifikation: Ziffer 2
- Beispiel GAEB D81: 01234 AMC MICiMIX ST 1,00
