t&mMount DH BacktoBack-L
t&mMount DH BacktoBack-L

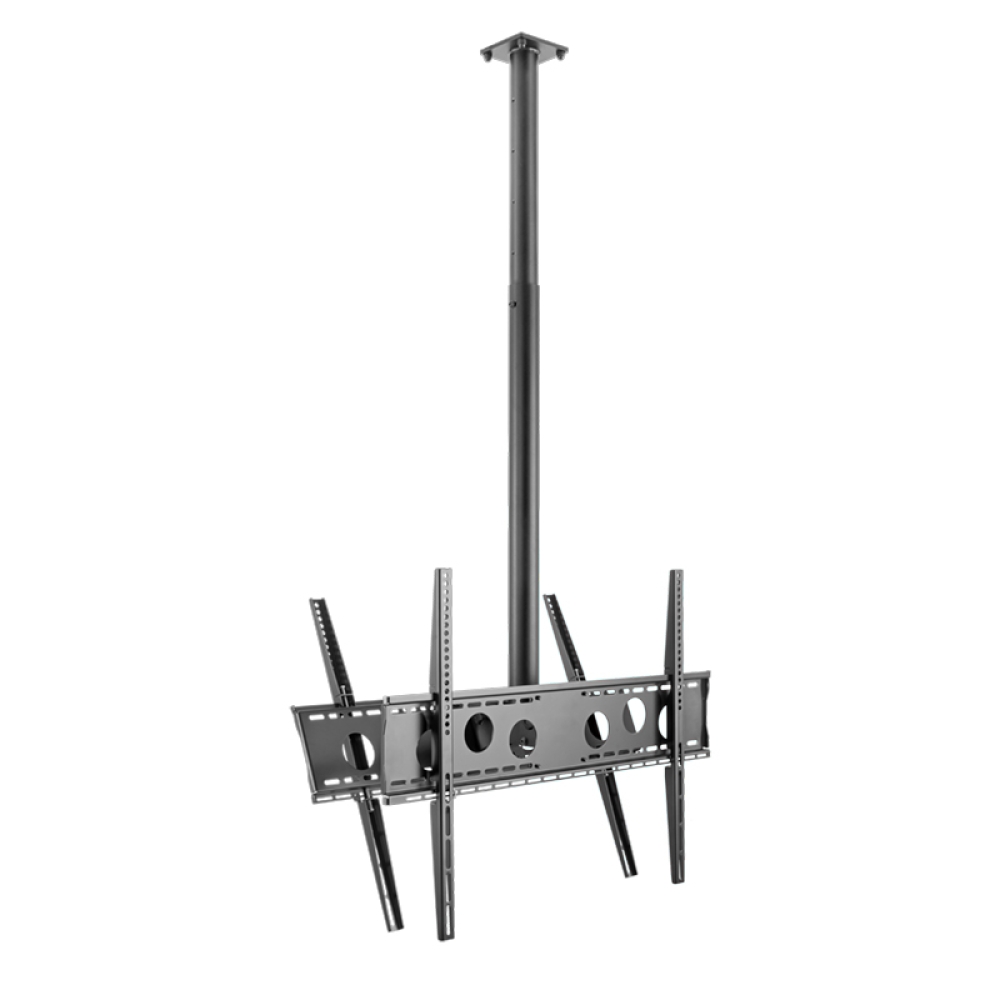

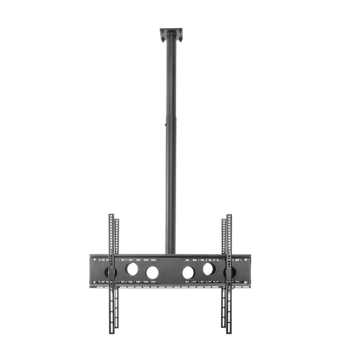

Beim BacktoBack-L handelt es sich um eine Deckenhalterung für zwei Bildschirme „back-to-back“ mit 55“ bis 75“ (140 bis 191 cm) Bildschirmdiagonale. Die Montage kann wahlweise in Landscape- oder Portraitausrichtung erfolgen. Die VESA-Aufnahmen sind bereits inkludiert und können von min. 100 x 100 mm bis max. 800 x 600 mm bestückt werden.
Der Neigungswinkel der TV-Aufnahme ist werkzeuglos, über seitliche Drehgriffe, einstellbar. Der mögliche Neigungswinkel richtet sich nach der Größe der verbauten Bildschirme (-5°/+30° max.).
Dank der seitlichen Langlochbohrung im unteren Rohrsegment kann die Aufnahme montageseitig um ±15° geschwenkt werden und somit auch leichte Differenzen bei z. B. fehlerhafter Bohrung ausgleichen. Der Deckenabstand kann in 100 mm-Schritten zwischen min. 938 mm und max. 1638 mm variiert werden. Diese Angabe bezieht sich auf die Bildschirmmitte.
Die Kabelführung erfolgt innenliegend, vor Blicken und unerwünschtem Zugriff verborgen. Die Oberflächen des BacktoBack-L sind mit einer schlag- und kratzfesten Pulverbeschichtung in schwarz veredelt. Die maximale Traglast beträgt 2x 35 kg.
Beim BacktoBack-L handelt es sich um eine Deckenhalterung für zwei Bildschirme „back-to-back“ mit 55“ bis 75“ (140 bis 191 cm) Bildschirmdiagonale. Die Montage kann wahlweise in Landscape- oder Portraitausrichtung erfolgen. Die VESA-Aufnahmen sind bereits inkludiert und können von min. 100 x 100 mm bis max. 800 x 600 mm bestückt werden.
Der Neigungswinkel der TV-Aufnahme ist werkzeuglos, über seitliche Drehgriffe, einstellbar. Der mögliche Neigungswinkel richtet sich nach der Größe der verbauten Bildschirme (-5°/+30° max.).
Dank der seitlichen Langlochbohrung im unteren Rohrsegment kann die Aufnahme montageseitig um ±15° geschwenkt werden und somit auch leichte Differenzen bei z. B. fehlerhafter Bohrung ausgleichen. Der Deckenabstand kann in 100 mm-Schritten zwischen min. 938 mm und max. 1638 mm variiert werden. Diese Angabe bezieht sich auf die Bildschirmmitte.
Die Kabelführung erfolgt innenliegend, vor Blicken und unerwünschtem Zugriff verborgen. Die Oberflächen des BacktoBack-L sind mit einer schlag- und kratzfesten Pulverbeschichtung in schwarz veredelt. Die maximale Traglast beträgt 2x 35 kg.
Technische Daten:
Typ: Universal-Deckenhalterung für zwei Flachbildschirme von 55" bis 75" (140 bis 191 cm)
empfohlene Bildschirmgröße: 55" bis 75" (140 bis 191 cm)
Ausrichtung: Landscape, Portrait
VESA : min. 100 x 100 mm bis max. 800 x 600 mm
Neigbar: -5° bis +30° (abhängig von der Bildschirmgröße)
Schwenkbar: ±15° (montageseitig)
Höhenverstellbar: min. 938 bis max. 1638 mm (Bildschirmmitte) - in 100 mm-Schritten montagseitig einstellbar
max. Traglast: 2x 35 kg
Farbe: schwarz
Besonderheiten: innenliegende Kabelführung, variabler Deckenabstand, optional abschließbar (Schloss inkl.)
Typ: Universal-Deckenhalterung für zwei Flachbildschirme von 55" bis 75" (140 bis 191 cm)
empfohlene Bildschirmgröße: 55" bis 75" (140 bis 191 cm)
Ausrichtung: Landscape, Portrait
VESA : min. 100 x 100 mm bis max. 800 x 600 mm
Neigbar: -5° bis +30° (abhängig von der Bildschirmgröße)
Schwenkbar: ±15° (montageseitig)
Höhenverstellbar: min. 938 bis max. 1638 mm (Bildschirmmitte) - in 100 mm-Schritten montagseitig einstellbar
max. Traglast: 2x 35 kg
Farbe: schwarz
Besonderheiten: innenliegende Kabelführung, variabler Deckenabstand, optional abschließbar (Schloss inkl.)
Ausschreibungsposten – Dual-Deckenhalterung für zwei Flachbildschirme (55″–75″)
Leistungsbild (gemäß VOB Teil C & DIN 18299)
Gewerk: Technische Ausstattung – Trageeinrichtungen für audiovisuelle Medien
Leistungsumfang: Lieferung und montagefertige Installation einer mechanischen Doppel-Deckenhalterung für Flachbildschirme
Produktbezeichnung: Universal-Deckenhalterung, Typ: t&mMount DH BacktoBak-L, Farbe: schwarz
Technische Daten & Ausführung:
Besondere Anforderungen:
Normen & Nachweise (geltend):
Lieferumfang:
Deckenhalterung t&mMount DH BacktoBack-L, schwarz
Vollständiges Montagematerial inkl. VESA-Adapter, Befestigungsschrauben und -dübeln
Montage- und Bedienungsanleitung
Konformitätsnachweise (CE, Traglasttest, Montageprotokoll)
Ausführungsanforderungen:
Abnahmen & Prüfungen:
Leistungsbild (gemäß VOB Teil C & DIN 18299)
Gewerk: Technische Ausstattung – Trageeinrichtungen für audiovisuelle Medien
Leistungsumfang: Lieferung und montagefertige Installation einer mechanischen Doppel-Deckenhalterung für Flachbildschirme
Produktbezeichnung: Universal-Deckenhalterung, Typ: t&mMount DH BacktoBak-L, Farbe: schwarz
Technische Daten & Ausführung:
- Geeignet für jeweils 32″–75″ (81–191 cm) große Displays bzw. Empfehlung bis 75“
- Montagemöglichkeiten in Landscape oder Portrait
- VESA-kompatibel: 100×100 mm bis 800×600 mm
- Neigbar: –5° bis +30° (bildschirmabhängig)
- Schwenkbar: ±15°, einstellbar montageseitig
- Höhenverstellbar (Mitte Bildschirm): 938 mm bis 1638 mm in 100‑mm‑Schritten
- Traglast: 2 × 35 kg = 70 kg Gesamt
- Farbe / Oberfläche: Schwarz, pulverbeschichtet, schlag- und kratzfest
- Kabelmanagement: Innenliegende Kabelführung
- Variable Deckenabstandsanpassung
- Optional abschließbar, Schloss inklusive
Besondere Anforderungen:
- Simultane Montage beider Displays, inklusive Justier- (Neigung, Schwenkung, Höhe) und Ausrichtfunktion
- Geräuschfreie, sichere und zugfreie Kabelführung nach DIN
- Korrosions- und kratzfeste Pulverbeschichtung gewährleistet hohe Lebensdauer
Normen & Nachweise (geltend):
- DIN 18299: Ausführung von Trageeinrichtungen für audiovisuelle Medien
- VOB Teil C: ATB für statische Befestigungen und Tragesysteme
- Traglastnachweis (≥ 2×35 kg) per CE-Kennzeichnung oder Herstellerbescheinigung
- Deckenbefestigung inkl. statischer Berechnung und Montagezertifikat
Lieferumfang:
Deckenhalterung t&mMount DH BacktoBack-L, schwarz
Vollständiges Montagematerial inkl. VESA-Adapter, Befestigungsschrauben und -dübeln
Montage- und Bedienungsanleitung
Konformitätsnachweise (CE, Traglasttest, Montageprotokoll)
Ausführungsanforderungen:
- Fachgerechte Montage an tragfähiger Decke gemäß statischem Nachweis
- Einstellung der Neigung (–5° bis +30°), Schwenkung (±15°) und Höhe (Mitte Bildschirm 938–1638 mm)
- Kontrolle der innenliegenden, spannungsfreien Kabelführung
- Prüfung von Pulverbeschichtung auf Unversehrtheit und Funktion
Abnahmen & Prüfungen:
- Trag- und Sicherheitsprüfung mit montierten Displays gemäß oben genannter Parameter
- Vollständiger Funktionstest aller Verstellbereiche
- Dokumentenübergabe: CE-Kennzeichnung, Montageanleitung, Prüfbericht
