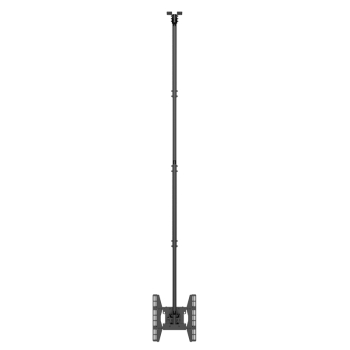

t&mMount DH Single-M
Die Deckenhalterung Single-M Single eignet sich für Einzelbildschirme mit einer Bildschirmdiagonale von 32" bis49“ ( 81 – 124 cm). Wahlweise können die Bildschirme in Landscape- oder Portrait-Ausrichtung montiert werden. Der VESA-Standard wird dabei bis max. 400 x 400 mm unterstützt.
Dank des inkludierten Neigungsmoduls kann die Halterung auch an Decken mit Schrägung verwendet werden, 0 – 90° sind hier möglich. Die VESA-Aufnahme lässt sich stufenlos von -5° bis +15° neigen und ist zudem im Bereich ±30° schwenkbar. Die variable Deckenverlängerung kann teleskopiert werden und erlaubt so einen Deckenabstand zwischen 920 – 3.000 mm (Bildschirmmitte).
Die Verkabelung verschwindet, dank eines cleveren Zugangssystems, im Inneren der Halterung. Die Oberfläche der Deckenhalterung ist mit einer schlag- und kratzfesten Pulverbeschichtung in schwarz veredelt, während die Traglast maximal 50 kg betragen kann.
Typ: Universal-Deckenhalterung für Flachbildschirme von 32" bis 46" (81 bis 117 cm)
empfohlene Bildschirmgröße: 32" bis 49" (81 bis 124 cm)
Ausrichtung: Landscape, Portrait
VESA: 100 x 100 mm bis 400 x 400 mm
Neigbar: -5° / +15°
Schwenkbar: ±30°

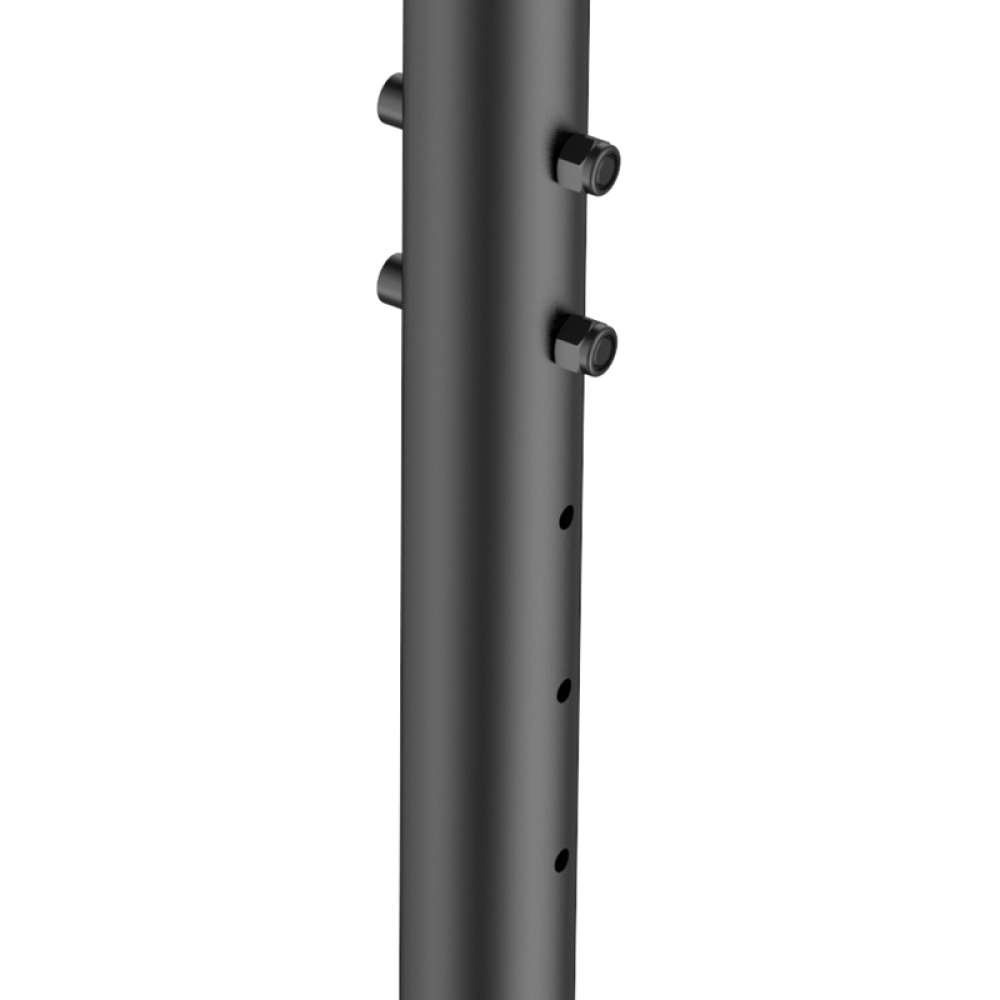

Höhenverstellbar: min. 920 – max. 3000 mm - in 50 mm-Schritten montagseitig einstellbar
max. Traglast: 50 kg
Farbe: schwarz
Besonderheiten: neigbares Deckenmodul (0 – 90°), innenliegende Kabelführung, variabler Deckenabstand, Verlängerung bis max. 3.000 mm
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für die Universal‑Deckenhalterung t&mMount DH‑Single‑L:
Ausschreibungsposten – Deckenhalterung für Flachbildschirme (32″–46″)
Leistungsbild (nach VOB/C & DIN 18299)
Gewerk: Technische Ausstattung – Trageeinrichtungen für audiovisuelle Medien
Leistungsumfang: Lieferung und montagefertige Installation einer mechanischen Deckenhalterung für Flachbildschirme
Produktbezeichnung: Universal-Deckenhalterung DH‑Single‑M
Vertrieb: t&mMount
Art.-Nr.: 73.01.00
Technische Daten & Ausführung:
- Geeignet für Bildschirmdiagonalen von 32″ bis 49″ (81–124 cm), wahlweise in Landscape oder Portrait
- VESA-kompatibel von 100×100 mm bis 400×400 mm
- Tragfähigkeit bis max. 50 kg
- Höhenverstellbar, teleskopierbar in montierbarer Ausführung: 920 mm bis 3 000 mm in 50 mm-Schritten
- Neigbereich: –5° bis +15°, Schwenkbarkeit: ±30°
- Deckenmodul neigbar von 0° bis 90° für Installationen an schrägen Decken
- Innenliegende Kabelführung zum Schutz und gegen Zugbelastung
- Oberflächenbeschichtung: hochwertige, pulverbeschichtete Oberfläche in Schwarz
- Variabler Deckenabstand, Verlängerung bis maximal 3 000 mm
Besondere Anforderungen:
- Höhen- und Ausrichtungsverstellung gemäß Montagevorgabe
- Neigungs- und Schwenkbereiche gewährleisten flexible Displaypositionierung
- Kabelführung gemäß DIN-Normen gegen Zug- und Fremdbeanspruchung geschützt
- Pulverbeschichtung bietet dauerhaften Korrosions-, Kratz- und Schlagfestigkeit
Normen & Nachweise:
- Ausführung entsprechend DIN 18299 – Abschnitt „Trageeinrichtungen für audiovisuelle Medien“
- Vertragsgemäße Leistungen nach VOB Teil C – ATB für Tragesysteme
- Traglastnachweis (≥ 50 kg), z. B. durch CE-Kennzeichnung oder Herstellerbescheinigung
- Deckenbefestigungen einschließlich statischer Berechnung und sicherer Befestigungsnachweise
Lieferumfang:
Deckenhalterung t&mMount DH‑Single‑L, schwarz
Vollständiges Montag- und Befestigungsmaterial für Decke und VESA-Montagesystem
Bedienungs- und Montageanleitung
Prüfbescheinigungen bzw. Konformitätsnachweise
Ausführungsanforderung:
- Fachgerechte Montage an tragfähiger Decke nach statischer Vorgabe
- Funktionsprüfung: Höhen-, Neigungs- und Schwenkverstellung, stabile Kabelführung
- Sichtkontrolle der Pulverbeschichtung auf Beschädigungen, vollständige Dokumentenübergabe
Abnahmebedingungen:
- Traglastprüfung mit montiertem Display
- Funktionstest gesamte Einstellbereiche
- Übergabe aller zugehörigen Unterlagen (CE, Montage- und Prüfprotokoll)
