t&mMount Motor Wall HD-160
t&mMount Motor Wall HD-160

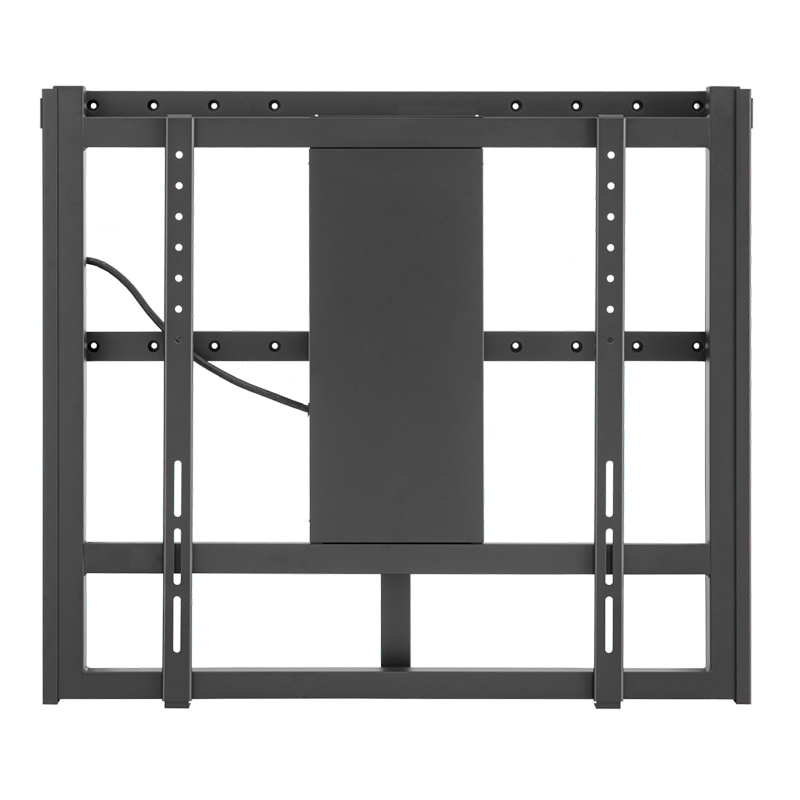

Die t&mMount Motor Wall HD-160 ist eine Wandhalterung mit elektro-motorischer Höhenverstellung. Das Liftsystem eignet sich für Bildschirme mit einer Größe von 84" bis 110“ (213 bis 279 cm). Der universelle VESA-Standard wird von min. 400 x 200 bis max. 900 x 800 mm unterstützt. Die Bildschirmmontage erfolgt in Landscapeausrichtung. Die Höhe des Bildschirms ist über eine kabelgebundene Tastbedienung bequem einstellbar. Der Fahrweg beträgt 500 mm.
Die Oberfläche des Wall HD-160 ist mit einer schlag- und kratzfesten Pulverbeschichtung in schwarz veredelt. Die maximale Traglast beträgt 160 kg.
Technische Daten:
Typ: elektr. höhenverstellbare Wandhalterung für Flachbildschirme von 84" bis 110"
empfohlene Bildschirmgröße: 84" bis 110" (213 bis 279 cm)
Ausrichtung: Landscape
VESA : min. 400 x 200 bis max. 900 x 800 mm
Höhenverstellbar: elektro-motorische, stufenlose Höhenverstellung über kabelgebundene Tastbedienung
Fahrweg: 500 mm

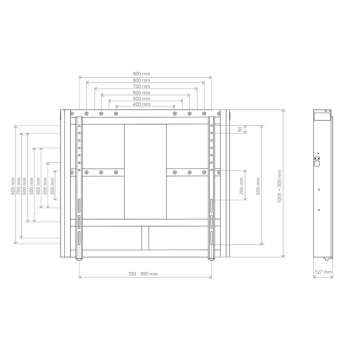

Abmessungen: H 1005 x B 1148 x T 127 mm
max. Traglast: 160 kg
Farbe: schwarz
Besonderheiten: elektro-motorische Höhenverstellung, kabelgebundene Tastbedienung
Typ: elektr. höhenverstellbare Wandhalterung für Flachbildschirme von 84" bis 110"
empfohlene Bildschirmgröße: 84" bis 110" (213 bis 279 cm)
Ausrichtung: Landscape
VESA : min. 400 x 200 bis max. 900 x 800 mm
Höhenverstellbar: elektro-motorische, stufenlose Höhenverstellung über kabelgebundene Tastbedienung
Fahrweg: 500 mm
Abmessungen: H 1005 x B 1148 x T 127 mm
max. Traglast: 160 kg
Farbe: schwarz
Besonderheiten: elektro-motorische Höhenverstellung, kabelgebundene Tastbedienung
Ausschreibungstext gemäß VOB/C und DIN 18299 zur t&mMount Motor Wall HD‑160
1. Allgemeines
Gegenstand der Leistung:
Lieferung, Montage und Inbetriebnahme einer elektrisch höhenverstellbaren Wandhalterung für Flachbildschirme (Einzeldisplay, Landscape).
Normative Verweisungen:
2. Produktbeschreibung
Produkt: Motor Wall HD‑160
Vertrieb: t&mMount
Artikelnummer: 73.06.01
2.1 Technische Daten
3. Leistungsumfang
4. Ausführung / Besondere Anforderungen
5. Qualitätssicherung
6. Besondere Hinweise
7. Mengengerüst / Abrechnung
1. Allgemeines
Gegenstand der Leistung:
Lieferung, Montage und Inbetriebnahme einer elektrisch höhenverstellbaren Wandhalterung für Flachbildschirme (Einzeldisplay, Landscape).
Normative Verweisungen:
- VOB, Teil C – Allgemeine Technische Vertragsbedingungen für Bauleistungen
- DIN 18299 – Allgemeine Leistungen für Baugebäude
- Vertrieb: Trius Pro AV, Modell t&mMount Motor Wall HD‑160
2. Produktbeschreibung
Produkt: Motor Wall HD‑160
Vertrieb: t&mMount
Artikelnummer: 73.06.01
2.1 Technische Daten
- geeignet für Flachbildschirme: 84″–110″ (213–279 cm)
- VESA-Befestigungsmaß: min. 400 × 200 mm bis max. 900 × 800 mm
- Montagerichtung: Landscape
- Höhenverstellung: elektrisch, stufenlos, kabelgebundene Tastbedienung
- Verstellweg: 500 mm
- Abmessungen Wandhalterung: H 1005 × B 1148 × T 127 mm
- Max. Traglast: 160 kg
- Oberfläche: schwarz, schlag‑ und kratzfeste Pulverbeschichtung
3. Leistungsumfang
- Lieferung der t&mMount Motor Wall HD‑160 Wandhalterung gemäß Herstellerangaben.
- Montage an der vorbereiteten Wand – inkl. Sicherstellung tragfähiger Unterkonstruktion.
- Elektrischer Anschluss der Höhenverstellung inkl. kabelgebundener Steuerung.
- Funktionstest: Elektrische Höhenverstellung mit vollem Fahrweg (500 mm) unter Last bis 160 kg.
- Übergabe der kompletten Dokumentation:
- Bedienungs- und Montageanleitung des Herstellers
- Konformitätserklärung
- Prüfprotokoll Montagesicherheit
4. Ausführung / Besondere Anforderungen
- Wandbefestigung mittels geeignet dimensionierter, normkonformer Dübel/Schrauben.
- Ständerwerk oder Wandkonstruktion muss statisch die volle Traglast inkl. Bildschirm aufnehmen.
- Elektrischer Anschluss durch qualifizierten Fachbetrieb unter Beachtung gültiger VDE-/Elektro-Normen.
- Pulverbeschichtete Oberfläche ist gemäß Hersteller zustandsgemäß zu behandeln und vor Beschädigung zu schützen.
- Endabnahme mit Funktionstest und Inbetriebnahme.
5. Qualitätssicherung
- Einhaltung VOB/C und DIN 18299 bei Lieferung und Ausführung.
- Prüfung der funktionalen Höhenverstellung bis 500 mm unter Volllast (160 kg).
- Dokumentation gemäß DIN‑Norm inklusive Montageprotokoll, Unfallverhütung und elektrische Prüfungsnachweise.
6. Besondere Hinweise
- Lieferzeit: ca. ..... ab Auftragserteilung
- Farbton der Pulverbeschichtung: RAL‐ähnlich Schwarz
7. Mengengerüst / Abrechnung
- Einheit: Stück
- Leistungseinheit: Lieferung und montagefertiges Produkt, inkl. Anschluss, Funktionsprüfung und Dokumentation
- Abrechnung: Pauschal oder nach Nachweis der gelieferten und montierten Einheit.
