Ausschreibungsposten – Motorisierte Wandhalterung für Einzelbildschirm (84″–110″)
Leistungsbild (gemäß VOB Teil C & DIN 18299)
Gewerk: Technische Ausstattung – Trageeinrichtungen für audiovisuelle Medien
Leistungsumfang: Lieferung und fachgerechte Montage einer motorisch höhenverstellbaren Wandhalterung

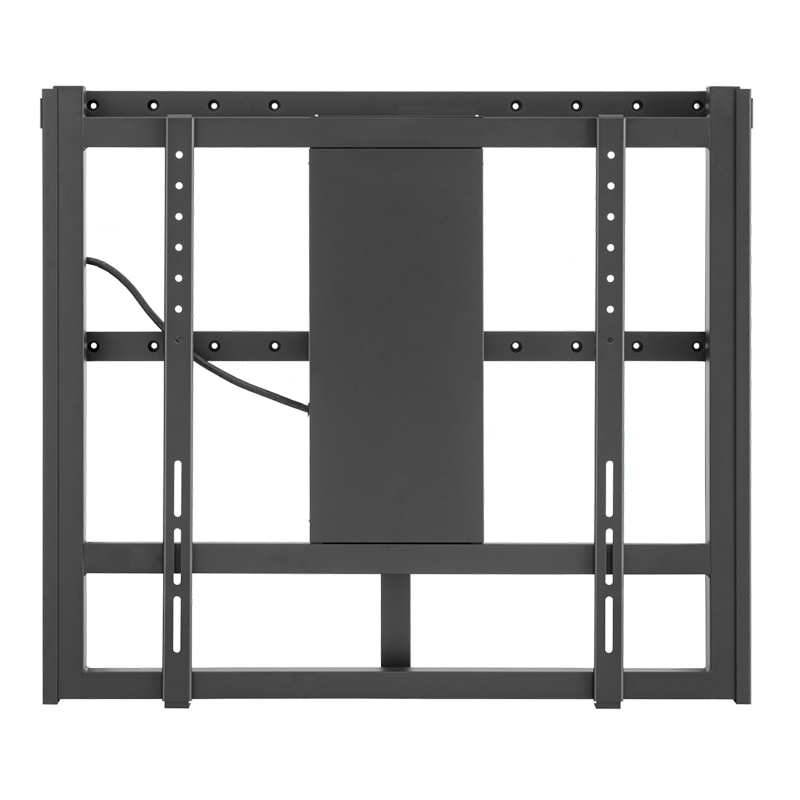

Produktbezeichnung: Wandhalterung, Motor Wall HD‑80
Vertrieb: t&mMount
Art.-Nr.: 73.06.00
Technische Merkmale & Ausführung:
- Unterstützt Bildschirmdiagonalen von 84″ bis 110″ (213 bis 279 cm)
- Montage ausschließlich in Landscape-Ausrichtung
- VESA-kompatibilität: 400 × 200 mm bis 900 × 800 mm
- Motorische Höhenverstellung, stufenlos über kabelgebundene Tastbedienung, Hub: 500 mm
- Gesamtabmessungen: Höhe 1005 mm, Breite 1148 mm, Tiefe 127 mm
- Maximale Traglast: 80 kg
- Oberfläche: Pulverbeschichtung in Schwarz, kratz- und schlagfest
Besonderheiten:
- Motorisches Hubsystem, stufenlos höhenverstellbar
- Kabelgebundene Tastbedienung zur komfortablen Bedienung
- Pulverbeschichtete Oberfläche verhindert Korrosion und trägt zur Langlebigkeit bei
Normen & Nachweise:
- Ausführung gemäß DIN 18299 – Trageeinrichtungen für audiovisuelle Medien
- Vertragserfüllung nach VOB Teil C, technische Bedingungen für Trage‑ und Befestigungssysteme
- Traglastnachweis (≥ 80 kg) durch CE-Kennzeichnung oder Herstellerzertifikat
- Wandbefestigung mit statischem Nachweis und vollständigem Montageprotokoll
Lieferumfang:
Motorisierte Wandhalterung t&mMount Motor Wall HD‑80, Artikel-Nr. 73.06.00
Montagematerial inklusive VESA‑Adapter, Schrauben, Dübel
Kabelgebundene Tastbedienung
CE-Kennzeichnung und Traglastnachweis
Montageanleitung und Prüfprotokolle
Ausführungsanforderungen:
- Installation an statisch geeigneter Wand gemäß den Angaben des Herstellers
- Durchführung der elektrischen Höhenverstellung via Tastbedienung, Funktionsprüfung aller Endlagen
- Sichtprüfung der Pulverbeschichtung auf Unversehrtheit und Finish
- Dokumentation und Übergabe sämtlicher Montagunterlagen
Abnahmekriterien:
- Traglast- und Funktionstest mit montiertem Display
- Überprüfung der elektrischen Bedienbarkeit und höchster / niedrigster Position
- Übergabe von Montageanleitung, Prüfprotokoll und CE-Dokumentation als Abnahmeunterlagen
