Williams AV T2800

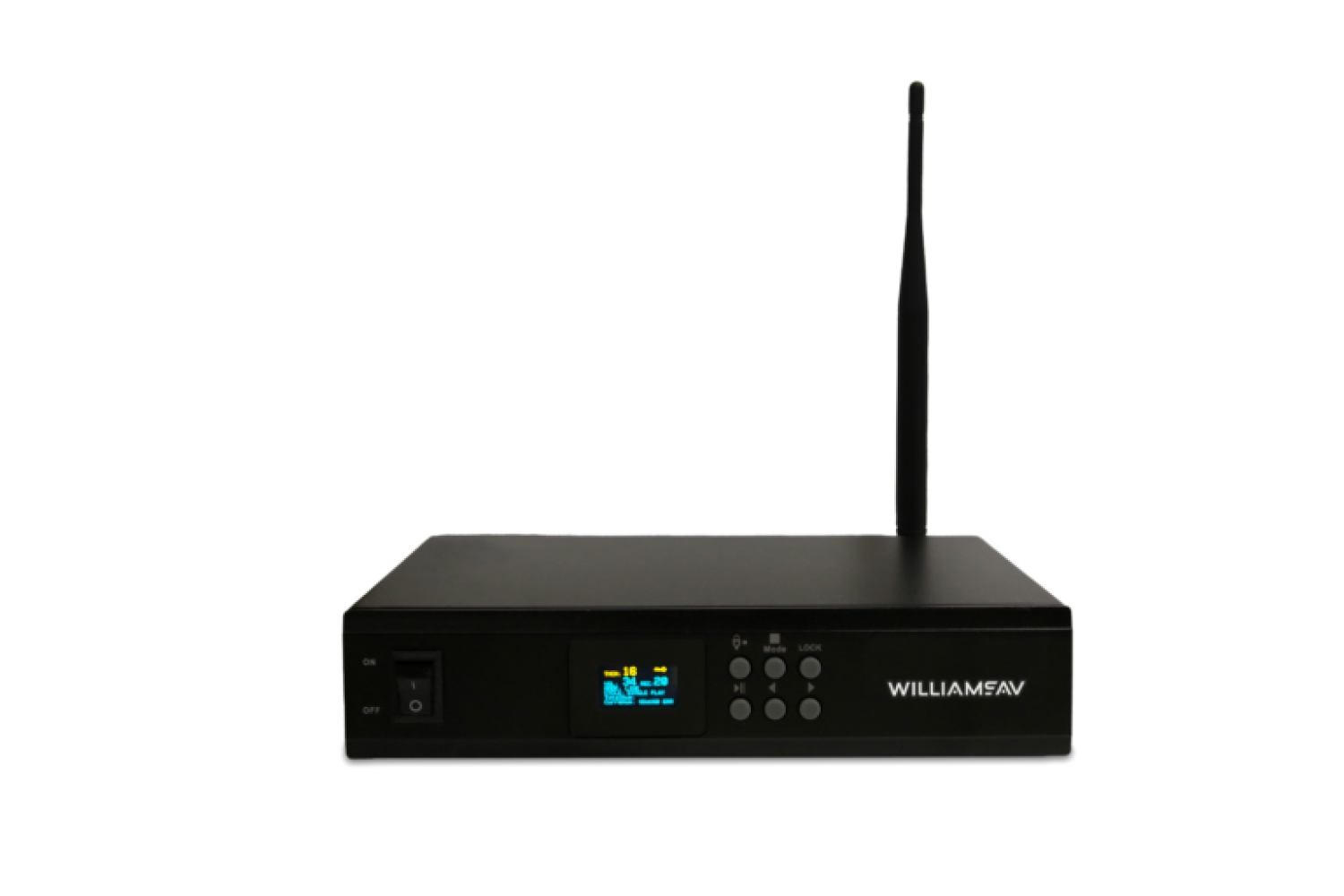

Williams AV T2800 FM Transmitter
Der Williams AV T2800 FM-Transmitter ist eine vielseitige und zuverlässige Lösung zur drahtlosen Übertragung von Audioinhalten im europäischen Frequenzbereich von 863 – 865 MHz. Dieser kompakte FM-Basisstationssender eignet sich ideal für Hörunterstützungssysteme, Sprach- und Dolmetscher-Anwendungen, Konferenzen, Kirchen, Bildungseinrichtungen und Veranstaltungsorte, in denen klare Sprach- und Musikübertragung gefragt ist. Dank der einfachen Einrichtung mit Mikrofon- oder Line-Level-Eingängen lässt sich der T2800 im Handumdrehen in bestehende Beschallungs- oder Kommunikationssysteme integrieren.
Zusätzlich bietet ein integrierter MP3-Player, der Audioinhalte von USB-Speicher oder microSD-Karte abspielt, flexible Wiedergabemöglichkeiten für vorproduzierte Inhalte. Mit bis zu 16 benutzerwählbaren Voreinstellfrequenzen und einer Reichweite von bis zu 150 m (500 ft) sorgt dieser Transmitter für eine stabile und störungsfreie Übertragung zu mehreren FM-Empfängern, wie z. B. den Williams AV R2863. Das robuste Gehäuse mit übersichtlichem Display und intuitiven Bedienelementen ermöglicht eine einfache Nutzung auch unter anspruchsvollen Einsatzbedingungen. Der T2800 ist ideal für Veranstaltungsprofis, Integratoren und Bildungseinrichtungen, die qualitativ hochwertige, drahtlose Audioübertragung benötigen.
Der Williams AV T2800 FM-Transmitter ist eine vielseitige und zuverlässige Lösung zur drahtlosen Übertragung von Audioinhalten im europäischen Frequenzbereich von 863 – 865 MHz. Dieser kompakte FM-Basisstationssender eignet sich ideal für Hörunterstützungssysteme, Sprach- und Dolmetscher-Anwendungen, Konferenzen, Kirchen, Bildungseinrichtungen und Veranstaltungsorte, in denen klare Sprach- und Musikübertragung gefragt ist. Dank der einfachen Einrichtung mit Mikrofon- oder Line-Level-Eingängen lässt sich der T2800 im Handumdrehen in bestehende Beschallungs- oder Kommunikationssysteme integrieren.
Zusätzlich bietet ein integrierter MP3-Player, der Audioinhalte von USB-Speicher oder microSD-Karte abspielt, flexible Wiedergabemöglichkeiten für vorproduzierte Inhalte. Mit bis zu 16 benutzerwählbaren Voreinstellfrequenzen und einer Reichweite von bis zu 150 m (500 ft) sorgt dieser Transmitter für eine stabile und störungsfreie Übertragung zu mehreren FM-Empfängern, wie z. B. den Williams AV R2863. Das robuste Gehäuse mit übersichtlichem Display und intuitiven Bedienelementen ermöglicht eine einfache Nutzung auch unter anspruchsvollen Einsatzbedingungen. Der T2800 ist ideal für Veranstaltungsprofis, Integratoren und Bildungseinrichtungen, die qualitativ hochwertige, drahtlose Audioübertragung benötigen.
Eigenschaften
- Drahtlose FM-Übertragung im Frequenzbereich 863 – 865 MHz für Europa.
- Bis zu 150 m Reichweite, abhängig von Sichtlinie und Umgebung.
- 16 benutzerwählbare Frequenzen (5 nicht störende Gruppen).
- Integrierter MP3-Player mit Unterstützung für USB-Flashlaufwerke und microSD-Karten.
- Mikrofon- und Line-Level-Eingänge für flexible Beschallungsquellen.
- Kompatibel mit Williams AV R2863 FM-Empfängern.
- Intuitives Display zeigt Kanal, Lautstärke, Modus und Wiedergabestatus.
- Robustes, kompaktes Gehäuse für professionelle Installationen.
- CE-, RoHS3- und WEEE-Konformität, 2 Jahre Hersteller-Garantie.
- 1× T2800 FM-Transmitter
- 1× Antenne
- 1× Netzteil / Stromversorgung
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV UKW/FM‑Assistive‑Listening‑Sender T2800 – ein stationärer FM‑Transmitter für den Frequenzbereich 863 – 865 MHz, Art.-Nr. 58.02.00, Vertrieb TRIUS Pro-AV:
1. Leistungsbeschreibung – UKW/FM‑Assistive‑Listening‑Transmitter „Williams AV T2800“
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Installation und betriebsbereite Inbetriebnahme eines stationären FM‑Transmitters zur drahtlosen Audioübertragung im Rahmen eines barrierefreien Assistive‑Listening‑Systems. Das Gerät dient der Übertragung von Sprache, Musik oder Audioprogrammen über lizenzfreie UKW‑/FM‑Funkfrequenzen im Bereich 863 – 865 MHz an kompatible FM‑Empfänger (z. B. Williams AV R2863), um Hörkomfort und Verständlichkeit in Veranstaltungs‑, Schulungs‑ oder öffentlichen Räumen sicherzustellen.
2. Leistungsumfang
2.1 Lieferung
Der Auftragnehmer liefert:
3. Technische Anforderungen – FM‑Transmitter
3.1 Allgemeine Eigenschaften
Der Assistive‑Listening‑Transmitter muss mindestens folgende Merkmale erfüllen:
3.2 Eingänge und Audioquellen
3.3 Bedienung und Anzeige
3.4 Mechanische und elektrische Eigenschaften
4. Sicherheit und Normen
5. Montage, Inbetriebnahme und Prüfung
6. Dokumentation und Übergabe
Dem Auftraggeber sind vollständig zu übergeben:
1. Leistungsbeschreibung – UKW/FM‑Assistive‑Listening‑Transmitter „Williams AV T2800“
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Installation und betriebsbereite Inbetriebnahme eines stationären FM‑Transmitters zur drahtlosen Audioübertragung im Rahmen eines barrierefreien Assistive‑Listening‑Systems. Das Gerät dient der Übertragung von Sprache, Musik oder Audioprogrammen über lizenzfreie UKW‑/FM‑Funkfrequenzen im Bereich 863 – 865 MHz an kompatible FM‑Empfänger (z. B. Williams AV R2863), um Hörkomfort und Verständlichkeit in Veranstaltungs‑, Schulungs‑ oder öffentlichen Räumen sicherzustellen.
2. Leistungsumfang
2.1 Lieferung
Der Auftragnehmer liefert:
- 1 × FM‑Transmitter „Williams AV T2800“ inklusive Netzteil und Antenne.
- Anschluss‑ und Betriebsanleitung (deutsch/englisch).
- Konformitäts‑ und Sicherheitsdokumente (CE‑Erklärung, RoHS, WEEE).
3. Technische Anforderungen – FM‑Transmitter
3.1 Allgemeine Eigenschaften
Der Assistive‑Listening‑Transmitter muss mindestens folgende Merkmale erfüllen:
- UKW/FM‑Übertragung im Frequenzbereich 863 – 865 MHz für den lizenzfreien Einsatz in europäischen Assistive‑Listening‑Anwendungen.
- 16 vorwählbare FM‑Kanäle mit schrittweise abgestimmten Frequenzen zur flexiblen Sender‑/Empfängerzuordnung und zur gleichzeitigen Nutzung mehrerer Gruppen.
- Reichweite von bis zu ca. 150 m (freie Sichtlinie) zur flächendeckenden Versorgung von Zuhörerbereichen.
3.2 Eingänge und Audioquellen
- Mikrofoneingänge: 3,5 mm‑Klinke und XLR‑Anschluss für Mikrofone zur direkten Live‑Sprachübertragung.
- Line‑Level‑Eingänge: RCA‑Kombination zur Anbindung an externe Audiogeräte oder Beschallungssysteme.
- MP3‑Player‑Funktion: Integrierter MP3‑Wiedergabemodus mit USB‑ und micro‑SD‑Slot zur Übertragung vorab gespeicherter Audiodaten.
3.3 Bedienung und Anzeige
- Hochwertiges Display zur Anzeige von Senderstatus, Kanalnummer, Lautstärke und Betriebsmodi.
- Frontseitige Bedien‑ und Menütasten zur einfachen Einstellung von Kanal, Lautstärke und Wiedergabemodus.
3.4 Mechanische und elektrische Eigenschaften
- Robustes Gehäuse zur stationären Nutzung in Technik‑ und AV‑Racks oder auf Medienflächen.
- Netzbetrieb: 100–240 VAC, 50/60 Hz mit entsprechendem Netzteil.
- Betrieb bei Umgebungstemperaturen von etwa 0 °C bis +40 °C.
4. Sicherheit und Normen
- CE‑Kennzeichnung und Konformität mit relevanten EU‑Produktsicherheits‑, Funk‑ und EMV‑Richtlinien.
- Erfüllung der RoHS und WEEE Vorgaben für elektrische Geräte.
5. Montage, Inbetriebnahme und Prüfung
- Fachgerechte Montage und Anschluss des FM‑Transmitters an die vorhandene Ton‑ bzw. AV‑Infrastruktur.
- Einstellung der FM‑Kanäle und Abgleich mit den entsprechenden Empfängern (z. B. R2863).
- Funktionstest des Senders einschließlich Audioübertragung, Reichweite und Empfangsqualität.
- Erstellung eines Abnahme‑ und Prüfprotokolls.
6. Dokumentation und Übergabe
Dem Auftraggeber sind vollständig zu übergeben:
- Bedienungs‑, Installations‑ und Wartungsunterlagen.
- Protokolle über Konformität, Prüfung und Abnahme.
- Einweisung in Funktion und Bedienung des Systems.
Technische Daten
Allgemeines:
Audio:
Eingänge:
Display & Bedienung:
Physikalisch:
Elektrische Daten:
Betriebs- und Lagertemperatur:
Anschlüsse:
Zertifikate & Garantie:
Allgemeines:
- Frequenzbereich: 863 – 865 MHz (FM), optimiert für den europäischen Markt.
- Reichweite: bis zu 150 m (500 ft) Sichtlinie.
- Benutzerkanäle: 16 wählbare Frequenzen (in 20 kHz-Schritten).
- Nicht störende Gruppen: 1, 4, 8, 11, 16.
- Maximale Trägerleistung: 7.88 dBm.
Audio:
- Frequenzgang: 20 Hz – 16 kHz.
- Signal-Rausch-Verhältnis: 80 dB.
- MP3-Player: integriert, unterstützt USB-Flash und microSD.
Eingänge:
- 2 × RCA Line-Level (L/R) (intern zu Mono summiert).
- 2 × 3.5 mm Mikrofon-Eingänge (Mono).
Display & Bedienung:
- Mehrfarbiges Display für Kanal, Lautstärke, Wiedergabe-Modus, Zyklus.
- Menu-Tasten: Mic/Record, Mode/Stop, Lock, Play/Pause, Back, Forward.
Physikalisch:
- Abmessungen: 21.1 × 11.7 × 16.5 cm (B × H × T, inkl. Kabel & Antenne).
- Gewicht (versendet): ca. 1.36 kg.
- Farbe: Schwarz mit weißen Beschriftungen.
Elektrische Daten:
- Stromversorgung: AC 100 – 240 V, 50-60 Hz.
- DC-Betrieb: 9 VDC, 80 mA.
- Ein/Aus-Schalter: Frontplatten-Kippschalter.
Betriebs- und Lagertemperatur:
- Betrieb: 0 °C bis +40 °C.
- Lagerung: -20 °C bis +70 °C.
Anschlüsse:
- Antennenanschluss: Female SMA.
- Kompatible Empfänger: R2863 Serie.
Zertifikate & Garantie:
- CE, RoHS3, WEEE-Konformität.
- 2 Jahre Warranty.
