Williams AV AC CHG406

Eigenschaften

• Leistung & Ladefunktion

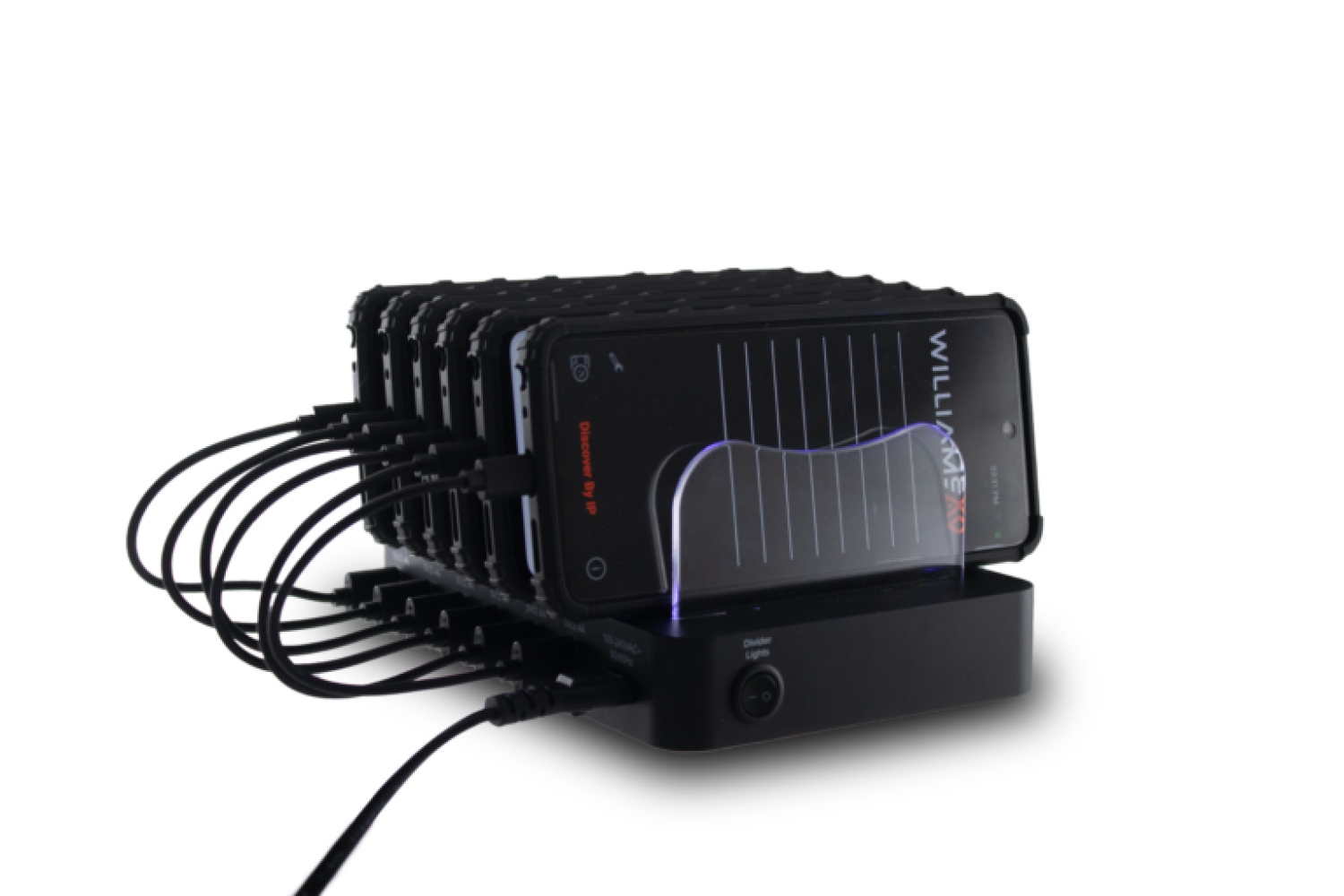

  • 6‑Bay Charger: Lädt bis zu sechs WAV Pro Wi‑Fi Empfänger gleichzeitig.
  • Individuelle LED‑Anzeige: Jede Ladebuchse verfügt über eine LED‑Anzeige zur optischen Kontrolle des Ladevorgangs.
  • USB‑Kompatibilität: Unterstützt USB‑A‑Plugs mit USB‑C‑ oder Micro‑B‑Anschluss für Geräte.
• Konnektivität & Kompatibilität
  • Kompatible Einheiten: WAV Pro Wi‑Fi Receiver (Modelle WF R2‑03 und WF R2‑N)

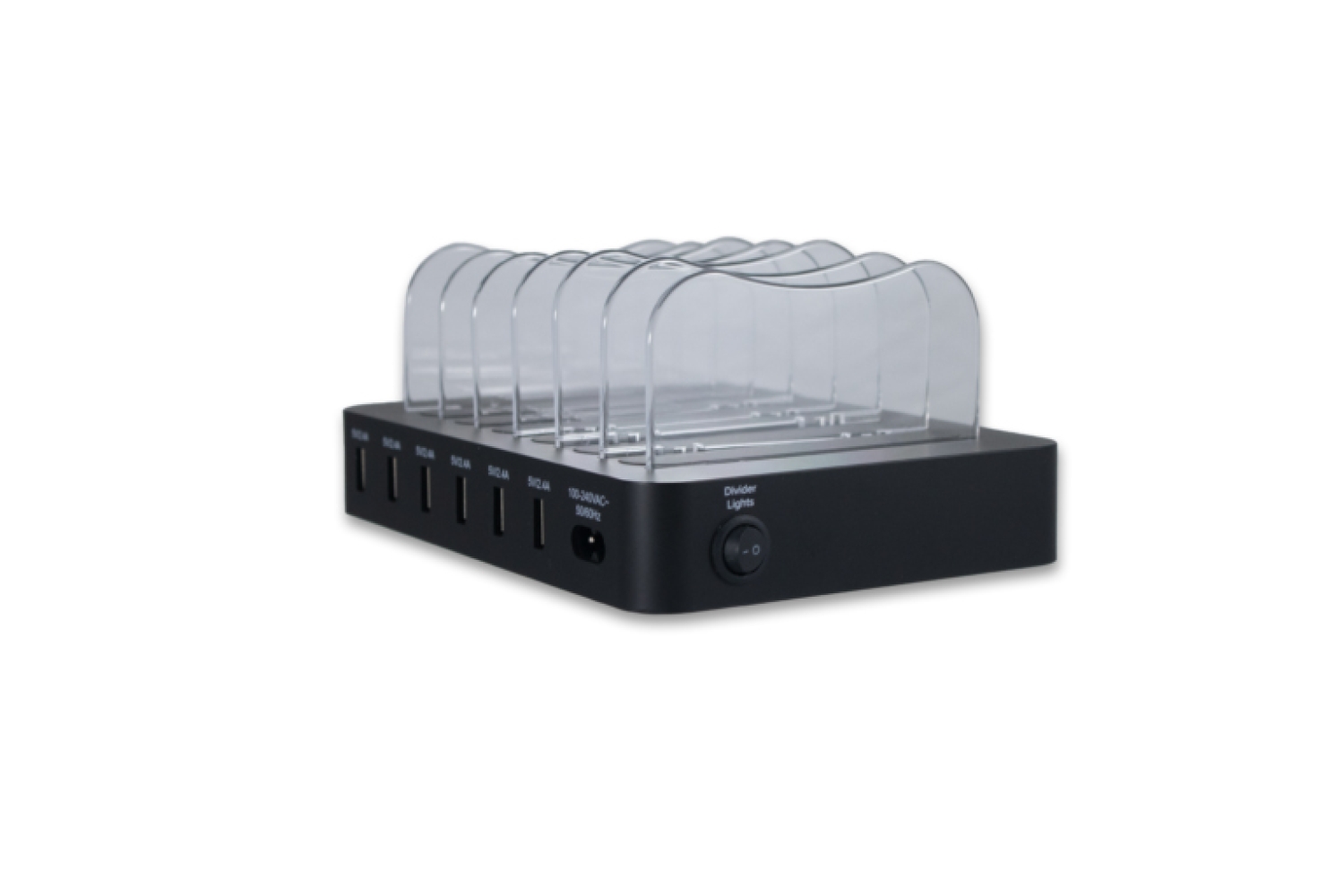

  • Beleuchtete Trennwände: Optional beleuchtete klare Kunststoffeinsätze zur Visualisierung des Ladezustands.
• Strom & Energie
  • Breitspannungsfähig: Funktioniert mit 100‑240 V AC Haushaltsnetz.
  • Hohe Ausgangsleistung: Gesamtleistung DC 5 V/10 A (50 W), einzelne Ausgänge DC 5 V/2,4 A.
• Design & Betrieb
  • Kompakte Bauform: Flaches, leichtes Ladegerät in robustem Kunststoffgehäuse.
  • Einfache Handhabung: Plug‑and‑Play‑Ladestation ohne komplizierte Installation.
  • Erweiterbar: Ideal für System‑Pakete mit mehreren Empfängern oder in Rack‑Installationen

• 1x 6‑Bay Charger CHG‑406 Ladeeinheit
• 1x Netzteil (AC100‑240 V Eingang)

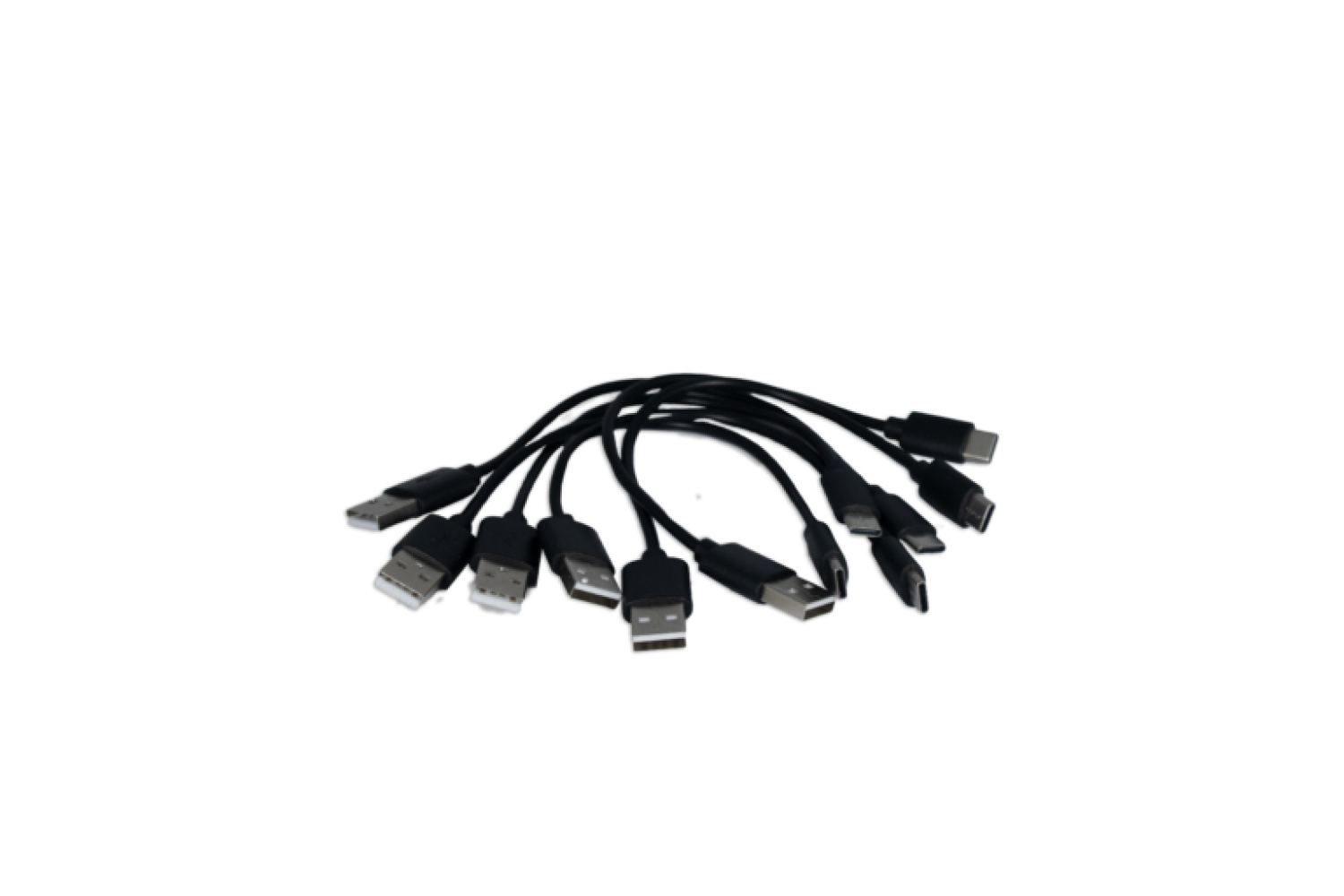

• 6x USB‑Ladekabel (USB‑A zu USB‑C oder Micro‑B, passend zu Empfängern)
• Schnellstart‑Anleitung / Sicherheitshinweise

Hinweis: Die zu ladenden WAV Pro Wi‑Fi Receiver sind nicht im Lieferumfang enthalten und separat zu erwerben.

VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV AC‑CHG406 6‑Slot Ladegerät für WAV Pro Wi‑Fi‑Empfänger – ein zentrales Ladegerät für Wi‑Fi‑Assistive‑Listening‑Empfänger aus dem WaveCAST‑Portfolio (kompatibel mit z. B. WF R2‑03 und WF R2‑N), Art.-Nr. 58.05.09, Vertrieb TRIUS Pro-AV.

1. Leistungsbeschreibung – Ladeeinrichtung für Wi‑Fi‑Assistive‑Listening‑Empfänger
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung eines zentralen Ladegeräts für Wi‑Fi‑Assistive‑Listening‑Empfänger, ausgelegt für den gleichzeitigen Ladevorgang von bis zu sechs Einheiten. Das Ladegerät wird in professionellen AV‑Installationen in Veranstaltungs‑ und öffentlichen Räumen eingesetzt, um sicherzustellen, dass alle Hörunterstützungs‑Empfänger jederzeit betriebsbereit und aufgeladen zur Verfügung stehen.

2. Leistungsumfang
2.1 Lieferung
Der Auftragnehmer liefert ein vollständig funktionsfähiges 6‑fach Ladegerät „AC‑CHG406‑01“ inklusive Netzteil, Anschlusskabel und erforderlichem Zubehör zur Integration in das Assistive‑Listening‑System. Die Lieferung beinhaltet alle erforderlichen Dokumente, insbesondere technische Unterlagen, Bedien‑ und Sicherheitsanleitungen sowie Konformitätserklärungen.

3. Technische Anforderungen
3.1 Allgemeine Merkmale
Das zentrale Ladegerät muss folgende Mindestanforderungen erfüllen:

• 6 Ladeplätze („6‑Bay“) zur gleichzeitigen Aufnahme und Ladung von bis zu sechs Wi‑Fi‑Empfängern (kompatibel mit Williams AV WAV Pro Wi‑Fi‑Empfängern, z. B. WF R2‑03 und WF R2‑N).
• Individuelle Ladeanzeigen je Ladeplatz, z. B. durch LED‑Anzeige, zur übersichtlichen Anzeige des jeweiligen Ladezustands.
• Ladegerät muss USB‑Basierte Anschlüsse unterstützen (USB‑Typ‑A‑Ports mit Adapterkabeln zu USB‑C oder micro‑B für Empfängergeräte).

3.2 Elektrische Eigenschaften

• Stromversorgung über Netzeingang 100–240 VAC, 50/60 Hz, geeignet für internationale Installationen.
• Ausgang: DC 5 V bei insgesamt bis zu 10 A (50 W) zur zuverlässigen Ladespannung für alle sechs angeschlossenen Empfänger gleichzeitig.
• USB‑Output je Anschluss über DC 5 V / 2,4 A, ausreichend für zeitgemäße Empfängermodelle.
• Netz‑ und Geräteschutz gegen Überlast, Kurzschluss und Übertemperatur entsprechend einschlägiger Sicherheitsnormen.

3.3 Mechanische & Betriebsmerkmale

• Robustes, stabil montierbares Gehäuse geeignet für stationäre Aufstellung in Technikräumen, Info‑Counters oder Service‑Bereichen.
• Gehäusefarbe und Bauform so ausgeführt, dass ein klarer, sicherer Betrieb im Objektbereich möglich ist.
• Kabellänge mindestens ca. 1,5 m für flexible Anschlusslage.

4. Sicherheit, Normen & Zertifizierung
Das Ladegerät muss folgende Anforderungen erfüllen bzw. nachweisen:

• CE‑Kennzeichnung und Übereinstimmung mit einschlägigen EU‑Produktsicherheits‑, EMV‑ und Niederspannungsrichtlinien (RoHS-konform).
• Anerkannte internationale Zulassungen wie FCC, ETL und RoHS oder entsprechende gleichwertige Prüfzeichen.
• Korrespondierende Sicherheits‑ und Bedienhinweise gemäß einschlägigen Normen, insbesondere für Lade‑ und Akkusysteme.

5. Lieferung, Montage & Dokumentation
5.1 Lieferung

• Das Ladegerät wird komplett mit Netzteil, Anschlusskabeln und Dokumentation angeliefert.

5.2 Inbetriebnahme & Prüfarbeiten

• Anschluss und funktionelle Prüfung des Ladegeräts mit den vorgesehenen Empfängern durch qualifiziertes AV‑Fachpersonal.
• Nachweis der ordnungsgemäßen Funktion jedes Ladeplatzes.
• Erstellung eines Abnahme‑ und Prüfprotokolls.

5.3 Dokumentation

• Übergabe aller technischen Unterlagen einschließlich Bedien‑ und Wartungshandbücher sowie Sicherheits‑ und Konformitätsnachweise.

Technische Daten

Allgemeine Angaben

• Produktname: Williams AV 6‑Bay Charger CHG‑406
• Kategorie: Ladegerät / Charger für WAV Pro Wi‑Fi Receiver
• Kompatible Geräte: WAV Pro Wi‑Fi Receiver (WF R2‑03, WF R2‑N)
• Farbe: Schwarz mit transparenten Kunststoffteilen

Stromversorgung

• Eingang: AC 100‑240 V ~ 50/60 Hz, 0.5 A Max
• Ausgang gesamt: DC 5.0 V / 10 A (50 W)
• Einzelausgang: DC 5 V / 2.4 A pro Ladebuchse
• Anschluss: USB‑A Ports für Ladekabel
• Kabellänge: ca. 1.5 m Netzanschlusskabel

Physische Spezifikationen

• Abmessungen: 18.2 × 12.9 × 2.7 cm
• Gewicht: 0.58 kg

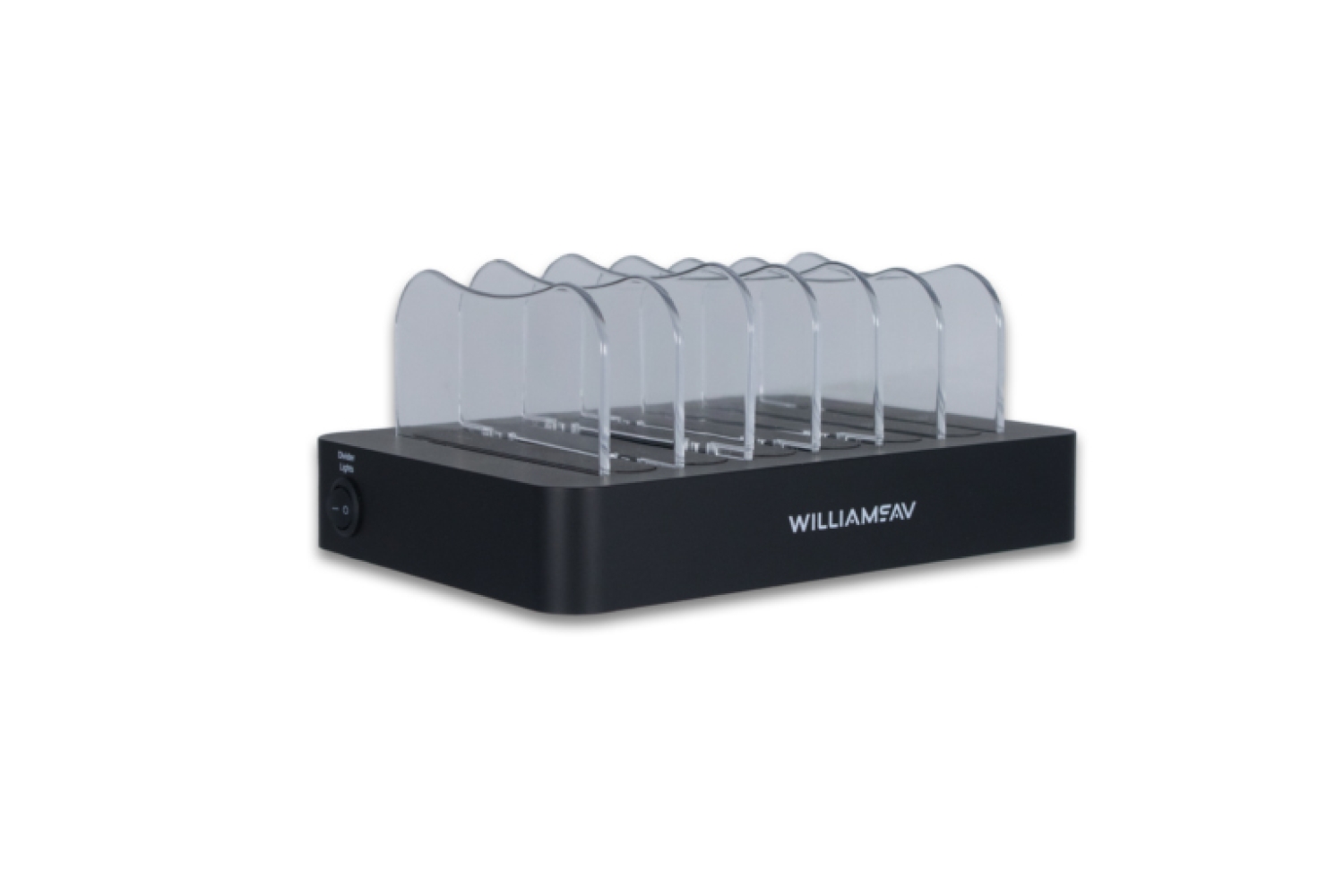

• Bauform: Flache Ladebasis mit sechs Ladeschächten und LED‑Indikatoren

Anzeige & Indikatoren: LED‑Anzeige: Individuelle Lade‑LEDs für jeden Ladeplatz

Sicherheit & Normen

• Zertifizierungen: CE, FCC, ETL, RoHS konform
• Umgebung: Für Innenräume und zyklischen Gebrauch vorgesehen

Garantie: 1 Jahr
