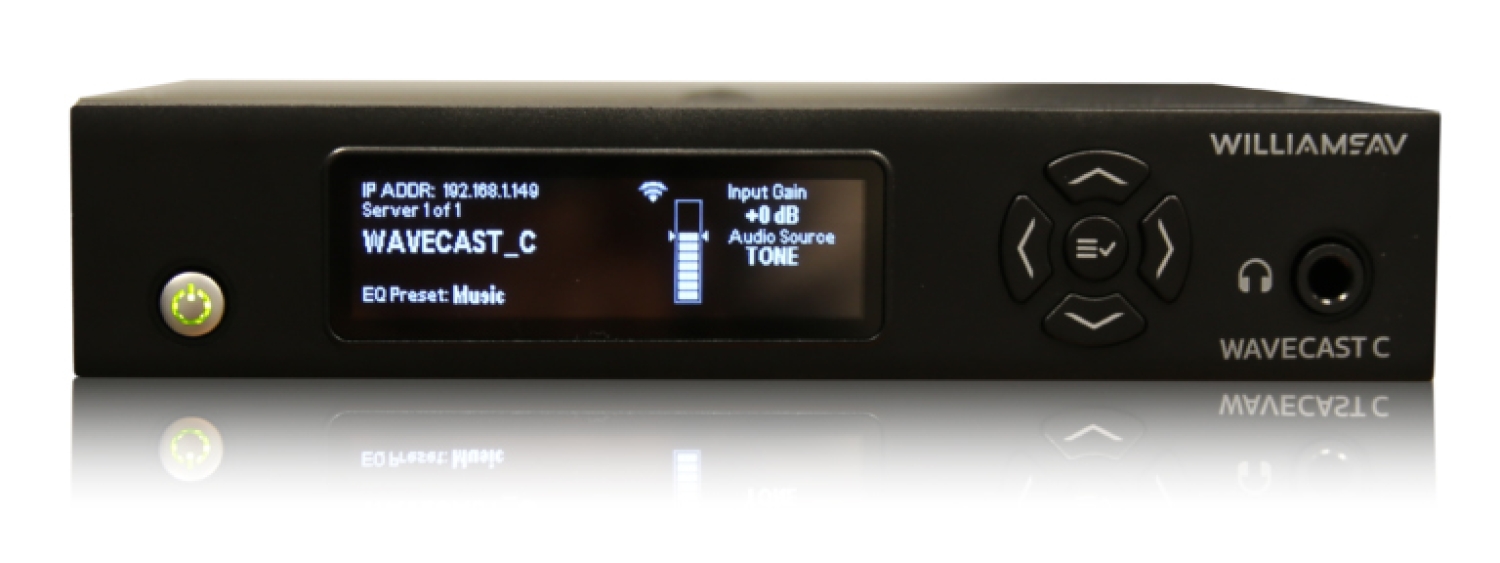

Williams AV WF T5C

Eigenschaften

• Allgemeine Funktionen
  • Echtzeit‑Wi‑Fi‑Audio‑Streaming für Assistive Listening, Sprache und Musikübertragung
  • DSP‑Audioarchitektur mit AGC, Limiter, Hoch‑/Tiefpass, Kompressor‑Einstellungen
  • Optimierbare Audiopresets für Hörhilfe, Sprache und Musik
  • Unterstützt Unicast‑ und Multicast‑Streaming – bis zu ~45 Benutzer (Unicast) oder 1500+ in Multicast
• Integration & Steuerung
  • Steuerung über Frontpanel (OLED‑Display), Web‑Interface oder Telnet‑Befehle über Ethernet
  • Integration mit Drittanbieter‑Raumsystemen möglich (über Telnet/Ethernet)
• Audio‑Hardware
  • Kombinierter XLR/1/4″‑Audioeingang für Line‑ oder Mikrofon‑Signale mit Phantom‑Power
  • Phantom Power für Kondensatormikrofone (14,4 VDC)
  • 16‑Bit/48 kHz DAC für glatten digitalen Stream
  • Kopfhörer‑Ausgang (1/4″ TRS) für lokale Kontrolle oder Monitoring
• Netzwerk & Betrieb
  • Wi‑Fi‑Streaming auf persönliche Geräte (iOS/Android via WaveCAST‑App)
  • Ethernet‑Anschluss (RJ‑45) für Steuerung, Monitoring und Audio‑Ausgabe über Router/DHCP
  • Rack‑montierbar in 19″‑Rack (1U, 1/2 Breite)
• Zuverlässigkeit & Compliance
  • Geeignet für Profianwendungen mit hoher Klangqualität und stabilem Wi‑Fi‑Betrieb
  • 2 Jahre Garantie (Teile & Arbeit)

Was ist WaveCAST?
WaveCAST ist ein System zur Übertragung von Live-Audio über ein WLAN-Netzwerk. Dabei wird ein Audiosignal – beispielsweise von einem Fernseher, Mikrofon, Mischpult oder einer Konferenzanlage – in Echtzeit über das vorhandene WLAN verteilt. Einsatzbereiche sind unter anderem Konferenzräume, Kirchen, Hörsäle, Veranstaltungsräume oder öffentliche Einrichtungen. Die Nutzer empfangen den Ton anschließend auf ihren Smartphones, Tablets oder speziellen WaveCAST-Empfängern. Dadurch können viele Personen gleichzeitig denselben Audiostream hören, ohne dass zusätzliche Verkabelungen notwendig sind.

Wie funktioniert das System?
Das WaveCAST-System besteht aus mehreren Komponenten, die zusammenarbeiten, um das Audiosignal über das Netzwerk bereitzustellen. Zunächst wird eine Audioquelle angeschlossen, zum Beispiel ein Fernseher, ein Mikrofon oder ein Mischpult. Dieses Signal wird anschließend vom WaveCAST-Gerät verarbeitet und in ein digitales Netzwerk- beziehungsweise WLAN-Signal umgewandelt.

Ein Router beziehungsweise DHCP-Server organisiert anschließend das Netzwerk und verteilt automatisch die notwendigen IP-Adressen an alle Geräte. Über das WLAN-Netzwerk wird der Audiostream dann an die Empfangsgeräte übertragen. Die Nutzer können den Ton schließlich auf Smartphones, Tablets oder speziellen Empfängern live abhören.

Warum ist Live-Audio anspruchsvoller als Spotify oder Netflix?
Streaming-Dienste wie Spotify oder Netflix arbeiten mit sogenanntem „Buffering“. Dabei werden Daten bereits im Voraus geladen und zwischengespeichert. Falls kurzzeitig Daten fehlen oder die Verbindung instabil wird, können diese Inhalte nachgeladen werden, ohne dass der Nutzer dies sofort bemerkt.

Bei WaveCAST handelt es sich jedoch um Live-Audio. Hier muss der Ton nahezu ohne Verzögerung übertragen werden, damit Bild und Ton synchron bleiben. Deshalb können nur sehr wenige Daten zwischengespeichert werden. Bereits kleine Probleme im WLAN führen dadurch sofort zu hörbaren Aussetzern oder Unterbrechungen. Verlorene Datenpakete lassen sich in diesem Fall nicht einfach nachladen. Aus diesem Grund benötigt WaveCAST ein besonders stabiles und leistungsfähiges WLAN-Netzwerk.

Wichtige Anforderungen an das Netzwerk
Für einen zuverlässigen Betrieb wird empfohlen, dass das Netzwerk automatisch IP-Adressen über DHCP vergibt. Außerdem sollte das Audio-Streaming möglichst über ein eigenes WLAN oder ein separates VLAN laufen. Dadurch werden Störungen reduziert, ausreichend Bandbreite bereitgestellt und die Stabilität der Audiostreams verbessert.

Normale Consumer-Router reichen für größere Installationen häufig nicht aus. Stattdessen empfiehlt sich professionelle WLAN-Technik, beispielsweise Enterprise-Access-Points, professionelle WLAN-Controller sowie Hardware mit Multicast-Unterstützung.

Unicast und Multicast
WaveCAST kann Audiostreams auf unterschiedliche Weise im Netzwerk verteilen. Beim sogenannten Unicast wird für jeden einzelnen Nutzer ein separater Stream erzeugt. Dieses Verfahren ist einfach einzurichten, belastet das Netzwerk jedoch stärker und eignet sich hauptsächlich für kleinere Installationen mit bis zu etwa 45 Nutzern.

Deutlich effizienter ist Multicast. Dabei wird nur ein einzelner Stream erzeugt, der gleichzeitig an viele Nutzer verteilt wird. Dadurch können auch große Veranstaltungen mit mehreren hundert oder sogar bis zu etwa 1.500 Nutzern versorgt werden. Voraussetzung dafür ist allerdings, dass das Netzwerk Multicast korrekt unterstützt. Günstige Router oder einfache WLAN-Geräte verursachen hierbei häufig Probleme.

Typische WLAN-Probleme vermeiden
Eine stabile WLAN-Infrastruktur ist entscheidend für eine zuverlässige Audioübertragung. Häufige Ursachen für Aussetzer sind zu viele gleichzeitig verbundene WLAN-Geräte, schwache Access Points, eine schlechte Funkabdeckung oder ein allgemein überlastetes Netzwerk. Auch isolierte Gastnetzwerke oder falsch konfigurierte Firewalls können Probleme verursachen.

Besonders wichtig ist, dass die Empfangsgeräte mit dem WaveCAST-System kommunizieren dürfen. Viele Gast-WLANs blockieren diese Kommunikation standardmäßig, wodurch die Geräte den Audiostream nicht finden können.

Hinweise für Smartphones und Android-Geräte
Auf manchen Smartphones müssen bestimmte Funktionen deaktiviert werden, damit die Verbindung zuverlässig funktioniert. Dazu gehören beispielsweise private IP-Adressen, zufällige MAC-Adressen oder Netzwerkisolation. Zusätzlich benötigt die WaveCAST-App die entsprechenden Netzwerkberechtigungen. Werden diese Einstellungen nicht korrekt vorgenommen, kann die App den Audiostream möglicherweise nicht erkennen.

Technische Grundlagen
WaveCAST verwendet das UDP-Protokoll zur Audioübertragung. Dafür muss UDP-Broadcast im Netzwerk erlaubt sein. Außerdem sollte die Netzwerkpriorisierung (QoS) auf „Voice“ oder höher eingestellt werden, damit die Audiopakete bevorzugt behandelt werden.

Die Ports 80 sowie 3300 bis 3303 müssen geöffnet sein. Darüber hinaus ist Multicast-Unterstützung erforderlich, wenn größere Installationen geplant sind. Der sogenannte TTL-Wert sollte in der Regel auf 1 belassen werden. Der Bandbreitenbedarf liegt bei ungefähr 30 kB/s pro Stream und Nutzer.

Dante-Audio
Einige WaveCAST-Geräte unterstützen zusätzlich Dante-Audio. Dabei ist zu beachten, dass ausschließlich eine Abtastrate von 48 kHz unterstützt wird. Eine Abtastrate von 44,1 kHz funktioniert nicht und kann zu Problemen bei der Audioübertragung führen.

WaveCAST Network Analyser
Der WaveCAST Network Analyzer ist ein leistungsstarkes, PC-basiertes Diagnose- und Planungs-Tool, das speziell für den Einsatz mit Wi-Fi-Audio-Streaming-Systemen entwickelt wurde. Es unterstützt AV-Integratoren, Planer und IT-Fachleute dabei, die Netzwerkinfrastruktur vor, während und nach Installation eines WaveCAST-Systems zu überprüfen und zu optimieren. Mit dem Analyzer lassen sich Netzwerkbedingungen auf WaveCAST-Kompatibilität testen, potenzielle Probleme erkennen und die Performance für Umgebungen mit vielen Nutzern oder mehreren Audio-Kanälen beurteilen. Besonders in komplexen Netzwerken mit hoher Benutzeranzahl bietet dieses Dienstprogramm wertvolle Einblicke für präzise Planung, Fehlerbehebung und fortlaufende Systemüberwachung.

Eigenschaften des WaveCAST Network Analyzer

• PC-basiertes Analyse-Tool: Läuft auf einem Computer zur Netzwerk-Evaluation für WaveCAST-Installationen.
• Projektplanung und Implementierung: Hilft bei der Vor-Ort-Analyse von Netzwerken vor der Installation.
• Fehlerbehebung: Eignet sich zur Diagnose und Fehlerfindung während und nach der Systemeinrichtung.
• Bewertung der Netzwerk-Performance: Ermöglicht die Einschätzung, ob ein bestehendes Netzwerk für Echtzeit-Wi-Fi-Audio mit vielen Teilnehmern geeignet ist.
• Ideal für komplexe Umgebungen: Besonders nützlich in Netzwerken mit hoher Nutzer- oder Kanalanzahl.
• Kostenlos verfügbar: Das Tool steht kostenfrei zur Verfügung; Interessenten können eine Kopie über das Williams AV- oder TRIUS Pro-AV-Supportteam anfordern.
• Keine Hardware nötig: Läuft vollständig als Software-Anwendung auf dem PC.

• 1x WaveCAST C Wi‑Fi Audio System Transmitter (Modell WF T5C)
• 1x Netzteil (Desktop‑Transformer, TFP 062)
• 1x IEC‑Netzkabel
• Schnellstart‑Anleitung & Sicherheitsinformationen

Hinweis: Optionales Rack‑Montagezubehör (z. B. RPK 005/RPK 006) und Wi‑Fi‑Empfänger sind separat erhältlich.

Technische Daten

Allgemeine Spezifikationen

• Modell: WaveCAST C Wi‑Fi Audio System (WF T5C)
• Typ: Echtzeit Wi‑Fi‑Audio‑Streaming‑Plattform
• Farbe/Gehäuse: Schwarz, Rack‑montierbar (1U, 1/2 Breite)
• Abmessungen (B×T×H): 8,45″ × 8,25″ × 1,72″ (21,5 × 21 × 4,4 cm)
• Gewicht: ca. 3,2 lbs (1,45 kg)
• Betriebstemperatur: 0 °C – 50 °C
• Lagertemperatur: ‑20 °C – 70 °C
• Garantie: 2 Jahre

Stromversorgung

• Eingang: 100‑240 VAC, 50/60 Hz (IEC)
• Ausgang: 24 VDC, 750 mA, 18 W (mittig positiv, 2,5 mm Barrel)
• Power‑Button: Push‑On/Push‑Off mit Hintergrundbeleuchtung (grün = EIN)

Netzwerk

• Ethernet: 1 × RJ‑45, 10/100 Base‑T, bis zu 328 ft (100 m) CAT5e
• Web‑Interface & Telnet: Steuerung über lokale Web‑Seite oder Befehle via Ethernet möglich

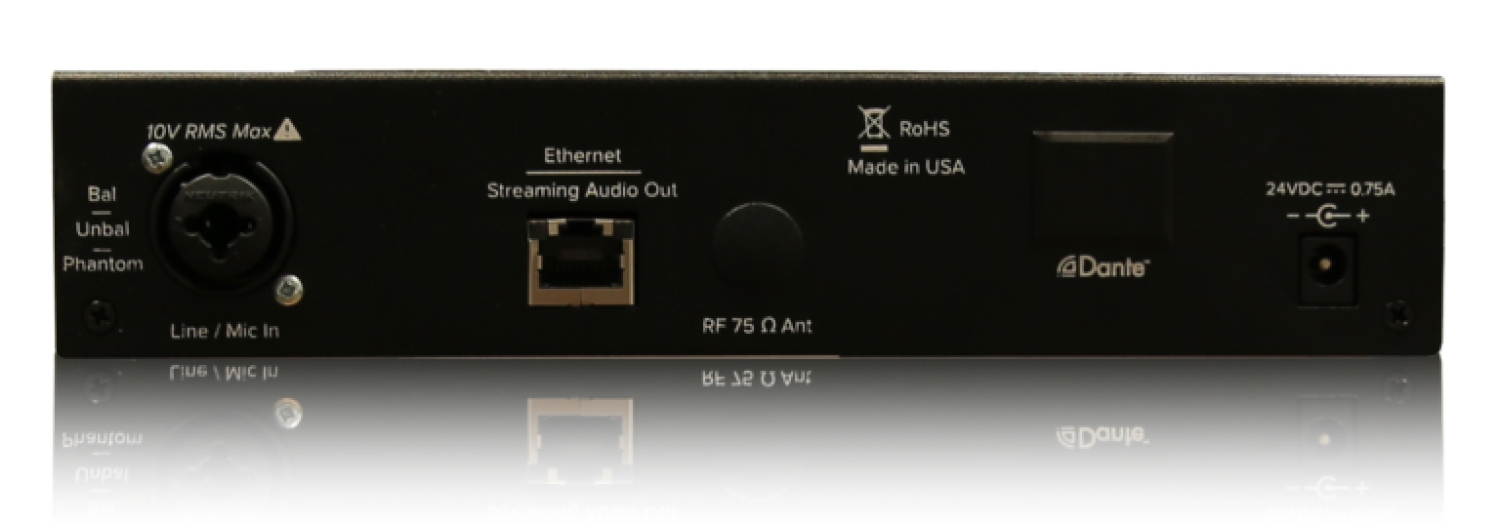

Audio‑Schnittstellen

• Audio‑Eingänge: 1 × Kombi‑XLR/1/4″ (Mic/Line)
• Phantom Power: 14,4 VDC an XLR/1/4″ kombinierter Buchse
• DSP‑Funktionen: AGC, Limiter, Hoch‑/Tiefpass, Audiopresets (Musik, Sprache, Hörhilfe)
• Frequenzgang: 31 Hz – 16 kHz (±3 dB, „Music“)
• SNR: 64 dB (typisch, 1 kHz)
• THD: < 0,25 % (1 kHz, RF‑Output)
• Gleichtaktunterdrückung: > 57 dB (1 kHz)
• Audio‑Gain‑Einstellung: adjustable +24 dB bis ‑60 dB in 1 dB‑Schritten

Zusätzliche Anschlüsse

• Kopfhörer‑Out: 1/4″‑TRS Stereo (mono‑Signal, 7,8 mW an 33 Ω)
• Dante‑Option: 1 × RJ‑45 (nur WF T5CD‑Modelle)

Streaming‑Kapazität

• Unicast: bis zu ca. 45 Hörer
• Multicast: über 1500+ Hörer über dasselbe Wi‑Fi‑Netzwerk

VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV WaveCAST Wi‑Fi‑Audio‑Sender WF T5C – die zentrale Sendeeinheit eines WLAN‑basierten Assistive‑Listening‑Systems, Art.-Nr. 58.05.00, Vertrieb TRIUS Pro AV:

1. Leistungsbeschreibung – Wi‑Fi‑Audio‑Sender (WaveCAST C / WF T5C)
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung eines Wi‑Fi‑Audio‑Senders (Transmitter) zur Realisierung eines professionellen Wi‑Fi‑basierten Assistive‑Listening‑Systems in öffentlichen und semi‑öffentlichen Räumen. Der Sender wandelt analoges Audio aus Beschallungs‑ oder AV‑Systemen in latenzarmes WLAN‑Streaming um und ermöglicht die barrierefreie drahtlose Übermittlung an empfangsbereite Endgeräte bzw. dedizierte Wi‑Fi‑Empfänger. Dieses System dient insbesondere zur Unterstützung von Hörbeeinträchtigten gemäß barrierefreier Normanforderungen.

1.2 Leistungsumfang
Der Auftragnehmer liefert mindestens:

• 1× WaveCAST C Wi‑Fi‑Audio‑Sender (Modell WF T5C) inklusive Netzteil,
• Rack‑Montage‑Kit oder geeignete Befestigungsmittel zur Integration in vorhandene AV‑Racks,
• Anschluss‑ und Montagezubehör,
• technische Dokumentation und Konformitätsnachweise.

1.3 Technische Anforderungen – Sender
Der Wi‑Fi‑Audio‑Sender muss mindestens folgende Merkmale und Leistungswerte aufweisen:

1.3.1 Allgemeine Eigenschaften

• Echtzeit‑Streaming von Audio über ein vorhandenes IEEE 802.11 Wi‑Fi‑Netzwerk (2,4 GHz und/oder 5 GHz) zur Unterstützung von Hörbehinderten und normalen Nutzern, kompatibel mit Wi‑Fi‑Empfängern und optionalen App‑basierten Empfangslösungen.
• Professionelle Schnittstellen für Audioeingänge, z. B. Kombibuchse für XLR/Line/Mikrofon‑Signale mit optionaler Phantom‑Speisung.
• DSP‑basierte Audiobearbeitung einschließlich Kompression, Hoch‑/Tiefpass‑Filter und Hör‑ bzw. Sprach‑Optimierungs‑Presets.
• Bedienung über ein hochauflösendes OLED‑Display, Fronttasten sowie über ein webbasiertes Interface via Ethernet.

1.3.2 Netzwerk‑ und Steuerfunktionen

• Ethernet‑Anschluss (RJ‑45) zur Netzwerk‑Anbindung einschließlich Stream‑Routing, Steuerung und Konfiguration (Web UI/Telnet).
• Unterstützung von Unicast‑ und Multicast‑Streaming bei hoher Nutzerzahl (abhängig von WLAN‑Netzwerk) für parallele Audiokanäle.

1.3.3 Mechanische und elektrische Merkmale

• Einbaufähig in ein Standard‑19″‑Rack (½ HE) oder nutzbar auf Tisch/Regal mit optionalem Rack‑Kit.
• Versorgung über ein externes Netzteil mit Eingang 100–240 VAC, 50/60 Hz und Ausgang 24 V DC.
• Betriebstemperaturbereich geeignet für AV‑Installationsumgebungen (0 °C bis 50 °C).

1.4 Sicherheit, Normen und Konformität

• CE‑Kennzeichnung und Übereinstimmung mit relevanten EU‑Produktsicherheits‑, Funk‑ und EMV‑Richtlinien sowie RoHS‑Anforderungen.
• Zertifizierungen wie FCC, UKCA, WEEE und RCM, sofern für den Einsatzort relevant.
• Die drahtlose Übertragung ist entsprechend der gesetzlichen Vorgaben zu konfigurieren und DSGVO‑konform zu betreiben.

1.5 Lieferung und Dokumentation

• Der Lieferumfang umfasst das Gerät, Netzteil, Montagezubehör und vollständige technische Unterlagen einschließlich Bedien‑, Installations‑ und Netzwerkintegration‑Anleitungen.
• Nachweis der Konformität mit einschlägigen Normen (CE‑Erklärung, ggf. UKCA, RoHS).

1.6 Montage, Inbetriebnahme und Prüfung

• Fachgerechte Montage und Anschluss des Wi‑Fi‑Senders an das vorhandene Beschallungs‑/AV‑System.
• Integration in das WLAN‑Netzwerk mit Konfiguration der Audiokanäle und Netzwerkeinstellungen.
• Funktionstest inklusive Audiostream‑Qualität, Reichweite sowie Verfügbarkeit über App oder kompatible Empfänger.
• Erstellung eines Prüf‑ und Abnahmeprotokolls sowie Einweisung des Auftraggebers in Bedienung und Systempflege.

GAEB-Kurztextversion für Williams AV WF T5C, Art.-Nr. 58.05.00
Wi‑Fi‑Audio‑Streaming‑System, das Audiosignale in Echtzeit über WLAN an mobile Geräte oder Wi‑Fi‑Empfänger überträgt. Die Lösung eignet sich für Assistive‑Listening‑Anwendungen, barrierefreie Audiowiedergabe und andere audiovisuelle Szenarien, bei denen eine drahtlose Verteilung von hochqualitativem Audio über ein vorhandenes Wi‑Fi‑Netzwerk gewünscht ist. Durch die Integration mit Raumsystemen Dritter kann das Gerät über Ethernet gesteuert und überwacht werden, und Zuhörer können direkt über kompatible Apps oder Empfänger auf die Audiokanäle zugreifen.

Funktionen und Eigenschaften:

• Echtzeit‑Streaming von Audiostreams über WLAN an mobile Geräte oder Wi‑Fi‑Empfänger
• Hardware‑basierte DSP‑Audioplattform für hochwertige Klangqualität
• Unterstützung professioneller Audioeingänge (XLR/¼″ TRS) mit wählbarer Phantom‑Speisung
• Systemsteuerung über integriertes OLED‑Display, Web‑Interface oder Telnet‑Befehle
• Integration in Drittanbieter‑Raumsysteme über Ethernet möglich
• Optimierbare DSP‑Voreinstellungen für Sprache, Musik oder Hörunterstützung
• Unterstützung mehrerer Hörkanäle und großer Teilnehmerzahlen über Unicast‑ und Multicast‑Streaming
• Kompatibel mit iOS‑ und Android‑Apps zur Kanal‑ und Lautstärkewahl

Menge: ___
Einheit: Stück

Fabrikat: TRIUS Pro AV / Williams AV
Typ / Bezeichnung: WF‑T5C‑01 – WaveCAST C Wi‑Fi Audio Transmitter
