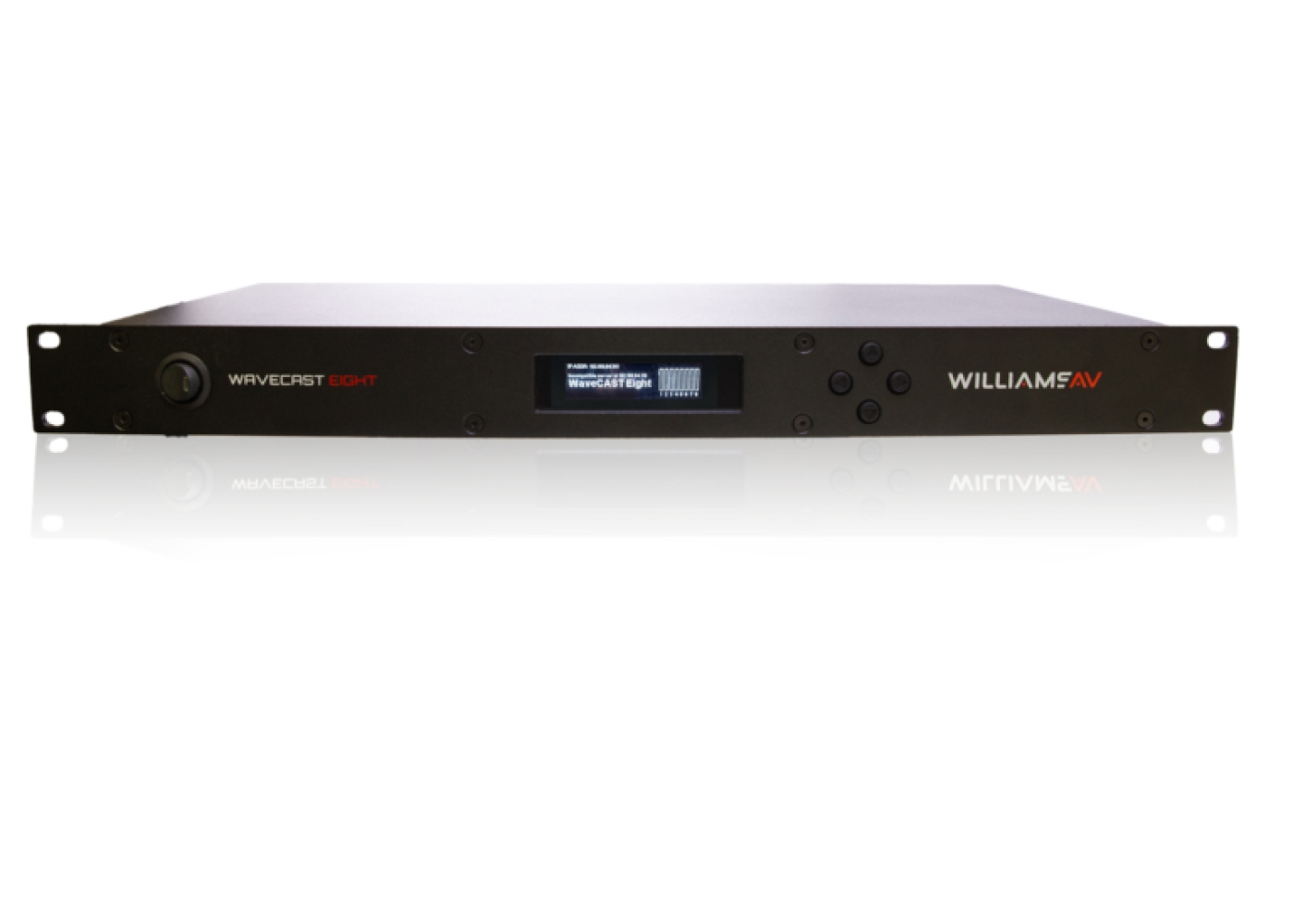

Williams AV WF T8

Eigenschaften

• Allgemeines & Streaming
  • Wi‑Fi‑Audio‑Streaming mit 8 separaten Kanälen für Assistive Listening oder Multi‑Audio‑Quellen.
  • Echtzeit‑Streaming über vorhandene WLAN‑Infrastruktur an iOS/Android‑Geräte oder kompatible Wi‑Fi‑Empfänger (WaveCAST App).
  • DSP‑Audioarchitektur für maximale Sprachverständlichkeit, Musik‑Klangtreue und flexible Audio‑Presets.
  • Unterstützt Unicast‑ und Multicast‑Netzwerkkonfigurationen für große Teilnehmerzahlen.
• Audio & Eingänge

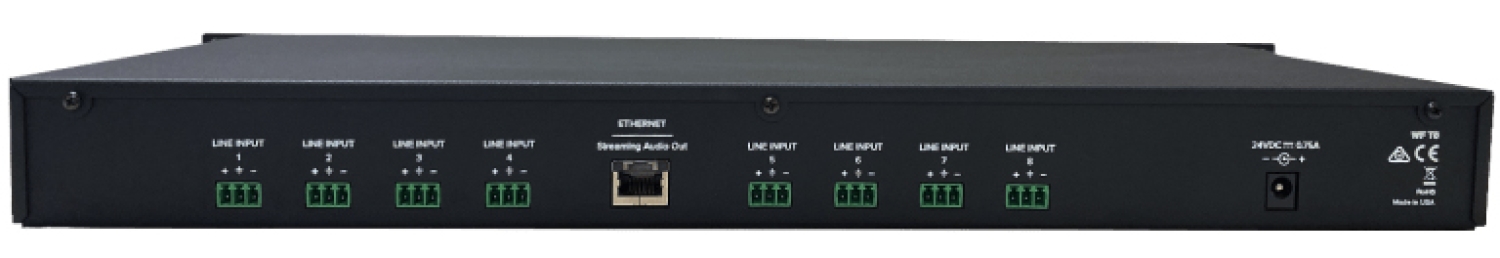

  • 8 analoge Line‑Level‑Eingänge (Phoenix‑Stecker, symmetrisch/unsymmetrisch).
  • DSP‑Funktionen: Kompression (1:1, 1.5:1, 2:1), High‑/Low‑Pass‑Filter.
  • Audiopresets für unterschiedliche Anwendungen wie Sprechen, Musik oder kundenspezifisch.
• Netzwerk & Schnittstellen
  • Ethernet‑Anschluss (RJ‑45) für Netzwerk‑Integration, bis zu 100 m CAT5e‑Kabel.
  • Kompatibel mit Standard‑Wi‑Fi‑Routern; nutzt WaveCAST App für Benutzerzugriff.
• Pro‑Audio‑Qualität
  • 16‑Bit/48 kHz‑Audio für klaren, hochwertigen Klang.
  • Hohe Glaubwürdigkeit bei Sprache und Musik durch DSP‑Optimierung.
• Bauform & Betrieb
  • Rackmontage‑fähig (19″, 1 HE) – ideal für professionelle AV‑Installationen.
  • Robuste Konstruktion mit beleuchtetem Netzschalter und stabiler Leistung.

Was ist WaveCAST?
WaveCAST ist ein System zur Übertragung von Live-Audio über ein WLAN-Netzwerk. Dabei wird ein Audiosignal – beispielsweise von einem Fernseher, Mikrofon, Mischpult oder einer Konferenzanlage – in Echtzeit über das vorhandene WLAN verteilt. Einsatzbereiche sind unter anderem Konferenzräume, Kirchen, Hörsäle, Veranstaltungsräume oder öffentliche Einrichtungen. Die Nutzer empfangen den Ton anschließend auf ihren Smartphones, Tablets oder speziellen WaveCAST-Empfängern. Dadurch können viele Personen gleichzeitig denselben Audiostream hören, ohne dass zusätzliche Verkabelungen notwendig sind.

Wie funktioniert das System?
Das WaveCAST-System besteht aus mehreren Komponenten, die zusammenarbeiten, um das Audiosignal über das Netzwerk bereitzustellen. Zunächst wird eine Audioquelle angeschlossen, zum Beispiel ein Fernseher, ein Mikrofon oder ein Mischpult. Dieses Signal wird anschließend vom WaveCAST-Gerät verarbeitet und in ein digitales Netzwerk- beziehungsweise WLAN-Signal umgewandelt.

Ein Router beziehungsweise DHCP-Server organisiert anschließend das Netzwerk und verteilt automatisch die notwendigen IP-Adressen an alle Geräte. Über das WLAN-Netzwerk wird der Audiostream dann an die Empfangsgeräte übertragen. Die Nutzer können den Ton schließlich auf Smartphones, Tablets oder speziellen Empfängern live abhören.

Warum ist Live-Audio anspruchsvoller als Spotify oder Netflix?
Streaming-Dienste wie Spotify oder Netflix arbeiten mit sogenanntem „Buffering“. Dabei werden Daten bereits im Voraus geladen und zwischengespeichert. Falls kurzzeitig Daten fehlen oder die Verbindung instabil wird, können diese Inhalte nachgeladen werden, ohne dass der Nutzer dies sofort bemerkt.

Bei WaveCAST handelt es sich jedoch um Live-Audio. Hier muss der Ton nahezu ohne Verzögerung übertragen werden, damit Bild und Ton synchron bleiben. Deshalb können nur sehr wenige Daten zwischengespeichert werden. Bereits kleine Probleme im WLAN führen dadurch sofort zu hörbaren Aussetzern oder Unterbrechungen. Verlorene Datenpakete lassen sich in diesem Fall nicht einfach nachladen. Aus diesem Grund benötigt WaveCAST ein besonders stabiles und leistungsfähiges WLAN-Netzwerk.

Wichtige Anforderungen an das Netzwerk
Für einen zuverlässigen Betrieb wird empfohlen, dass das Netzwerk automatisch IP-Adressen über DHCP vergibt. Außerdem sollte das Audio-Streaming möglichst über ein eigenes WLAN oder ein separates VLAN laufen. Dadurch werden Störungen reduziert, ausreichend Bandbreite bereitgestellt und die Stabilität der Audiostreams verbessert.

Normale Consumer-Router reichen für größere Installationen häufig nicht aus. Stattdessen empfiehlt sich professionelle WLAN-Technik, beispielsweise Enterprise-Access-Points, professionelle WLAN-Controller sowie Hardware mit Multicast-Unterstützung.

Unicast und Multicast
WaveCAST kann Audiostreams auf unterschiedliche Weise im Netzwerk verteilen. Beim sogenannten Unicast wird für jeden einzelnen Nutzer ein separater Stream erzeugt. Dieses Verfahren ist einfach einzurichten, belastet das Netzwerk jedoch stärker und eignet sich hauptsächlich für kleinere Installationen mit bis zu etwa 45 Nutzern.

Deutlich effizienter ist Multicast. Dabei wird nur ein einzelner Stream erzeugt, der gleichzeitig an viele Nutzer verteilt wird. Dadurch können auch große Veranstaltungen mit mehreren hundert oder sogar bis zu etwa 1.500 Nutzern versorgt werden. Voraussetzung dafür ist allerdings, dass das Netzwerk Multicast korrekt unterstützt. Günstige Router oder einfache WLAN-Geräte verursachen hierbei häufig Probleme.

Typische WLAN-Probleme vermeiden
Eine stabile WLAN-Infrastruktur ist entscheidend für eine zuverlässige Audioübertragung. Häufige Ursachen für Aussetzer sind zu viele gleichzeitig verbundene WLAN-Geräte, schwache Access Points, eine schlechte Funkabdeckung oder ein allgemein überlastetes Netzwerk. Auch isolierte Gastnetzwerke oder falsch konfigurierte Firewalls können Probleme verursachen.

Besonders wichtig ist, dass die Empfangsgeräte mit dem WaveCAST-System kommunizieren dürfen. Viele Gast-WLANs blockieren diese Kommunikation standardmäßig, wodurch die Geräte den Audiostream nicht finden können.

Hinweise für Smartphones und Android-Geräte
Auf manchen Smartphones müssen bestimmte Funktionen deaktiviert werden, damit die Verbindung zuverlässig funktioniert. Dazu gehören beispielsweise private IP-Adressen, zufällige MAC-Adressen oder Netzwerkisolation. Zusätzlich benötigt die WaveCAST-App die entsprechenden Netzwerkberechtigungen. Werden diese Einstellungen nicht korrekt vorgenommen, kann die App den Audiostream möglicherweise nicht erkennen.

Technische Grundlagen
WaveCAST verwendet das UDP-Protokoll zur Audioübertragung. Dafür muss UDP-Broadcast im Netzwerk erlaubt sein. Außerdem sollte die Netzwerkpriorisierung (QoS) auf „Voice“ oder höher eingestellt werden, damit die Audiopakete bevorzugt behandelt werden.

Die Ports 80 sowie 3300 bis 3303 müssen geöffnet sein. Darüber hinaus ist Multicast-Unterstützung erforderlich, wenn größere Installationen geplant sind. Der sogenannte TTL-Wert sollte in der Regel auf 1 belassen werden. Der Bandbreitenbedarf liegt bei ungefähr 30 kB/s pro Stream und Nutzer.

Dante-Audio
Einige WaveCAST-Geräte unterstützen zusätzlich Dante-Audio. Dabei ist zu beachten, dass ausschließlich eine Abtastrate von 48 kHz unterstützt wird. Eine Abtastrate von 44,1 kHz funktioniert nicht und kann zu Problemen bei der Audioübertragung führen.

WaveCAST Network Analyser
Der WaveCAST Network Analyzer ist ein leistungsstarkes, PC-basiertes Diagnose- und Planungs-Tool, das speziell für den Einsatz mit Wi-Fi-Audio-Streaming-Systemen entwickelt wurde. Es unterstützt AV-Integratoren, Planer und IT-Fachleute dabei, die Netzwerkinfrastruktur vor, während und nach Installation eines WaveCAST-Systems zu überprüfen und zu optimieren. Mit dem Analyzer lassen sich Netzwerkbedingungen auf WaveCAST-Kompatibilität testen, potenzielle Probleme erkennen und die Performance für Umgebungen mit vielen Nutzern oder mehreren Audio-Kanälen beurteilen. Besonders in komplexen Netzwerken mit hoher Benutzeranzahl bietet dieses Dienstprogramm wertvolle Einblicke für präzise Planung, Fehlerbehebung und fortlaufende Systemüberwachung.

Eigenschaften des WaveCAST Network Analyzer

• PC-basiertes Analyse-Tool: Läuft auf einem Computer zur Netzwerk-Evaluation für WaveCAST-Installationen.
• Projektplanung und Implementierung: Hilft bei der Vor-Ort-Analyse von Netzwerken vor der Installation.
• Fehlerbehebung: Eignet sich zur Diagnose und Fehlerfindung während und nach der Systemeinrichtung.
• Bewertung der Netzwerk-Performance: Ermöglicht die Einschätzung, ob ein bestehendes Netzwerk für Echtzeit-Wi-Fi-Audio mit vielen Teilnehmern geeignet ist.
• Ideal für komplexe Umgebungen: Besonders nützlich in Netzwerken mit hoher Nutzer- oder Kanalanzahl.
• Kostenlos verfügbar: Das Tool steht kostenfrei zur Verfügung; Interessenten können eine Kopie über das Williams AV- oder TRIUS Pro-AV-Supportteam anfordern.
• Keine Hardware nötig: Läuft vollständig als Software-Anwendung auf dem PC.

• 1× WaveCAST EIGHT Wi‑Fi Audio Server (Modell WF‑T8)
• 1× Netzteil (Desktop Style Transformer, TFP 062)
• IEC‑Netzkabel
• Schnellstart‑Anleitung & Sicherheitshinweise

Hinweis: Wi‑Fi‑Router, WaveCAST‑Empfänger, Smartphones/Tablets und optionales Rack‑Montagezubehör sind nicht im Lieferumfang enthalten.

Technische Daten

Allgemeine Daten

• Modell: WaveCAST EIGHT (WF‑T8)
• Systemtyp: Wi‑Fi‑Assistive‑Listening‑Server mit 8 Kanälen
• Farbe: Schwarz
• Rackmontage: Standard 19″, 1 HE
• Abmessungen (B×T×H): 43,2 × 19.4 × 4.4 cm
• Gewicht: 2.27 kg

Stromversorgung

• Netzteil: Desktop‑Transformer (TFP 062)
• Eingang: 100–240 VAC, 50/60 Hz
• Ausgang: 24 V DC, 750 mA, 18 W
• Netzschalter: Kipp‑Schalter mit roter LED‑Anzeige

Audio‑Spezifikationen

• Audio‑Eingänge: 8 × Phoenix‑Line‑Level (bal./unbal.)
• DSP‑Funktionen: Kompression (1:1, 1.5:1, 2:1), Hoch‑/Tiefpass‑Filter
• Frequenzgang: 31 Hz – 16 kHz ±3 dB („Music“ Preset)
• Signal‑Rausch‑Verhältnis: ≥ 69 dB (Streaming, z. B. iPhone)
• Gesamtklirrfaktor (THD): < 0.25 % @ 1 kHz
• Gleichtaktunterdrückung: > 52 dB @ 1 kHz
• Audio‑Gain‑Anpassung: +6 dB bis −60 dB (1 dB‑Schritte)

Netzwerk

• Ethernet: 1 × RJ‑45 (10/100 Base‑T)
• Kabelunterstützung: bis zu 328 ft (100 m) CAT5e
• Wi‑Fi‑Streaming: Unterstützt durch WLAN‑Router und WaveCAST‑App (iOS/Android)

Umwelt & Zulassungen

• Betriebstemperatur: 0 °C bis +50 °C
• Lagertemperatur: −20 °C bis +70 °C
• Zulassungen: FCC, RoHS3, WEEE, Industry Canada, CE, PSE, RCM, CB Scheme

Garantie: Garantie: 2 Jahre

VOB/C‑ und DIN 18299‑konforme Ausschreibungstext für Williams AV WaveCAST Wi‑Fi‑Audio‑Streamer WF T8 (WaveCAST EIGHT) – ein Mehrkanal‑Wi‑Fi‑Assistive‑Listening‑Sender für größere barrierefreie Hör‑ und Audio‑Streaming‑Anwendungen, Art.-Nr. 58.05.02, Vertrieb TRIUS Pro-AV:

1. Leistungsbeschreibung – Wi‑Fi‑Audio‑Streaming‑Sender „WaveCAST EIGHT“ (WF T8)
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Montage, Integration und betriebsbereite Inbetriebnahme eines Mehrkanal‑Wi‑Fi‑Audio‑Senders (WaveCAST EIGHT, Modell WF T8) für die barrierefreie drahtlose Übertragung von Audiokanälen über ein vorhandenes WLAN‑Netzwerk. Das System dient insbesondere der realzeitfähigen Distribution audiovisueller Inhalte (z. B. Sprache, Musik, Dolmetscherkanäle) über Wi‑Fi zu persönlichen Endgeräten (Smartphones/Tablets) und/oder dedizierten Empfängern zur Unterstützung von Personen mit Hörbeeinträchtigungen in öffentlichen Räumen, Veranstaltungs‑ und Schulungsbereichen.

2. Leistungsumfang
2.1 Gelieferte Systemkomponenten
Der Auftragnehmer liefert mindestens:

• 1 × WaveCAST EIGHT Wi‑Fi‑Audio‑Sender (Modell WF T8) inkl. Netzteil.
• erforderliches Montage‑ und Rack‑Kit zur 19″‑Rack‑Integration oder fixen Montage.
• Anschluss‑ und Konfigurationszubehör.
• Vollständige technische Unterlagen, Bedien‑ und Installationsanleitung sowie Konformitäts‑ und Sicherheitsdokumente in deutscher oder englischer Sprache.

3. Technische Anforderungen – WLAN‑Audio‑Sender
3.1 Allgemeine Eigenschaften
Der WLAN‑Audio‑Sender muss mindestens folgende Anforderungen erfüllen:

• Mehrkanal‑Streaming: Streaming von bis zu acht unabhängigen Audiokanälen gleichzeitig über ein vorhandenes Wi‑Fi‑Netzwerk.
• Echtzeit‑Streaming: Latenzarme Übertragung geeignet für Sprache, Musik und Assistive Listening in Echtzeit.
• DSP‑Audio‑Verarbeitung: Integrierte DSP‑Funktionen zur Optimierung der Audiowiedergabe inklusive Kompression, Hoch‑/Tiefpass‑Filter und Anpassung der Dynamik für maximale Sprach‑ und Musikqualität.

3.2 Schnittstellen und Konnektivität

• Analoge Eingänge: Mehrere Line‑Level‑Eingänge (balanced/unbalanced) zur Integration in professionelle Beschallungssysteme.
• Ethernet: RJ‑45 Netzwerkanschluss zur systemseitigen Integration, Steuerung und ggf. Dante®‑Audio‑Verkettung (durch kompatible Varianten).
• Wi‑Fi‑Streaming: Unterstützung gängiger WLAN‑Standards zur Verteilung der Audioinhalte an Endgeräte im lokalen Netzwerk.

3.3 Bedienung und Konfiguration

• Lokale Bedienung: Lokale Steuerung und Anzeige über Front‑Display und Tasten.
• Netzwerk‑UI: Optional steuerbare Konfiguration über Web‑Interface oder Netzwerksteuerung.
• Multicast‑/Unicast‑Unterstützung: Unterstützung von Wi‑Fi‑Multicast‑Konfiguration für skalierbare Nutzerzahlen und effiziente Netzwerkauslastung.

3.4 Mechanische und elektrische Anforderungen

• Rack‑Montagefähigkeit: Geeignet für Standard‑19″‑Rack‑Installation mit optionalem Rack‑Kit.
• Spannungsversorgung: Versorgung über externes Netzteil, geeignet für 100–240 VAC, 50/60 Hz.
• Betriebsumgebung: Ausgelegt für den professionellen AV‑Betrieb in Veranstaltungs‑ und Objektumgebungen (Temperaturbereich mind. 0 °C bis +50 °C).

4. Sicherheit, Normen und Zertifizierung
Die gelieferte Anlage muss folgende Anforderungen erfüllen:

• CE‑Konformität und Übereinstimmung mit einschlägigen EU‑Produktsicherheits‑, Funk‑ und EMV‑Richtlinien.
• Nachweis der Einhaltung von RoHS3, WEEE, FCC‑, RCM‑ und CB‑Scheme‑Normen für elektrische und drahtlose Systeme.
• Die drahtlose Übertragung ist entsprechend den gesetzlichen Vorgaben und DSGVO‑konform zu konfigurieren und zu betreiben.

5. Montage, Inbetriebnahme und Prüfung

• Fachgerechte Montage: Montage der Sender‑Einheit und Integration in die vorhandene AV‑/Beschallungssystem‑Infrastruktur.
• Integration in WLAN: Konfiguration der Wi‑Fi‑Streaming‑Parameter einschließlich Kanälen, SSID, Sicherheitsprofil und Netzwerkeinstellungen.
• Funktionstest: Prüfung der Audiostream‑Funktion, Reichweite, Kanalverfügbarkeit und Qualitätsmerkmale im Echtbetrieb.
• Abnahme‑ und Prüfprotokoll: Erstellung und Übergabe eines formellen Abnahme‑ und Prüfberichts.
• Einweisung: Einweisung des Auftraggebers in Bedienung, Fehlerbehebung, Wartung und Sicherheitsaspekte.

6. Übergabe und Dokumentation
Dem Auftraggeber sind vollständig bereitzustellen:

• Technische Dokumentation inklusive Schalt‑ und Anschlussplänen, Bedienungs‑ und Wartungsanleitungen.
• Protokolle über Prüfung und Abnahme.
• Konformitätserklärungen und Sicherheitsnachweise.

GAEB‑Kurztextversion für das Williams AV Infinium™ WaveCAST EIGHT Wi‑Fi Audio System WF‑T8, Art.-Nr. 58.05.02
Das Williams AV Infinium™ WaveCAST EIGHT Wi‑Fi Audio System WF‑T8‑01 ist eine mehrkanalige, professionelle Wi‑Fi‑Streaming‑Audio‑Plattform für Assistive‑Listening‑ und andere drahtlose Audioanwendungen. Über das lokale WLAN‑Netzwerk werden bis zu acht separate Audiokanäle gleichzeitig in Echtzeit an Smartphones, Tablets oder kompatible Wi‑Fi‑Empfänger gestreamt, wodurch barrierefreie und hochqualitative Audioübertragungen für große Veranstaltungs‑ oder AV‑Umgebungen möglich werden. Das System basiert auf einer DSP‑basierten Architektur für maximale Verständlichkeit und geringe Latenz und eignet sich besonders für Räume mit mehreren Audioquellen beziehungsweise großen Teilnehmerzahlen.

Funktionen und Eigenschaften:

• Multi‑Channel Wi‑Fi‑Audio‑Streaming bis zu 8 Kanäle über ein einziges System
• Echtzeitübertragung von hochqualitativem Audio an iOS/Android‑Geräte und Wi‑Fi‑Empfänger über WLAN
• DSP‑basierte Audioprozessor‑Architektur für maximale Sprach‑ und Musikverständlichkeit
• Unterstützt Multicast‑Netzwerkkonfigurationen zur effizienten Verteilung großer Teilnehmerzahlen
• Professionelle 8‑Kanal‑Audioeingänge (Phoenix‑Line‑Level) zur direkten Einspeisung analoger Signale
• Rackmontierbares Standard‑19″‑Gehäuse für Integration in professionelle AV‑Installationen
• Geringe End‑to‑End‑Latenz, geeignet für Sprache, Musik und Assistive Listening

Menge: ___
Einheit: Stück

Fabrikat: TRIUS Pro AV / Williams AV
Typ / Bezeichnung: WF‑T8‑01 – Infinium™ WaveCAST EIGHT Wi‑Fi Audio System
