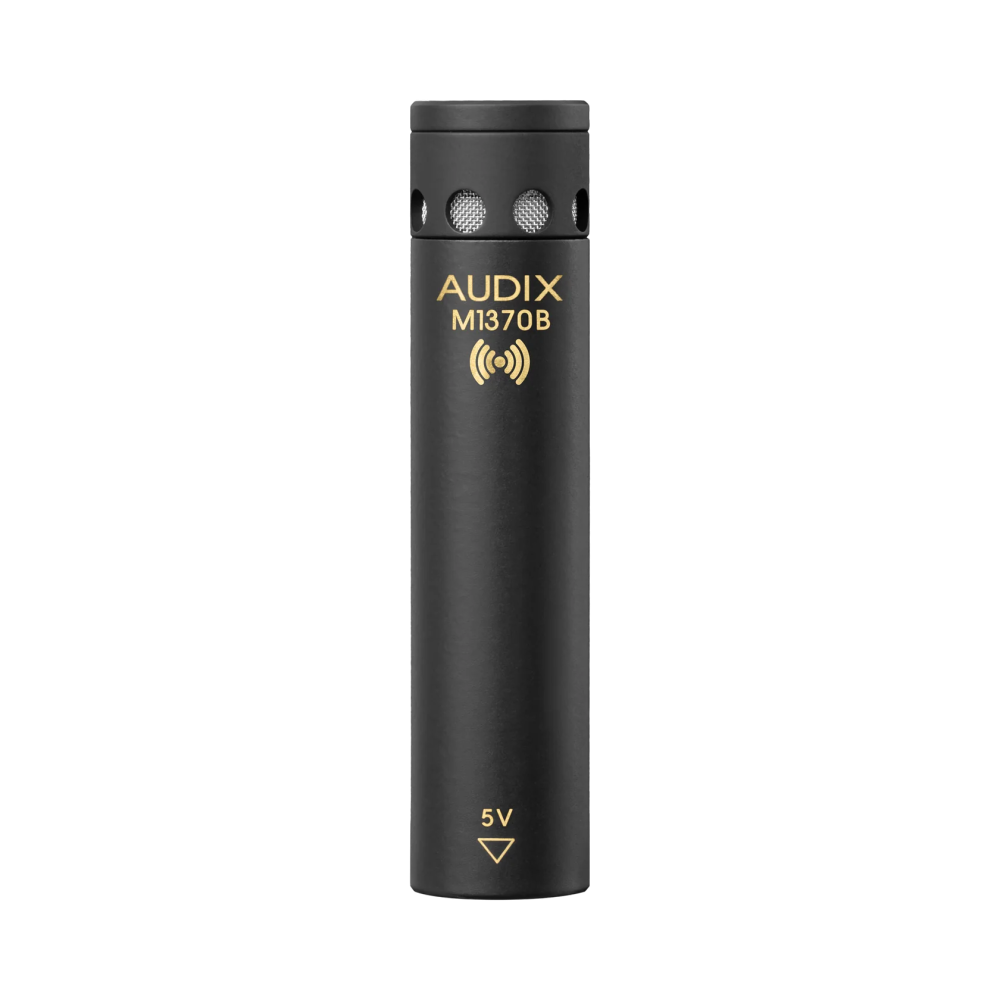

Audix M1370B-HC
Audix M1370B-HC
Das Audix M1370B-HC ist ein professionelles Miniatur-Kondensatormikrofon-Kit zur Umrüstung vorhandener Audix MicroBoom-Systeme auf drahtlosen Betrieb. Das kompakte Kondensatormikrofon mit Hypernierencharakteristik wurde speziell für die direkte Verwendung mit geeigneten Bodypack-Funksendern entwickelt und eignet sich insbesondere für die hochwertige Abnahme von Chören, Ensembles, Orchestern, Theaterproduktionen, Präsentationen und weiteren Live-Anwendungen.
Das M1370B-HC arbeitet mit einer Bias-Versorgungsspannung von 4,5 bis 5,5 V DC, wie sie von geeigneten Audix-, Shure- und anderen kompatiblen Bodypack-Sendern bereitgestellt wird. Dadurch ist für den drahtlosen Betrieb kein zusätzlicher Inline-Phantomspeiseadapter erforderlich. Das Mikrofon ist ausschließlich für den Betrieb an einer entsprechenden Niedervoltversorgung eines kompatiblen Funksenders vorgesehen. Eine anliegende 48-V-Phantomspeisung beschädigt das Mikrofon laut Hersteller zwar nicht, ermöglicht jedoch keinen Signalbetrieb.
Mit seiner Nierencharakteristik bietet das M1370B-HC eine ausgewogene Aufnahme des Nutzsignals bei gleichzeitiger Reduzierung rückwärtig einfallenden Schalls. Der Frequenzbereich von 50 Hz bis 19 kHz ermöglicht eine detailreiche und natürliche Übertragung von Sprache, Gesang und Instrumenten. Das Mikrofon erreicht eine Empfindlichkeit von 10 mV/Pa bei 1 kHz, einen Signal-Rausch-Abstand von 72 dB und einen maximalen Schalldruckpegel von 117 dB SPL.
Dank des kompakten, aus Messing gefertigten Gehäuses mit nur 12 mm Durchmesser lässt sich das Mikrofon besonders unauffällig in professionelle Beschallungs- und Aufnahmesysteme integrieren. Die integrierte Vorverstärkerschaltung und die Abschirmung gegen HF-Einstreuungen unterstützen einen störungsarmen Betrieb in professionellen Funksystemen.
Als Retrofit-Kit enthält das M1370B-HC neben dem Mikrofon die erforderlichen Anschlusskabel sowie Montagezubehör zur Integration eines Bodypack-Senders in ein bestehendes MicroBoom-System. Damit lassen sich vorhandene Audix-MicroBoom-Installationen ohne Austausch des eigentlichen Carbonfaser-Auslegers für den drahtlosen Betrieb nachrüsten.
Das Audix M1370B-HC ist ein professionelles Miniatur-Kondensatormikrofon-Kit zur Umrüstung vorhandener Audix MicroBoom-Systeme auf drahtlosen Betrieb. Das kompakte Kondensatormikrofon mit Hypernierencharakteristik wurde speziell für die direkte Verwendung mit geeigneten Bodypack-Funksendern entwickelt und eignet sich insbesondere für die hochwertige Abnahme von Chören, Ensembles, Orchestern, Theaterproduktionen, Präsentationen und weiteren Live-Anwendungen.
Das M1370B-HC arbeitet mit einer Bias-Versorgungsspannung von 4,5 bis 5,5 V DC, wie sie von geeigneten Audix-, Shure- und anderen kompatiblen Bodypack-Sendern bereitgestellt wird. Dadurch ist für den drahtlosen Betrieb kein zusätzlicher Inline-Phantomspeiseadapter erforderlich. Das Mikrofon ist ausschließlich für den Betrieb an einer entsprechenden Niedervoltversorgung eines kompatiblen Funksenders vorgesehen. Eine anliegende 48-V-Phantomspeisung beschädigt das Mikrofon laut Hersteller zwar nicht, ermöglicht jedoch keinen Signalbetrieb.
Mit seiner Nierencharakteristik bietet das M1370B-HC eine ausgewogene Aufnahme des Nutzsignals bei gleichzeitiger Reduzierung rückwärtig einfallenden Schalls. Der Frequenzbereich von 50 Hz bis 19 kHz ermöglicht eine detailreiche und natürliche Übertragung von Sprache, Gesang und Instrumenten. Das Mikrofon erreicht eine Empfindlichkeit von 10 mV/Pa bei 1 kHz, einen Signal-Rausch-Abstand von 72 dB und einen maximalen Schalldruckpegel von 117 dB SPL.
Dank des kompakten, aus Messing gefertigten Gehäuses mit nur 12 mm Durchmesser lässt sich das Mikrofon besonders unauffällig in professionelle Beschallungs- und Aufnahmesysteme integrieren. Die integrierte Vorverstärkerschaltung und die Abschirmung gegen HF-Einstreuungen unterstützen einen störungsarmen Betrieb in professionellen Funksystemen.
Als Retrofit-Kit enthält das M1370B-HC neben dem Mikrofon die erforderlichen Anschlusskabel sowie Montagezubehör zur Integration eines Bodypack-Senders in ein bestehendes MicroBoom-System. Damit lassen sich vorhandene Audix-MicroBoom-Installationen ohne Austausch des eigentlichen Carbonfaser-Auslegers für den drahtlosen Betrieb nachrüsten.
Eigenschaften
- Professionelles Miniatur-Kondensatormikrofon
- Retrofit-Kit für vorhandene Audix MicroBoom-Systeme
- Zur Umrüstung von kabelgebundenem auf drahtlosen Betrieb
- Hypernierencharakteristik / Hyper Cardioid
- Frequenzbereich von 50 Hz bis 19 kHz
- Empfindlichkeit von 10 mV/Pa bei 1 kHz
- Maximaler Schalldruckpegel von 117 dB SPL
- Dynamikumfang von 95 dB
- Signal-Rausch-Abstand von 72 dB
- Integrierte Mikrofon-Vorverstärkerschaltung
- Schutz gegen HF-/RF-Einstreuungen
- Betrieb mit 4,5 bis 5,5 V DC Bias-Spannung
- Für kompatible Audix-, Shure- und weitere Bodypack-Sender geeignet
- Kein separater Inline-Phantomspeiseadapter erforderlich
- Kompakte Bauform mit nur 12 mm Durchmesser
- Gehäuse aus bearbeitetem Messing
- Für Chor-, Ensemble-, Theater-, Orchester-, Präsentations- und Recording-Anwendungen
- Zubehör zur Montage eines Bodypack-Senders am Mikrofonstativ enthalten
- Schwarze Ausführung
1× Audix M1370B-HC Miniatur-Kondensatormikrofon, Hyperniere
1× MCWBOOM Mikrofonstativadapter
1× MBWFLEX Bodypack-Halterung für Mikrofonstativ
1× WS1218 Windschutz
Anschluss-/Adapterkabel für den Betrieb mit kompatiblen Bodypack-Sendern
Hinweis: Bodypack-Funksender, Funkempfänger, Mikrofonstativ und MicroBoom-Carbonfaser-Ausleger sind nicht Bestandteil des M1370B Retrofit-Kits.
1× MCWBOOM Mikrofonstativadapter
1× MBWFLEX Bodypack-Halterung für Mikrofonstativ
1× WS1218 Windschutz
Anschluss-/Adapterkabel für den Betrieb mit kompatiblen Bodypack-Sendern
Hinweis: Bodypack-Funksender, Funkempfänger, Mikrofonstativ und MicroBoom-Carbonfaser-Ausleger sind nicht Bestandteil des M1370B Retrofit-Kits.
Technische Daten
Mikrofon
Mikrofon
- Mikrofontyp: Miniatur-Kondensatormikrofon
- Wandlerprinzip: Kondensator
- Richtcharakteristik: Hyperniere / Hyper Cardioid
- Frequenzbereich: 50 Hz – 19 kHz
- Ausgangsimpedanz: 100 Ω
- Empfindlichkeit: 10 mV/Pa @ 1 kHz
- Signal-Rausch-Abstand: 72 dB
- Ersatzgeräuschpegel: 22 dB
- Maximaler Schalldruckpegel: 117 dB SPL bei 1 % THD
- Dynamikumfang: 95 dB
- Versorgungsspannung: 4,5 – 5,5 V DC Bias
- Stromaufnahme: 2 mA @ 5 V DC
- Gehäusematerial: bearbeitetes Messing
- Durchmesser: 12 mm
- Länge: ca. 53–54 mm
- Oberfläche/Farbe: Schwarz
- Integrierter Vorverstärker: ja
- HF-Abschirmung: ja
- Vorgesehener Betrieb: kompatibler drahtloser Bodypack-Sender mit 4,5–5,5 V DC Bias-Spannung
- 48-V-Phantomspeisung: kein bestimmungsgemäßer Signalbetrieb
Ausschreibungstext nach VOB/C – ATV DIN 18299
Liefern, montieren, anschließen, prüfen und betriebsfertig übergeben eines Miniatur-Kondensatormikrofon-Retrofit-Kits zur Umrüstung eines vorhandenen kompatiblen Mikrofon-Auslegersystems auf drahtlosen Betrieb.
Geeignet zur hochwertigen Schallaufnahme bei Chor-, Ensemble-, Orchester-, Theater-, Präsentations- und Veranstaltungsanwendungen.
Mikrofon mit Hypernierencharakteristik, integrierter Vorverstärkerschaltung und Schutz gegen HF-Einstreuungen. Ausführung für direkten Betrieb an geeignetem drahtlosen Bodypack-Sender mit Niedervolt-Bias-Versorgung ohne zusätzlichen Inline-Phantomspeiseadapter.
Technische Mindestanforderungen:
Einschließlich der für die Umrüstung und den bestimmungsgemäßen Betrieb erforderlichen systemgebundenen Anschluss-/Adapterleitungen, Mikrofonstativadapter, Windschutz und Halterung zur Befestigung eines kompatiblen Bodypack-Senders am Mikrofonstativ.
Sämtliche zur vollständigen und funktionsfähigen Leistung erforderlichen systemgebundenen Anschluss-, Befestigungs- und Kleinmaterialien sind in die Position einzukalkulieren.
Die Leistung umfasst die fachgerechte Montage am vorhandenen kompatiblen MicroBoom-System, Befestigung und Leitungsführung, Anschluss an einen bauseits vorhandenen bzw. gesondert ausgeschriebenen kompatiblen Bodypack-Sender, Funktionsprüfung sowie betriebsfertige Übergabe.
Bodypack-Funksender, Funkempfänger, Mikrofonstativ und Carbonfaser-MicroBoom sind nicht Bestandteil dieser Position, sofern diese nicht an anderer Stelle des Leistungsverzeichnisses ausdrücklich ausgeschrieben werden.
Fabrikat / Vertrieb: Audix / TRIUS Pro-AV
Referenztyp: M1370B oder gleichwertig
Abrechnungseinheit: St.
Liefern, montieren, anschließen, prüfen und betriebsfertig übergeben eines Miniatur-Kondensatormikrofon-Retrofit-Kits zur Umrüstung eines vorhandenen kompatiblen Mikrofon-Auslegersystems auf drahtlosen Betrieb.
Geeignet zur hochwertigen Schallaufnahme bei Chor-, Ensemble-, Orchester-, Theater-, Präsentations- und Veranstaltungsanwendungen.
Mikrofon mit Hypernierencharakteristik, integrierter Vorverstärkerschaltung und Schutz gegen HF-Einstreuungen. Ausführung für direkten Betrieb an geeignetem drahtlosen Bodypack-Sender mit Niedervolt-Bias-Versorgung ohne zusätzlichen Inline-Phantomspeiseadapter.
Technische Mindestanforderungen:
- Wandlerprinzip: Kondensator
- Richtcharakteristik: Hyperniere
- Frequenzbereich: mindestens 50 Hz bis 19 kHz
- Ausgangsimpedanz: max. 100 Ohm
- Empfindlichkeit: mindestens 10 mV/Pa bei 1 kHz
- Signal-Rausch-Abstand: mindestens 72 dB
- Ersatzgeräuschpegel: max. 22 dB
- Grenzschalldruckpegel: mindestens 117 dB SPL bei 1 % THD
- Dynamikumfang: mindestens 95 dB
- Versorgungsspannungsbereich: 4,5 bis 5,5 V DC Bias
- Stromaufnahme: max. 2 mA bei 5 V DC
- Direkter Betrieb an geeignetem Bodypack-Funksender
- Kein zusätzlicher Inline-Phantomspeiseadapter erforderlich
- Integrierte Mikrofon-Vorverstärkerschaltung
- Schutz gegen HF-/RF-Einstreuungen
- Mikrofongehäuse aus bearbeitetem Messing oder technisch gleichwertig
- Mikrofonabmessungen: ca. Ø 12 × 54 mm
- Farbe/Oberfläche: Schwarz
Einschließlich der für die Umrüstung und den bestimmungsgemäßen Betrieb erforderlichen systemgebundenen Anschluss-/Adapterleitungen, Mikrofonstativadapter, Windschutz und Halterung zur Befestigung eines kompatiblen Bodypack-Senders am Mikrofonstativ.
Sämtliche zur vollständigen und funktionsfähigen Leistung erforderlichen systemgebundenen Anschluss-, Befestigungs- und Kleinmaterialien sind in die Position einzukalkulieren.
Die Leistung umfasst die fachgerechte Montage am vorhandenen kompatiblen MicroBoom-System, Befestigung und Leitungsführung, Anschluss an einen bauseits vorhandenen bzw. gesondert ausgeschriebenen kompatiblen Bodypack-Sender, Funktionsprüfung sowie betriebsfertige Übergabe.
Bodypack-Funksender, Funkempfänger, Mikrofonstativ und Carbonfaser-MicroBoom sind nicht Bestandteil dieser Position, sofern diese nicht an anderer Stelle des Leistungsverzeichnisses ausdrücklich ausgeschrieben werden.
Fabrikat / Vertrieb: Audix / TRIUS Pro-AV
Referenztyp: M1370B oder gleichwertig
Abrechnungseinheit: St.
GAEB-Langtext
Miniatur-Kondensatormikrofon-Retrofit-Kit zur Umrüstung eines vorhandenen kompatiblen Mikrofon-Auslegersystems auf drahtlosen Betrieb, für Chor-, Ensemble-, Orchester-, Theater-, Präsentations- und Veranstaltungsanwendungen liefern, montieren, anschließen, prüfen und betriebsfertig übergeben.
Mikrofon mit Hypernierencharakteristik, integriertem Vorverstärker und Schutz gegen HF-Einstreuungen. Ausführung zum direkten Anschluss an geeigneten drahtlosen Bodypack-Sender mit Niedervolt-Bias-Versorgung.
Technische Mindestanforderungen:
Einschließlich systemgebundener Anschluss-/Adapterleitungen für kompatible Bodypack-Sender, Mikrofonstativadapter, Windschutz sowie Halterung zur Befestigung eines Bodypack-Senders am Mikrofonstativ.
Einschließlich sämtlicher zur vollständigen und funktionsfähigen Leistung erforderlichen systemgebundenen Anschluss-, Befestigungs- und Kleinmaterialien sowie Montage am vorhandenen kompatiblen Mikrofon-Auslegersystem, Anschluss an einen bauseits vorhandenen bzw. separat ausgeschriebenen kompatiblen Bodypack-Sender, Funktionsprüfung und betriebsfertiger Übergabe.
Bodypack-Funksender, Funkempfänger, Mikrofonstativ und Carbonfaser-Mikrofonausleger nicht im Lieferumfang dieser Position enthalten.
Fabrikat / Vertrieb: Audix / TRIUS Pro-AV
Referenztyp: M1370B-HC oder gleichwertig.
Einheit: St.
Miniatur-Kondensatormikrofon-Retrofit-Kit zur Umrüstung eines vorhandenen kompatiblen Mikrofon-Auslegersystems auf drahtlosen Betrieb, für Chor-, Ensemble-, Orchester-, Theater-, Präsentations- und Veranstaltungsanwendungen liefern, montieren, anschließen, prüfen und betriebsfertig übergeben.
Mikrofon mit Hypernierencharakteristik, integriertem Vorverstärker und Schutz gegen HF-Einstreuungen. Ausführung zum direkten Anschluss an geeigneten drahtlosen Bodypack-Sender mit Niedervolt-Bias-Versorgung.
Technische Mindestanforderungen:
- Wandlerprinzip: Kondensator
- Richtcharakteristik: Hyperniere
- Frequenzbereich: mind. 50 Hz bis 19 kHz
- Ausgangsimpedanz: max. 100 Ohm
- Empfindlichkeit: mind. 10 mV/Pa @ 1 kHz
- Signal-Rausch-Abstand: mind. 72 dB
- Ersatzgeräuschpegel: max. 22 dB
- Max. Schalldruckpegel: mind. 117 dB SPL bei 1 % THD
- Dynamikumfang: mind. 95 dB
- Versorgung: 4,5 bis 5,5 V DC Bias
- Stromaufnahme: max. 2 mA @ 5 V DC
- Separater Inline-Phantomspeiseadapter: nicht erforderlich
- Mikrofongehäuse: bearbeitetes Messing oder gleichwertig
- Mikrofondurchmesser: ca. 12 mm
- Mikrofonlänge: ca. 54 mm
- Farbe: Schwarz.
Einschließlich systemgebundener Anschluss-/Adapterleitungen für kompatible Bodypack-Sender, Mikrofonstativadapter, Windschutz sowie Halterung zur Befestigung eines Bodypack-Senders am Mikrofonstativ.
Einschließlich sämtlicher zur vollständigen und funktionsfähigen Leistung erforderlichen systemgebundenen Anschluss-, Befestigungs- und Kleinmaterialien sowie Montage am vorhandenen kompatiblen Mikrofon-Auslegersystem, Anschluss an einen bauseits vorhandenen bzw. separat ausgeschriebenen kompatiblen Bodypack-Sender, Funktionsprüfung und betriebsfertiger Übergabe.
Bodypack-Funksender, Funkempfänger, Mikrofonstativ und Carbonfaser-Mikrofonausleger nicht im Lieferumfang dieser Position enthalten.
Fabrikat / Vertrieb: Audix / TRIUS Pro-AV
Referenztyp: M1370B-HC oder gleichwertig.
Einheit: St.
