Stagebox Ethercon in/out auf 4x je 2x XLR
Ein System Cat auf 8x XLR, je zwei parallel aufgelegte Buchsen pro Kanal. Weiterschleifen
durch zweite Ethercon-Buchse und bidirektionale Signalführung innerhalb nur einer Leitung
möglich. Vielseitige Stecker/Buchsen Kombinationen für individuelle Anforderungen verfüg-
bar. Robustes Aluminiumgehäuse mit Befestigungsmöglichkeiten für Fangseile oder
Schraubmontage, zurückversetzt montierte Steckverbinder. Auf der Unterseite befindet sich
eine M10 Gewindehülse für Mini-TV-Zapfen oder Schelle
Typ: Stagebox CAT/XLR - zweireihig, robuste Stagebox zweireihig mit acht XLR-Buchsen und Ethercon/RJ45 Ein- und Ausgang
Gehäuse: blau eloxiertes Alumniumgehäuse mit vielfältigen Befestigungsmöglichkeiten für Kabelbinder, Stahlseil, Klettband oder Schraubmontage
Besonderheit: zusätzlich auf der Unterseite M10 Gewindehülse für Mini TV-Zapfen oder Direktmontage an vorhandene Bauteile, universelle Send-/Returnboxen für Audio oder DMX, oder kombinierte 3/5 Pol DMX Breakout-Box
Ein-Ausgang: Ethercon, 4 x XLR 5-Pol male, 4 x XLR 5-Pol female
SMD 5M5F
Artikelnummer: 35.00.01-5M5F
FUNKTIONSBESCHREIBUNG: Adapterbox zur Übertragung von vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
GEHÄUSE: Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.

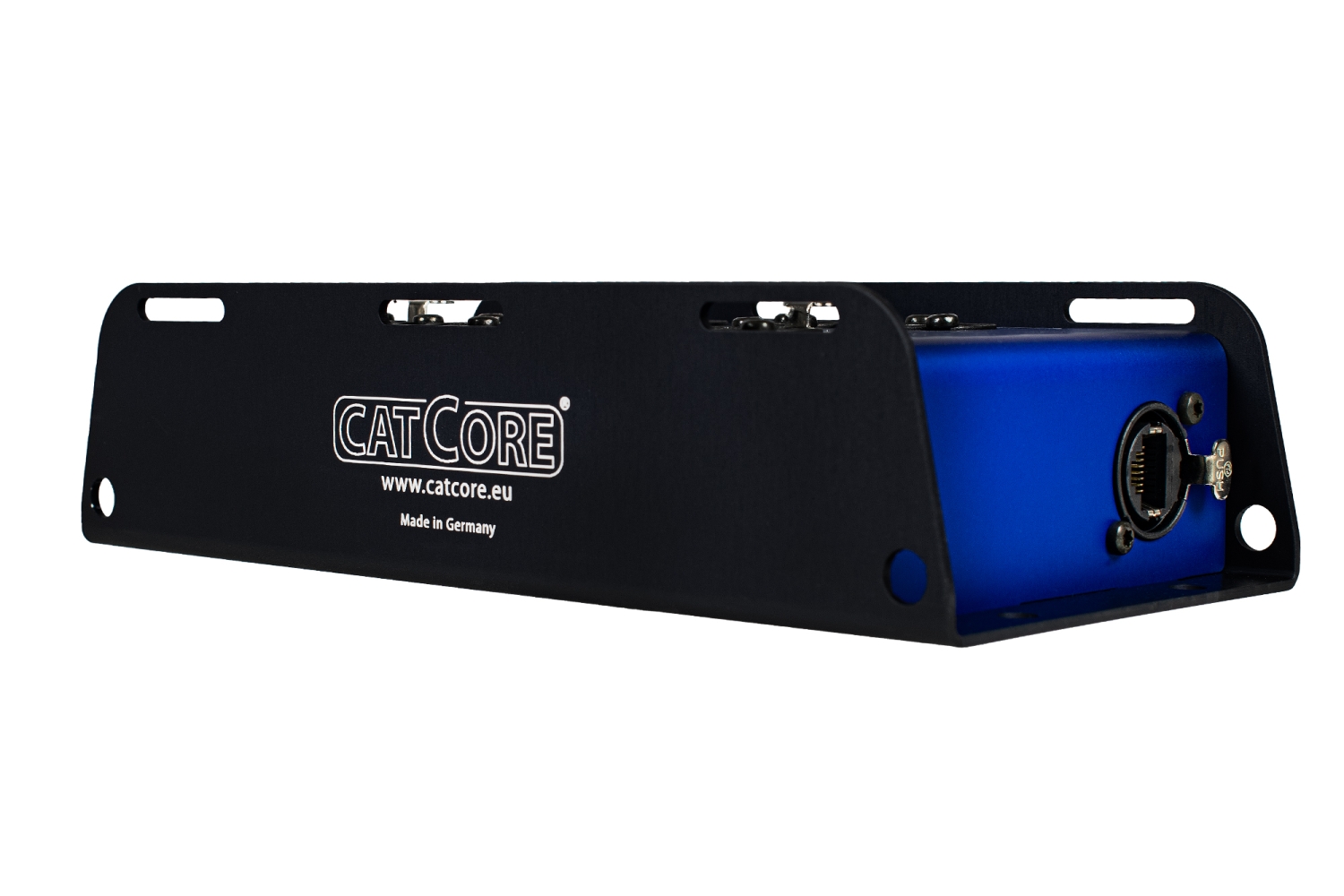

BAUFORM: quaderförmige Grundform mit seitlichen Anschrägungen, abgerundete Biegekanten. Zweiteiliger Aufbau aus einer über den Grundkorpus herausstehenden Außenschale, und einer Innenschale. Diese bildet den Grundkorpus zur Aufnahme der Baugruppen.

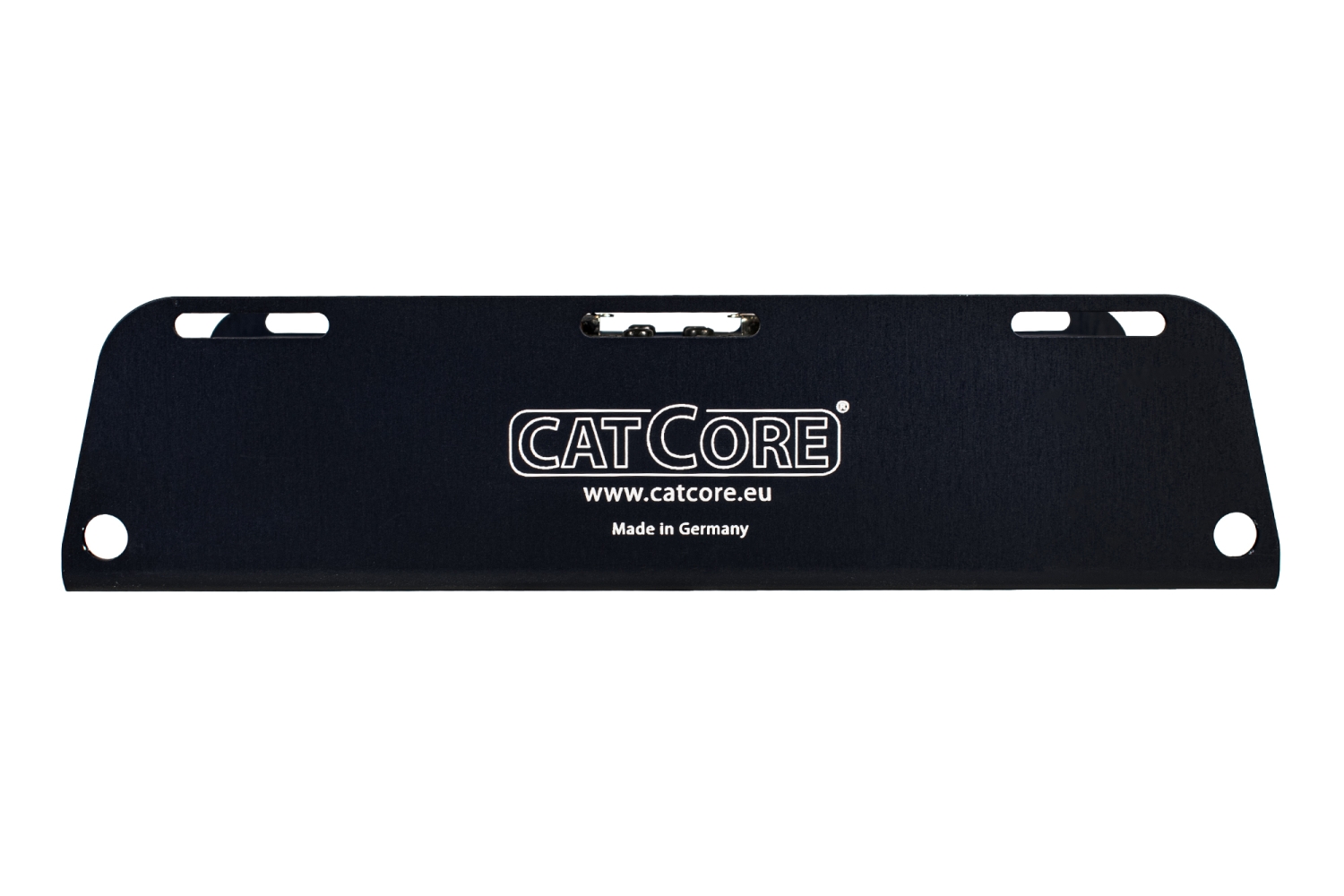

FARBE UND BESCHRIFTUNG: Außenschale schwarz, Innenschale blau. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.
BEFESTIGUNGS- UND SICHERUNGSMÖGLICHKEITEN: M10 Gewindehülse auf der Unterseite,Auf der Oberseite 6 x Langloch zur Aufnahme von Klettband oder Kabelbindern, an der Unterseite an außerhalb des Grundkorpus liegenden Bodenflächen 4 x Befestigungsloch 6mm für Schraubmontage. An den Seitenflanken außerhalb des Grundkorpus liegend 4 x Befestigungsloch 7mm für Fangseil oder seitliche Schraubmontage.

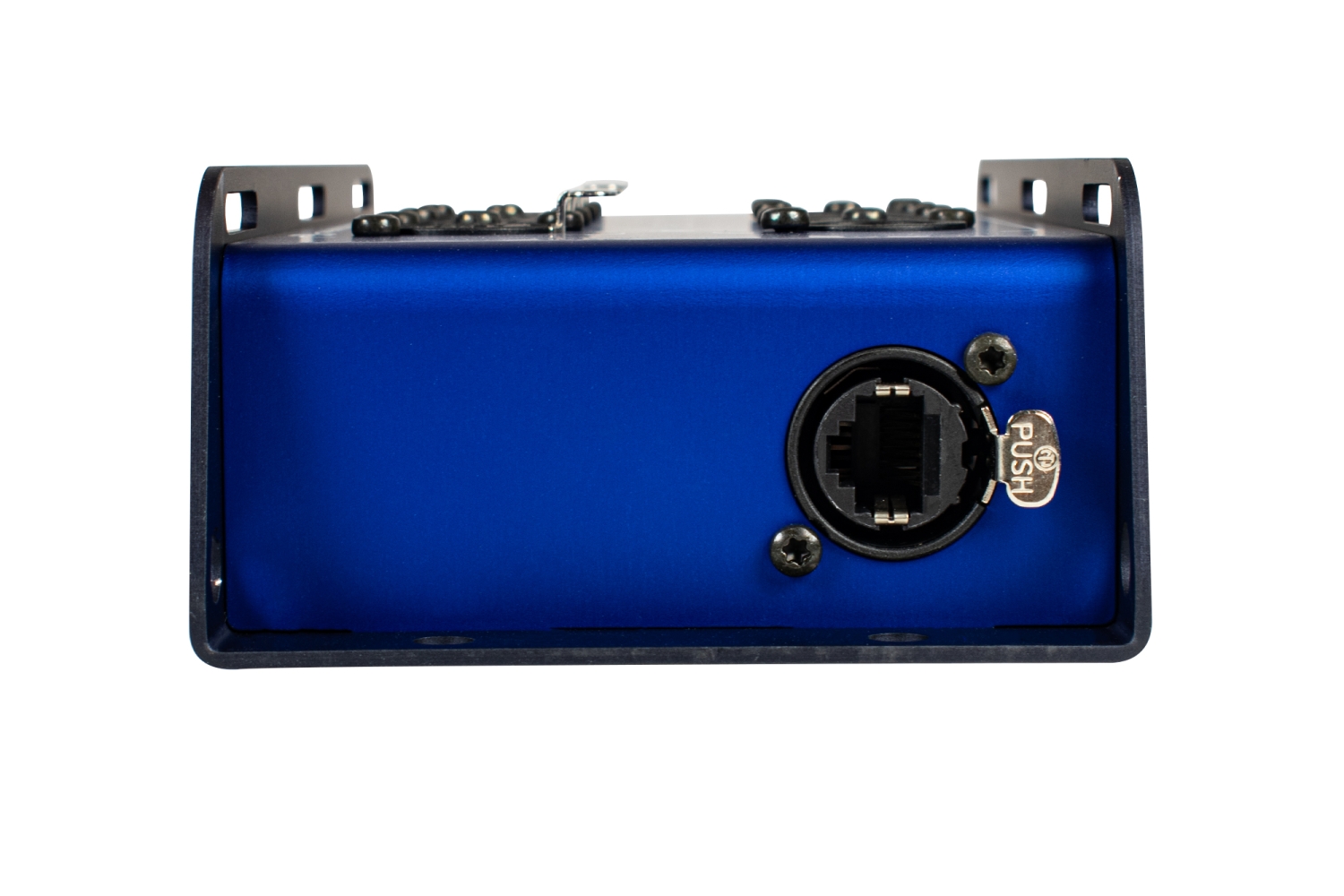

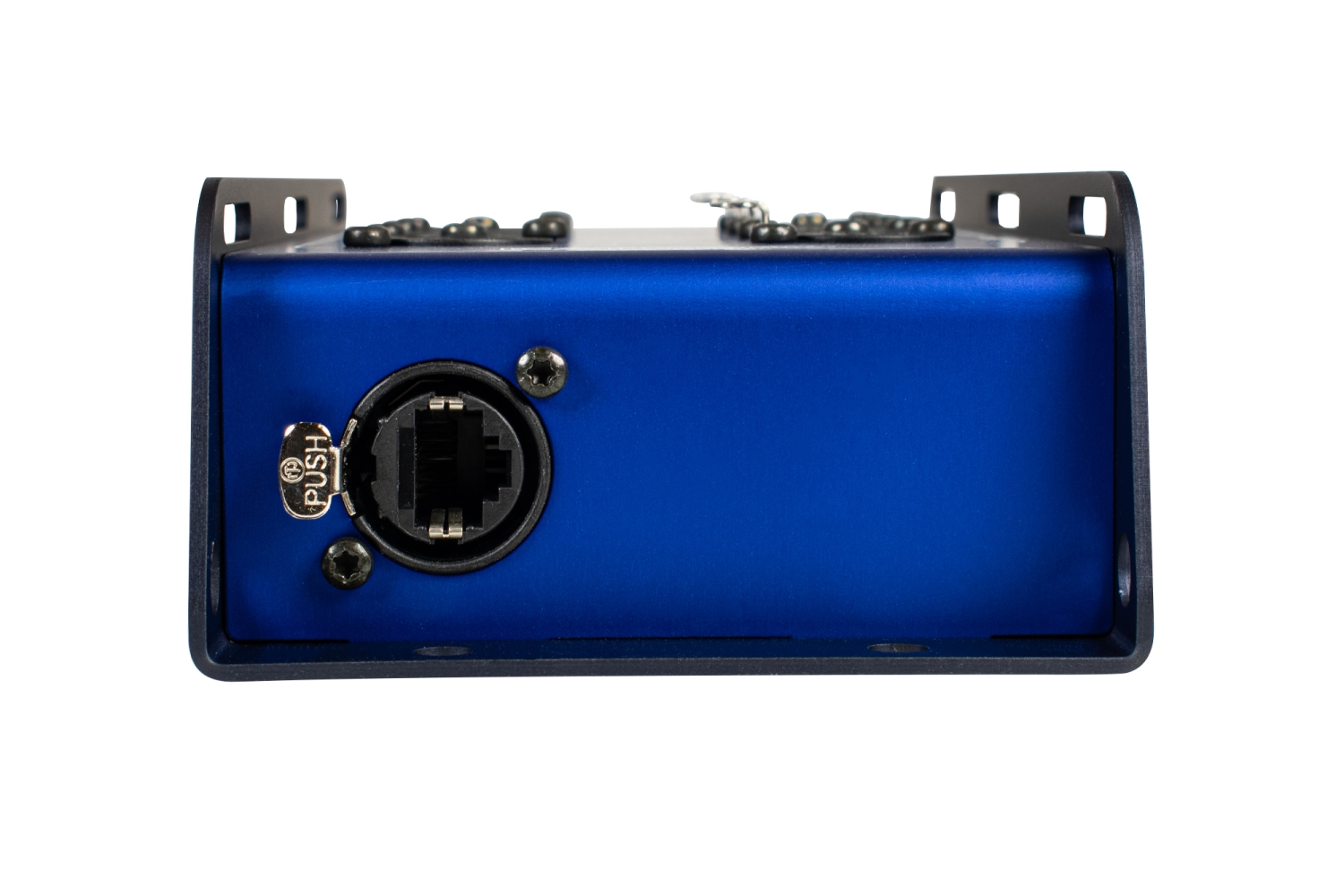

STECKVERBINDER: Fabrikat Neutrik, geschützter Einbau der Steckverbinder und Verriegelungsfähnchen durch überstehende Gehäuseflanken.
ANSCHLÜSSE: Ein System Cat/4x Signal.
STECKERTYPEN UND KANALZUORDNUNG : 2x Ethercon, 4x XLR 5pol male, 4x XLR 5pol female, Kanal 1-4. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
INNENAUFBAU : Platinenbasierte Innenverdrahtung.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 205 x 98 x 50mm.
Gewicht : 0,46 kg
Fabrikat: CatCore
Type: SMD 5M5F
Menge: 1 Stück
