CatCore LS X4-D
_frei_shop_JPG.jpg "CatCore LS X4-D")

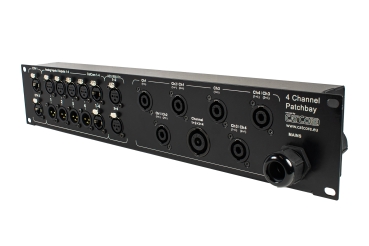

CatCore X4LS-D
2HE-Blende für 4-Kanal-Amprack – 6x NL4, 1x NL8, 2x Ethernet, 4x NF + CatCore, 2x AES/EBU
Die 2HE-Blende für 4-kanalige Endstufen bietet eine durchdachte und praxisorientierte Anschlusslösung für moderne Verstärkersysteme. Sie wurde speziell für Endstufen wie Powersoft X4, Outline XO4, D&B D20/D80, Void Bias Q5, LAB Gruppen PLM, CAMCO Q-POWER 14 oder Fohhn D4 entwickelt und eignet sich ideal als universelle Patchbay im Touring- oder Installationsbetrieb.

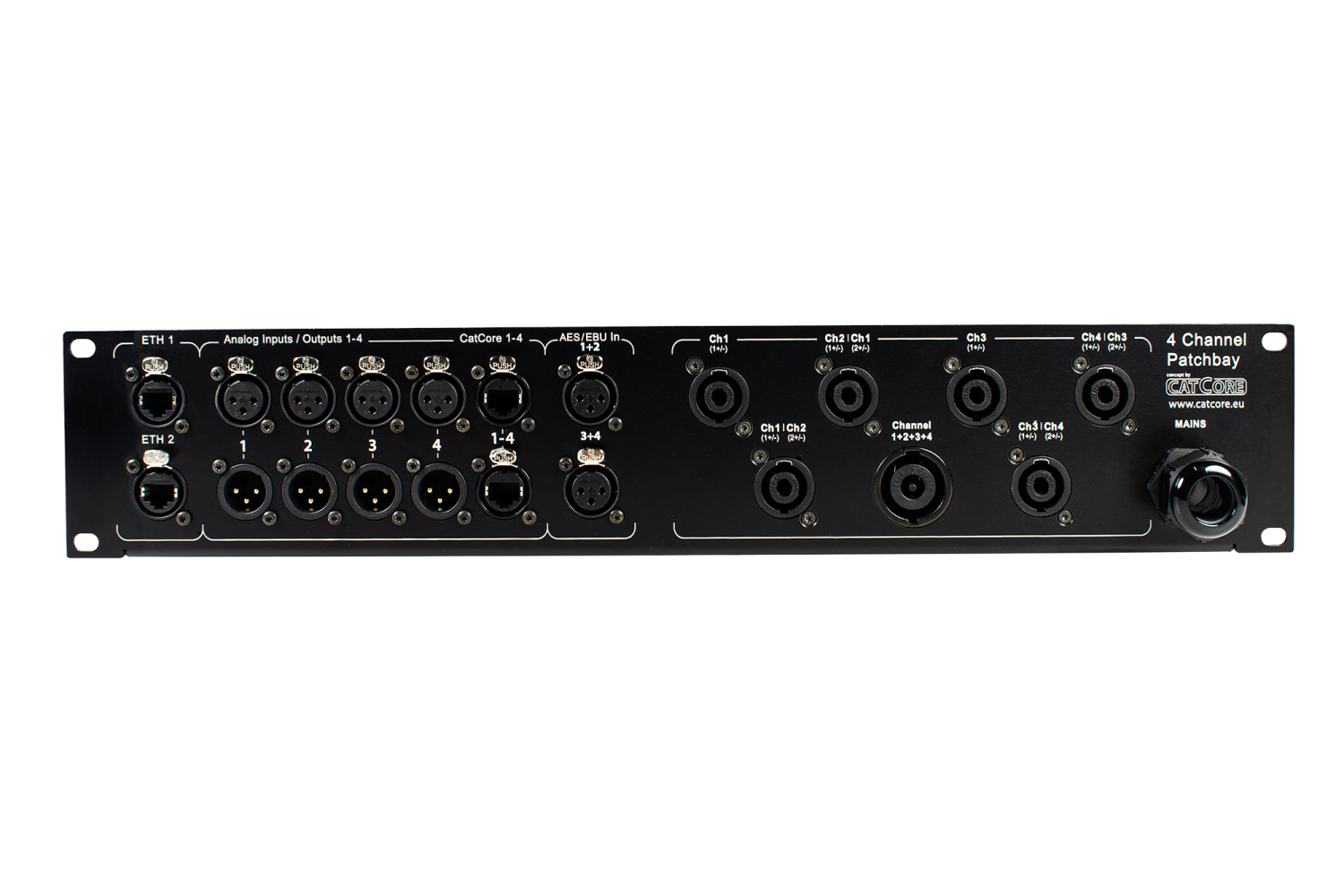

Die Frontplatte kombiniert maximale Anschlussvielfalt auf minimalem Raum:

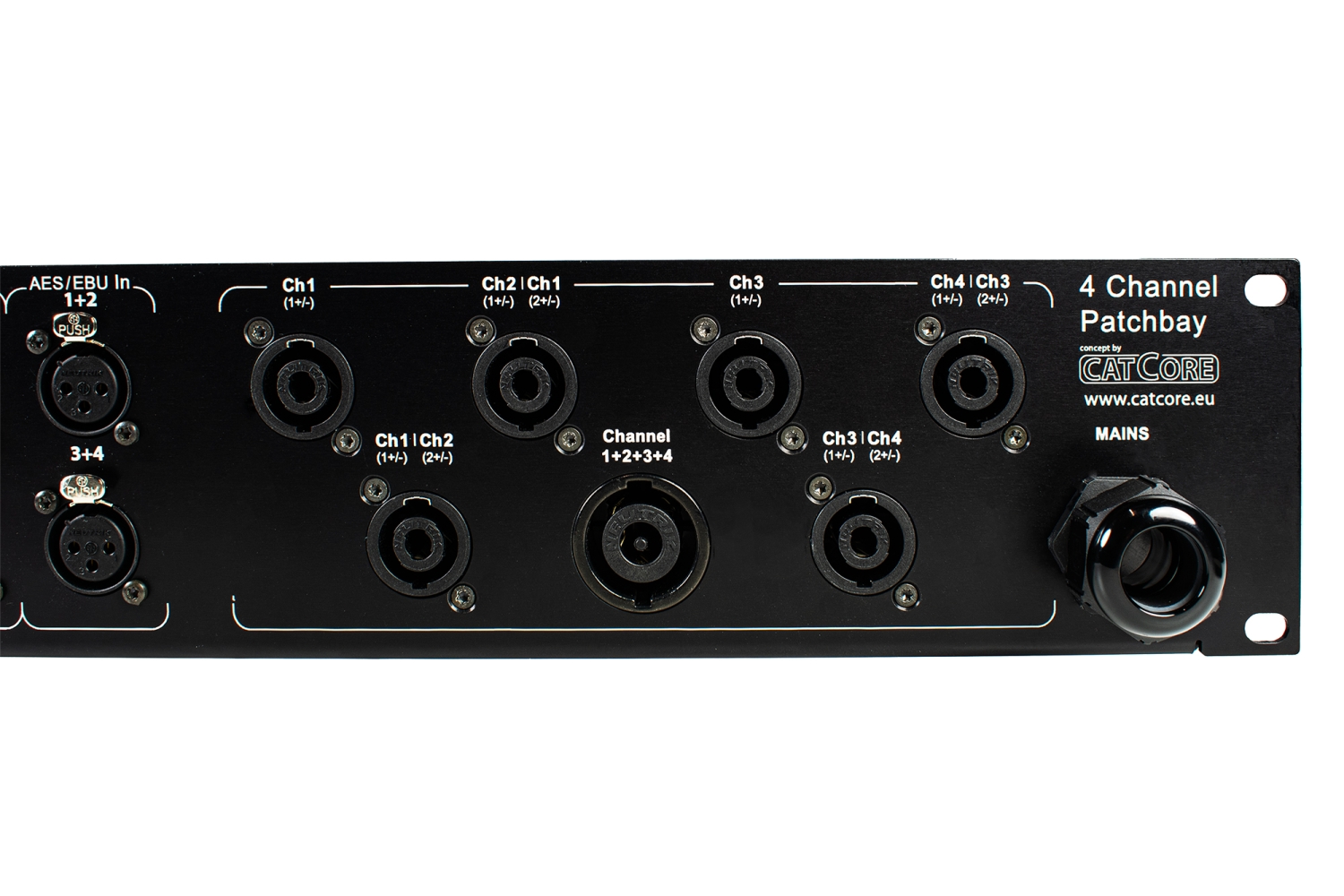

6x NL4 und 1x NL8 für Lautsprecherausgänge
2x Ethercon als Durchgangsbuchsen

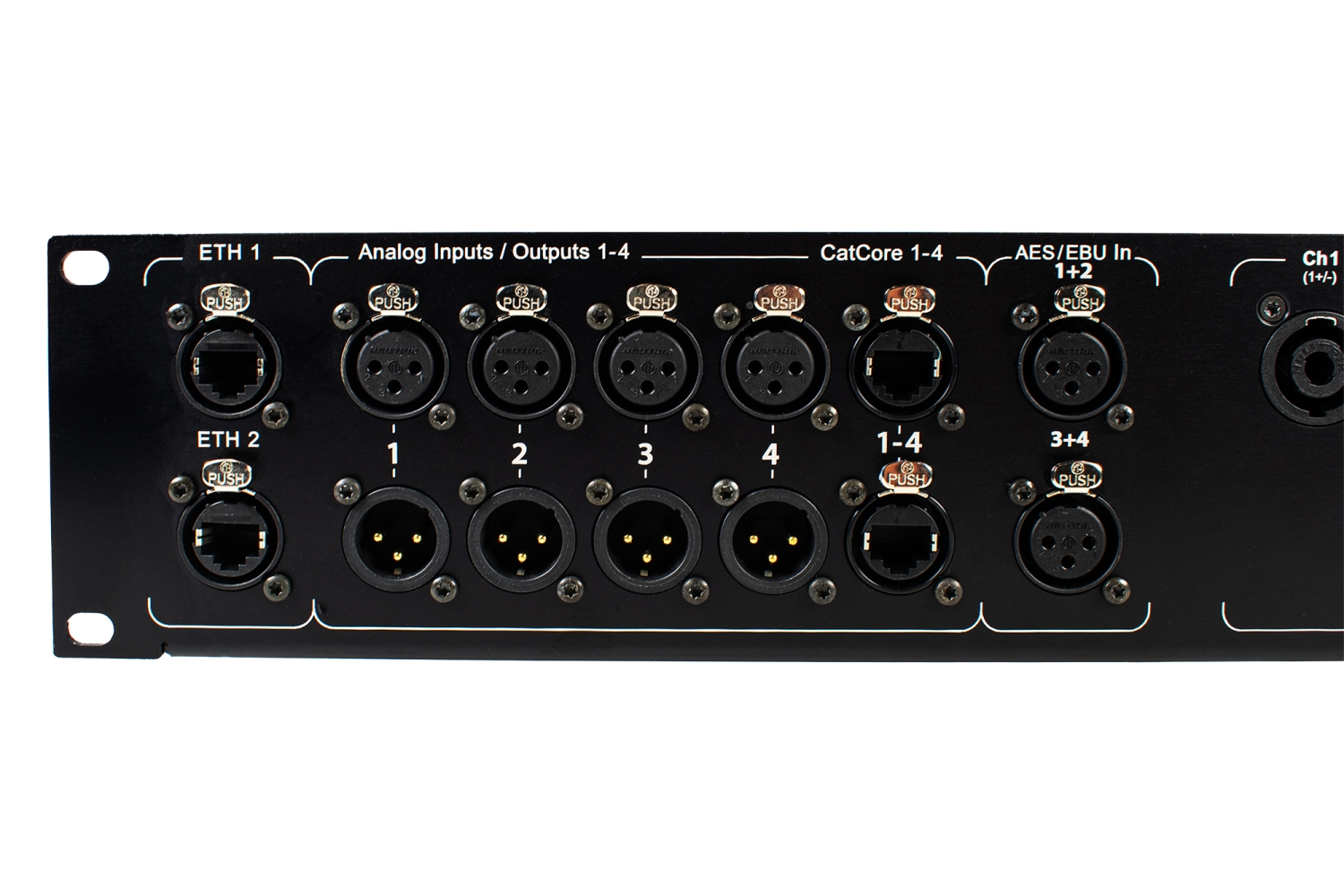

4x NF + CatCore für Audioeingänge
2x AES/EBU als digitale Durchgänge
Die Ausgänge sind wahlweise 4- oder 8-polig ausgeführt, während die Audioeingänge über XLR und CatCore anliegen und parallele Abgänge ermöglichen. Die Lautsprechersignale werden über 2x NL4 (voll belegt) eingespeist. Zusätzlich steht ein D-Serie-Ausschnitt mit Blinddeckel für individuelle Anpassungen zur Verfügung.

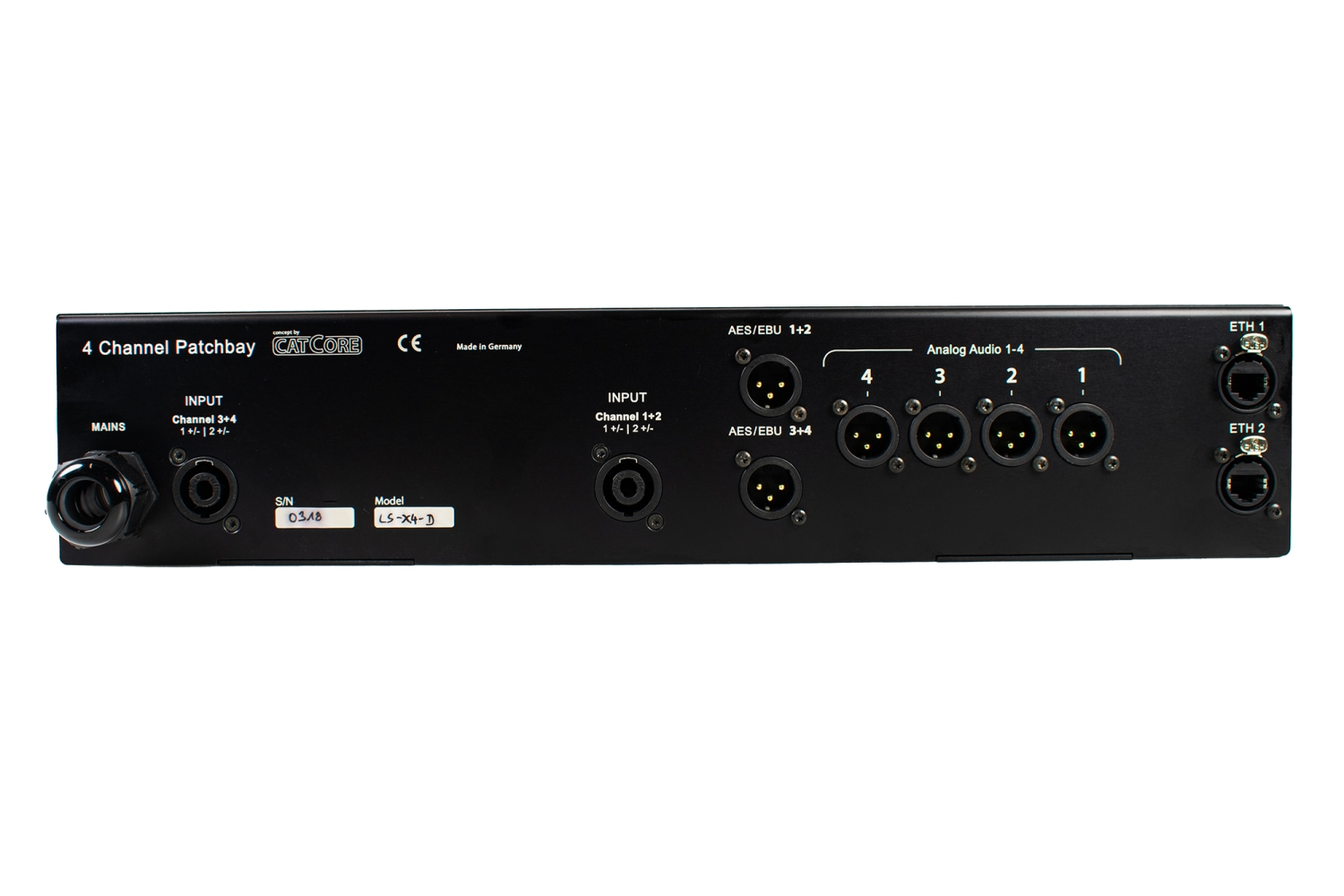

Dank der extrem geringen Bautiefe und der rückseitig ausgeführten Buchsen kann die Blende systemunabhängig und flexibel im Rack oder Technikschrank platziert werden. Die interne Verdrahtung erfolgt über Hochlastplatinen mit 4 mm² Querschnitt für höchste Betriebssicherheit.
Das pulverbeschichtete Aluminiumgehäuse im 19"-Format (2HE) überzeugt durch Robustheit und geringes Gewicht. Die geringe Einbautiefe ermöglicht zudem den rückseitigen Anbau hinter vorhandene Geräte.
Eine dauerhafte Laserbeschriftung sorgt für klare, abriebfeste Kanalkennzeichnung.
Die Pinbelegung der CatCore-Ports entspricht dem internationalen Standard AES72/3E
2HE-Blende für 4-Kanal-Amprack – 6x NL4, 1x NL8, 2x Ethernet, 4x NF + CatCore, 2x AES/EBU
Die 2HE-Blende für 4-kanalige Endstufen bietet eine durchdachte und praxisorientierte Anschlusslösung für moderne Verstärkersysteme. Sie wurde speziell für Endstufen wie Powersoft X4, Outline XO4, D&B D20/D80, Void Bias Q5, LAB Gruppen PLM, CAMCO Q-POWER 14 oder Fohhn D4 entwickelt und eignet sich ideal als universelle Patchbay im Touring- oder Installationsbetrieb.
Die Frontplatte kombiniert maximale Anschlussvielfalt auf minimalem Raum:
6x NL4 und 1x NL8 für Lautsprecherausgänge
2x Ethercon als Durchgangsbuchsen
4x NF + CatCore für Audioeingänge
2x AES/EBU als digitale Durchgänge
Die Ausgänge sind wahlweise 4- oder 8-polig ausgeführt, während die Audioeingänge über XLR und CatCore anliegen und parallele Abgänge ermöglichen. Die Lautsprechersignale werden über 2x NL4 (voll belegt) eingespeist. Zusätzlich steht ein D-Serie-Ausschnitt mit Blinddeckel für individuelle Anpassungen zur Verfügung.
Dank der extrem geringen Bautiefe und der rückseitig ausgeführten Buchsen kann die Blende systemunabhängig und flexibel im Rack oder Technikschrank platziert werden. Die interne Verdrahtung erfolgt über Hochlastplatinen mit 4 mm² Querschnitt für höchste Betriebssicherheit.
Das pulverbeschichtete Aluminiumgehäuse im 19"-Format (2HE) überzeugt durch Robustheit und geringes Gewicht. Die geringe Einbautiefe ermöglicht zudem den rückseitigen Anbau hinter vorhandene Geräte.
Eine dauerhafte Laserbeschriftung sorgt für klare, abriebfeste Kanalkennzeichnung.
Die Pinbelegung der CatCore-Ports entspricht dem internationalen Standard AES72/3E
Technische Daten:
Bauform: 19" Rackblende, 2 HE
Material: Aluminium, pulverbeschichtet
Bautiefe: sehr gering (ideal für Montage hinter Geräten)
Anschlüsse:
Verdrahtung intern: 4 mm² Hochlastleitungen über Platinen
Kompatible Verstärker: Powersoft X4, Outline XO4, D&B D20/D80, Void Bias Q5, LAB-Gruppen PLM, CAMCO Q-POWER 14, Fohhn D4 u. a.
Beschriftung: Lasergravur, abriebfest
Montage: 19", 2 HE, systemunabhängig positionierbar
Norm / Standard: CatCore-Pinout gemäß AES72/3E
Bauform: 19" Rackblende, 2 HE
Material: Aluminium, pulverbeschichtet
Bautiefe: sehr gering (ideal für Montage hinter Geräten)
Anschlüsse:
- 6× Speakon NL4
- 1× Speakon NL8
- 4× XLR (NF-Eingänge)
- 1× CatCore-Port (Ein- und Ausgang)
- 2× Ethercon (Netzwerk-Durchgang)
- 2× AES/EBU (Durchgangsbuchse)
Verdrahtung intern: 4 mm² Hochlastleitungen über Platinen
Kompatible Verstärker: Powersoft X4, Outline XO4, D&B D20/D80, Void Bias Q5, LAB-Gruppen PLM, CAMCO Q-POWER 14, Fohhn D4 u. a.
Beschriftung: Lasergravur, abriebfest
Montage: 19", 2 HE, systemunabhängig positionierbar
Norm / Standard: CatCore-Pinout gemäß AES72/3E

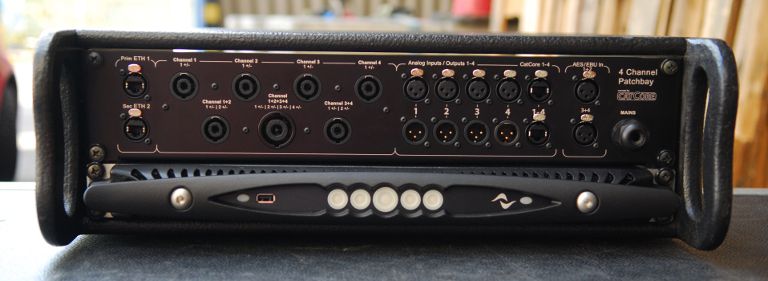

Vierkanal Amp Patchbay mit Powersoft X4 im Touringcase
CatCore X4 Endstufenblende mit einer Powersoft X4 Endstufe im Flexrack

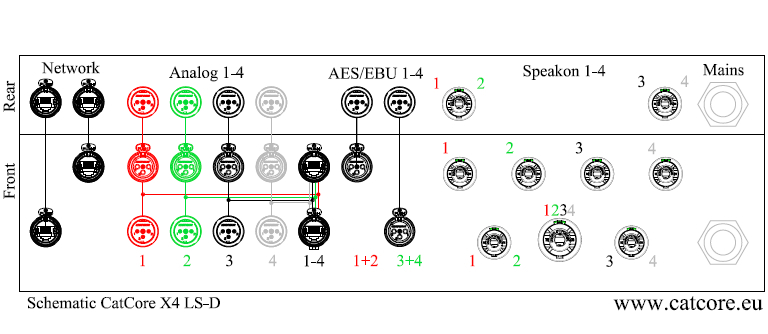

Universelle Blende für Vierkanal-Endstufen. Die Ein- und Ausgänge sind sowohl für Ethercon, XLR und Speakon als Durchgangsbuchsen konzipiert und ermöglichen im Bedarfsfall eine abgesetzte Montage der Blende. Die Einspeisung der Lautsprechersignale erfolgt über zweikanalig belegt Speakon Leitungen, damit sind beliebige Anschlüsse der Endstufen über entsprechende Adapter problemlos zu realisieren - egal ob Speakon, XLR, Binding Post, EP5 oder sonstige. Die Audioeingänge liegen jeweils als XLR und CatCore parallel an, damit können die Signale sowohl konventionell ein/ausgespeist werden, wie auch direkt per CatCore alle vier Kanäle mit nur einer Zuleitung versorgt werden.
Die interne Verdrahtung erfolgt ausschließlich über Platinen, wodurch Verdrahtungsfehler und Kabelbrüche konsequent unterbunden werden! Die Laustprechersektionen sind mit speziell gefertigten Hochlastplatinen ausgeführt um Leiterverluste zu minimieren. Zusätzlich stehen alle Ausgänge kombiniert an einer 8pol Speakonbuchse zur Verfügung.
Die Blenden sind mit nur 6cm Bautiefe extrem kompakt und verfügen über eine vollständig isolierte Kabeldurchführung. Somit kann der Anwender Querschnitt, Steckertyp und Länge der Zuleitung nach seinen speziellen Anforderungen ausführen.
CatCore X4 Endstufenblende mit einer Powersoft X4 Endstufe im Flexrack
Universelle Blende für Vierkanal-Endstufen. Die Ein- und Ausgänge sind sowohl für Ethercon, XLR und Speakon als Durchgangsbuchsen konzipiert und ermöglichen im Bedarfsfall eine abgesetzte Montage der Blende. Die Einspeisung der Lautsprechersignale erfolgt über zweikanalig belegt Speakon Leitungen, damit sind beliebige Anschlüsse der Endstufen über entsprechende Adapter problemlos zu realisieren - egal ob Speakon, XLR, Binding Post, EP5 oder sonstige. Die Audioeingänge liegen jeweils als XLR und CatCore parallel an, damit können die Signale sowohl konventionell ein/ausgespeist werden, wie auch direkt per CatCore alle vier Kanäle mit nur einer Zuleitung versorgt werden.
Die interne Verdrahtung erfolgt ausschließlich über Platinen, wodurch Verdrahtungsfehler und Kabelbrüche konsequent unterbunden werden! Die Laustprechersektionen sind mit speziell gefertigten Hochlastplatinen ausgeführt um Leiterverluste zu minimieren. Zusätzlich stehen alle Ausgänge kombiniert an einer 8pol Speakonbuchse zur Verfügung.
Die Blenden sind mit nur 6cm Bautiefe extrem kompakt und verfügen über eine vollständig isolierte Kabeldurchführung. Somit kann der Anwender Querschnitt, Steckertyp und Länge der Zuleitung nach seinen speziellen Anforderungen ausführen.
Kabelsatz X4 (Art. NR: 35.02.99)
Produkteigenschaften:
- Universelle 2HE-Patchbay für 4-kanalige Endstufen
- Kompatibel mit gängigen Endstufen wie Powersoft X4, Outline XO4, D&B D20/D80, Void Bias Q5, LAB-Gruppen PLM, CAMCO Q-POWER 14 oder Fohhn D4
- 6× Speakon NL4 und 1× NL8 für flexible Lautsprecherausgänge
- Audioeingänge über XLR und CatCore mit parallelen Ausgängen
- 2× Ethercon (Durchgangsbuchse) für Netzwerkverbindungen
- 2× AES/EBU (Durchgangsbuchse) für digitale Audioverbindungen
- Extrem geringe Bautiefe, ideal für enge Racks oder Schränke
- Alle Anschlüsse rückseitig als Buchsen ausgeführt – systemunabhängig positionierbar
- Interne Hochlast-Verdrahtung mit 4 mm² über Platinen
- Pulverbeschichtetes Aluminiumgehäuse im 19"-Format / 2 HE
- Laserbeschriftung für dauerhafte und eindeutige Kanalmarkierung
- D-Serie-Ausschnitt mit Blinddeckel zur individuellen Bestückung
- Einspeisung des Lautsprechersignals über 2× NL4 (voll belegt)
- Pinbelegung CatCore-Ports nach AES72/3E-Standard
