Rackgehäuse mit einem System XLR/Cat
Baugröße 1HE, frontseitig Ethercon in/out und 4x XLR. Kurze Bauform von ca. 6cm ermög-
licht den Einbau auch hinter Geräte im Case oder Gestellschrank. Einfach skalierbar durch
parallele Ausgänge. Optional rückseitig parallel aufgelegte Durchgangsbuchsen. Besonders
geeignet um rackinterne Geräteanschlüsse auf die Vorderseite des Racks zu verlegen.
Die Signale können sowohl konventionell über XLR wie auch über CatCore genutzt werden.
Typ: Rackgehäuse mit jeweils vorder- und rückseitig 2 x Ethercon/RJ45 und 4 x XLR, Ausführung mit einem Systemblock linksbündig, alle Anschlüsse sind als Durchgangsbuchsen mit parallelem CatCore-Abgriff konzipiert, einfache Verlegung aller Anschlüsse auf die Casefront
Besonderheit: Inputs/Outputs können entweder mit CatCore oder wie bisher XLR genutzt werden, daher perfekt geeignet für Mehrkanalamps, Funktmikrofonsets oder DMX Nodes
Gehäuse: eloxiertes Aluminiumgehäuse im 19“-Format / 1 HE, die geringe Bautiefe ermöglicht auch rückseitigen Anbau hinter vorhandene Geräte, unverwischbarer Laserbeschriftung für eindeutige Kanalkennzeichnung
Belegung: frontseitig 4 x XLR 3-Pol male, rückseitig 4 x XLR 3-Pol female
RSS 3F3M Front: 4x XLR 3F, Rücks.: 4x XLR 3M
RSS 3M3F Front: 4x XLR 3M, Rücks.: 4x XLR 3F
RSS 5F5M Front: 4x XLR 5F, Rücks.: 4x XLR 5M
RSS 5M5F Front: 4x XLR 5M, Rücks.: 4x XLR 5F
RSSX ohne Durchgangsbuchsen
RSSX 3F Front: 4x XLR 3F, Rücks. geschlossen
RSSX 3M Front: 4x XLR 3M, Rücks. geschlossen
RSSX 5F Front: 4x XLR 5F, Rücks. geschlossen
RSSX 5M Front: 4x XLR 5M, Rücks. geschlossen
RSS 3M3F
Artikelnummer: 35.01.00-3F3M
FUNKTIONSBESCHREIBUNG: Adaptersystem im Rackgehäuse zur Übertragung von je vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.
GEHÄUSE: Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.
BAUFORM: 19" / 1HE, Bautiefe 54mm ohne Steckverbinder.
FARBE UND BESCHRIFTUNG: Gehäusefront blau, Rückseite schwarz. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.
STECKVERBINDER: Fabrikat Neutrik.
ANSCHLÜSSE: Ein System Cat/4x Signal.

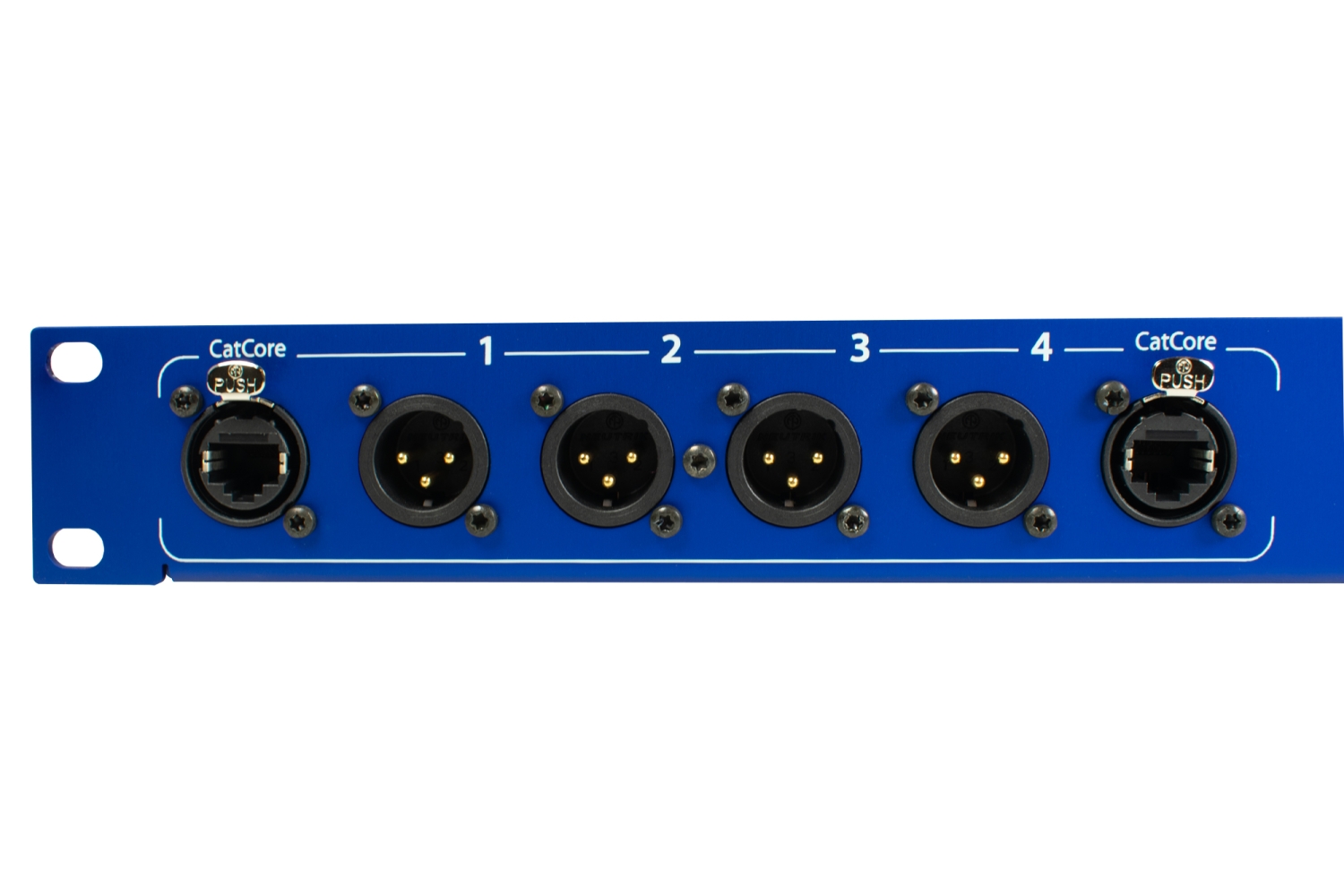

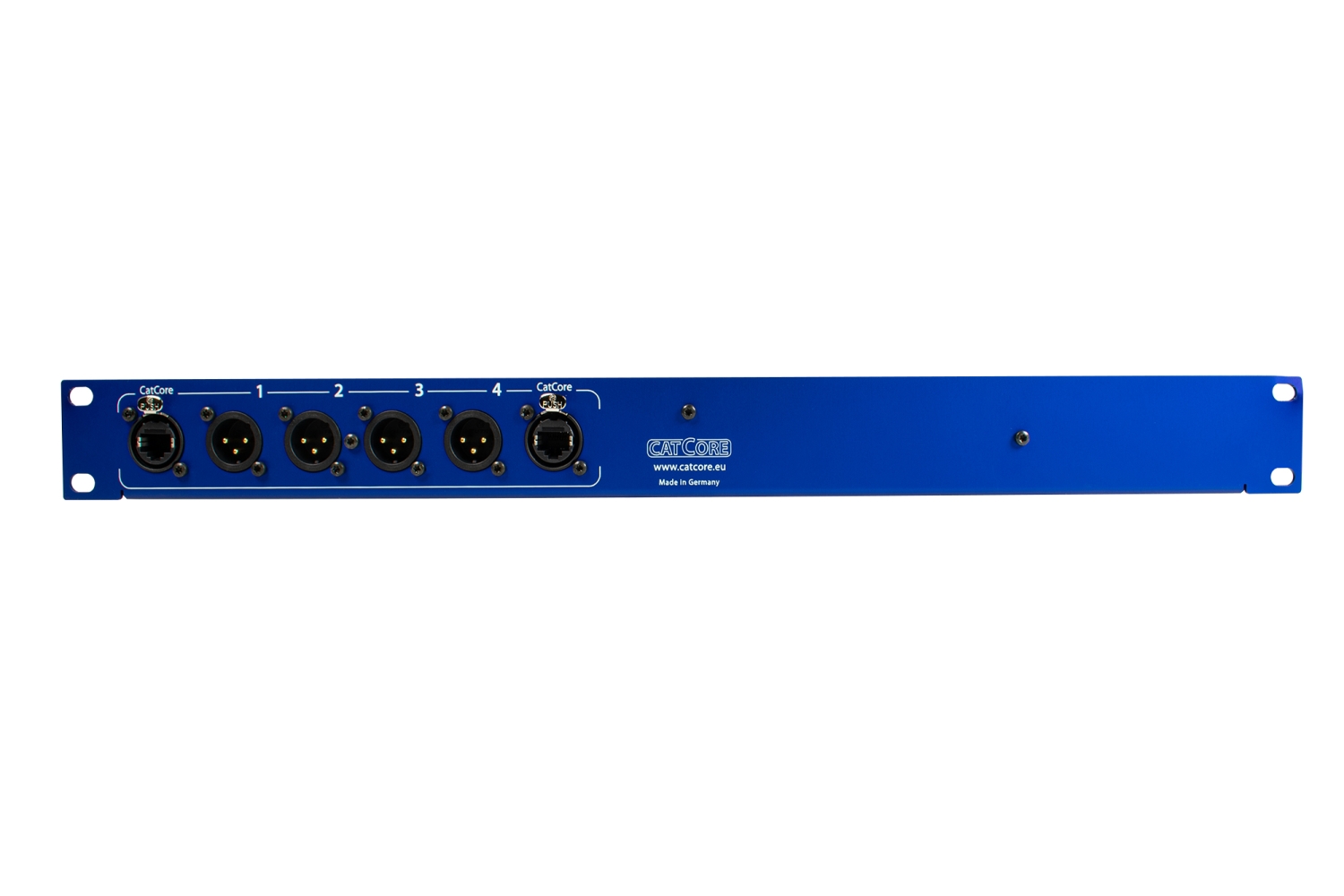

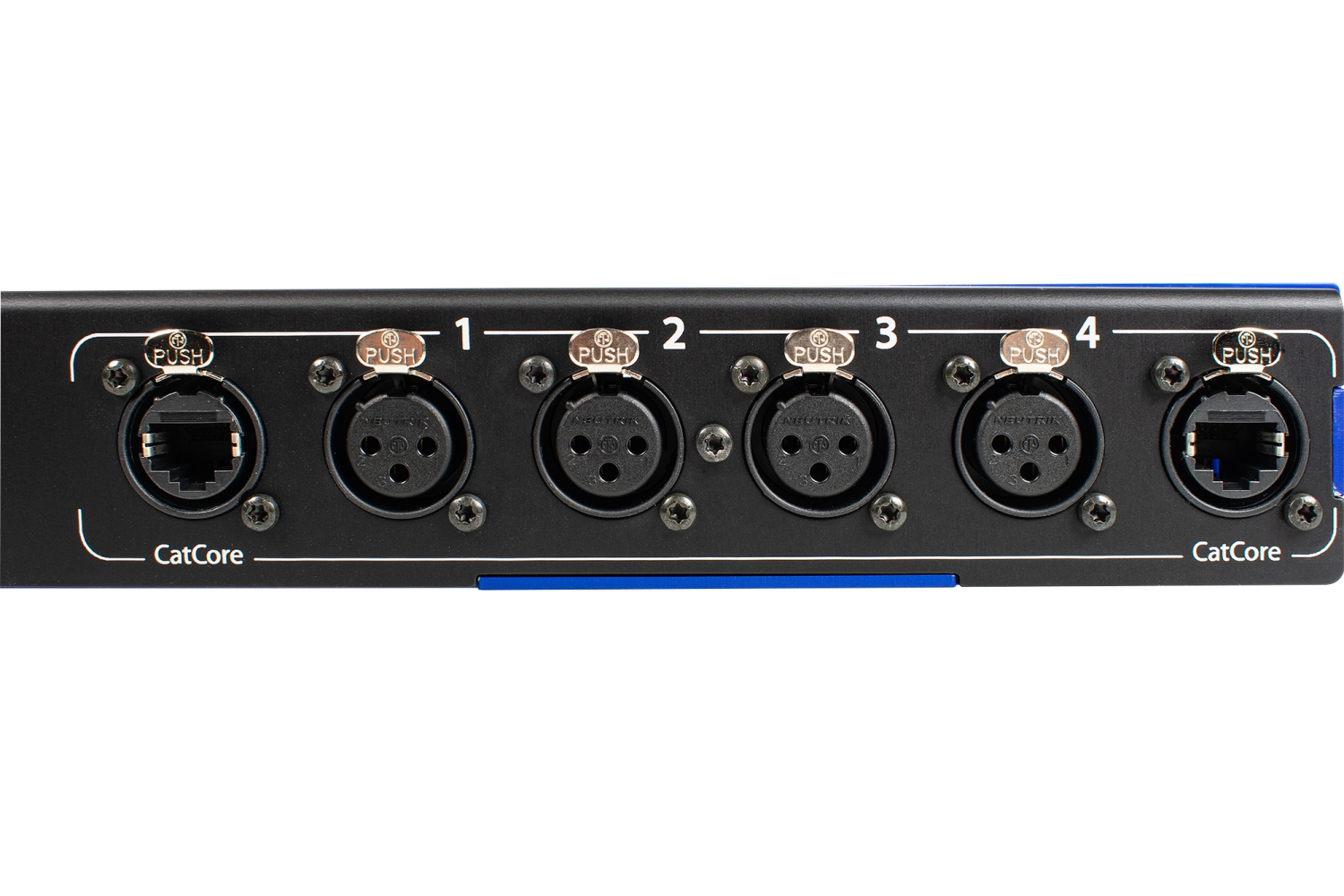

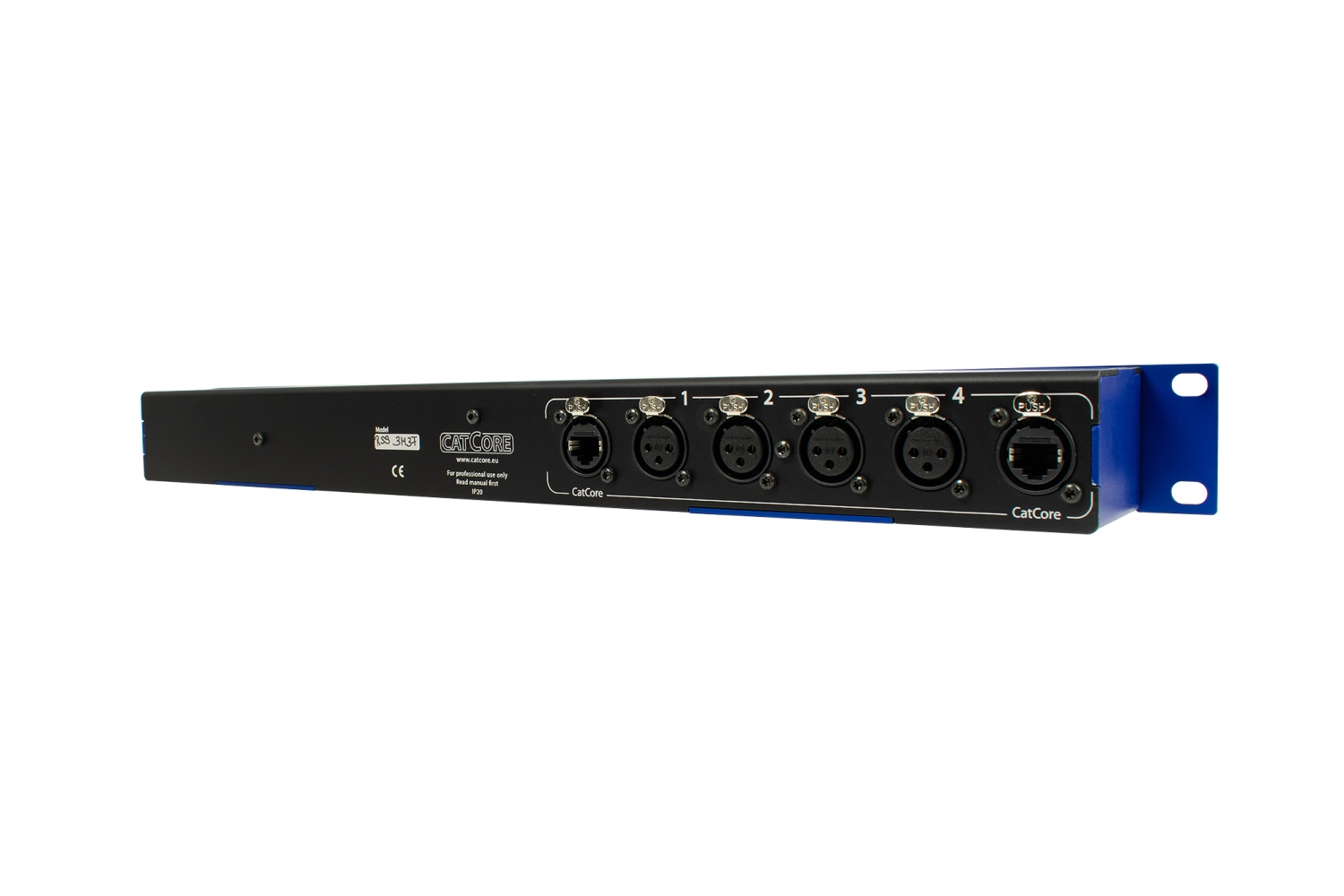

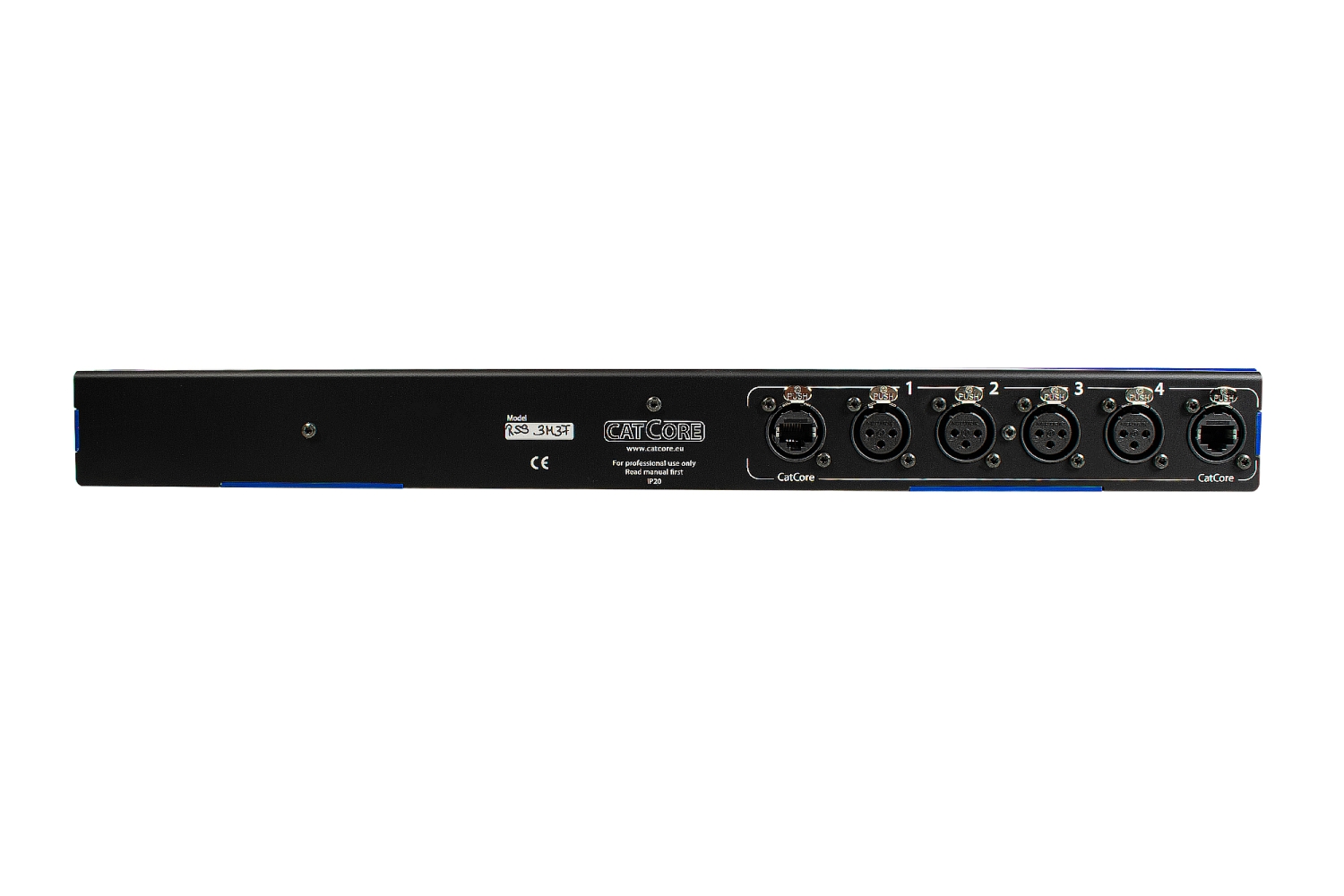

STECKERTYPEN UND KANALZUORDNUNG : Vorderseite: 2x Ethercon, 4x XLR 3pol male, Kanal 1-4. Rückseite: 2x Ethercon, 4x XLR 3pol female, Kanal 1-4. Pinbelegung Ethercon/RJ45 nach CatCore Standard.
INNENAUFBAU : Platinenbasierte Innenverdrahtung.
ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 482 x 60 x 45mm.
Gewicht : 0,5 kg
Fabrikat: CatCore
Type: RSS 3M3F
Menge: 1 Stück
