Cleerline Duplex D29 125SM OS P
Duplex OS2
Dieses Glasfaserkabel verfügt über zwei Faserstränge in sogenannter, leicht-trennbarer 8-Form und steht als Multi- oder Singlemode zur Verfügung. Die Ummantelung steht als Riser, Plenum oder LSZH-zertifiziert zur Auswahl. Der Kabelaufbau ist Indoor oder Indoor/Outdoor (Universal).
Das Modell Cleerline Duplex D29 125SM OS P ist ein 2-Strang OS2 Glasfaser-Kabeltyp mit einer Plenum-Ummantelung.
Produkteigenschaften:
- Duplex
- OS2
- 2 Faserstränge
- Plenum (Indoor/Outdoor) Ummantelung
- Mantelfarbe ist Gelb
- Außendurchmesser 3 mm x 2
Was ist ein Duplex-Kabel?
Duplex-Glasfaserkabel können Halbduplex oder Vollduplex sein. Halbduplex bedeutet, dass die Daten in zwei Richtungen übertragen werden können, jedoch nicht gleichzeitig. Vollduplex gibt an, dass die Datenübertragung in beide Richtungen gleichzeitig erfolgen kann.
Was ist OS2?
OS2 ist einer von zwei Single Mode Kabeltypen. OS1 wird typischerweise für Anwendungen in Innenräumen verwendet, z. B. für die Verbindung von zwei Gebäuden. Es hat eine maximale effektive Entfernung von 10 km und Geschwindigkeiten von 1 Gbit/s bis 10 Gbit/s je nach Kabellänge. OS2 hingegen wird für Außenanwendungen verwendet, bei denen größere Entfernungen als mit OS1 möglich realisiert werden müssen. OS2-Glasfaserkabel können eine Distanz von bis zu 200 Kilometern überbrücken. Je nach Länge können sie eine Datenlast von bis zu 100 Gbit/s übertragen.
Was ist eine Single Mode Glasfaserkabel?
Ein Singlemode-Glasfaserkabel oder Mono-Mode-Kabel ist eine Art von Glasfaserkommunikation. Es besteht aus einem Glasfaserkern mit einem Durchmesser von 9µm, der nur einen Lichtmodus zulässt. Dies ermöglicht eine niedrige Latenz, einen hohen Durchsatz und eine sehr geringe Signalabschwächung, da es keine konkurrierenden Lichtmodi gibt. Dieser kleine Kern ermöglicht eine theoretisch unbegrenzte Bandbreite. Begrenzt wird sie nur durch die Leistung des Empfängers und des Senders an beiden Enden.
Was bedeutet Multimode und Single Mode?
Single Mode Glasfaser-Kabel haben einen erheblich geringeren Faserkerndurchmesser als Multimode Kabel. Der Faserkern bei Single Mode-Kabeln hat einen Durchmesser von 9µm, im Unterschied zu Multimodekabel, welche einen Faserkern von 50µm bzw. 62,5µm Durchmesser besitzen. Das umgebende Mantelglas weist jeweils einen Durchmesser von 125µm auf.
Wie schnell ist der Datenfluss bei einer Multimode- und einer Single Mode-Faser?
Multimode-Glasfaserkabel eignen sich am besten für kurze Entfernungen, da die Signalabschwächung mit zunehmender Entfernung ansteigt. Maximal 10 Gigabit pro Sekunde sind bis zu 550 Meter möglich, ehe die die Datenkapazität abnimmt. Die Gigabit-Kapazität reicht bis zu 1.000 Metern, und 100 Megabit sind noch bis zur 2-Kilometer-Marke möglich.
Die Bandbreite von Singlemode-Glasfasern ist theoretisch unbegrenzt, und die Grenzen werden jedes Jahr unter Laborbedingungen weiter verschoben. Alles hängt von der Kapazität des Sende- und Empfangsgeräts sowie vom Standard und der Qualität des Kabels ab. Die höchste Kapazität für kommerzielle Single-Mode-Glasfasern liegt derzeit bei 100 Gigabit pro Sekunde.
Kann man Multimode und Single Mode Glasfaser mischen?
Nein. Wie bei jedem anderen Kabeltyp funktioniert das direkte Mischen zweier unterschiedlicher Formate nicht. Die Kabel können über einen Netzwerk-Switch miteinander kommunizieren, dürfen aber nicht zusammengespleißt werden.
Single Mode vs. Multimode?
Singlemode-Glasfaserkabel verwenden in der Regel einen Kern mit einem Durchmesser von nur 9 µm - kleiner als ein menschliches Haar. Da in diesem Kern nur ein einziger Lichtmodus übertragen wird, ist die Signaldämpfung minimal. Zusätzlich können größere Datenmengen weiter übertragen werden, ohne dass ein Signalverlust zu befürchten ist.
Multi-Mode-Glasfasern haben einen größeren Kern - typischerweise 50 µm bei neueren Kabeln und 62,5 µm bei älteren Multi-Mode-Formaten. Bei dieser Art von Kern werden mehrere Lichtmodi übertragen, so dass in diesen Kabeln sehr viel mehr Datenverkehr stattfindet. Daher ist auch die Dämpfung höher.
Wofür wird ein Single Mode-Kabel verwendet?
Single Mode wird verwendet, um Signale über große Entfernungen zu senden. Daten können etwa über eine Strecke von 100 km übertragen werden, bis das Signal wieder verstärkt werden muss.
Ist Cleerline SSF™ Faser eigentlich eine Glasfaser?
Ja. Die Cleerline SSF™-Faser verwendet einen Glaskern, der von einer Glasummantelung umgeben ist. Die Glasfasern werden auf ähnliche Weise hergestellt wie alle herkömmlichen und biegeunempfindlichen Glasfasern auf dem Markt. Cleerline-Fasern enthalten jedoch eine zusätzliche Polymerbeschichtung auf Glasebene. Dies bietet zusätzliche Schutzvorteile. Cleerline SSF™-Fasern sind stärker, sicherer und schneller zu terminieren als herkömmliche optische Fasern.
Wie wird das Glas auf einer Cleerline SSF™-Faser geschützt?
Die integrierte proprietäre SSF™-Polymerbeschichtung, die in den 125-µm-Durchmesser der optischen Faser eingeschlossen ist, schützt das Glas. Diese Beschichtung ist sehr hart, wie Glas, aber haltbarer. Es eliminiert die Notwendigkeit eines typischen Kunststoff-„Puffers“ (üblich bei herkömmlichen Fasern), der vor dem Anschluss entfernt werden muss. Die SSF™-Polymerbeschichtung bietet außerdem zusätzliche Vorteile:
Ja. SSF™-Fasern erfüllen oder übertreffen die branchenüblichen Leistungsanforderungen und Spezifikationen herkömmlicher Glasfasern innerhalb ihrer jeweiligen Typen/Kategorien. Cleerline-Fasern übertreffen im Vergleich zu herkömmlichen Glasfasern die Biegetoleranz, Haltbarkeit, Zugfestigkeit und viele andere Spezifikationen.
Welche Art von Steckverbinder wird empfohlen?
Cleerline SSF™-Fasern sind mit allen gängigen mechanischen „Quick Connect“-Spleißverbindern kompatibel, die als „No-Polish“-Typ bezeichnet werden. Cleerline SSF™ mechanische Spleißverbinder sind in den Ausführungen LC und SC erhältlich. SSF™-Fasern sind mit allen gängigen Steckersystemen für 50/125 µm Multimode- oder 9/125 µm Singlemode-Fasern kompatibel. Multimode-Fasern erfordern Multimode-Anschlüsse. Singlemode-Fasern erfordern Singlemode-Anschlüsse.
Benötige ich LC- oder SC-Anschlüsse? Welche Art von Stecker benötige ich?
Die verwendete Elektronik bestimmt den Steckertyp. Die meisten SFP-Module akzeptieren beispielsweise 2 LC-Anschlüsse. Singlemode-Glasfaser erfordert Singlemode-Anschlüsse. Multimode-Glasfaser erfordert Multimode-Anschlüsse.
Kann ich Cleerline SSF™-Stecker auf Nicht-Cleerline (herkömmliche) Fasern installieren?
Ja. Herkömmliche Fasern erfordern zusätzliche Vorbereitungsschritte, um Acrylat- und/oder Pufferbeschichtungen zu entfernen. Beachten Sie immer die Anweisungen des Herstellers für die Faser, die Sie terminieren.
Duplex-Glasfaserkabel können Halbduplex oder Vollduplex sein. Halbduplex bedeutet, dass die Daten in zwei Richtungen übertragen werden können, jedoch nicht gleichzeitig. Vollduplex gibt an, dass die Datenübertragung in beide Richtungen gleichzeitig erfolgen kann.
Was ist OS2?
OS2 ist einer von zwei Single Mode Kabeltypen. OS1 wird typischerweise für Anwendungen in Innenräumen verwendet, z. B. für die Verbindung von zwei Gebäuden. Es hat eine maximale effektive Entfernung von 10 km und Geschwindigkeiten von 1 Gbit/s bis 10 Gbit/s je nach Kabellänge. OS2 hingegen wird für Außenanwendungen verwendet, bei denen größere Entfernungen als mit OS1 möglich realisiert werden müssen. OS2-Glasfaserkabel können eine Distanz von bis zu 200 Kilometern überbrücken. Je nach Länge können sie eine Datenlast von bis zu 100 Gbit/s übertragen.
Was ist eine Single Mode Glasfaserkabel?
Ein Singlemode-Glasfaserkabel oder Mono-Mode-Kabel ist eine Art von Glasfaserkommunikation. Es besteht aus einem Glasfaserkern mit einem Durchmesser von 9µm, der nur einen Lichtmodus zulässt. Dies ermöglicht eine niedrige Latenz, einen hohen Durchsatz und eine sehr geringe Signalabschwächung, da es keine konkurrierenden Lichtmodi gibt. Dieser kleine Kern ermöglicht eine theoretisch unbegrenzte Bandbreite. Begrenzt wird sie nur durch die Leistung des Empfängers und des Senders an beiden Enden.
Was bedeutet Multimode und Single Mode?
Single Mode Glasfaser-Kabel haben einen erheblich geringeren Faserkerndurchmesser als Multimode Kabel. Der Faserkern bei Single Mode-Kabeln hat einen Durchmesser von 9µm, im Unterschied zu Multimodekabel, welche einen Faserkern von 50µm bzw. 62,5µm Durchmesser besitzen. Das umgebende Mantelglas weist jeweils einen Durchmesser von 125µm auf.
Wie schnell ist der Datenfluss bei einer Multimode- und einer Single Mode-Faser?
Multimode-Glasfaserkabel eignen sich am besten für kurze Entfernungen, da die Signalabschwächung mit zunehmender Entfernung ansteigt. Maximal 10 Gigabit pro Sekunde sind bis zu 550 Meter möglich, ehe die die Datenkapazität abnimmt. Die Gigabit-Kapazität reicht bis zu 1.000 Metern, und 100 Megabit sind noch bis zur 2-Kilometer-Marke möglich.
Die Bandbreite von Singlemode-Glasfasern ist theoretisch unbegrenzt, und die Grenzen werden jedes Jahr unter Laborbedingungen weiter verschoben. Alles hängt von der Kapazität des Sende- und Empfangsgeräts sowie vom Standard und der Qualität des Kabels ab. Die höchste Kapazität für kommerzielle Single-Mode-Glasfasern liegt derzeit bei 100 Gigabit pro Sekunde.
Kann man Multimode und Single Mode Glasfaser mischen?
Nein. Wie bei jedem anderen Kabeltyp funktioniert das direkte Mischen zweier unterschiedlicher Formate nicht. Die Kabel können über einen Netzwerk-Switch miteinander kommunizieren, dürfen aber nicht zusammengespleißt werden.
Single Mode vs. Multimode?
Singlemode-Glasfaserkabel verwenden in der Regel einen Kern mit einem Durchmesser von nur 9 µm - kleiner als ein menschliches Haar. Da in diesem Kern nur ein einziger Lichtmodus übertragen wird, ist die Signaldämpfung minimal. Zusätzlich können größere Datenmengen weiter übertragen werden, ohne dass ein Signalverlust zu befürchten ist.
Multi-Mode-Glasfasern haben einen größeren Kern - typischerweise 50 µm bei neueren Kabeln und 62,5 µm bei älteren Multi-Mode-Formaten. Bei dieser Art von Kern werden mehrere Lichtmodi übertragen, so dass in diesen Kabeln sehr viel mehr Datenverkehr stattfindet. Daher ist auch die Dämpfung höher.
Wofür wird ein Single Mode-Kabel verwendet?
Single Mode wird verwendet, um Signale über große Entfernungen zu senden. Daten können etwa über eine Strecke von 100 km übertragen werden, bis das Signal wieder verstärkt werden muss.
Ist Cleerline SSF™ Faser eigentlich eine Glasfaser?
Ja. Die Cleerline SSF™-Faser verwendet einen Glaskern, der von einer Glasummantelung umgeben ist. Die Glasfasern werden auf ähnliche Weise hergestellt wie alle herkömmlichen und biegeunempfindlichen Glasfasern auf dem Markt. Cleerline-Fasern enthalten jedoch eine zusätzliche Polymerbeschichtung auf Glasebene. Dies bietet zusätzliche Schutzvorteile. Cleerline SSF™-Fasern sind stärker, sicherer und schneller zu terminieren als herkömmliche optische Fasern.
Wie wird das Glas auf einer Cleerline SSF™-Faser geschützt?
Die integrierte proprietäre SSF™-Polymerbeschichtung, die in den 125-µm-Durchmesser der optischen Faser eingeschlossen ist, schützt das Glas. Diese Beschichtung ist sehr hart, wie Glas, aber haltbarer. Es eliminiert die Notwendigkeit eines typischen Kunststoff-„Puffers“ (üblich bei herkömmlichen Fasern), der vor dem Anschluss entfernt werden muss. Die SSF™-Polymerbeschichtung bietet außerdem zusätzliche Vorteile:
- Schützt die Glasfaser – das Polymer verhindert, dass das Glas direkt den Elementen ausgesetzt wird.
- Bietet erhöhte Biegeunempfindlichkeit.
- Erhöhter Sicherheitsfaktor beim Bearbeiten/Konfektionieren der Faser – Polymer verhindert Glasscherben
- Bietet erhöhte Geschwindigkeit und Effizienz bei der Terminierung.
Ja. SSF™-Fasern erfüllen oder übertreffen die branchenüblichen Leistungsanforderungen und Spezifikationen herkömmlicher Glasfasern innerhalb ihrer jeweiligen Typen/Kategorien. Cleerline-Fasern übertreffen im Vergleich zu herkömmlichen Glasfasern die Biegetoleranz, Haltbarkeit, Zugfestigkeit und viele andere Spezifikationen.
Welche Art von Steckverbinder wird empfohlen?
Cleerline SSF™-Fasern sind mit allen gängigen mechanischen „Quick Connect“-Spleißverbindern kompatibel, die als „No-Polish“-Typ bezeichnet werden. Cleerline SSF™ mechanische Spleißverbinder sind in den Ausführungen LC und SC erhältlich. SSF™-Fasern sind mit allen gängigen Steckersystemen für 50/125 µm Multimode- oder 9/125 µm Singlemode-Fasern kompatibel. Multimode-Fasern erfordern Multimode-Anschlüsse. Singlemode-Fasern erfordern Singlemode-Anschlüsse.
Benötige ich LC- oder SC-Anschlüsse? Welche Art von Stecker benötige ich?
Die verwendete Elektronik bestimmt den Steckertyp. Die meisten SFP-Module akzeptieren beispielsweise 2 LC-Anschlüsse. Singlemode-Glasfaser erfordert Singlemode-Anschlüsse. Multimode-Glasfaser erfordert Multimode-Anschlüsse.
Kann ich Cleerline SSF™-Stecker auf Nicht-Cleerline (herkömmliche) Fasern installieren?
Ja. Herkömmliche Fasern erfordern zusätzliche Vorbereitungsschritte, um Acrylat- und/oder Pufferbeschichtungen zu entfernen. Beachten Sie immer die Anweisungen des Herstellers für die Faser, die Sie terminieren.

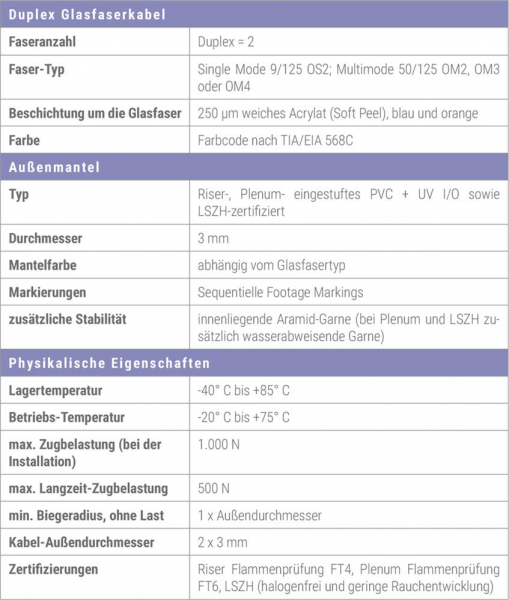

Technische Daten:
Typ: Duplex (zwei ummantelte Glasfaserstränge) OS2
Beschreibung: 9/125 SSF G657 A2 & B2 Indoor/Outdoor
Coating: 250 µm "Soft Peel" Beschichtung (1 = blau, 2 = orange)
Farbe: nach TIA/EIA 568 C
Ummantelung: Plenum eingestuftes PVC + UV I/O
Mantelfarbe: gelb = Singlemode Glasfaser OS2
Außendurchmesser: 2 x 3 mm
Preiskalkulation: immer basierend auf einem Meter
