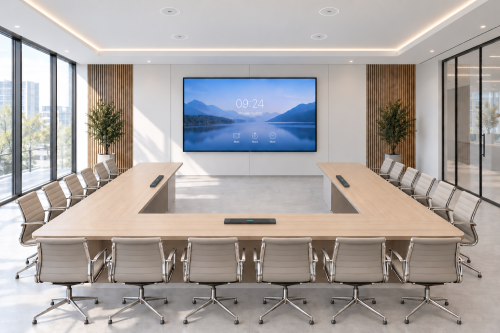

Vorstandsraum in U-Form mit Matrix-Mikrofonen
Vorstandsraum in U-Form mit Matrix-Array-Mikrofonen

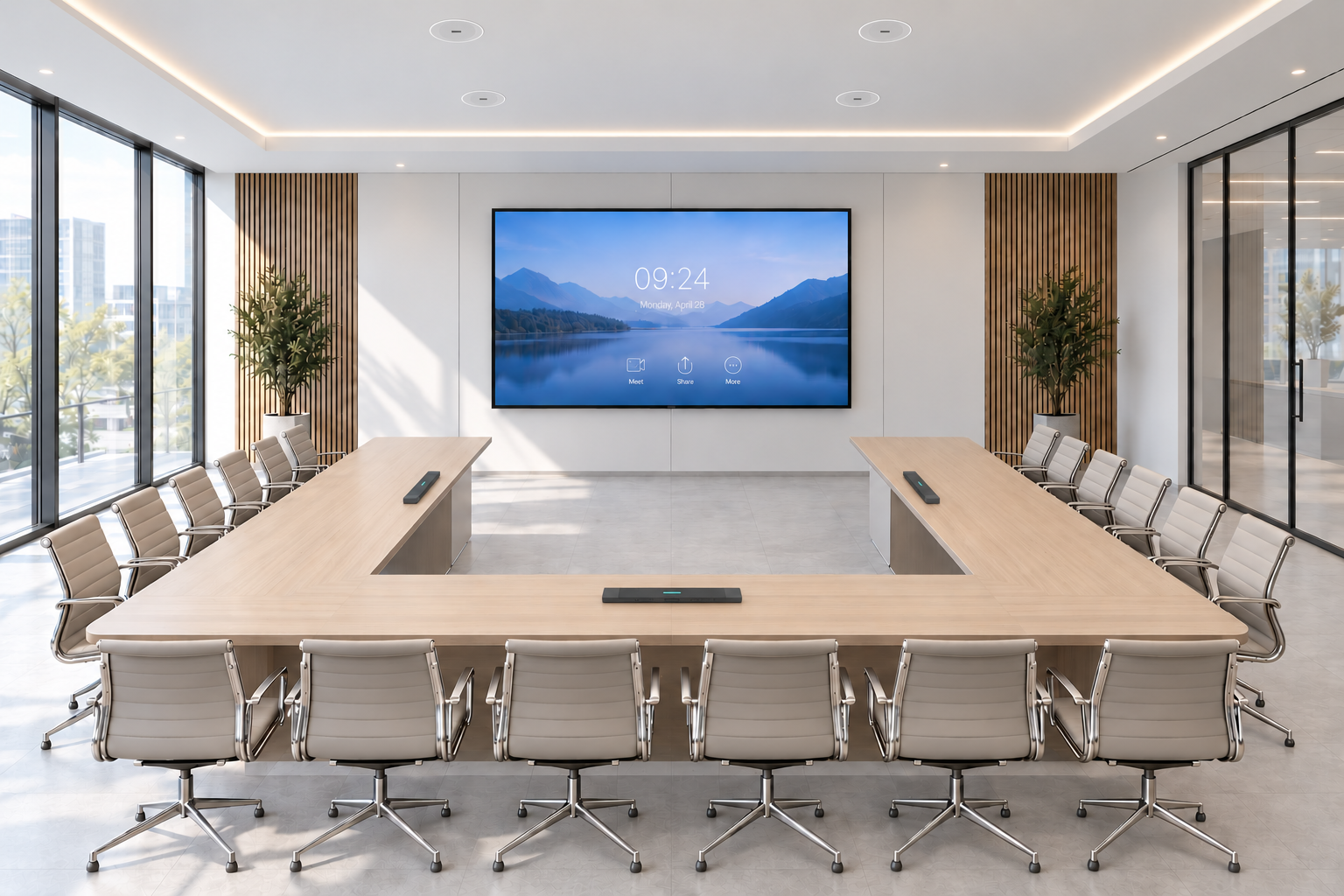

Die dargestellte Installation zeigt eine vollständig netzwerkbasierte Audio- und Konferenzlösung für einen modernen Besprechungsraum mit 18 Sitzplätzen. Die U-förmige Tischanordnung gliedert sich in drei Bereiche mit jeweils sechs Teilnehmern. Ziel der Installation ist eine sehr gute Sprachverständlichkeit bei gleichzeitig möglichst unauffälliger Integration der Audiotechnik in den Raum.
Als zentrale Tischmikrofone kommen drei AISpeech MA600D zum Einsatz. Jeweils ein MA600D wird mittig im linken, rechten und unteren Bereich der U-förmigen Tischanlage positioniert. Damit ist jedem Bereich mit sechs Sitzplätzen ein eigenes Mikrofon zugeordnet. Die Mikrofone werden nahe der inneren Tischkante installiert, sodass die Arbeitsflächen für die Teilnehmer weitgehend frei bleiben und gleichzeitig eine gleichmäßige Erfassung der Gesprächsteilnehmer ermöglicht wird.
Die gesamte Audiosignalverarbeitung übernimmt ein Xilica QR1-UC als zentraler DSP. Er bildet das Herzstück der Installation und übernimmt die Verarbeitung, Mischung und Verteilung der Audiosignale zwischen Mikrofonierung, Videokonferenzsystem und Beschallung. Dadurch lässt sich die Audiokonfiguration zentral auf die akustischen Eigenschaften des Raumes und die konkrete Sitzordnung abstimmen.
Für die Wiedergabe werden vier Xilica Sonia C5 Deckeneinbaulautsprecher eingesetzt. Sie sind entsprechend der Darstellung in einem gleichmäßigen 2 × 2 Raster über dem Konferenzbereich angeordnet. Diese dezentrale Beschallung sorgt für eine gleichmäßige Schallverteilung über alle 18 Sitzplätze, ohne dass zusätzliche Lautsprecher oder eine Videobar im Bereich des Displays erforderlich sind. Die Lautsprecher werden über einen Xilica Sonia Amp versorgt.
Die Netzwerkkommunikation der AV-Komponenten erfolgt über einen passenden PoE-fähigen Netzwerk-Switch von Niveo Professional. Er stellt die erforderliche Netzwerkinfrastruktur für die IP-basierten Audiokomponenten bereit und ermöglicht eine übersichtliche, zentrale Verkabelung. Bei der Auswahl des konkreten Switch-Modells sollten insbesondere die benötigte Anzahl an Ports, das erforderliche PoE-Budget sowie die Anforderungen der eingesetzten Audio-over-IP-Technologie berücksichtigt werden.
Ergänzt wird die fest installierte Tischmikrofonierung durch ein Audix NovaCore Drahtlos-Mikrofonsystem. Dieses besteht in der Beispielkonfiguration aus einem Lavalier-Mikrofon, einem Taschensender und dem zugehörigen NovaCore-Empfänger. Das Drahtlossystem kann beispielsweise für einen Vortragenden, Moderator oder eine präsentierende Person genutzt werden, die sich frei im Raum bewegen soll. Das Signal wird ebenfalls in die zentrale Signalverarbeitung eingebunden und kann sowohl für die lokale Wiedergabe als auch für eine Videokonferenz verwendet werden.
Die dargestellte Installation zeigt eine vollständig netzwerkbasierte Audio- und Konferenzlösung für einen modernen Besprechungsraum mit 18 Sitzplätzen. Die U-förmige Tischanordnung gliedert sich in drei Bereiche mit jeweils sechs Teilnehmern. Ziel der Installation ist eine sehr gute Sprachverständlichkeit bei gleichzeitig möglichst unauffälliger Integration der Audiotechnik in den Raum.
Als zentrale Tischmikrofone kommen drei AISpeech MA600D zum Einsatz. Jeweils ein MA600D wird mittig im linken, rechten und unteren Bereich der U-förmigen Tischanlage positioniert. Damit ist jedem Bereich mit sechs Sitzplätzen ein eigenes Mikrofon zugeordnet. Die Mikrofone werden nahe der inneren Tischkante installiert, sodass die Arbeitsflächen für die Teilnehmer weitgehend frei bleiben und gleichzeitig eine gleichmäßige Erfassung der Gesprächsteilnehmer ermöglicht wird.
Die gesamte Audiosignalverarbeitung übernimmt ein Xilica QR1-UC als zentraler DSP. Er bildet das Herzstück der Installation und übernimmt die Verarbeitung, Mischung und Verteilung der Audiosignale zwischen Mikrofonierung, Videokonferenzsystem und Beschallung. Dadurch lässt sich die Audiokonfiguration zentral auf die akustischen Eigenschaften des Raumes und die konkrete Sitzordnung abstimmen.
Für die Wiedergabe werden vier Xilica Sonia C5 Deckeneinbaulautsprecher eingesetzt. Sie sind entsprechend der Darstellung in einem gleichmäßigen 2 × 2 Raster über dem Konferenzbereich angeordnet. Diese dezentrale Beschallung sorgt für eine gleichmäßige Schallverteilung über alle 18 Sitzplätze, ohne dass zusätzliche Lautsprecher oder eine Videobar im Bereich des Displays erforderlich sind. Die Lautsprecher werden über einen Xilica Sonia Amp versorgt.
Die Netzwerkkommunikation der AV-Komponenten erfolgt über einen passenden PoE-fähigen Netzwerk-Switch von Niveo Professional. Er stellt die erforderliche Netzwerkinfrastruktur für die IP-basierten Audiokomponenten bereit und ermöglicht eine übersichtliche, zentrale Verkabelung. Bei der Auswahl des konkreten Switch-Modells sollten insbesondere die benötigte Anzahl an Ports, das erforderliche PoE-Budget sowie die Anforderungen der eingesetzten Audio-over-IP-Technologie berücksichtigt werden.
Ergänzt wird die fest installierte Tischmikrofonierung durch ein Audix NovaCore Drahtlos-Mikrofonsystem. Dieses besteht in der Beispielkonfiguration aus einem Lavalier-Mikrofon, einem Taschensender und dem zugehörigen NovaCore-Empfänger. Das Drahtlossystem kann beispielsweise für einen Vortragenden, Moderator oder eine präsentierende Person genutzt werden, die sich frei im Raum bewegen soll. Das Signal wird ebenfalls in die zentrale Signalverarbeitung eingebunden und kann sowohl für die lokale Wiedergabe als auch für eine Videokonferenz verwendet werden.
- 3× AISpeech MA600D – Tischmikrofone, jeweils eines pro sechs Sitzplätze
- 1× Xilica QR1-UC – zentraler DSP und Schnittstelle zur UC-/Videokonferenzumgebung
- 1× Xilica Sonia Amp – Verstärker für die Raumlautsprecher
- 4× Xilica Sonia C5 – Deckeneinbaulautsprecher im 2 × 2 Raster
- 1× Niveo Professional Netzwerk-Switch – zentrale Netzwerk- und, abhängig von der Konfiguration, PoE-Infrastruktur
- 1× Audix NovaCore Drahtlossystem – bestehend aus Empfänger, Taschensender und Lavalier-Mikrofon
