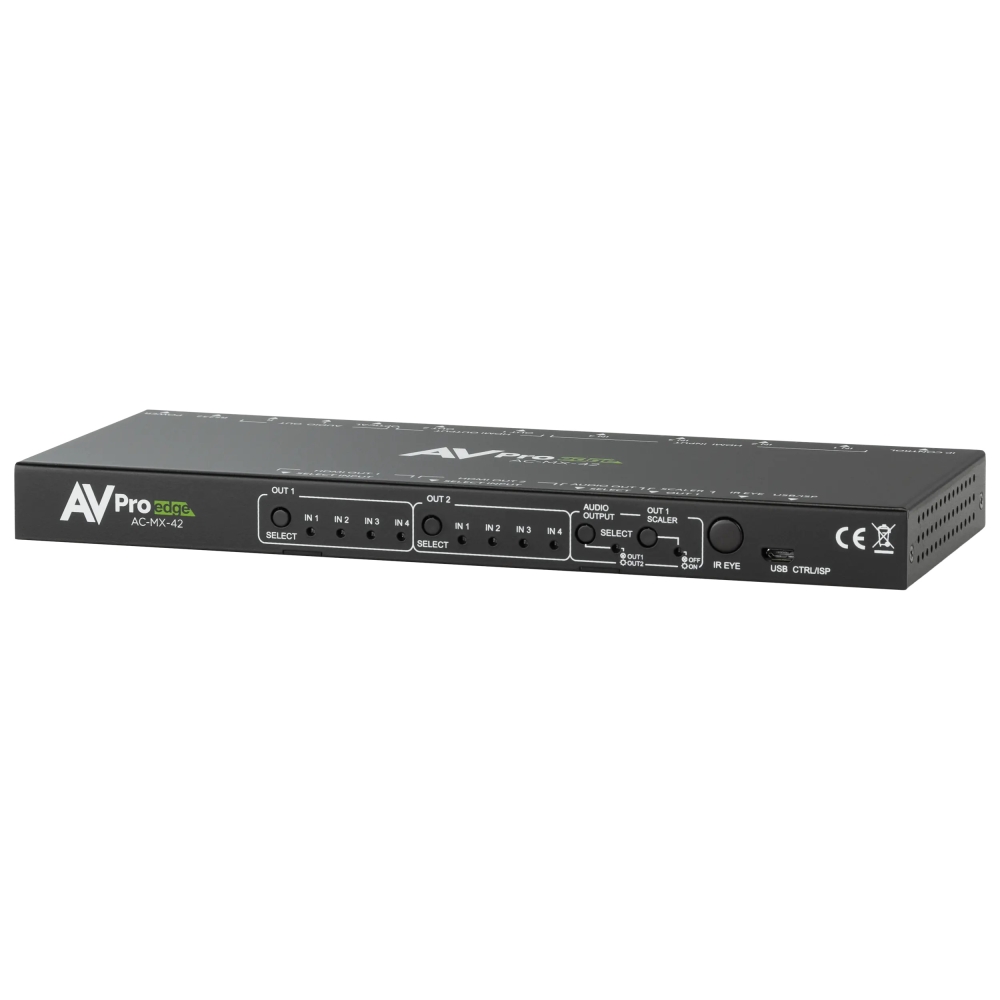

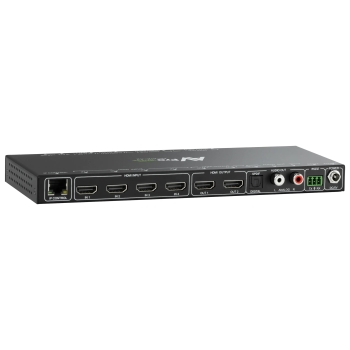

AV ProEdge AC-MX-42
AC-MX42
Der AC-MX42 ist ein echter 4 x 2 HDMI-Matrix-Switch. Er unterstützt dabei HDMI 2.0 (a/b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit diesem Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays geroutet werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust auch über längere HDMI-Kabel übertragen werden kann.
Die automatische Umschaltung macht dieses Gerät zu einer idealen, erschwinglichen Komponente für jedes Konferenzraumsystem. Ideal für das Einspeisen eines Videosignals in einen Videokonferenz-Codec mit einem kleinen Setup.
Dieses Gerät ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Der AC-MX42 ist ein echter 4 x 2 HDMI-Matrix-Switch. Er unterstützt dabei HDMI 2.0 (a/b), HDCP 2.2, bis zu 4K Videoauflösung und mit bis zu 18 Gbps Bandbreite. Mit diesem Switch können beliebige Quellen (Blu-ray, UHD Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf einem der angeschlossenen Displays geroutet werden. Diese Matrix gleicht bei Bedarf den Ausgang aus und verstärkt ihn, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust auch über längere HDMI-Kabel übertragen werden kann.
Die automatische Umschaltung macht dieses Gerät zu einer idealen, erschwinglichen Komponente für jedes Konferenzraumsystem. Ideal für das Einspeisen eines Videosignals in einen Videokonferenz-Codec mit einem kleinen Setup.
Dieses Gerät ist prädestiniert für digitale Unterhaltungszentren, HDTV-Einzelhandel, Show-Sites, Rechenzentren, Schulen, Konferenz- und Schulungszentren und vielen anderen Applikationen!
Produktübersicht:
- HDMI 2.0 (a/b)
- 18 Gbps Bandbreiten-Unterstützung
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- 4K - 1.080 p Down-Skalierung nur auf Ausgang #1
- IR-, RS232- und LAN-Steuer-Optionen
- Digitaler TOSLINK Audio-Ausgang (7 Ch. PCM, DD, DTS)
- symmetrischer Analog-Audio-Ausgang (2 Ch. PCM)
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern
- 10 Jahre Garantie
Lieferumfang:
- AC-MX-42 (Matrixschalter)
- 5V/2A verriegelbares Netzteil
- 1 x IR-Fernbedienung
- 1 x 3-poliger Anschluss (für RS232)
- 2 x Montagehalterungen
Was ist eine Matrixmixer?
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
Was ist EDID?
EDID steht für Extended Display Identification Data und ist eine Datenstruktur/-satz, den beispielsweise ein Display an einen Zuspieler (DVD-Player, Blur-ray-Player, etc.) sendet und ihn damit mitteilt, welche Auflösung und Bildwiederholfrequenz es in der Lage ist, wiederzugeben. Das EDID-Management ist ein Dienstprogramm, mit dem der Nutzer die Funktionen von Displays (oder andere Anzeigengeräte) wie Unterstützung von Videoraten, Farbraum, Chroma-Sampling, Farbtiefe, Audiofunktionen oder auch das Videoformat verwalten kann.
CrestronQSC
Technische Daten:
Typ: 4 x 2 HDMI-Matrix-Switcher mit 18 Gbps-Unterstützung
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision, HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: folgt dem Ausgang (auswählbar)
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4) Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR-Window
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert) IR-Rx: nur Window (Fernsteuerung inkl.)
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V 4A (Ausgang)
Abmessungen: 20,5 x 94 x 232,98 mm (H x T x B)
Gewicht: 0,9 kg
Lieferumfang: AC-MX42-AUHD (Matrix), Bedienungsanleitung, 5 V/2 A Netzteil, 1 x IR Remote Control, 1 x 3 Pin Termin-Anschluss (RS232), Rack-Montage-Ohren
Typ: 4 x 2 HDMI-Matrix-Switcher mit 18 Gbps-Unterstützung
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, Dolby Vision, HLG
Color Space: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
unterstützte Audioformate (extrahiert TOSLINK): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, Dolby Digital Plus, DTS-HD Master Audio
unterstützte Audioformate (extrahiert 2 Ch.-Port): PCM 2 Ch.
Audio-Extraktion: folgt dem Ausgang (auswählbar)
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4) Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR-Window
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: TOSLINK (digital, extrahiert), 5 Pin Terminal-Block (L/R analog, symmetrisch, extrahiert) IR-Rx: nur Window (Fernsteuerung inkl.)
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 5V 4A (Ausgang)
Abmessungen: 20,5 x 94 x 232,98 mm (H x T x B)
Gewicht: 0,9 kg
Lieferumfang: AC-MX42-AUHD (Matrix), Bedienungsanleitung, 5 V/2 A Netzteil, 1 x IR Remote Control, 1 x 3 Pin Termin-Anschluss (RS232), Rack-Montage-Ohren
AVPro Edge AC-MX-42 // Trius-Artikelnummer: 89.04.00
4K, HDR und 18Gbps unterstützende 4x2 HDMI Matrix
Der AC-MX-42 ist ein 4x2 HDMI-Matrixswitch. Er unterstützt HDMI 2.0(a/b), HDCP 2.3, bis zu 4K Videoauflösung und bis zu 18Gbps Bandbreite. Mit diesem Matrix Switcher können bis zu vier beliebige Quellen (Blu-ray, Satellitenempfänger, Spielkonsolen, PCs usw.) auf bis zu zwei angeschlossenen Displays angezeigt werden. Darüber hinaus wird das Ausgangssignal entzerrt und verstärkt, um sicherzustellen, dass das HDMI-Signal ohne Qualitätsverlust über lange HDMI-Kabel übertragen werden kann.
Hersteller: AVPro Edge
Modell: AC-MX-42
Eigenschaften in der Übersicht:
- HDMI 2.0(a/b)
- 18 Gbit/s Bandbreitenunterstützung
- 4K60 4:4:4 Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- HDCP 2.3 (und alle früheren unterstützten Versionen)
- 4K > 1080p Downscaler (Out 1)
- Perfect AVR Bypass liefert 18 Gbit/s zum Display und unkomprimiertes Audio zum AVR
- Erweiterte EDID-Verwaltung
- IR-, RS-232- und LAN-Steuerungsoptionen
- Digitaler Toslink-Ausgang (7CH PCM, DD, DTS)
- Symmetrischer Analogausgang (2CH PCM)
- Downscaling-Modus für gemischte Systeme
- Treiberunterstützung für Crestron, C4, RTI, ELAN und mehr
- Extrahiertes Audio unterstützt DD+, DTS Master Audio auf Toslink
- Extrahiertes Audio, das an Ausgang 1 oder 2 gebunden ist
Technische Daten:
Typ: 4K, HDR und 18Gbps unterstützende 4x2 HDMI Matrix;
Eingänge: 4 x HDMI, 1 x Ethernet (RJ45), RS232, DC, Micro-USB (für Updates);
Ausgänge: 2 x HDMI, 1 x Toslink-Audio, 1 x analog Audio;
unterstützt folgende Videoauflösungen: 4.096 x 2.160 @ 24/25/30 Hz (60 Hz bei 4:2:0), 3.840 x 2.160 @ 24/25/30 Hz (60 Hz bei 4:2:0), 1.080P, 1.080I, 720P, 576p, 576i, 480p, 480i, (VGA) 920 x 1.200 / 1.920 x 1.080 / 1.680 x 1.050 / 1.600 x 1.200 / 1.600 x 900 / 1.400 x 1.050 / 1.440 x 900 / 1.366 x 768 / 1.280 x 1.024 / 1.280 x 800 / 1.280 x 768 / 1.280 x 720 / 1.024 x 768 / 800 x 600 / 640 x 480 @ 60Hz;
unterstützt folgende Audioformate: pcm 2.0ch, pcm 5.1 & 7.1, dolby digital, dts 5.1, dolby digital plus, dolby trueHD, dts-hd, master audio, dolby atmos
Netzteil: DC 5 V/2 A;
Verbrauch: 7,0 W;
Gehäuseabmessungen: 20,5 x 95 x 232,98 mm;
Gewicht: 0,9 kg
