AVPro Edge AC-SC1-AUHD
AC-SC1-AUHD
Der AC-SCl-AUHD von AVPro Edge ist die ideale Lösung für AV-Integratoren, die ein Signal an eine Vielzahl von Displays mit unterschiedlichen Auflösungen verteilen müssen. AV-Integratoren werden von der Vielseitigkeit dieses Scalers profitieren, da dieser nicht nur in der Lage ist, die Skalierung zu steuern, sondern auch EDID-Probleme (einschließlich 4K-HDR-EDIDs) zu lösen, Bildverbesserungen durchführt und schließlich den Zugriff auf Audio aus dem Stream ermöglicht.
Dieser Scaler ist bereit für zukünftige Inhalte und kann so auch 18-Gbit/s-Signale verteilen. Aber wenn z.B. vereinzelt 1.080 p Displays zum Einsatz kommen, wird der AC-SC1-AUHD dafür sorgen, dass jedes Display die richtige Auflösung bekommt.
Der AC-SCl-AUHD von AVPro Edge ist die ideale Lösung für AV-Integratoren, die ein Signal an eine Vielzahl von Displays mit unterschiedlichen Auflösungen verteilen müssen. AV-Integratoren werden von der Vielseitigkeit dieses Scalers profitieren, da dieser nicht nur in der Lage ist, die Skalierung zu steuern, sondern auch EDID-Probleme (einschließlich 4K-HDR-EDIDs) zu lösen, Bildverbesserungen durchführt und schließlich den Zugriff auf Audio aus dem Stream ermöglicht.
Dieser Scaler ist bereit für zukünftige Inhalte und kann so auch 18-Gbit/s-Signale verteilen. Aber wenn z.B. vereinzelt 1.080 p Displays zum Einsatz kommen, wird der AC-SC1-AUHD dafür sorgen, dass jedes Display die richtige Auflösung bekommt.
Produkteigenschaften
- HDMI 2.0a mit HDR und HDCP 2.2
- 4K -> 1.080 p Down-Skalierung
- 1.080 p - 4K Up-Skalierung
- Plug & Play Auto Scaling und EDID
- 16 EDID-Optionen (inkl. Auto und HDR EDID-Optionen)
- Custom User EDID-Optionen
- L/R Audio De-embedding (nur PCM, kein Downmix)
- Bildverbesserungs-Schaltung

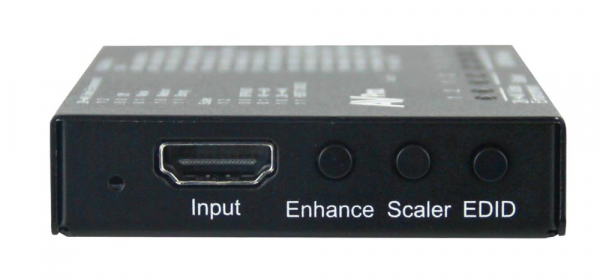

- Einfach zu konfigurieren und nutzen – 3-Tasten-Operation
- 10 Jahre Garantie
Technische Daten:
Typ: 18 Gbps Up-/Down-Scaler, EDID-Manager, Audio De-embedder und Image Enhancer
HDMI-Eingänge: 1
HDMI-Ausgänge: 1
HDMI-Version: bis zu HDMI 2.0 (a)
HDCP-Versionen: bis zu 2.2 und frühere Versionen
unterstützte Video-Formate: 4K60 (alle bis rauf zu 4:4:4), 4K30, 1.080 p, 1.080 i, 720 p, 576 p, 480 p, 576 i, 480 i
Signalrate: 10,2 Gbps
HDR-Unterstützung: HDR 10 (mit EDID)
Skalierung: Bypass, HDBT-Kompatibilität (9G), 4K, 2K
unterstützte Audioformate: PCM 2 Ch., LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS-X über HDMI
Audio Extraktion: L/R PCM (2 Ch., kein Downmix)
Bildverbesserung: Off, Weak, Moderate, Strong (upscaling nur bis 4K)
EDID Management: SDR und HDR Presets bis zu 18G (4K 4:4:4), Custom EDIDs, EDID Copy/Emulate
HDMI Ein/Ausgangs-Distanz: 15 m HD und Full 4K
Steuerung: Mini USB
Spannungsversorgung: 5V/1A
Verbrauch: 5 W max.
Lieferumfang: AC-SC1-AUHD (Scaler), Bedienungsanleitung, Netzteil, Mini USB Kabel, Montage-Ohren
Typ: 18 Gbps Up-/Down-Scaler, EDID-Manager, Audio De-embedder und Image Enhancer
HDMI-Eingänge: 1
HDMI-Ausgänge: 1
HDMI-Version: bis zu HDMI 2.0 (a)
HDCP-Versionen: bis zu 2.2 und frühere Versionen
unterstützte Video-Formate: 4K60 (alle bis rauf zu 4:4:4), 4K30, 1.080 p, 1.080 i, 720 p, 576 p, 480 p, 576 i, 480 i
Signalrate: 10,2 Gbps
HDR-Unterstützung: HDR 10 (mit EDID)
Skalierung: Bypass, HDBT-Kompatibilität (9G), 4K, 2K
unterstützte Audioformate: PCM 2 Ch., LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS-X über HDMI
Audio Extraktion: L/R PCM (2 Ch., kein Downmix)
Bildverbesserung: Off, Weak, Moderate, Strong (upscaling nur bis 4K)
EDID Management: SDR und HDR Presets bis zu 18G (4K 4:4:4), Custom EDIDs, EDID Copy/Emulate
HDMI Ein/Ausgangs-Distanz: 15 m HD und Full 4K
Steuerung: Mini USB
Spannungsversorgung: 5V/1A
Verbrauch: 5 W max.
Lieferumfang: AC-SC1-AUHD (Scaler), Bedienungsanleitung, Netzteil, Mini USB Kabel, Montage-Ohren
VOB/C- und DIN 18299‑konforme Ausschreibungstext AVPro Edge AC‑SC1‑AUHD (Scaler, EDID-Manager & Audio-De-Embedder):
1. Allgemeines
Lieferung, montagefertige Integration und betriebsbereite Inbetriebnahme eines HDMI-Scalers mit Up-/Downscaling, integrierter EDID-Verwaltung und Audio-Ausgangsfunktion.
2. Hersteller & Typ
Hersteller: AVPro Edge
Modell: AC‑SC1‑AUHD (18 Gbps HDMI-Up/Down Scaler mit EDID-Manager und L/R Audio-De-Embedder)
3. Technische Leistungsbeschreibung
3.1 Video-Skalierung & Bildverarbeitung
3.2 EDID-Management
3.3 Audio-Extraktion
L/R PCM Audio-Ausgang (analog über 3,5 mm Klinke), kein Downmix
4. Schnittstellen & Steuerung
5. Betrieb & Umwelt
6. Abmessungen & Gewicht
Kompaktes Gehäuse: ca. 95 × 17 × 67 mm, Gehäusefarben schwarz, Gewicht ca. 0,18 kg
7. Stromversorgung & Verbrauch
8. Lieferumfang
Gerät AC‑SC1‑AUHD
Netzteil 5 V/1 A, USB‑Mini-Kabel
Rack-Montage-Ohren, Kurzanleitung
9. Garantie & Konformität
1. Allgemeines
Lieferung, montagefertige Integration und betriebsbereite Inbetriebnahme eines HDMI-Scalers mit Up-/Downscaling, integrierter EDID-Verwaltung und Audio-Ausgangsfunktion.
2. Hersteller & Typ
Hersteller: AVPro Edge
Modell: AC‑SC1‑AUHD (18 Gbps HDMI-Up/Down Scaler mit EDID-Manager und L/R Audio-De-Embedder)
3. Technische Leistungsbeschreibung
3.1 Video-Skalierung & Bildverarbeitung
- HDMI 2.0a (18 Gbps) + HDR + HDCP 2.2
- Automatisches Downscaling von 4K auf 1080p, Upscaling von 1080p auf 4K
- Integrierte Bildverbesserung für hochwertige Darstellung älterer Formate
3.2 EDID-Management
- Umfangreiche EDID-Verwaltung mit 16 vorkonfigurierten EDIDs, Nutzer-EDID und automatischer Scaling-Anpassung
- HDBT‑C-Modus zum automatischen Reduzieren von HDMI-Signalbandbreite auf 9 Gbps für längere Signalübertragung über HDBaseT-Kabel
3.3 Audio-Extraktion
L/R PCM Audio-Ausgang (analog über 3,5 mm Klinke), kein Downmix
4. Schnittstellen & Steuerung
- 1× HDMI Input / 2× HDMI Outputs
- 1× analoger 3,5 mm Audio-Out
- Bedienung über 3-Tasten-Frontpanel, USB‑Mini zur Firmware‑Updates
5. Betrieb & Umwelt
- Unterstützung von 4K60 4:4:4, 120 fps, HDR10 / HDR10+ / Dolby Vision / HLG, Farbtiefe bis 16 Bit (1080p), Chroma 4:4:4/4:2:2/4:2:0
- HDMI-Reichweite bei 48 Gbps bis ca. 4 m (Kupfer) oder bis 100 m (Active Optical Cable)
- Temperatur: –5 °C bis +51 °C, Lagerung: –20 °C bis +60 °C, Luftfeuchte 5–90 % nicht kondensierend
6. Abmessungen & Gewicht
Kompaktes Gehäuse: ca. 95 × 17 × 67 mm, Gehäusefarben schwarz, Gewicht ca. 0,18 kg
7. Stromversorgung & Verbrauch
- Netzteil: AC 100–240 V → DC 5 V/1 A, Versorgung über USB‑C
- Max. Leistungsaufnahme: ca. 2,5 W
8. Lieferumfang
Gerät AC‑SC1‑AUHD
Netzteil 5 V/1 A, USB‑Mini-Kabel
Rack-Montage-Ohren, Kurzanleitung
9. Garantie & Konformität
- Hersteller-Garantie: 10 Jahre
- Konformität: CE / RoHS, HDMI 2.0 + HDCP 2.2, zukünftige 8K-Fähigkeit (40 Gbps FRL 5)
AVPro Global Holdings, LLC • 222 E 52nd St N • US-57104 Sioux Falls, SD • Ryan Kabacinski, rkabacinski@avglobal.com
