DemoPad Centro-8M
DemoPad Centro-8M

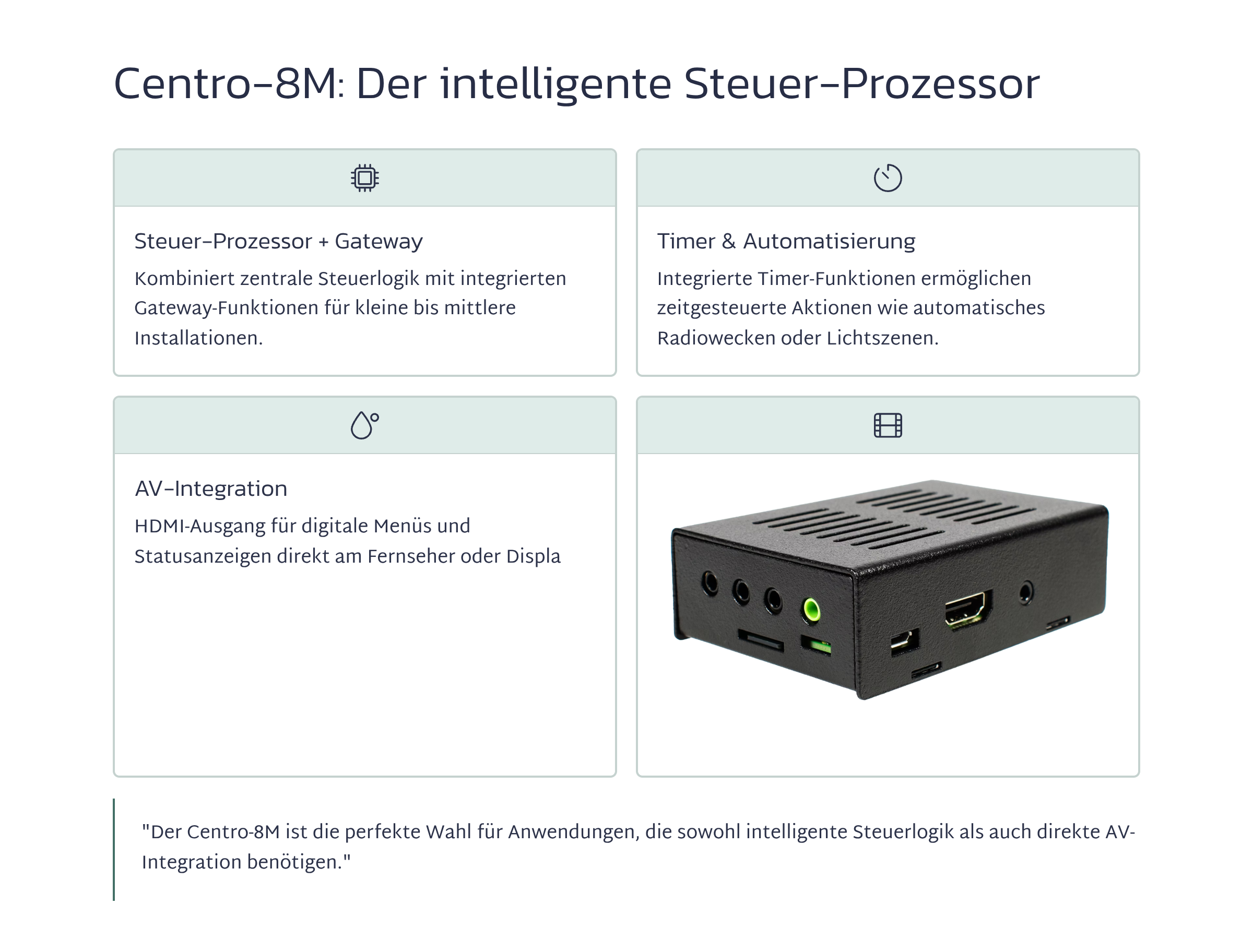

Der Centro-8M ist der leistungsstarker Zentralprozessor für die Kommunikation zwischen Smartphones und Tablets, auf denen Apps ausgeführt werden. Er kann so konfiguriert werden, dass alle Befehle über das Centro-8M geleitet werden, sodass Rückmeldungen ausgegeben werden können. Wenn also ein App-Controller eine Aktion auslöst, werden alle anderen verbundenen Controller aktualisiert.
Es können Makros in das Programm geschrieben werden, um mehrere Befehle auslösen zu können. Sende beispielsweise einen Befehl zum Einschalten eines Video-Displays inkl. Receivers, warte ein/zwei Sekunden und wechsel dann den Kanal oder den HDMI-Eingang.

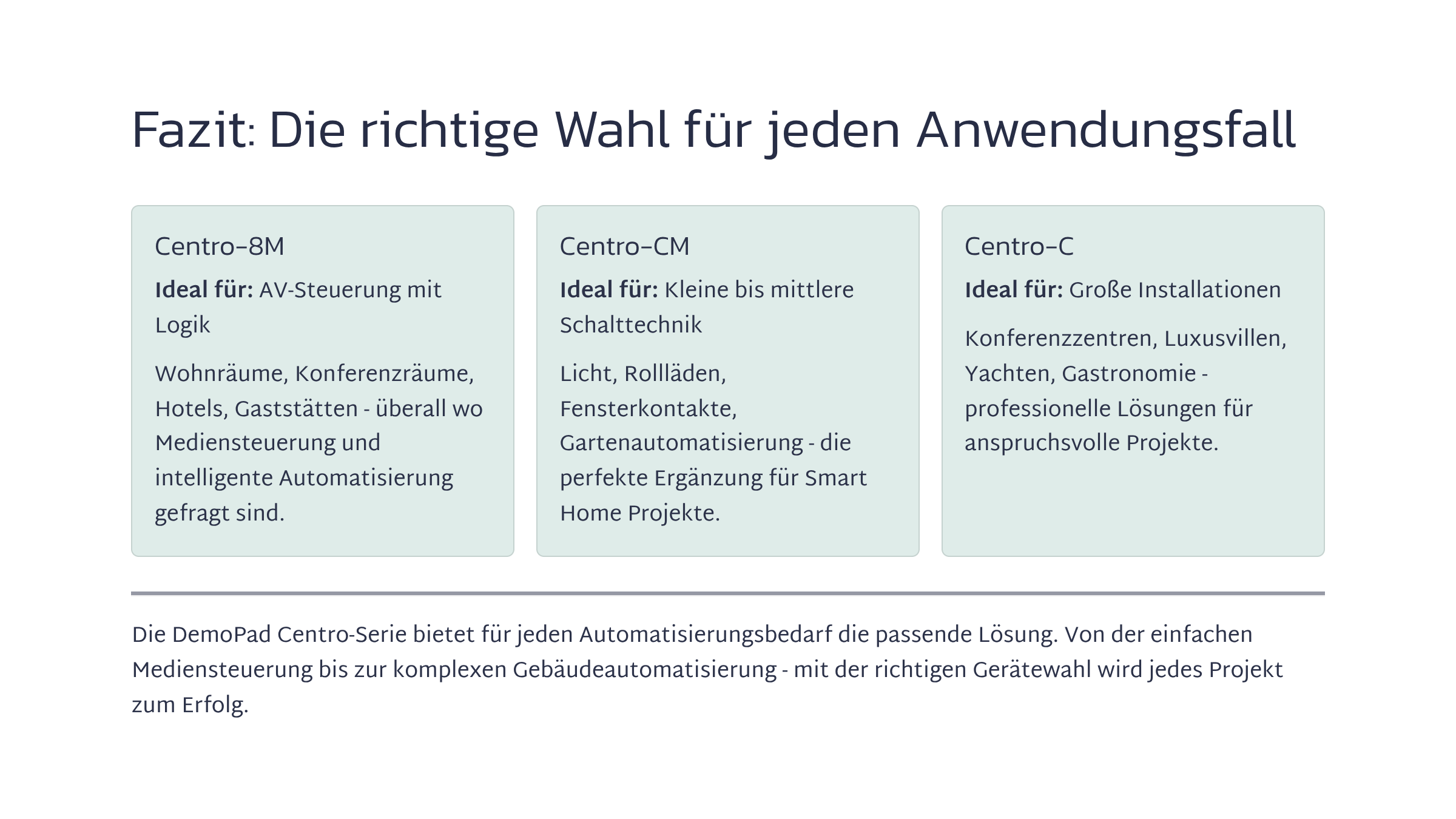

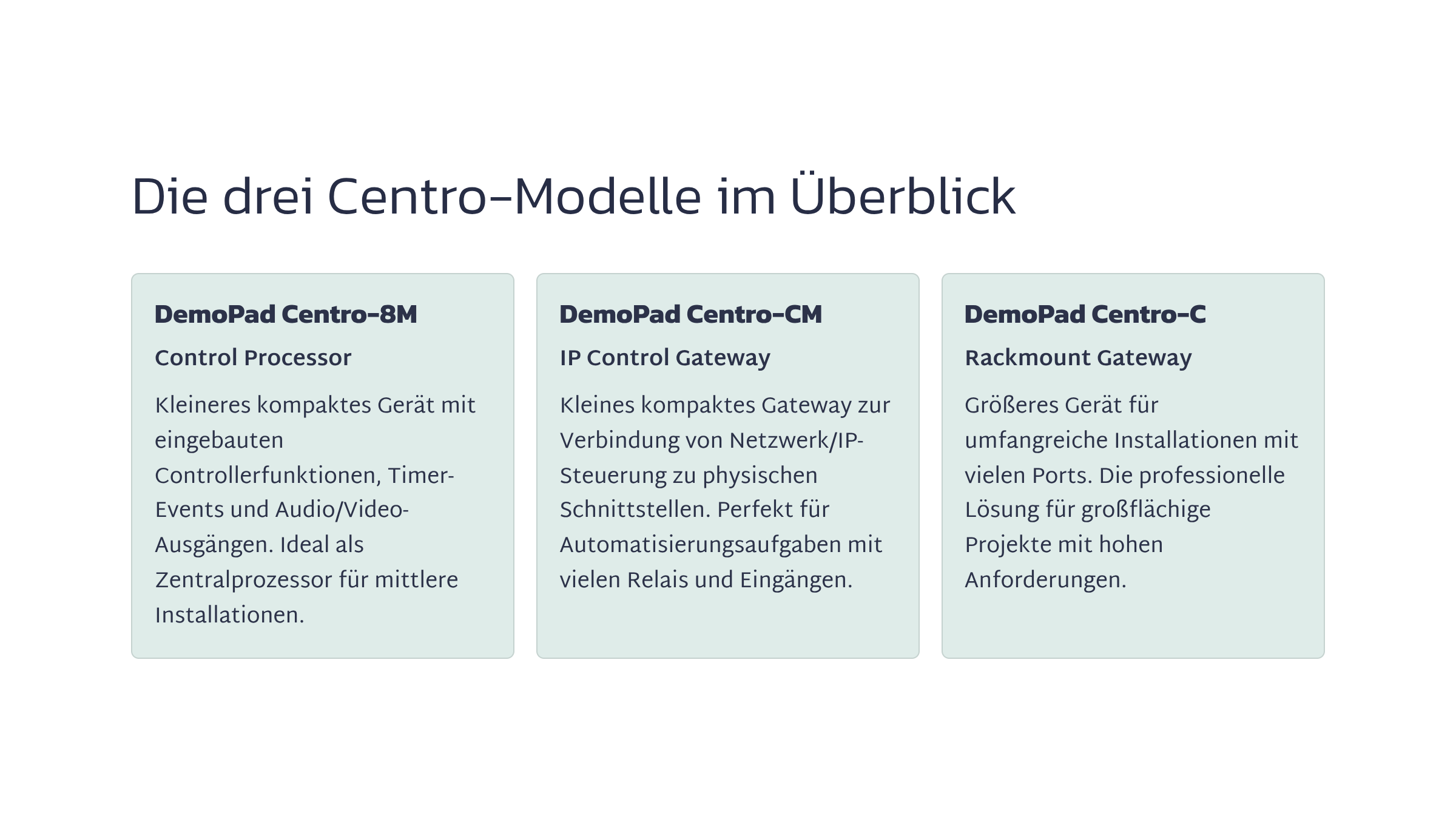

Das Centro-8M kann als eigenständiges Gerät verwendet oder mit dem Centro-CM oder Centro-C gekoppelt werden, um seine Reichweite zu vergrößern.
Der Centro-8M-Prozessor verfügt über 3x Infrarot-Ausgänge, 1x Infrarot-Eingang sowie über ein optionales RS232-Kabel, das die Kommunikation mit Nicht-IP-Geräten ermöglicht, und verfügt außerdem über eine astronomische Zeituhr für geplante Ereignisse. Er ist außerdem in der Lage, eigene IP-Verbindungen zu anderen Geräten aufzubauen, um diese unabhängig zu steuern. So kann auch eine Standard-Infrarot-Fernbedienung verwendet werden, um Aktionen innerhalb des Centro-8M auszulösen. Neben den IR-In/Outs verfügt das Gerät über einen HDMI-Anschluss und zwei USB 2.0-Stereoausgänge.
Die kompakte Größe des Centro-8M - er ist in etwa so "klein" wie eine Zigarettenschachtel - macht ihn ideal für die Platzierung hinter einem Display oder überall dort, wo der Platz sehr begrenzt ist.
Wann ist ein DemoPad Centro-8M unverzichtbar?
Nach einem Test im Inside CI-Magazin erhielt das komplette DemoPad-Produktportfolio bestehend aus Hard- und Software-Komponenten folgendes Urteil:
"Wenn es um den Einsatz in der Praxis geht, fand ich die DemoPad-Software einfach zu bedienen. Mit einer Einzelraumsteuerung, beispielsweise einem Kinoraum, können Sie sehr schnell einsatzbereit sein. Das heißt aber nicht, dass das System nicht auch komplexere Steuerungen bewältigen kann. Wenn Sie tiefer in die Software eintauchen, werden Sie überrascht sein, wie leistungsfähig dieses System ist. Ich habe es in unserem Demoraum angeschlossen, um einen Samsung-TV mit Apple TV-Streamer und Yamaha-Verstärker zu betreiben, und innerhalb von 30 Minuten nach der Einrichtung lief alles reibungslos.
Nachdem ich mein Programm auf ein iPad heruntergeladen hatte, waren die Bilder wirklich scharf und sauber, und die Möglichkeit, alles, was Sie auf dem Bildschirm sehen, anzupassen, ist ein sehr leistungsstarkes Werkzeug. Passend zum gewohnten Benutzererlebnis von iPads und iPhones wird die Slider- und Gestensteuerung unterstützt. Sie können auch vorgefertigte Vorlagen herunterladen, um die meisten potenziellen Situationen abzudecken.
Vor diesem Hintergrund bewerten wir DemoPad als Fünf-Sterne-Steuerungslösung. Es gibt andere Systeme, die über mehr Steuerungsschnittstellen verfügen, einschließlich Fernbedienungen und dedizierter Touchscreens, aber als Installateur ist DemoPad durchaus einen Blick wert, nicht zuletzt, weil die Kosten für die Produkte zum Zusammenstellen Ihres Systems sehr vernünftig sind. Wenn es um Preis und Leistung geht, bietet DemoPad die richtige Balance."
Der Centro-8M ist der leistungsstarker Zentralprozessor für die Kommunikation zwischen Smartphones und Tablets, auf denen Apps ausgeführt werden. Er kann so konfiguriert werden, dass alle Befehle über das Centro-8M geleitet werden, sodass Rückmeldungen ausgegeben werden können. Wenn also ein App-Controller eine Aktion auslöst, werden alle anderen verbundenen Controller aktualisiert.
Es können Makros in das Programm geschrieben werden, um mehrere Befehle auslösen zu können. Sende beispielsweise einen Befehl zum Einschalten eines Video-Displays inkl. Receivers, warte ein/zwei Sekunden und wechsel dann den Kanal oder den HDMI-Eingang.
Das Centro-8M kann als eigenständiges Gerät verwendet oder mit dem Centro-CM oder Centro-C gekoppelt werden, um seine Reichweite zu vergrößern.
Der Centro-8M-Prozessor verfügt über 3x Infrarot-Ausgänge, 1x Infrarot-Eingang sowie über ein optionales RS232-Kabel, das die Kommunikation mit Nicht-IP-Geräten ermöglicht, und verfügt außerdem über eine astronomische Zeituhr für geplante Ereignisse. Er ist außerdem in der Lage, eigene IP-Verbindungen zu anderen Geräten aufzubauen, um diese unabhängig zu steuern. So kann auch eine Standard-Infrarot-Fernbedienung verwendet werden, um Aktionen innerhalb des Centro-8M auszulösen. Neben den IR-In/Outs verfügt das Gerät über einen HDMI-Anschluss und zwei USB 2.0-Stereoausgänge.
Die kompakte Größe des Centro-8M - er ist in etwa so "klein" wie eine Zigarettenschachtel - macht ihn ideal für die Platzierung hinter einem Display oder überall dort, wo der Platz sehr begrenzt ist.
Wann ist ein DemoPad Centro-8M unverzichtbar?
- wenn zeitgesteuerte Aktionen/Makros ausgeführt werden müssen
- wenn ein HDMI-Port benötigt wird
- wenn mehrere App-Geräte zum Einsatz kommen - der Centro-8M synchronsiert alle Komponenten
- wenn Geräte zum Einsatz kommen, die nur eine einzige Client-Verbindung zulassen aber mehrere Apps verwendet werden sollen
- wenn automatisierte Aufgaben erledigt werden müssen z.B. Feedbacks von einem Matrixmischer/Verstärkern verarbeiten
- um die Eingangs-Ports eines Centro-C bzw. Centro-CM effektiv nutzen zu können - beispielsweise wenn Eingang #1 ausgelöst wird und daraus ein resultierender IP-Befehl gesendet werden soll (ohne Centro 8-M können die Eingänge vom Centro-C und Centro-CM nur zur Anzeige ihres Status verwendet werden)
Nach einem Test im Inside CI-Magazin erhielt das komplette DemoPad-Produktportfolio bestehend aus Hard- und Software-Komponenten folgendes Urteil:
"Wenn es um den Einsatz in der Praxis geht, fand ich die DemoPad-Software einfach zu bedienen. Mit einer Einzelraumsteuerung, beispielsweise einem Kinoraum, können Sie sehr schnell einsatzbereit sein. Das heißt aber nicht, dass das System nicht auch komplexere Steuerungen bewältigen kann. Wenn Sie tiefer in die Software eintauchen, werden Sie überrascht sein, wie leistungsfähig dieses System ist. Ich habe es in unserem Demoraum angeschlossen, um einen Samsung-TV mit Apple TV-Streamer und Yamaha-Verstärker zu betreiben, und innerhalb von 30 Minuten nach der Einrichtung lief alles reibungslos.
Nachdem ich mein Programm auf ein iPad heruntergeladen hatte, waren die Bilder wirklich scharf und sauber, und die Möglichkeit, alles, was Sie auf dem Bildschirm sehen, anzupassen, ist ein sehr leistungsstarkes Werkzeug. Passend zum gewohnten Benutzererlebnis von iPads und iPhones wird die Slider- und Gestensteuerung unterstützt. Sie können auch vorgefertigte Vorlagen herunterladen, um die meisten potenziellen Situationen abzudecken.
Vor diesem Hintergrund bewerten wir DemoPad als Fünf-Sterne-Steuerungslösung. Es gibt andere Systeme, die über mehr Steuerungsschnittstellen verfügen, einschließlich Fernbedienungen und dedizierter Touchscreens, aber als Installateur ist DemoPad durchaus einen Blick wert, nicht zuletzt, weil die Kosten für die Produkte zum Zusammenstellen Ihres Systems sehr vernünftig sind. Wenn es um Preis und Leistung geht, bietet DemoPad die richtige Balance."
Produkteigenschaften:
- Umfangreiche Steuerungsmöglichkeiten - kompatibel zu 2-Wege-LIRC und bietet IR-, RS232- und IP-Steuerung, konfigurierbar für eine Vielzahl von Geräten
- Konfigurierbare Timer-Ereignisse - nutze dazu den integrierten Timer, um Ereignisse zu planen und Befehle zu steuern – der eigenen Fantasie sind keine Grenzen gesetzt
- Audio- und Videoausgänge - Steuer Audio- und Videoausgänge für Digital Signage oder die Bereitstellung von Inhalten
- Integrierter Webserver - bleibe mit kabelgebundener/drahtloser Konnektivität und einem integrierten Webserver in Verbindung
- Kommuniziere mit über 20 Client-Geräten über das IP-Netzwerk
- Für benutzerdefinierte Systemfunktionen verwende eine Standard-IR-Fernbedienung
- Programmierbarer Audio-/Videoausgang für die Medienwiedergabe
- Speicher Systeminformationen zentral
- 2-Wege-Feedback für IP- und RS-232-Geräte – kann so dem Nutzer über einen grafischen Schieberegler für die Lautstärke oder Eingabe auf einer Matrix entsprechendes Feedback geben
- Fernverwaltung von Projekten – nehme Änderungen für einen Kunden vor und aktualisiere sie über die App-Einstellungen, lade ein neues Projekt durch das Scannen eines QR-Codes herunter
- Vollständig anpassbare Benutzeroberfläche. Wähle die gewünschte Grafik aus.
- Verwende den digitalen Eingang, um Ereignisse von einem PIR auszulösen und Lichter automatisch ein- und auszuschalten, wenn das Alarmsystem aktiviert oder deaktiviert ist
- Verwende die IR-Codes der globalen Cache-Datenbank, die als TXT-Datei gespeichert sind
- Einfach zu erstellende Steuerungsmakros
- Kontrolle von Geräten durch Dritte
- Keine Gerätebeschränkung für IP-Geräte
- Kostenlose App-Anwendung
AV-System für einen Camping-Platz
AV-System mit 2 Zonen und IR-Steuerung
AV-Technik für Gaststätte mit Kegelbahn
Beschallung einer Moschee
Hotel-Lobby mit drei AV-Zonen
IR-Passthrough mit Extender-Kit
AV-System mit 2 Zonen und IR-Steuerung
AV-Technik für Gaststätte mit Kegelbahn
Beschallung einer Moschee
Hotel-Lobby mit drei AV-Zonen
IR-Passthrough mit Extender-Kit
Lieferumfang
- 1x DemoPad Centro-8M
- 1x Steckernetzteil
- 3x IR-Verbindungskabel Out mit 3,5 mm Stereoklinke auf IR-Sensor inkl. Klebepad
- 1x IR-Verbindungskabel In mit 3,5 mm Stereoklinke auf IR-Empfangssensor
- 1x User-Manual (EN)
Wo muss ich die Device Files ablegen, damit Sie mir in der Oberfläche angezeigt werden?
Wenn Du den "DemoPad Designer" heruntergeladen hast, dann wird automatisch ein Ordner hinterlegt, wo das Programm drauf zugreifen kann.
Wenn du den Treiber heruntergeladen hast, dann kannst du diesen unter dem folgenden Pfad ablegen: Dieser PC -> OS (C:) (passendes Laufwerk wählen) -> Benutzer -> Öffentlich -> Öffentliche Dokumente -> DemoPad Ressources --> Devices
Dort kannst du nicht nur deine "Device Files" ablegen, sondern auch selbst erstellte Background Images, Building Blocks, Sounds etc.
Nach dem Neustart des "DemoPad Designers" werden die Geräte wie folgt angezeigt:
TRIUS Bilbiothek nach Marken sortiert:
Josawa
- IPK1HE / IPK1HD (23.20.41 / 23.20.42)
- Josawa PTZ Kameras (Alle)
- MUH44E (23.20.11)
- MUK88A-N (GEN.2) (23.20.27)
zusätzlich gibt es Treiber für folgende Hersteller:
- HDL
- Rako
- Lutron Homeworks
- Crestron
- Eatons iLight
- Futronix
- Clipsal C-Bus
- Systemline 6
- Legrand MyHome
- Art-Net
- Speakercraft
- Nuvo Concerto
- Heatmiser Neo (benötigt Centro-8M)
- Texecom Elite (benötigt Centro-8M)
Bei Fragen, bitte fragen!
Wir arbeiten stetig daran, weitere Treiber zu schreiben und die Liste dementsprechend zu erweitern!
Technische Daten:
Kommunikation und Kontrolle
Leistung
Umwelt
Dimensionen und Gewicht
Regulatorisch
Anschlüsse
Kommunikation und Kontrolle
- IR: 3x IR TX, 3,5 mm Mini Mono-Klinke
- RS-232: 2x RS-232, 9-polige DB9-Buchse
- Ethernet: 1x LAN, 8-polige RJ-45-Buchse
- Drahtlose Konnektivität: 2,4 GHz und 5 GHz IEEE 802.11.b/g/n/ac WLAN | Bluetooth 4.2
- Uhr: Echtzeituhr (astronomisch)
- Prozessor: Broadcom BCM2837B0, Cortex-A53 64Bit SoC @1,4GHz
- Speicher: 1 GB LPDDR2 SDRAM
- Sonstiges: 4x USB 2.0 A | 1x 3,5-mm-Stereo-Klinken-Audioausgang | 1x HDMI-Ausgang
Leistung
- Netzteil: 5V DC 2,5A
- Maximaler Stromverbrauch: 12,5 W
Umwelt
- Betriebstemperatur: 0 bis + 45 °C, 10 % bis 90 %, nicht kondensierend
- Lagertemperatur: -20 bis +70 °C, 10 % bis 90 %, nicht kondensierend
- Maximale BTU: 42,65 BTU/h
Dimensionen und Gewicht
- Rack-HE: 1HE
- Höhe: 280 mm
- Breite: 910 mm
- Tiefe: 600 mm
- Gewicht 0,19 kg
Regulatorisch
- Sicherheit und Emissionen: CE | FCC | RoHS
Anschlüsse

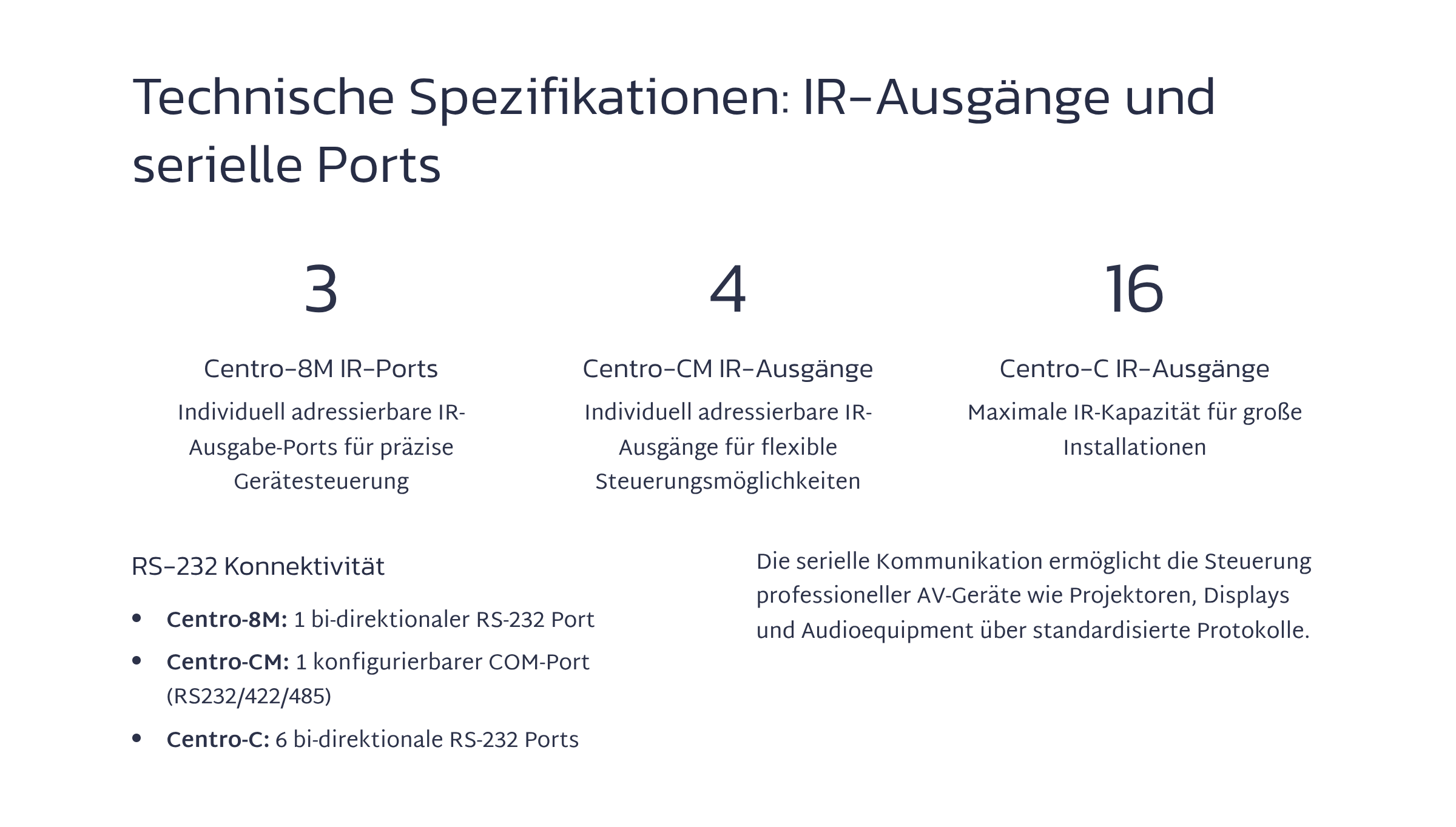

- 3x individuell adressierbare IR-Ports
- 1x Bidirektionaler COM Port (RS232, RS422, RS485)
- 1x IR Eingang
- 1x HDMI Ausgang
- 1x 3,5mm Audio Ausgang
- 4x USB Ports
- 1x Ethernet LAN Port
VOB/C- und DIN 18299-konformer Ausschreibungstext für DemoPad Centro 8M Mediensteuerporzessor:
1. Objekt / Leistung
Lieferung und Inbetriebnahme eines DemoPad Centro 8M IP‑Mediensteuerprozessors mit IR, RS232, IP‑Steuerung und HDMI‑Audio‑Ausgabe.
2. Technische Beschreibung
2.1 DemoPad Centro 8M
- Gerätetyp: IP-basierter Control Processor mit integriertem Webserver, Ethernet‑LAN und dualband‑WLAN (2,4/5 GHz IEEE 802.11b/g/n/ac)
- Steuerung und Automatisierung:
- Steuerung über IP, 3 adressierbare IR-Ausgänge, 1 IR-Eingang, bidirektionaler RS‑232‑Port, Timer‑Events („Astro‑Timer“)
- Integration von Audio/Video-Steuerung, z. B. HDMI- und 3,5 mm-Audiowiedergabe
- Kostenlos steuerbare App (CentroControl), anpassbare Benutzeroberfläche über DemoPad Control App
- Netzwerk & Anschlüsse:
- 1× RJ45 Ethernet, WLAN 2,4 / 5 GHz
- 3× IR-Ausgänge, 1× IR-Eingang, 1× RS‑232‑Dual‑Port (bidirektional)
- 1× HDMI-Ausgang, 1× 3,5mm Audio-Out, 4× USB 2.0
- Funktionalität:
- Steuerung von ≥20 IP-Geräten im Netzwerk
- Automatisierung über Timer (z. B. Sonnenuntergang, Wochentage)
- Zeitschaltbetrieb und A/V-Steuerung wie Signage-Playback
- Mechanische Daten & Stromversorgung:
- Kompaktes Gehäuse (unter 1 Rack‑Unit), ca. 0,19 kg Gewicht
- Stromversorgung: 5 V DC 2,5 A, max. Leistungsaufnahme ca. 12,5 W (~42 BTU/h)
- Klimabedingungen:
- Betriebstemperatur: ca. 0 °C bis +45 °C, 10–90 % rel. Luftfeuchte, nicht kondensierend
- Konformität: CE‑, FCC‑ und RoHS‑zertifiziert
3. VOB/C & DIN 18299 Anforderungen
Technische Lieferbedingungen: Angaben zu Funktion, Anschlüssen, Leistung und Klimabereich je Herstellerbindend
- Material und Ausführung: Gehäuse robust, zur platzsparenden Montage (unter 1 RU) geeignet
- Elektrische Infrastruktur:
- Stromversorgung über 5 V‑DC‑Netzteil
- Ethernet-Konnektivität über LAN oder WLAN
- Systemintegration:
- Einbindung in IP-, IR-/RS‑232‑Netzwerk; HDMI‑Signalführung optional
- Nutzbarkeit als zentrale Steuereinheit für A/V- und Signage-Anwendungen
- Inbetriebnahme:
- Installation LAN/WLAN, Webserver-Zugriff, App‑Konfiguration (Timer, IR/RS‑232, HDMI/Audiosteuerung)
- Test aller Ausgänge (IR, RS‑232, HDMI, Audio, IP-Steuerung)
- Dokumentation:
- Übergabe von Datenblatt, Konformitätserklärungen (CE, FCC, RoHS), Installations- und Bedienanleitung
- Garantie: Sofern angegeben, mindestens 1 Jahr ab Inbetriebnahme (Herstellerbedingung)
- Abrechnung: Einheitspreis je Gerät nach VOB/C Abschnitt 3
4. Leistungsumfang / Lieferumfang
- Lieferung des DemoPad Centro 8M inkl. Netzteil (5 V DC)
- Montage und Anschluss in Netz- oder Geräteumgebung (Ethernet/WLAN, IR/RS‑232, HDMI/Audio)
- Konfiguration der Timer, Gerätesteuerung, App‑Integration sowie Funktionsnachweis
- Übergabe aller relevanten Unterlagen (Datenblatt, Konformitäten, Bedienunterlagen, Garantiehinweis)
5. Technische Kurzform-Tabelle
- Gerätetyp: IP-Control Processor mit IR, RS‑232, HDMI, Audio und Timerfunktion
- Netzwerk: RJ45 Ethernet 10/100 + WLAN 2,4/5 GHz
- IR/RS‑232 Ports: 3 IR-Ausgänge, 1 IR-Eingang, 1 bidirektionaler RS‑232
- USB/Audio/Video: 4× USB 2.0, 1× HDMI-Out, 1× 3,5 mm Audio-Out
- Leistung: 5 V DC 2,5 A Netzteil, max. 12,5 W (~42 BTU/h)
- Temperaturbereich: 0–45 °C, 10–90 % RH (nicht kondensierend)
- Gewicht/Gehäuse: ca. 0,19 kg, 280 x 910 x 600 mm (H x B x T)
- Konformität: CE, FCC, RoHS
- Steuer-App: CentroControl App + DemoPad Designer-kompatibel
- Lieferumfang: Gerät, Netzteil, Montage/Anschluss, Dokumentation
