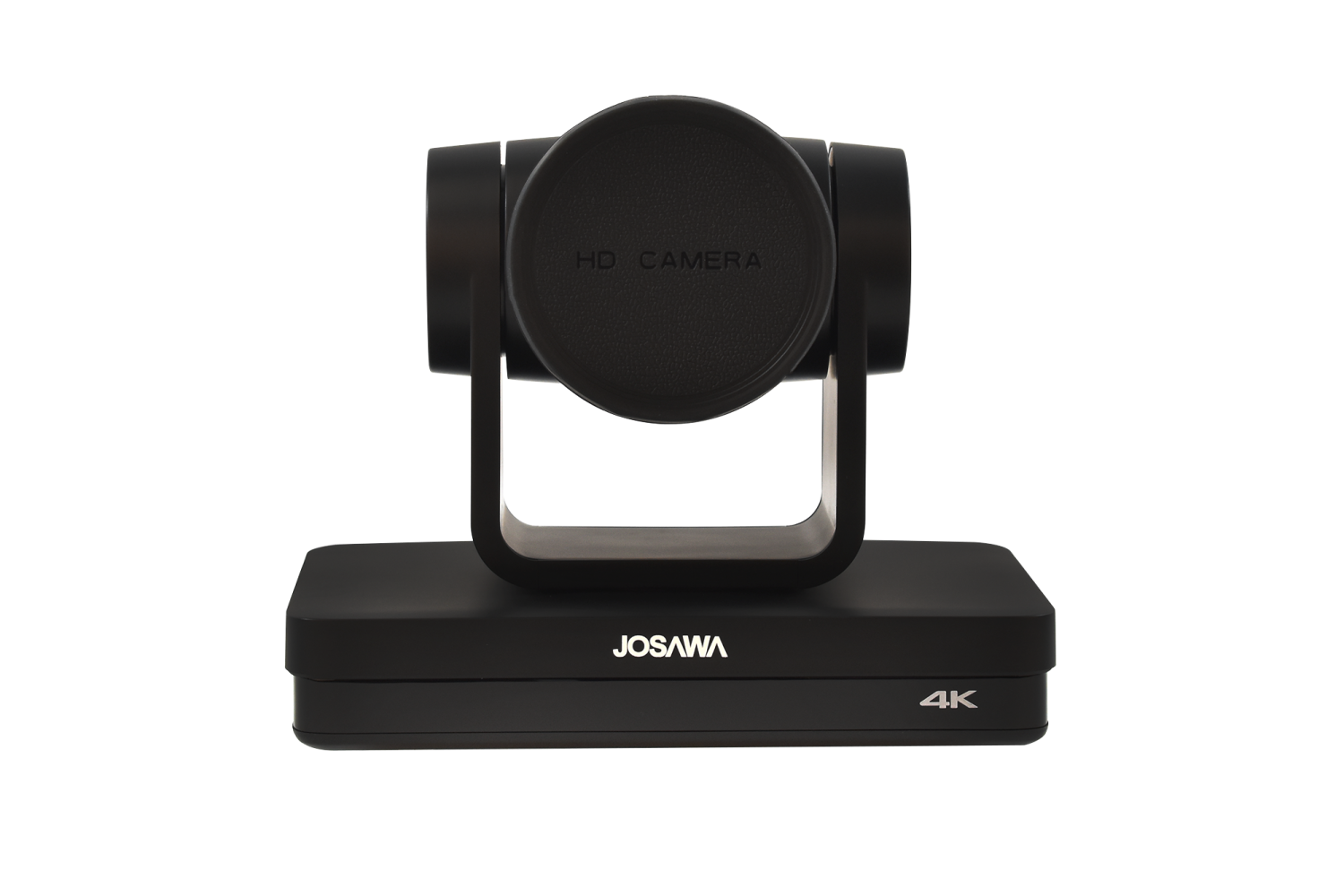

Josawa 12X-4KCAM
Josawa 12X-4KCAM

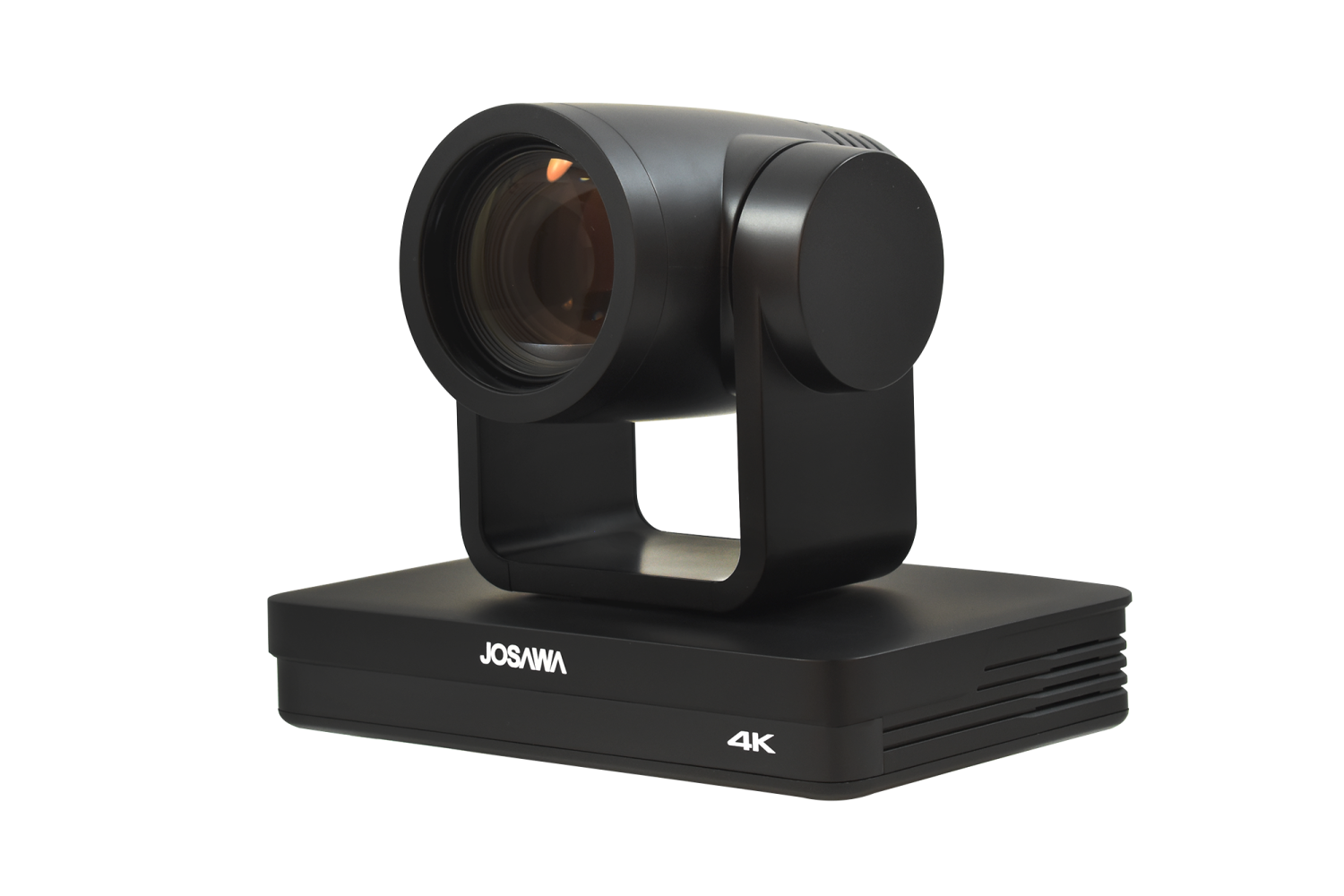

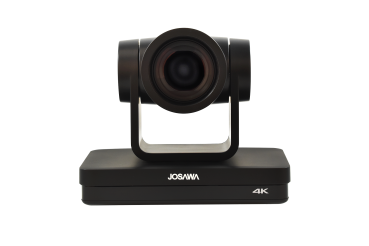

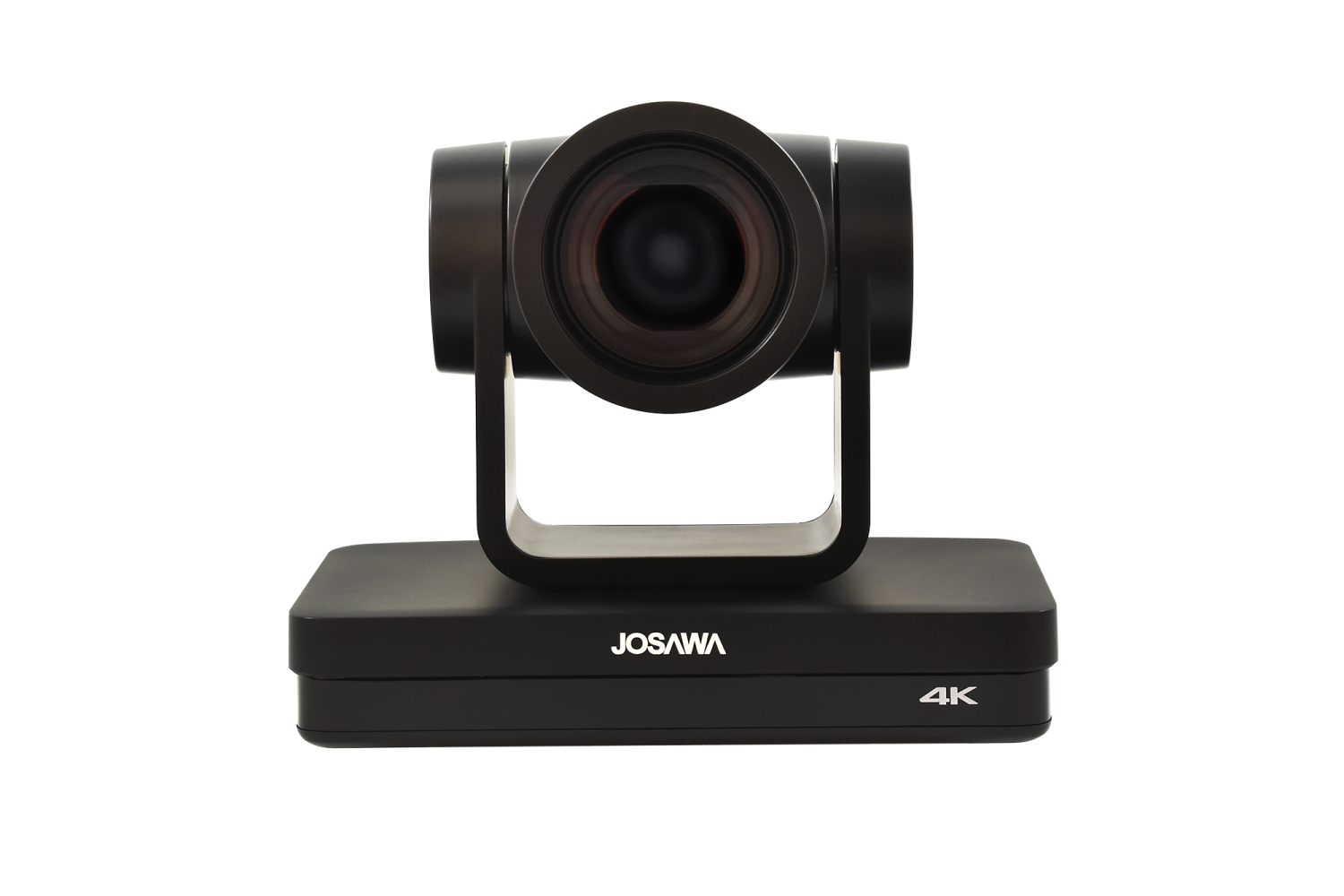

Die 12X-4KCAM besticht durch ihr 12-fach Zoom Objektiv und der 4K-Auflösung mit 8,51 Megapixel und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 3.0 und HDMI Schnittstelle erlauben die simultane Ausgabe von bis zu zwei Video Streams und eignet sich daher ideal für Video-Konferenzen mit MS-Teams, Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefern erstklassige Video Qualität. Zusätzlich bietet die 12X-4KCAM alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Über den Wahlschalter auf der Rückseite kann zudem das gewünschte Videoausgabeformat eingestellt werden.
Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Die 12X-4KCAM besticht durch ihr 12-fach Zoom Objektiv und der 4K-Auflösung mit 8,51 Megapixel und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre USB 3.0 und HDMI Schnittstelle erlauben die simultane Ausgabe von bis zu zwei Video Streams und eignet sich daher ideal für Video-Konferenzen mit MS-Teams, Skype, Zoom oder weiteren Anbietern.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefern erstklassige Video Qualität. Zusätzlich bietet die 12X-4KCAM alle nötigen Steuerfunktionen via RS232 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle. Über den Wahlschalter auf der Rückseite kann zudem das gewünschte Videoausgabeformat eingestellt werden.
Der integrierte Discrete Mode schaltet die Kamera ein, wenn ein Meeting (z.B. über MS Teams) gestartet wird und ebenso wieder ab wenn der Kunde das Meeting beendet (Kamera fährt den Kopf nach hinten und neigt sich mit der Linse nach unten).
Produkteigenschaften
- 4K-Video mit einer Bildrate von bis zu 60 fps
- 12-fach Zoomobjektiv, das Ihnen ein klares und flüssiges Bild liefert
- Führende Autofokus-Technologie
- Geringes Rauschen und hoher SNR
- Ruhiges PTZ
- 255 Voreinstellungen
- Multiple Network Protocol – Unterstützt IP VISCA, ONVIF, RTSP und RTMP
- Steuerprotokolle – VISCA IP-, ONVIF-, PELCO-D-, PELCO-C- und VISCA-Standardprotokolle
- Mehrere Netzwerkprotokolle für Online-Streaming – Teleunterricht, Vorlesungsaufzeichnung, Webcasting, Videokonferenzen, Teletraining, Telemedizin, Verhör und Notfallkommandosysteme
- Sichtfeld 69,4° (Weit), 6,55° (Tele), USB 3.0, HDMI, LAN, RS-232
- Audioeingang und wird mit einer IR-Fernbedienung geliefert
- PC-Steuerung mit Sony Visca- oder Pelco-D/P-Befehlen
- 12 V DC oder POE-betrieben
- Wird entweder mit einer Decken- oder Wandhalterung geliefert
- OBS Software Kompatibel
- 7 Jahre Garantie
Kirchenbeschallung mit Videotechnik
Hybrider Konferenz- und Schulungsraum
Hybrider Konferenz- und Schulungsraum
Ist diese Josawa PTZ-Kamera kompatible zum Barco Clickshare?
Fast alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Deckenhalterung von Josawa.
Was versteht man unter 4K?
4K Ultra HD, auch 4K oder UHD bezeichnet, ist ein besonders hochauflösender Standard, bei dem Inhalte mit 3.840 x 2.160 Pixeln dargestellt werden. Das sind viermal mehr Bildpunkte als bei Full-HD
Fast alle Josawa PTZ Kameras sind kompatibel zum Barco Clickshare und damit offizielle Endorser dieser hybriden Meeting-Technologie.
Kann die Kamera an der Decke montiert werden?
Ja, mit einer optional erhältlichen Deckenhalterung von Josawa.
Was versteht man unter 4K?
4K Ultra HD, auch 4K oder UHD bezeichnet, ist ein besonders hochauflösender Standard, bei dem Inhalte mit 3.840 x 2.160 Pixeln dargestellt werden. Das sind viermal mehr Bildpunkte als bei Full-HD
- 1x 4K PTZ-Kamera
- 1x Power Adapter

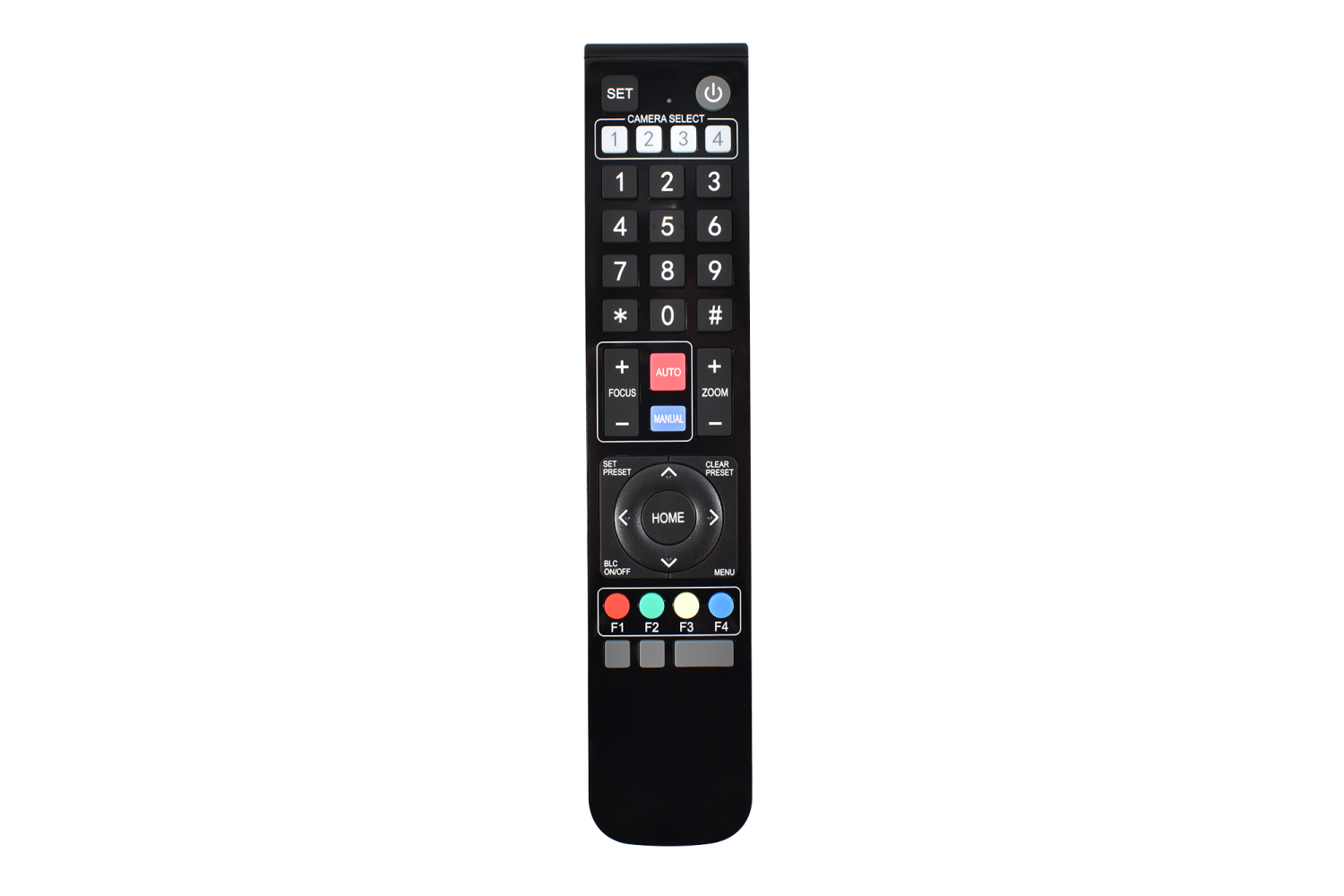

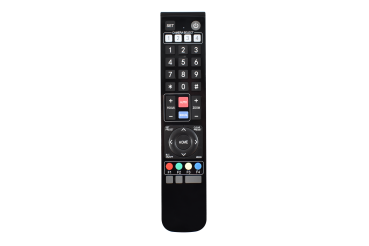

- 1x IR Remote Control
- 1x Bedienungsanleitung
- 1x USB 3.0-Kabel

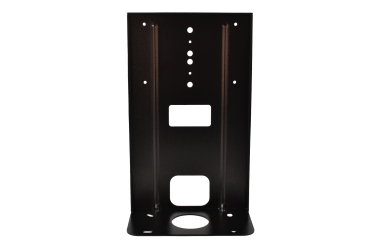

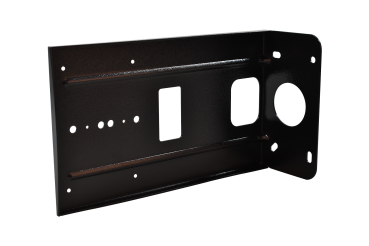

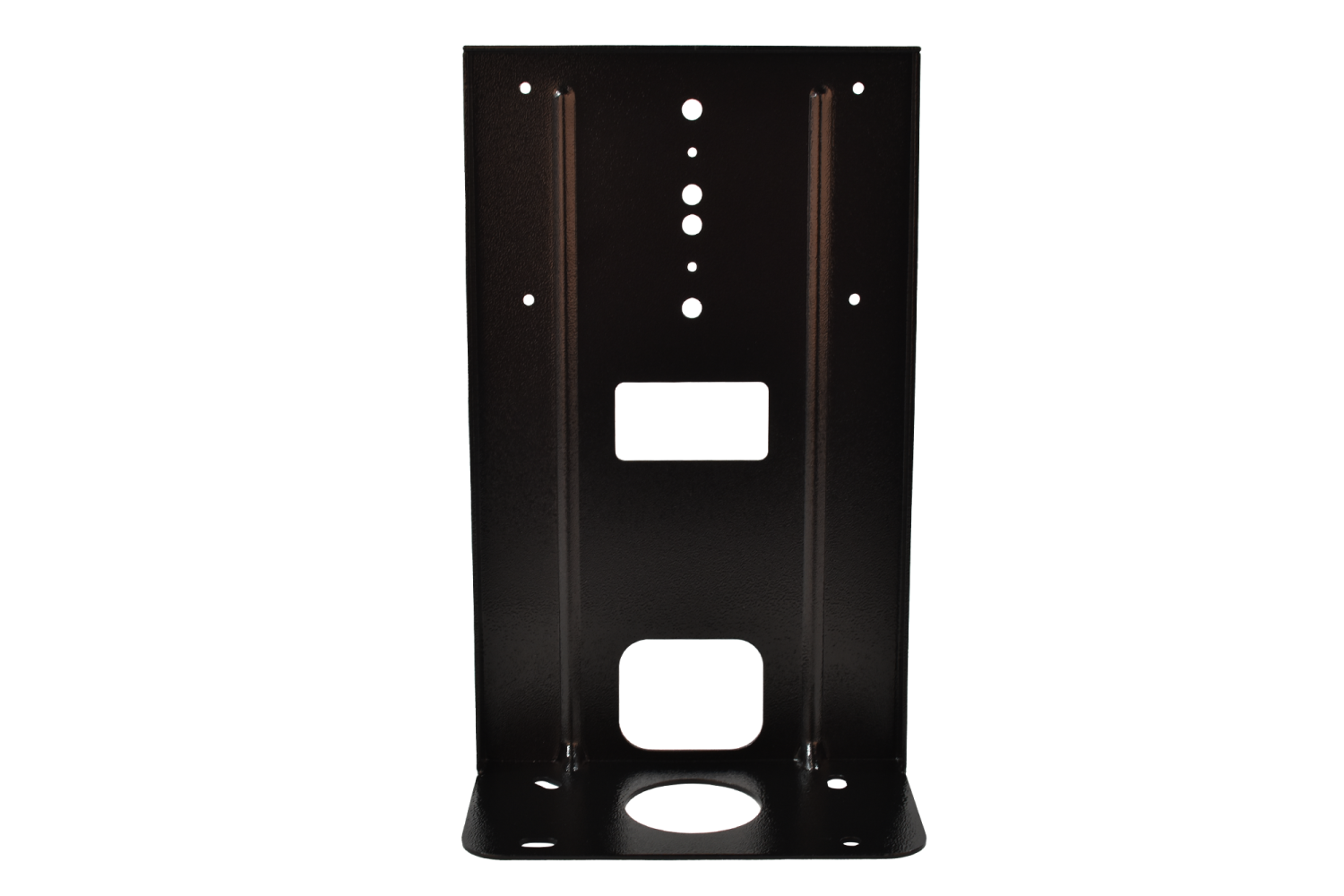

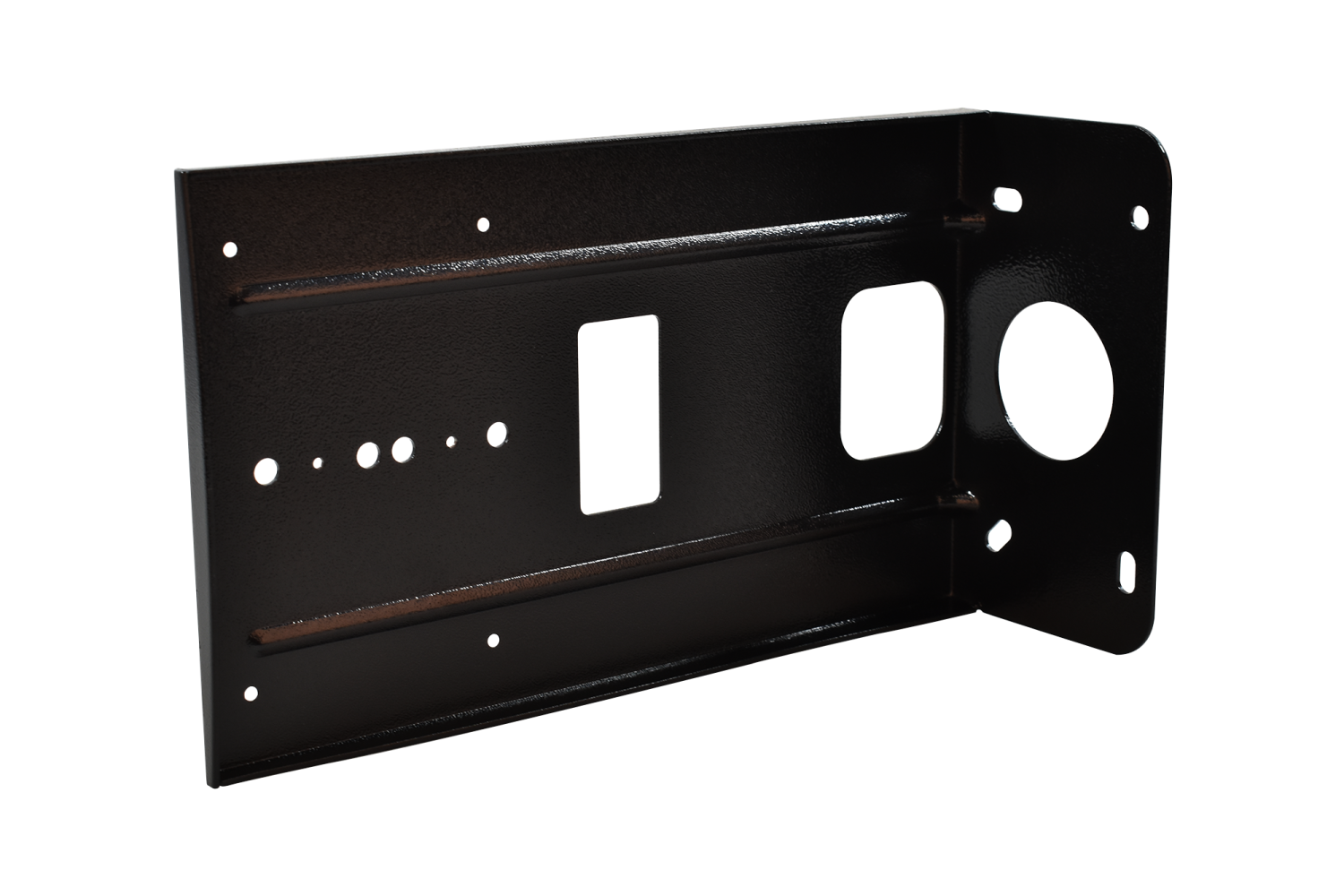

- 1x Wandhalterung
Streaming Einstellungen für YouTube und Co.
Technische Daten:
Typ: 4K-PTZ-Kamera mit 12-fach Zoom Objektiv

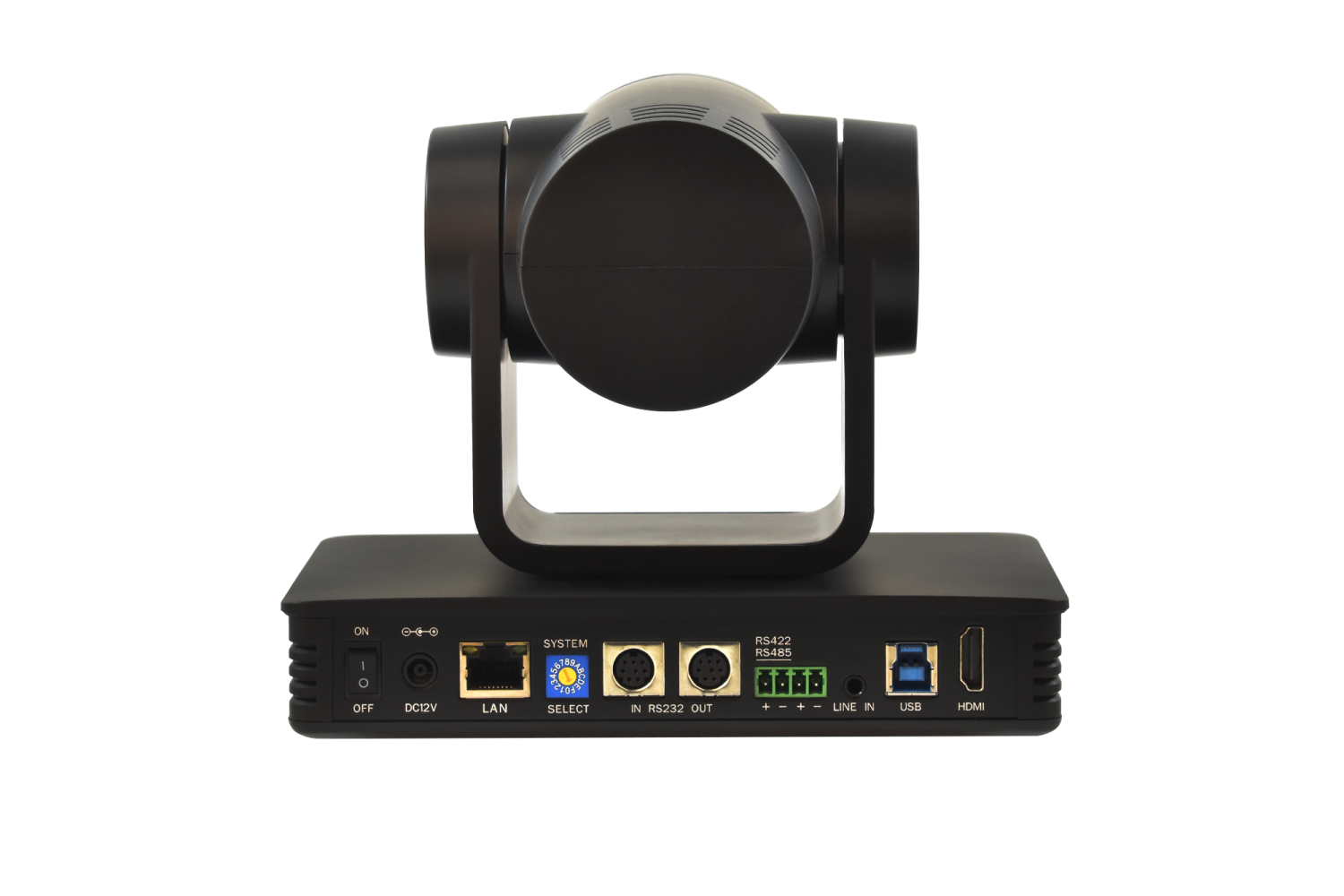

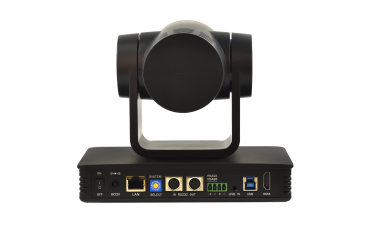

Eingänge: USB 3.0, RS232, RS422, LAN (RJ45, PoE), Audio in, DC-Stromversorgung
Ausgänge: 1x HDMI, USB3.0 (abwärtskompatibel mit 2.0), LAN (RJ45, PoE), RS232
Auflösung: 4K (8,51 Megapixel, 16:9) via HDMI, Full-HD via USB 3.0
Bildwiederholrate: max. 60 Bilder/Sek. (4K) via HDMI, max. 30 Bilder/Sek. via USB
Sensor: 1/2.8 CMOS Sensor
Objektiv: 12-fach optischer Zoom, Auto-Focus, 70° Weitwinkel
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 6,55° bis 69,4°
Schwenkbereich: -170° bis 170° mit 0,1° bis 100° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 45° pro Sekunde
Verschluss: Automatisch oder Manuell
Gegenlicht-Kompensation: bei Bedarf abschaltbar
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Gain/Weißabgleich: Automatisch oder Manuell
Minimale Beleuchtungsstärke: 0,5 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, PELCO-D, PELCO-P
Unterstützte Netzwerkprotokolle: RTSP, RTMP, ONVIF
Abmessungen (B x T x H): 181 x 115 x 149 mm
Farbe: schwarz
Lieferumfang: 12X-4KCAM, Bedienungsanleitung, Fernbedienung, Netzteil (12V/2,5A), 1x USB-Kabel, 1xRS232 Kabel, Wandhalterung (Deckenhalterung separat erhältlich 23.10.99)
Gewicht: 1,15 kg
Garantie: 7 Jahre
Sonstiges: Standard IP-Adresse: 192.168.5.163
VOB/C‑ (ATV) und DIN 18299‑konforme Ausschreibungstext für Josawa ALF‑12X‑4KCAM (12X‑CAM mit 4K):
1. Objekt / Leistung
Lieferung und Inbetriebnahme einer PTZ-Videokonferenzkamera „Josawa ALF‑12X‑4KCAM“ mit 12‑fachem optischem Zoom, UHD 4K, Autofokus, HDMI, USB 3.0/SW dual-stream und PoE‑fähig.
2. Technische Beschreibung
2.1 Bildsensor & Auflösung
4K-Version: UHD 4K (3 840 × 2 160 p) bis 60 fps, kompatibel mit Full‑HD/720p-Formaten
2.2 Optik
2.3 Signalverarbeitung
2.4 PTZ‑Mechanik
2.5 Schnittstellen & Videoausgabe
2.6 Stromversorgung & Umweltbedingungen
2.7 Mechanik
2.8 Garantie
3. VOB/C & DIN 18299‑Anforderungen
4. Leistungsumfang / Lieferumfang
5. Technische Kurzform-Tabelle
1. Objekt / Leistung
Lieferung und Inbetriebnahme einer PTZ-Videokonferenzkamera „Josawa ALF‑12X‑4KCAM“ mit 12‑fachem optischem Zoom, UHD 4K, Autofokus, HDMI, USB 3.0/SW dual-stream und PoE‑fähig.
2. Technische Beschreibung
2.1 Bildsensor & Auflösung
4K-Version: UHD 4K (3 840 × 2 160 p) bis 60 fps, kompatibel mit Full‑HD/720p-Formaten
2.2 Optik
- 12‑fach optischer Zoom, Brennweitenspektrum ca. 3,9–46 mm
- Sichtfeld: ca. 72,5° (Weit) bis 6° (Tele), Blendenbereich F1.8–F2.4, digitaler 10× Zoom, Autofokus
2.3 Signalverarbeitung
- 2D/3D-Rauschunterdrückung, Auto-/Manual-Fokus, WDR, BLC und manuelle Weißabgleich-/Belichtungsmodi. Mindestbeleuchtung 0,5 Lux (AGC aktiv). SNR > 55 dB
2.4 PTZ‑Mechanik
- Schwenk ±170°, Neigung –30° bis +90°; Schwenkgeschwindigkeit 0,1–180°/s, Neigung 0,1–80°/s
- 255 Presets, davon 10 direkt über Fernbedienung
2.5 Schnittstellen & Videoausgabe
- HDMI (bis 4K/60 oder Full‑HD), USB 3.0/2.0 (2 Streams), LAN (100 Mbit, PoE-Option), RS‑232 (In/Out), RS‑485, unterstützte Protokolle: VISCA(/IP), Pelco-D/P, ONVIF, RTSP, RTMP
- Video-Codecs: H.264, H.265 über IP
- Discrete‑Modus: Automatisches Ein-/Ausschalten bei Meetingstart/-ende
2.6 Stromversorgung & Umweltbedingungen
- Versorgung wahlweise DC 12 V (max. 12 W) oder PoE (802.3af); inklusive Netzteil/PoE-Adapter
- Betriebstemperatur –10 °C … +50 °C bei 20–80 % r.F.; Lagerbedingungen bis +60 °C, 95 % r.F.
2.7 Mechanik
- Abmessungen ca. 150 × 150 × 167,5 mm; Gewicht etwa 1,4 kg; inklusive Decken-/Wandhalterung
2.8 Garantie
- Herstellergarantie: 7 Jahre
3. VOB/C & DIN 18299‑Anforderungen
- Technische Lieferbedingungen: Alle technischen Kenndaten (Auflösung, Zoom, Verarbeitung, Schnittstellen, Klima, Stromversorgung) sind aus Herstellerangaben verbindlich.
- Material & Ausführung: Robustes, schwarz lackiertes PTZ‑Gehäuse mit Decken-/Wandbefestigung.
- Elektrische Integration: Einspeisung per PoE oder 12 V‑Netzteil; Datenanschluss über HDMI, USB und LAN; RS‑232/485 zur externen Steuerung.
- Systemintegration: Kompatibel mit Zoom, Teams, Skype, OBS und Barco ClickShare; Steuerbarkeit über IP (VISCA/ONVIF) und RS-Protokolle.
- Montage / Funktionsprüfung:
- Montage in Decke oder an der Wand gemäß Herstellerhandbuch
- Funktionsprüfung Video (4K oder Full‑HD über HDMI/USB/IP), PTZ-Fahrten und Preset‑Aufrufe
- Optiktest (Autofokus, Zoomqualität, Low-Light, WDR, Discrete Mode)
- Dokumentation: Datenblätter, Bedienungs- und Montageanleitungen, Konformitätsnachweise, Garantiekarte sind vollständig zu übergeben.
- Garantie: 7 Jahre ab Abnahme.
- Abrechnung: Einheitspreis je Gerät gemäß VOB/C Abschnitt 3.
4. Leistungsumfang / Lieferumfang
- Lieferung und feste Montage der Josawa 12X/PTZ-Kamera
- Inkl. Netzteil oder PoE-Adapter, HDMI- & USB-Kabel, Steuerkabel, Fernbedienung
- Ausrichtung, Inbetriebnahme und umfassende Tests (Video, PTZ, Optik, Integration in Systemumfeld)
- Übergabe sämtlicher Unterlagen (Zertifikate, Handbücher, Garantien)
5. Technische Kurzform-Tabelle
- Auflösung: UHD 4K/4K‑STREAM / Full‑HD 1080p bis 60 fps
- Zoom: 12× optisch (3,9–46,1 mm), 10× digital
- Sichtfeld: 72,5°…6,3°
- PTZ‑Mechanik: ±170° Pan, –30°…+90° Tilt; PTZ-Geschw. Pan 180°/s, Tilt 80°/s
- Voreinstellungen: 255 Presets, 10 direkt
- Schnittstellen: HDMI, USB 3.0/2.0, LAN (PoE), RS‑232/485
- Signalverarbeitung: H.264/H.265, ONVIF, RTSP, RTMP, IP VISCA, Pelco-D/P
- Stromversorgung: PoE oder 12 V DC (max.12 W)
- Klima & Lagerzustand: –10…+50 °C / 20–80 % r.F.; –10…+60 °C / 20–95 % r.F.
- Abmessungen/Gewicht: 150 × 150 × 167,5 mm; ca. 1,4 kg
- Montage: Wand- oder Deckenhalterung inklusive
- Garantie: 7 Jahre
