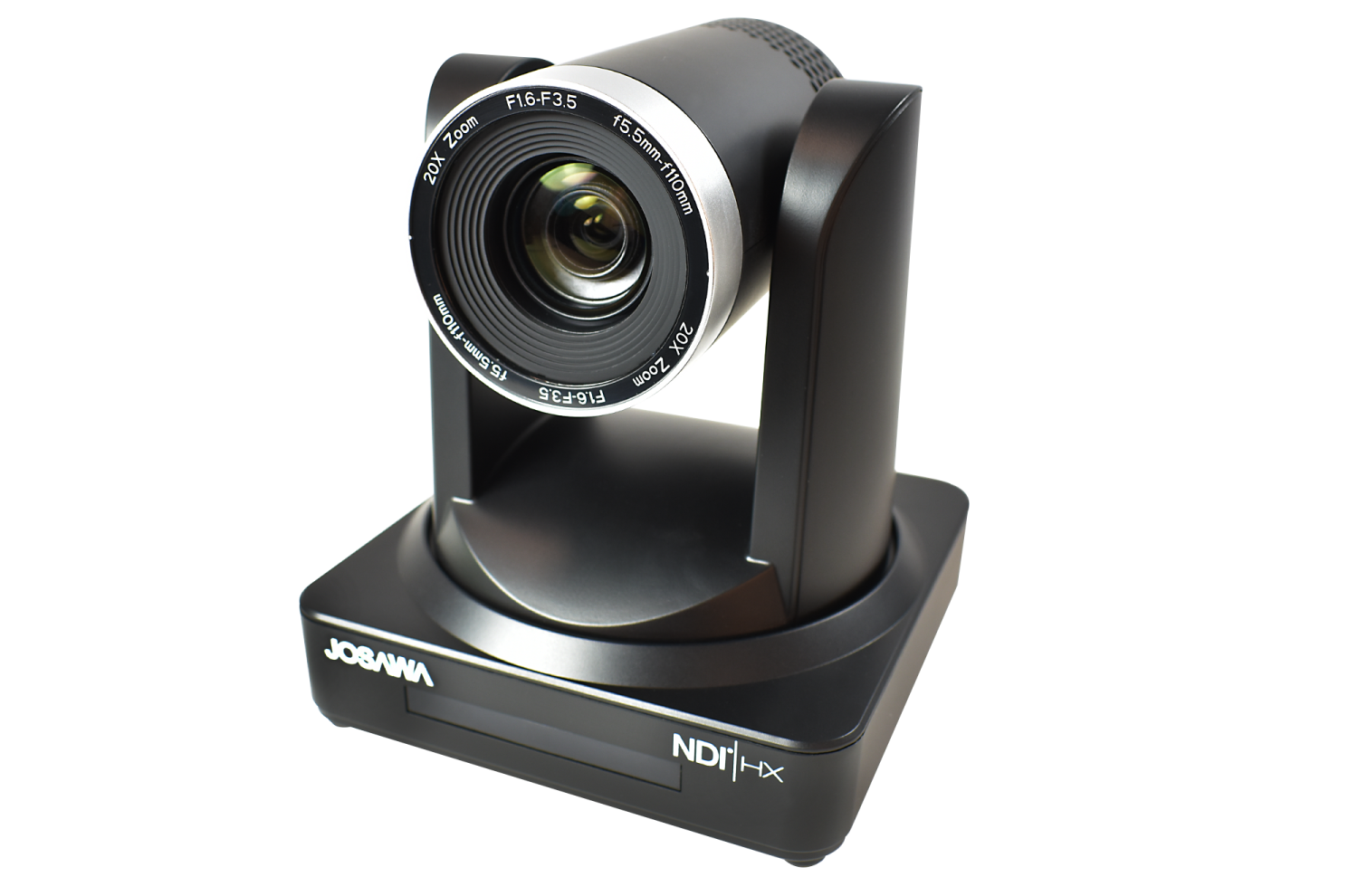

Josawa 20X-NDIC
Josawa 20X-NDIC
Die 20X-NDIC besticht durch ihr 20 fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre HDMI und 3G-SDI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für die Anbindung an Video-Konferenz Systeme oder auch Anwendungen im Live-Event Bereich.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 20X-NDIC natürlich auch alle nötigen Steuerfunktionen via RS232, RS485 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle.
Einsatzfall
Integration in dein Projekt
Die 20X-NDIC besticht durch ihr 20 fach Zoom Objektiv und der Full-HD Auflösung und eignet sich daher hervorragend für mittelgroße bis große Besprechungsräume. Ihre HDMI und 3G-SDI Schnittstellen erlauben die simultane Ausgabe von bis zu zwei Video Streams und daher eignet sie sich ideal für die Anbindung an Video-Konferenz Systeme oder auch Anwendungen im Live-Event Bereich.
Die überragende Autofokus Funktionalität und der geringe Rauschabstand liefert erstklassige Video Qualität und zusätzlich bietet die 20X-NDIC natürlich auch alle nötigen Steuerfunktionen via RS232, RS485 oder Ethernet und unterstützt dabei sogar die Sony VISCA und PELCO-D/-P Befehle.
Einsatzfall
- Zielgruppe: Mittelgroße bis große Besprechungsräume, Konferenzräume, Schulungsräume und professionelle Videoproduktionen.
- Anwendungsbereiche: Ideal für hybride Meetings, Webinare, Schulungen und Veranstaltungen mit größerem Teilnehmerkreis.
- Besonderheiten: 20-facher optischer Zoom ermöglicht präzise Bildausschnitte aus größerer Entfernung.
Integration in dein Projekt
- Kompatibilität: Vielseitige Anschlussmöglichkeiten (HDMI, 3G-SDI, NDI HX, USB 3.0, LAN) ermöglichen die gleichzeitige Ausgabe von bis zu zwei Video-Streams.
- Software-Kompatibilität: Kompatibel mit gängiger Videokonferenzsoftware wie Microsoft Teams, Zoom, Skype und weiteren Soft Clients.
- Steuerung: Unterstützt verschiedene Steuerprotokolle (VISCA, PELCO-D/P, ONVIF) für flexible Integration in bestehende Systeme.
- Einsatzszenarien: Ideal für Anwendungen, bei denen eine hohe Bildqualität und Flexibilität in der Steuerung erforderlich sind.
Produkteigenschaften:
- 1.080p-Video mit einer Bildrate von bis zu 60 fps
- 20-fach Zoomobjektiv, das Ihnen ein klares Bild und eine flüssige Bildfolge
- Führende Autofokus-Technologie
- Geringes Rauschen und hoher SNR
- Ruhiges PTZ
- 255 Voreinstellungen
- NDI HX – ein IP-Videoübertragungs-Standard mit sehr hoher Qualität und geringer Latenz
- Multiple Network Protocol – Unterstützt IP VISCA, ONVIF, RTSP und RTMP
- Steuerprotokolle – VISCA IP-, ONVIF-, PELCO-D-, PELCO-C- und VISCA-Standardprotokolle
- Breite Anwendung – Teleunterricht, Aufzeichnung von Vorlesungen, Webcasting, Videokonferenzen, Teletraining, Telemedizin, Verhöre und Notfallkommandosysteme
- SDI, HDMI, RS232, Netzwerk, NDI-Konnektivität mit Audioeingang
- PC-Steuerung mit Sony Visca, Pelco D/P-Befehlen
- Stromversorgung über 12-V-DC-Netzteil oder POE* (*Alle nach dem 25. September 2020 gelieferten NDIC-Kameras verfügen über PoE)
- Wird mit einer Decken- oder Wandhalterung geliefert
- 7 Jahre Garantie
Sitzungssaal mit Tracking-Kameras
Was ist NDI HX?
NDI HX ist ein IP-Videoübertragungs-Standard mit hoher Qualität und geringer Latenz. Es liegt etwa zwischen 30 und 50 ms je nach verwendeter Bildrate. Diese extrem niedrige Latenz ist vor allem bei Live-Veranstaltung sehr von Vorteil.
Wie wird die Kamera mit Strom versorgt?
Mit einem 12V-Netzteil oder über PoE.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, eine Deckenhalterung von Josawa ist optional erhältlich.
Was ist der Zoombereich?
20-fach optischer Zoom
Wie wird die Kamera gesteuert?
Über RS232, RS485 und IR-Fernbedienung. Unterstützt VISCA (Video System Control Architecture – ein von Sony entwickelter Standard zur Kommunikation mit Videokameras), PELCO-D und PELCO-P (sind ebenfalls Standards zur Kommunikation, diese verfügen über zusätzlich über eine Prüfsumme und bieten eine andere Art der Adressierung).
NDI HX ist ein IP-Videoübertragungs-Standard mit hoher Qualität und geringer Latenz. Es liegt etwa zwischen 30 und 50 ms je nach verwendeter Bildrate. Diese extrem niedrige Latenz ist vor allem bei Live-Veranstaltung sehr von Vorteil.
Wie wird die Kamera mit Strom versorgt?
Mit einem 12V-Netzteil oder über PoE.
Welche Auflösung hat die Kamera?
Die Kamera unterstützt 1.080@60fps
Kann die Kamera an der Decke montiert werden?
Ja, eine Deckenhalterung von Josawa ist optional erhältlich.
Was ist der Zoombereich?
20-fach optischer Zoom
Wie wird die Kamera gesteuert?
Über RS232, RS485 und IR-Fernbedienung. Unterstützt VISCA (Video System Control Architecture – ein von Sony entwickelter Standard zur Kommunikation mit Videokameras), PELCO-D und PELCO-P (sind ebenfalls Standards zur Kommunikation, diese verfügen über zusätzlich über eine Prüfsumme und bieten eine andere Art der Adressierung).

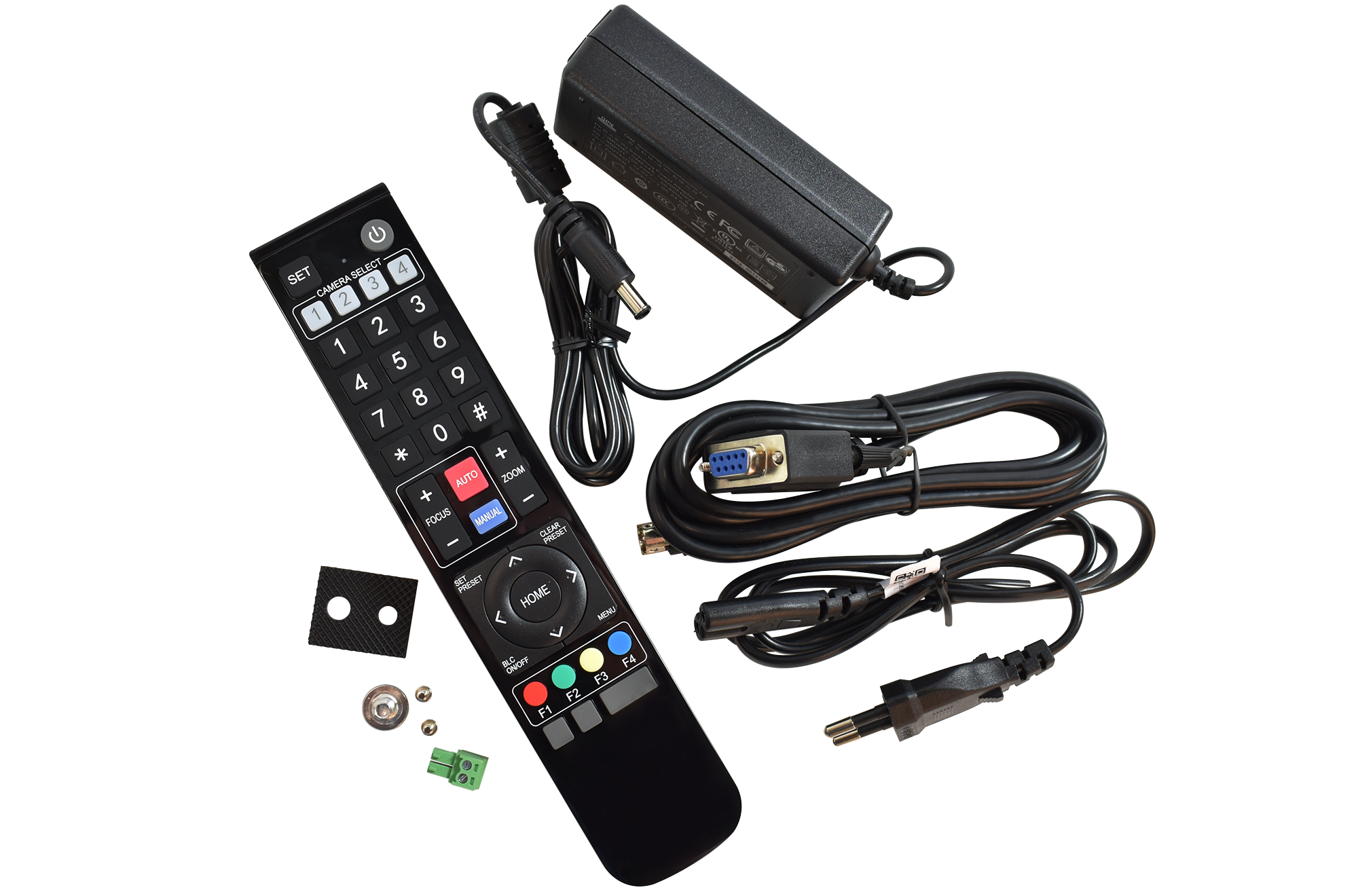

- 1x PTZ-Kamera
- 1x Power Adapter
- 1x RS232-Kabel
- 1x IR Remote Controller
- 1x Wandhalterung
- 1x Wand/Deckenhalterung
Crestron Treiber
Technische Daten:
Typ: Full-HD PTZ-Kamera mit 20-fach Zoom Objektiv
Eingänge: RS232, LAN (RJ45), Audio-Input, DC-Stromversorgung
Ausgänge: NDI-HX, 1x HDMI, 1x 3G-SDI, LAN (RJ45), RS232
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (1.080p)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 20-fach optischer Zoom, f=5,5 mm bis 110 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 3,3° bis 54,7°
Schwenkbereich: -170° bis 170° mit 0,1° bis 60° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 30° pro Sekunde
Verschluss: Automatisch oder Manuell
Gain/Weißabgleich: Automatisch oder Manuell
Gegenlicht-Kompensation: Ein/Aus
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Minimale Beleuchtungsstärke: 0,1 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, PELCO-D, PELCO-P
Unterstützte Netzwerkprotokolle: RTSP, RTMP, ONVIF, GB/T28181, NDI
Abmessungen (B x T x H): 150 x 150 x 168 mm
Farbe: schwarz
Lieferumfang: 20X-NDIC, Bedienungsanleitung, Decken-/Wandhalterung, Fernbedienung, Netzteil, Wandhalterung,
Deckenhalterung separat erhältlich
Gewicht: 1,4 kg
Besonderheit: Simultane Ausgabe von zwei Video Streams
Garantie: 7 Jahre
Typ: Full-HD PTZ-Kamera mit 20-fach Zoom Objektiv
Eingänge: RS232, LAN (RJ45), Audio-Input, DC-Stromversorgung
Ausgänge: NDI-HX, 1x HDMI, 1x 3G-SDI, LAN (RJ45), RS232
Auflösung: Full-HD (1.920 x 1.080p)
Bildwiederholrate: 60 Bilder/Sekunde (1.080p)
Sensor: Full-HD CMOS Sensor mit 2,07 Mega-Pixeln
Objektiv: 20-fach optischer Zoom, f=5,5 mm bis 110 mm, Auto- Focus
Digitaler Zoom: 10-fach
Horizontales Sichtfeld: 3,3° bis 54,7°
Schwenkbereich: -170° bis 170° mit 0,1° bis 60° pro Sekunde
Neigungsbereich: -30° bis 90° mit 0,1° bis 30° pro Sekunde
Verschluss: Automatisch oder Manuell
Gain/Weißabgleich: Automatisch oder Manuell
Gegenlicht-Kompensation: Ein/Aus
Wide Dynamic Range: Automatische Pegelanpassung (bei Bedarf abschaltbar)
Minimale Beleuchtungsstärke: 0,1 Lux (AGC eingeschaltet)
Video Kompressionsformat: H.264 / H.265
Unterstützte Steuerprotokolle: VISCA, PELCO-D, PELCO-P
Unterstützte Netzwerkprotokolle: RTSP, RTMP, ONVIF, GB/T28181, NDI
Abmessungen (B x T x H): 150 x 150 x 168 mm
Farbe: schwarz
Lieferumfang: 20X-NDIC, Bedienungsanleitung, Decken-/Wandhalterung, Fernbedienung, Netzteil, Wandhalterung,
Deckenhalterung separat erhältlich
Gewicht: 1,4 kg
Besonderheit: Simultane Ausgabe von zwei Video Streams
Garantie: 7 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für Josawa 20X-NDIC:
1. Allgemeines / Produktspezifikation
Produkt: PTZ-Kamera „Josawa 20× NDIC“
Hersteller: Josawa über Trius Audio
Einsatzbereich: PTZ-Videokamera für mittelgroße bis große Konferenz-, Veranstaltungs- und Übertragungsräume
2. Technische Merkmale
- Sensor/Auflösung: 1/2,8″ HD CMOS, 2,07 MP, Full‑HD 1080p bei bis zu 60 fps
- Optischer Zoom: 20× (f = 5,5–110 mm); digitales 10×‑Zoom
- Sichtfeld (horiz.): 54,7° (Weit) bis 3,3° (Tele)
- Blende (AV): F1,6–3,5
- Mindestbeleuchtung: 0,1 Lux (AGC on) laut Herstellerseite; 0,5 Lux laut SDIC-Datenblatt
- Rauschunterdrückung: 2D & 3D DNR; hoher Signal/Rausch‑Abstand >55 dB
- Weißabgleich: Auto, Manuell, One Push, verschiedene Farbtemperaturen (3 000–7 000 K)
3. PTZ-Steuerung
- Bewegung: ±170° horizontal; –30° bis +90° vertikal
- Drehgeschwindigkeit: Pan 0,1–60°/s; Tilt 0,1–30°/s; Preset-Speed Pan 60°/s, Tilt 30°/s
- Preset-Funktionen: 255 Positionen, davon 10 per IR‑Fernbedienung
4. Video-/Audioschnittstellen & Netzwerk
- Videoausgabe: HDMI, 3G-SDI, USB3.0/2.0, NDI (over LAN), RTSP, RTMP, ONVIF, GB/T28181
- Videostandards: 1080p / i 60/50/30 fps, 720 p Formate über HDMI/SDI; USB3.0 1080p60; USB2.0 MJPEG
- Videokompression: H.264/H.265 Dual-Stream
- Audio: 3,5 mm Stereo Line-In; Kompression AAC/MP3/G.711A; über HDMI, SDI, LAN
- Steuerprotokolle: VISCA IP, Pelco-D/P, VISCA Standard, ONVIF, RS-232/RS-485 über LAN
5. Stromversorgung
- Spannung: DC 12 V ±10 % oder PoE (IEEE 802.3af/at); alle NDIC-Kameras ab 25.09.2020 mit PoE
- Leistungsaufnahme: max. 12 W bei 1 A
6. Physische Daten & Umwelt
- Abmessungen (B×T×H): 150 × 150 × 168 mm
- Gewicht: ca. 1,4 kg
- Temperaturen: Betrieb –10 °C bis +50 °C; Lagerung –10 °C bis +60 °C; Luftfeuchte 20–80 % Betrieb, 20–95 % Lagerung
7. DIN 18299-Kenndaten
- Typ: Dynamisch verfahrbare PTZ-Kamera
- Sensor/Auflösung: 1/2,8″ HD/2,07 MP Full‑HD
- Zoom: 20× optisch + 10× digital
- Schwenk/-Neigbereich: ±170°, –30°/+90°
- PTZ-Genauigkeit: 0,1° Schritte
- Blende F1,6–3,5; Mindestbeleuchtung 0,1 Lux
- Stromverbrauch ≤12 W
- Schnittstellen: HDMI, SDI, USB, LAN (NDI, RTSP, RTMP, ONVIF, GB/T28181), RS‑232/485, Audio Line‑In
8. VOB/C-Leistungsbeschreibung
Leistung: Lieferung, Montage und funktionsfertige Inbetriebnahme einer PTZ-Videokamera „Josawa 20× NDIC“, Typ ALF‑20X‑NDIC.
Technische Merkmale:
- 1/2,8″ HD‑CMOS‑Sensor, 2,07 MP, 1080p@60 fps
- 20× optischer Zoom (5,5–110 mm), 10× digital; Sichtfeld 54,7°–3,3°; Blende F1,6–3,5; Mindestlicht 0,1 Lux
- Schwenkbereich ±170°, Neigung –30°/+90°; Geschwindigkeit Pan bis 60°/s, Tilt bis 30°/s; 255 Presets (10 per Fernbedienung); Preset-Geschwindigkeit 60°/s | 30°/s
- Kombination HDMI, 3G‑SDI, USB3.0/2.0, IP/NDI‑Streaming (RTSP, RTMP, ONVIF, GB/T28181); dualer Video‑Stream; H.264/H.265
- 3,5 mm Stereo Line‑In, Audio‑Compression AAC/MP3/G.711A; Audio via HDMI/SDI/LAN
- Steuerung per VISCA IP, Pelco-D/P, VISCA, RS‑232/485 über LAN; Fernsteuerung via IR
- Stromversorgung 12 V DC oder PoE; max. 12 W
- Abmessungen 150×150×168 mm; Gewicht 1,4 kg; Betriebstemperatur –10/+50 °C; Lagerung –10/+60 °C
- Montagematerial (Wand-/Deckenhalterung), Netzteil 12 V/1,5 A, RS-232-Kabel, IR‑Fernbedienung enthalten
- Leistungsort & Inbetriebnahme: Montage an vorhandene Halterung; Konfiguration, Netzwerk-/Steuerprotokoll-Einrichtung, Test aller Video-/Audio‑Kanäle und PTZ‑Funktionen.
GAEB‑Kurztextposition für Josawa 20X-NDIC, Art.-Nr. 23.10.20
Liefern und betriebsfertig montieren einer Full‑HD PTZ‑Videokamera „Josawa 20X‑NDIC“ mit 20‑fach optischem Zoom, Autofokus und simultanem Videoausgang über 3G‑SDI, HDMI sowie IP‑Streaming mittels NDI HX und LAN‑Schnittstelle zur Integration in medientechnische Systeme, Videokonferenz‑ und Live‑Produktion‑Anwendungen. Kamera mit hochauflösendem CMOS‑Sensor für 1080p‑Video bis zu 60 fps, mehreren Netzwerk‑ und Steuerprotokollen (VISCA, Pelco, ONVIF, RTSP, RTMP, GB/T28181) sowie Steuerung über LAN/RS‑232/RS‑485. Inklusive betriebsfertiger Montage, Netzteil/PoE‑Speisung, IR‑Fernbedienung, Anschlusskabeln und Decken‑/Wandhalterung.
Technische Mindestanforderungen:
Fabrikat: TRIUS ProAV / Josawa
Typ: 20X‑NDIC oder gleichwertig
Menge: ………
Einheit: Stk.
Liefern und betriebsfertig montieren einer Full‑HD PTZ‑Videokamera „Josawa 20X‑NDIC“ mit 20‑fach optischem Zoom, Autofokus und simultanem Videoausgang über 3G‑SDI, HDMI sowie IP‑Streaming mittels NDI HX und LAN‑Schnittstelle zur Integration in medientechnische Systeme, Videokonferenz‑ und Live‑Produktion‑Anwendungen. Kamera mit hochauflösendem CMOS‑Sensor für 1080p‑Video bis zu 60 fps, mehreren Netzwerk‑ und Steuerprotokollen (VISCA, Pelco, ONVIF, RTSP, RTMP, GB/T28181) sowie Steuerung über LAN/RS‑232/RS‑485. Inklusive betriebsfertiger Montage, Netzteil/PoE‑Speisung, IR‑Fernbedienung, Anschlusskabeln und Decken‑/Wandhalterung.
Technische Mindestanforderungen:
- Auflösung und Bildrate: Full‑HD 1920 × 1080 p bis zu 60 fps über HDMI/SDI/IP‑Streaming.
- Optischer Zoom: 20×; digitaler Zoom bis 10×.
- Sensor: 1/2,8″ HD‑CMOS, ca. 2,07 MP.
- Video‑Ausgänge: HDMI, 3G‑SDI, USB 3.0/2.0, LAN/IP mit NDI HX.
- Netzwerk‑ und Streaming‑Protokolle: NDI HX, RTSP, RTMP, ONVIF, GB/T28181.
- Steuerprotokolle: VISCA (IP und Standard), Pelco‑D, Pelco‑C, ONVIF.
- PTZ‑Funktionen: ±170° Schwenk, –30° bis +90° Neigung, 255 Preset‑Positionen.
- Besonderheiten: niedriger Rauschabstand, führende Autofokus‑Technologie.
- Stromversorgung: 12 V DC oder PoE (IEEE 802.3af/at; ab 25.09.2020 PoE‑fähig).
Fabrikat: TRIUS ProAV / Josawa
Typ: 20X‑NDIC oder gleichwertig
Menge: ………
Einheit: Stk.
