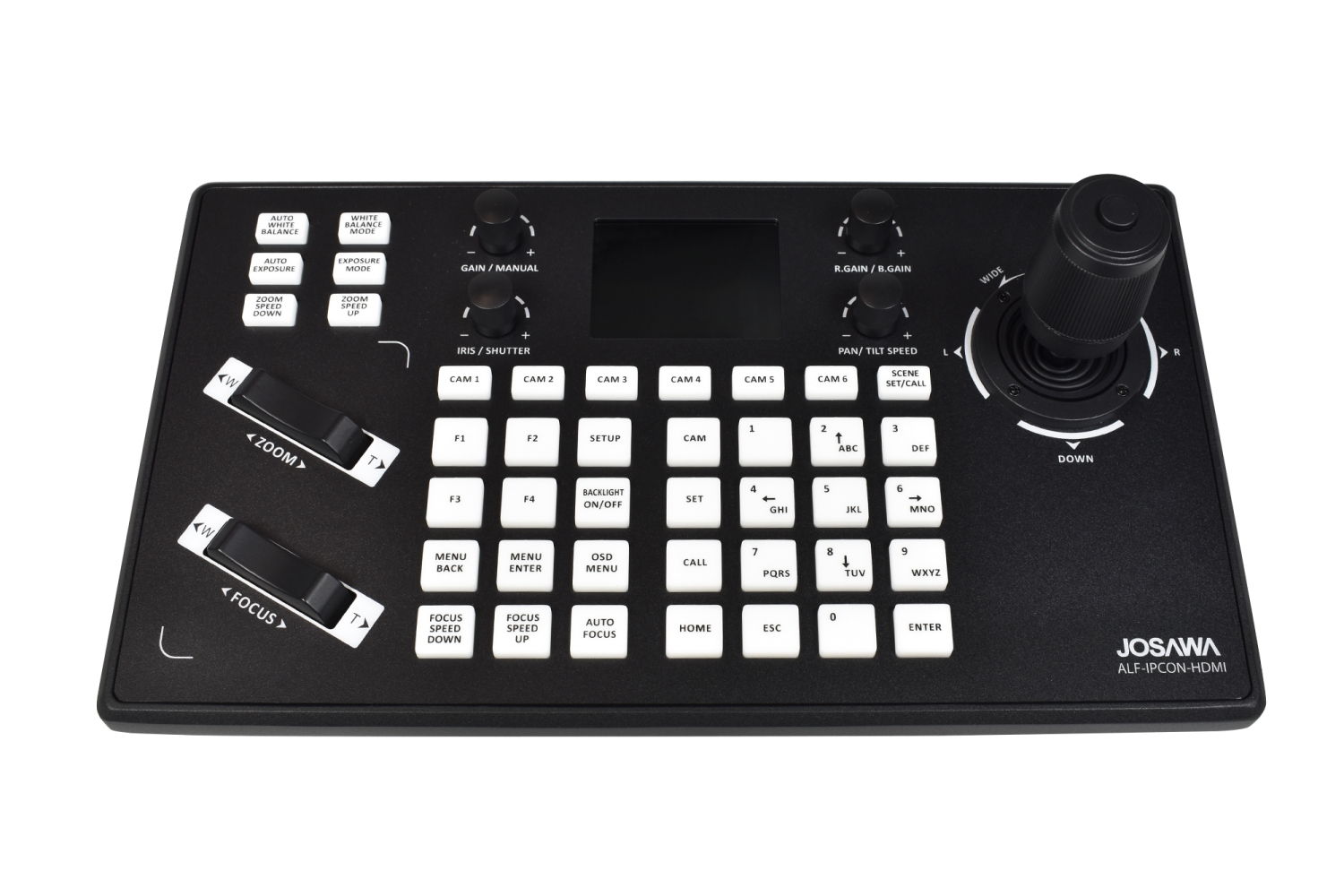

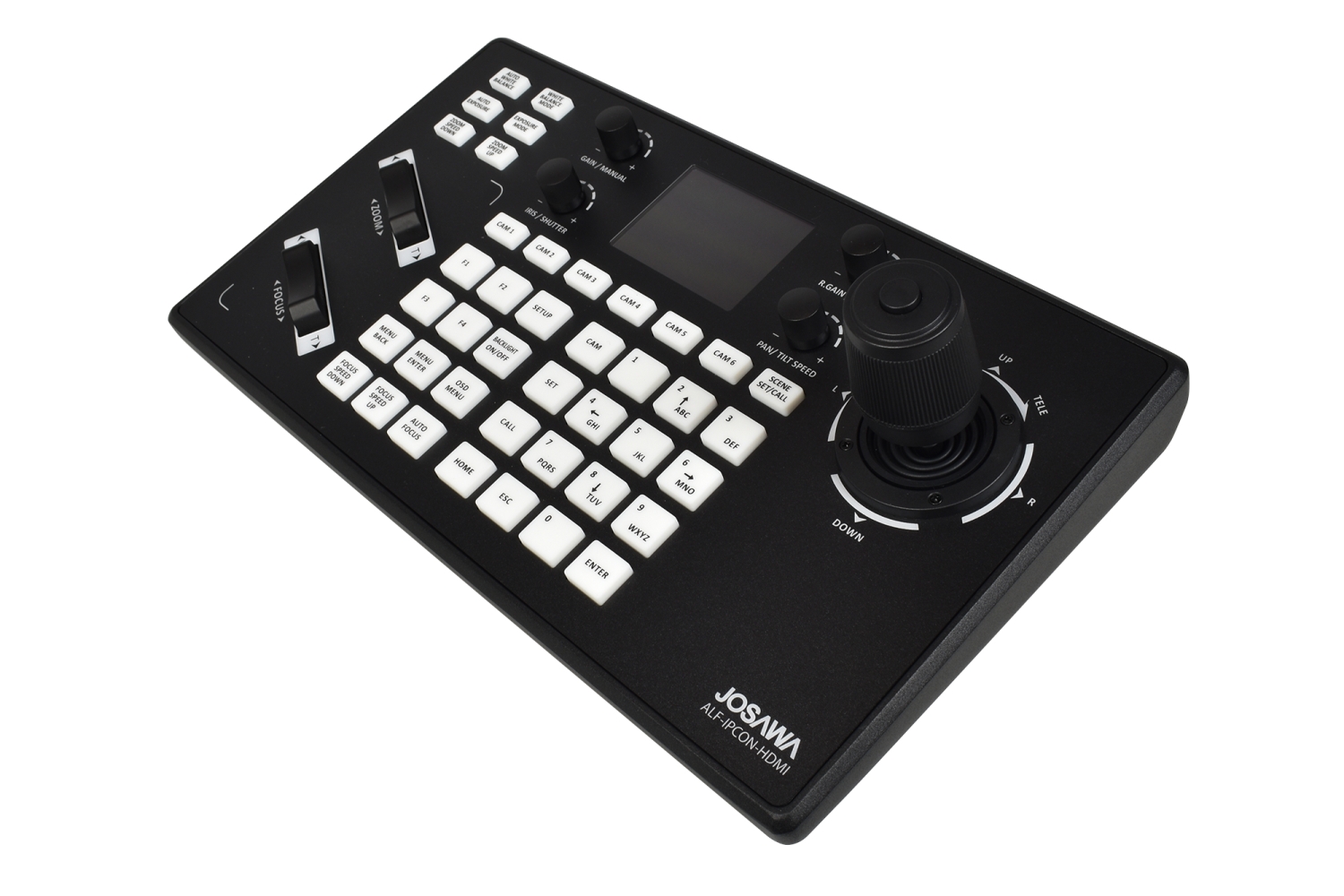

Josawa IPCON-HDMI
Der IPCON-HDMI ist ein PTZ Controller und kann bis zu 255 Kameras analog oder über Netzwerk steuern. Er unterstützt verschiedene Steuerungsprotokolle, sodass man auch unterschiedliche Protokolle gleichzeitig steuern kann, darunter fallen Onvif, Visca über IP (UDP); Visca über IP (TCIP), Sony Visca, NDI und analoge Protokolle wie Visca, Pelco-D, Pelco-P.
Der Controller kann über die Netzwerkschnittstelle miit POE 802.3af betrieben werden oder über das separate Netzteil, welches sich im Lieferumfang befindet. Das Gerät verfügt über einen Vier-Achsen-Joystick, was eine präzise Steuerung der Kameras ermöglicht. Die Geschwindigkeitsstufen des Zoom und Fokus können separat gesteuert werden. Ebenfalls unterstützt das Gerät die Verbindung zu einem PC zur Websteuerung, wo Gerätekonfigurationen importiert / exportiert werden können.

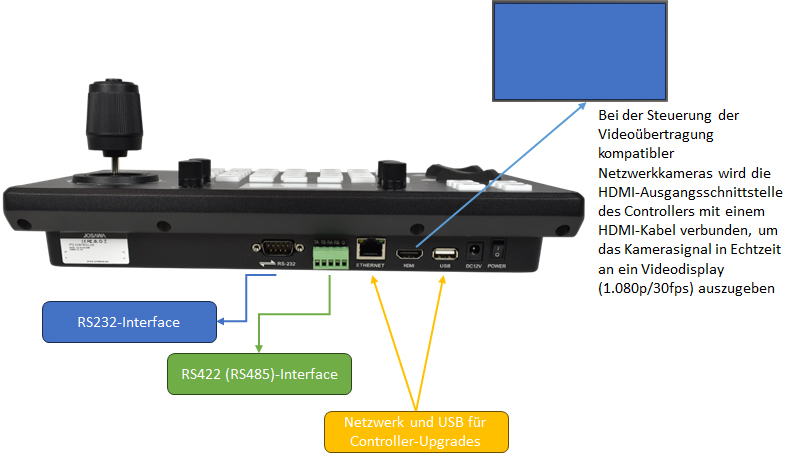

Der IPCON-HDMI unterstützt, wie der Name schon verrät auch eine HDMI Videoausgabe. Während der Steuerung von kompatiblen Netzwerkkameras, kann der Videofeed über den HDMI Ausgang (1.080p@30Hz) in Echtzeit ausgegeben werden, um eine optimale Vorschau der Steuerung zu ermöglichen
Der IPCON-HDMI ist ein PTZ Controller und kann bis zu 255 Kameras analog oder über Netzwerk steuern. Er unterstützt verschiedene Steuerungsprotokolle, sodass man auch unterschiedliche Protokolle gleichzeitig steuern kann, darunter fallen Onvif, Visca über IP (UDP); Visca über IP (TCIP), Sony Visca, NDI und analoge Protokolle wie Visca, Pelco-D, Pelco-P.
Der Controller kann über die Netzwerkschnittstelle miit POE 802.3af betrieben werden oder über das separate Netzteil, welches sich im Lieferumfang befindet. Das Gerät verfügt über einen Vier-Achsen-Joystick, was eine präzise Steuerung der Kameras ermöglicht. Die Geschwindigkeitsstufen des Zoom und Fokus können separat gesteuert werden. Ebenfalls unterstützt das Gerät die Verbindung zu einem PC zur Websteuerung, wo Gerätekonfigurationen importiert / exportiert werden können.
Der IPCON-HDMI unterstützt, wie der Name schon verrät auch eine HDMI Videoausgabe. Während der Steuerung von kompatiblen Netzwerkkameras, kann der Videofeed über den HDMI Ausgang (1.080p@30Hz) in Echtzeit ausgegeben werden, um eine optimale Vorschau der Steuerung zu ermöglichen
Produkteigenschaften:
- Unterstützt sowohl Netzwerk- als auch analoge Steuerungsmodi mit einer unabhängigen IP-Adresse im Netzwerk
- Unterstützt Netzwerkprotokolle: Onvif; Visca über IP (UDP); Visca über IP (TCP); Sony Visca; NDI; und analoge Protokolle: Visca; Pelco-D; Pelco-P.
- Unterstützt die HDMI-Videoausgabe, sodass der Controller während der Kamera eine Echtzeitausgabe des Kamera-Feeds (1080P/30Fps) bereitstellen kann
- Unterstützt einen Vier-Achsen-Joystick zur präzisen Steuerung der Schwenk-Neige-Funktion der Kamera und ermöglicht gleichzeitige horizontale, vertikale und Zoombewegungen
- Unterstützt die unabhängige und präzise Steuerung von ZOOM und FOKUS der Kamera mit acht Geschwindigkeitsstufen zur freien Anpassung von Zoom und Fokus
- Unterstützt den Anschluss des Geräts an einen PC zur Websteuerung, ermöglicht den Import und Export von Gerätekonfigurationen, das Hinzufügen oder Ändern von Kameraeinstellungen sowie die Durchführung von Geräte-Upgrades und anderen erweiterten Funktionen
- Unterstützt PoE 3af-Standard-Stromversorgung.
Steuerung von fünf Sitzungsraum-Kameras
1x Josawa IPCON-HDMI
1x 12V 1A Netzadapter
1x Bedienungsanleitung
1x 12V 1A Netzadapter
1x Bedienungsanleitung
Technische Daten:
Hauptsteuerchip: HiSilicon 3536DV100
Betriebssystem: Linux
Audio-Feedback: Tonanzeige bei Tastendruck ein/aus

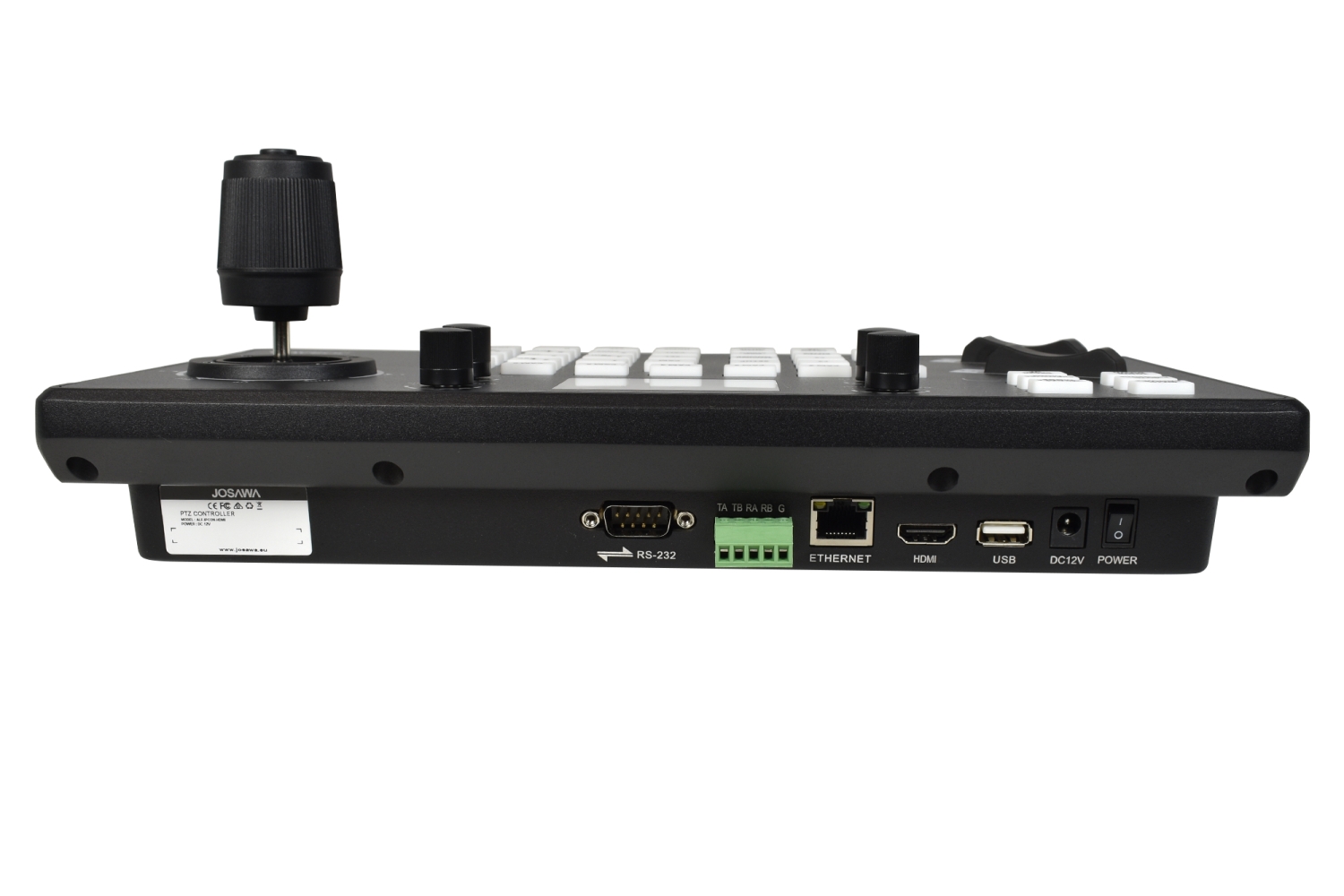

Schnittstellen: RS422, RS232, RJ45, HDMI, USB, DC12V.
Ausgabeauflösung: 1080P/30

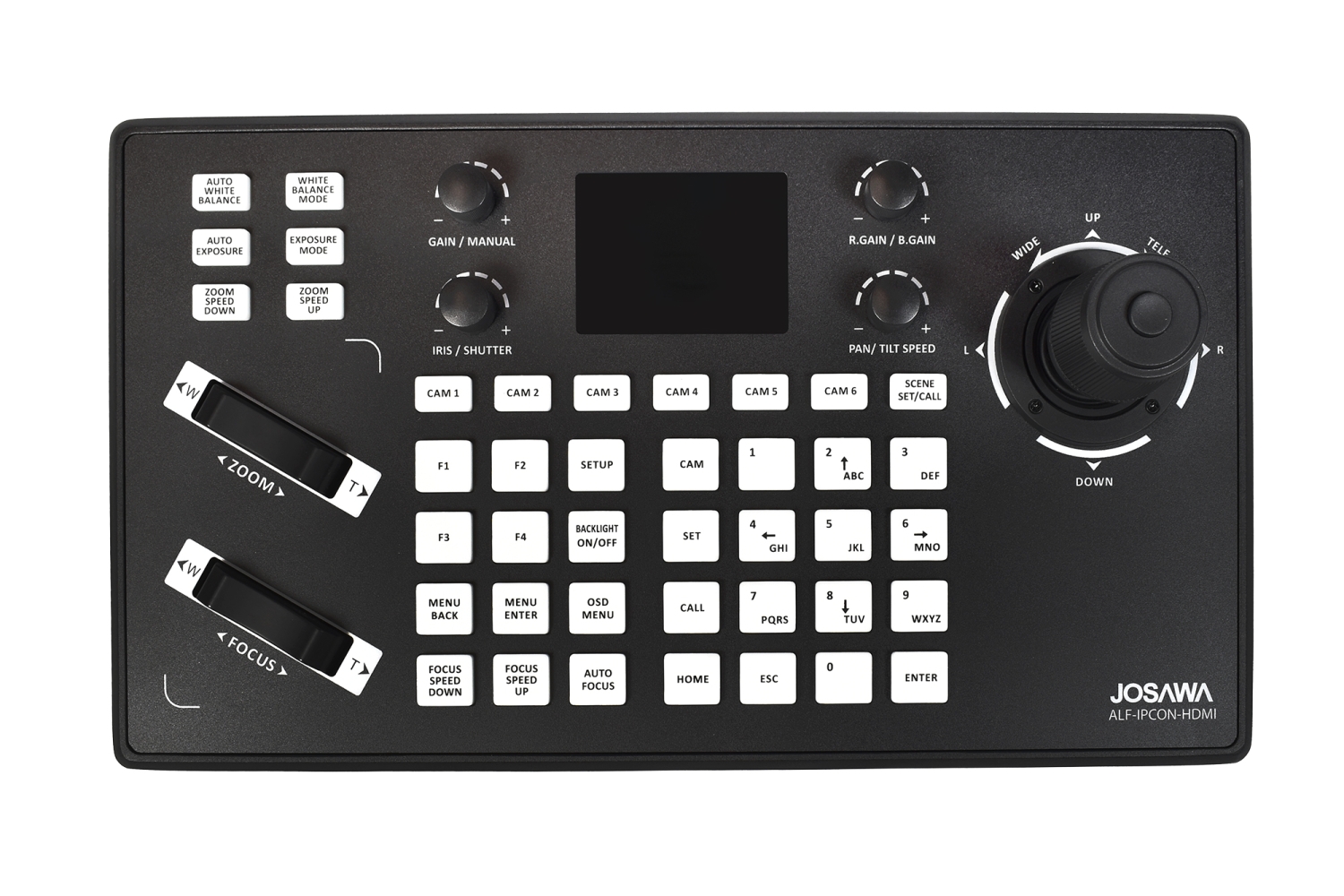

Bedienkomponenten: stufenloser Drehknopf, vierachsiger Carbonfolien-Joystick, beleuchtete Silikontasten
Unterstützte Protokolle: Onvif; Visca über IP (UDP); Visca über IP (TCP); Sony Visca; NDI; Visca; Pelco-D; Pelco-P
Display: TFT LCD 320×240
Leistung: ≤5W
Stromversorgung: DC 12V-2A /
Pinbelegung Netzteil: Innen: positiv, Außen: negativ
Betriebstemperatur: -10℃~55℃
Betriebsfeuchtigkeit: 20 % bis 80 %, nicht kondensierend
Lagertemperatur: -10℃~55℃
Lagerfeuchtigkeit: 0 % bis 90 %, nicht kondensierend
Nettogewicht: 1630 g pro Einheit
Hauptsteuerchip: HiSilicon 3536DV100
Betriebssystem: Linux
Audio-Feedback: Tonanzeige bei Tastendruck ein/aus
Schnittstellen: RS422, RS232, RJ45, HDMI, USB, DC12V.
Ausgabeauflösung: 1080P/30
Bedienkomponenten: stufenloser Drehknopf, vierachsiger Carbonfolien-Joystick, beleuchtete Silikontasten
Unterstützte Protokolle: Onvif; Visca über IP (UDP); Visca über IP (TCP); Sony Visca; NDI; Visca; Pelco-D; Pelco-P
Display: TFT LCD 320×240
Leistung: ≤5W
Stromversorgung: DC 12V-2A /
Pinbelegung Netzteil: Innen: positiv, Außen: negativ
Betriebstemperatur: -10℃~55℃
Betriebsfeuchtigkeit: 20 % bis 80 %, nicht kondensierend
Lagertemperatur: -10℃~55℃
Lagerfeuchtigkeit: 0 % bis 90 %, nicht kondensierend
Nettogewicht: 1630 g pro Einheit
VOB/C‑ (ATV) und DIN 18299‑konforme Ausschreibungstext für Josawa IPCON-HDMI PTZ-Controller:
1. Objekt / Leistung
Lieferung und Inbetriebnahme eines PTZ-Kamerasteuergeräts „Josawa IPCON-HDMI“ zur Steuerung von bis zu 255 PTZ-Kameras über Netzwerk oder analog.
2. Technische Beschreibung
2.1 Josawa IPCON-HDMI PTZ-Controller
- Steuerung: Unterstützt sowohl Netzwerk- als auch analoge Steuerungsmodi mit einer unabhängigen IP-Adresse im Netzwerk.
- Steuerung von bis zu 255 Kameras.
- Unterstützte Netzwerkprotokolle: ONVIF, Visca über IP (UDP/TCP), Sony Visca, NDI.
- Unterstützte analoge Protokolle: Visca, Pelco-D, Pelco-P.
- HDMI-Videoausgabe: Echtzeit-Ausgabe des Kamera-Feeds (1080p@30Hz) über HDMI-Ausgang.
- Unterstützt PoE 802.3af Standard für die Stromversorgung über Netzwerk.
- Bedienung:
- Vier-Achsen-Joystick für präzise Steuerung der Schwenk-, Neige- und Zoomfunktionen der Kamera.
- Unabhängige und präzise Steuerung von Zoom und Fokus mit acht Geschwindigkeitsstufen.
- Frontseitige Bedienelemente: Tastenfeld und Drehregler für einfache Bedienung.
- TFT-LCD-Display (320×240) zur Anzeige von Statusinformationen.
- Anschlussmöglichkeiten:
- RS422, RS232, RJ45 (LAN), HDMI, USB, DC12V.
- Unterstützt die Verbindung zu einem PC für Websteuerung: Import/Export von Gerätekonfigurationen, Hinzufügen/Ändern von Kameraeinstellungen, Firmware-Updates.
- Betriebsbedingungen:
- Betriebsspannung: DC 12V-2A (mitgeliefertes Netzteil).
- Leistungsaufnahme: ≤5W.
- Betriebstemperatur: -10 °C bis +55 °C.
- Lagertemperatur: -10 °C bis +55 °C.
- Relative Luftfeuchtigkeit: 20% bis 80% (nicht kondensierend).
- Abmessungen und Gewicht:
- Abmessungen: 320 mm (B) × 200 mm (T) × 50 mm (H).
- Gewicht: 1,63 kg.
3. VOB/C & DIN 18299 Anforderungen
- Technische Lieferbedingungen: Alle Kenndaten (Protokolle, Videoauflösung, Stromversorgung, Steuerungselemente) gelten als bindend.
- Material & Ausführung: Robustes Kunststoffgehäuse, geeignet für Tisch- oder Rackmontage.
- Elektrische Integration:
- Versorgung über PoE (802.3af) oder externes Netzteil.
- Verbindung über HDMI, USB, LAN, RS232/RS422.
- Systemintegration:
- Plug-and-Play mit gängigen Betriebssystemen.
- Kompatibilität mit Videokonferenzsoftware wie Zoom, Microsoft Teams.
- Montage:
- Tisch- oder Rackmontage möglich.
- Gummifüße für sicheren Stand.
- Inbetriebnahme / Funktionstest:
- Überprüfung der Steuerungsfunktionen (Schwenk, Neigung, Zoom, Fokus).
- Test der HDMI-Ausgabe (1080p@30Hz).
- Funktionstest der Netzwerkverbindung (PoE, Websteuerung).
- Dokumentation: Übergabe von Datenblatt, Bedienungsanleitung, Garantieurkunde und Konformitätserklärungen.
- Garantie: 7 Jahre ab Inbetriebnahme.
- Abrechnung: Pauschalpreis je Gerät gemäß VOB/C Abschnitt 3.
4. Leistungsumfang / Lieferumfang
- Lieferung des Josawa IPCON-HDMI PTZ-Controllers.
- Inklusive Netzteil, HDMI-Kabel, USB-Kabel, Bedienungsanleitung.
- Montage und Anschluss an PC/Notebook.
- Inbetriebnahme und Funktionstest (Video, Steuerung, Software-Kompatibilität).
- Übergabe aller relevanten Dokumente (Datenblatt, Anleitung, Garantiehinweise).
5. Technische Kurzform-Tabelle
- Steuerung: Netzwerk (ONVIF, Visca über IP, Sony Visca, NDI), analog (Visca, Pelco-D/P)
- Videoausgabe: HDMI 1080p@30Hz
- Stromversorgung: PoE 802.3af oder DC 12V
- Bedienelemente: Vier-Achsen-Joystick, Tastenfeld, Drehregler, TFT-LCD-Display
- Anschlüsse: RS422, RS232, RJ45 (LAN), HDMI, USB, DC12V
- Websteuerung: Ja, über PC
- Abmessungen: 320 mm × 200 mm × 50 mm
- Gewicht: 1,63 kg
- Betriebstemperatur: -10 °C bis +55 °C
- Garantie: 7 Jahre
GAEB-Position als Kurztextversion für Josawa IPCON-HDMI, Art.-Nr. 23.10.92
Liefern und betriebsfertig montieren eines Netzwerk-PTZ-Kamera-Controllers mit HDMI-Ausgang zur Steuerung von bis zu 255 PTZ-Kameras über IP- oder serielle Schnittstellen. Gerät mit integriertem vierachsigen Joystick zur Steuerung von Schwenk-, Neige-, Zoom- und Fokusfunktionen, beleuchteten Funktionstasten sowie LCD-Statusdisplay.
Unterstützung der Steuerprotokolle ONVIF, VISCA über IP (TCP/UDP), Sony VISCA, NDI, Pelco-D und Pelco-P sowie analoger und IP-basierter Kamerasteuerung. HDMI-Ausgang zur Echtzeit-Bildausgabe kompatibler Kamerasignale mit bis zu 1080p / 30 Hz. Anschlussmöglichkeiten über RJ45-Netzwerk, RS232, RS422, USB und HDMI.
Konfiguration und Verwaltung über Weboberfläche per Netzwerkanschluss möglich. Spannungsversorgung über externes Netzteil oder PoE gemäß IEEE 802.3af.
Inklusive erforderlichem Zubehör und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
Fabrikat: TRIUS ProAV / Josawa
Typ: IPCON-HDMI oder gleichwertig
Menge: ………
Einheit: Stk.
Liefern und betriebsfertig montieren eines Netzwerk-PTZ-Kamera-Controllers mit HDMI-Ausgang zur Steuerung von bis zu 255 PTZ-Kameras über IP- oder serielle Schnittstellen. Gerät mit integriertem vierachsigen Joystick zur Steuerung von Schwenk-, Neige-, Zoom- und Fokusfunktionen, beleuchteten Funktionstasten sowie LCD-Statusdisplay.
Unterstützung der Steuerprotokolle ONVIF, VISCA über IP (TCP/UDP), Sony VISCA, NDI, Pelco-D und Pelco-P sowie analoger und IP-basierter Kamerasteuerung. HDMI-Ausgang zur Echtzeit-Bildausgabe kompatibler Kamerasignale mit bis zu 1080p / 30 Hz. Anschlussmöglichkeiten über RJ45-Netzwerk, RS232, RS422, USB und HDMI.
Konfiguration und Verwaltung über Weboberfläche per Netzwerkanschluss möglich. Spannungsversorgung über externes Netzteil oder PoE gemäß IEEE 802.3af.
Inklusive erforderlichem Zubehör und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
- HDMI-Videoausgang: bis 1080p / 30 Hz
- Schnittstellen: RJ45, RS232, RS422, HDMI, USB
- Unterstützte Protokolle: ONVIF, VISCA over IP, Sony VISCA, NDI, Pelco-D, Pelco-P
- Bedienung: 4-Achsen-Joystick, Funktionstasten, LCD-Display
- Stromversorgung: 12 V DC oder PoE 802.3af
- Leistungsaufnahme: max. 5 W
Fabrikat: TRIUS ProAV / Josawa
Typ: IPCON-HDMI oder gleichwertig
Menge: ………
Einheit: Stk.
